在石油化工、能源电力、生物医药、环保工程等诸多领域，罐体设备作为物料存储、反应、混合、分离的核心载体，其运行稳定性、效率与安全性直接决定了整个生产系统的性能。从烟气掺混罐的组分混合优化到反应釜的传质传热控制，从储罐的防涡旋设计到搅拌罐的均匀性提升，罐体设备的设计与优化始终是工程技术领域的重点与难点。随着工业数字化转型的深入，计算流体力学（CFD）仿真技术已成为罐体类设备设计优化的核心工具，但在实际工程应用中，仍面临诸多痛点亟待破解。

本文将从行业痛点切入，剖析CFD仿真技术的解决方案与发展趋势，并向读者推荐仿真大讲堂第22期“工程中罐体类 CFD 仿真方法初探”公开课，助力工程技术人员掌握核心仿真技能。详情见后文：

工程罐体设计与运维的核心痛点剖析

罐体类设备的工作环境往往涉及复杂的流体流动、传热、传质甚至化学反应过程，传统设计与优化方法难以精准把控其内部流场特性，导致一系列工程痛点长期存在，主要集中在以下四个方面：

设计依赖经验，精度与可靠性不足

传统罐体设计多基于经验公式与相似放大原理，缺乏对内部流场、温度场、浓度场的精准分析。以烟气掺混罐为例，工程师仅凭经验确定进气口位置、偏转角度与出口高度时，往往难以保证两种烟气的均匀混合，可能导致后续取样数据失真或设备运行效率低下；对于搅拌罐，经验化的桨叶选型与布置方式，常出现局部死体积过大、混合不均匀等问题，直接影响反应效率与产品质量。这种经验化设计模式不仅难以满足高精度工程需求，还可能因设计冗余导致设备制造成本增加，或因设计缺陷埋下安全隐患。

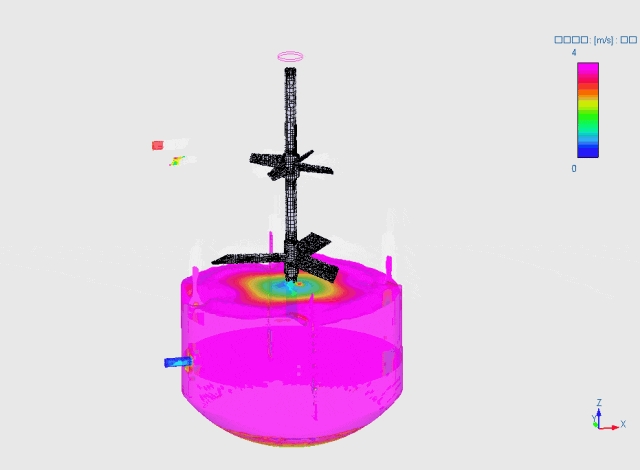

生产工艺：CFD气-固-液相搅拌仿真的关键技术与行业解决方案

物理试验成本高、周期长，优化空间有限

在罐体设备优化过程中，传统物理试验方法需制作缩尺模型或原型设备，通过现场测试获取数据。一方面，试验设备的加工、安装与调试需要大量资金投入，尤其对于大型储罐、高压反应釜等设备，单次试验成本可达数十万元；另一方面，试验周期往往长达数周甚至数月，难以适应快速迭代的工程需求。更重要的是，物理试验可调节的参数有限，难以全面覆盖所有工况，无法精准定位问题根源，导致优化效果大打折扣。例如，针对不同进气压力、流量下的罐体流场特性，物理试验难以实现多工况的快速切换与数据采集。

仿真技术门槛高，工程化应用困难

尽管 CFD 仿真技术已在工程领域广泛应用，但对于罐体类设备而言，其仿真过程涉及几何建模、网格划分、物理模型选择、边界条件设置、求解与后处理等多个环节，每个环节都对技术人员的专业能力提出了极高要求。新手往往在网格划分环节遭遇瓶颈 —— 如何平衡网格质量与计算效率，如何对进口管道、出口、壁面等关键区域进行局部网格加密，都是需要攻克的难题。

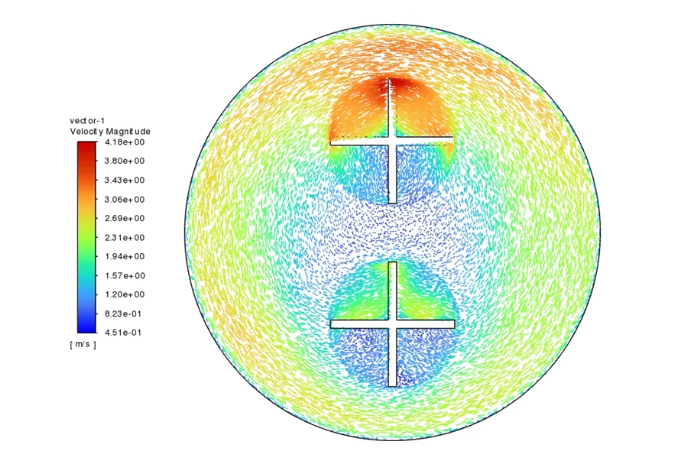

无处不在的搅拌仿真！从Fluent偏心双叶片搅拌器仿真说起

同时，不同 CFD 软件（如 STAR-CCM+、Fluent）的操作逻辑与功能特点存在差异，技术人员需花费大量时间学习软件操作，且难以将仿真技术与实际工程问题深度结合。例如，在 STAR-CCM + 中，边界类型的选择与 Fluent 存在差异，新手容易因边界条件设置错误导致仿真结果失真。

多物理场耦合复杂，仿真精度难以保障

实际工程中的罐体设备往往涉及多物理场耦合问题，如流体流动与传热耦合、多相流（气 - 液、液 - 固）与化学反应耦合等。以反应釜为例，不仅需要模拟内部流体的流动特性，还需考虑反应过程中的放热 / 吸热效应、组分浓度变化等；对于含固体颗粒的搅拌罐，还需精准模拟颗粒的运动轨迹与分布规律。多物理场耦合仿真涉及复杂的物理模型选择与参数设置，若模型选择不当（如湍流模型、壁面函数的选择错误），将导致仿真结果与实际工况偏差较大，难以为工程设计提供可靠依据。此外，“复杂物理过程建模”“仿真结果与实验偏差大”“多参数模型难校准” 等行业核心痛点，进一步加剧了仿真精度保障的难度，成为制约罐体类设备优化升级的关键瓶颈。

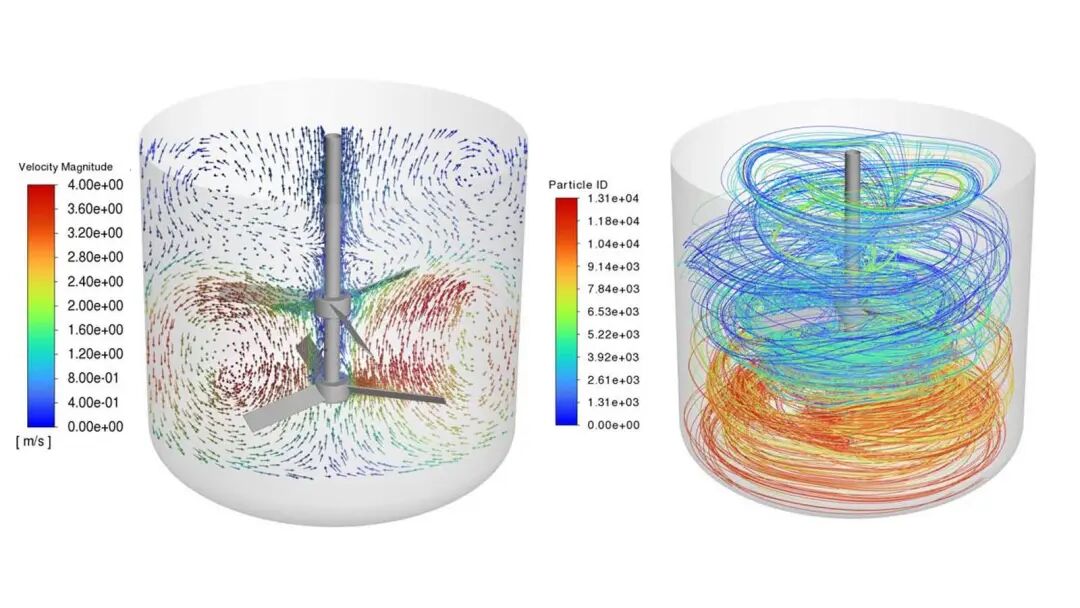

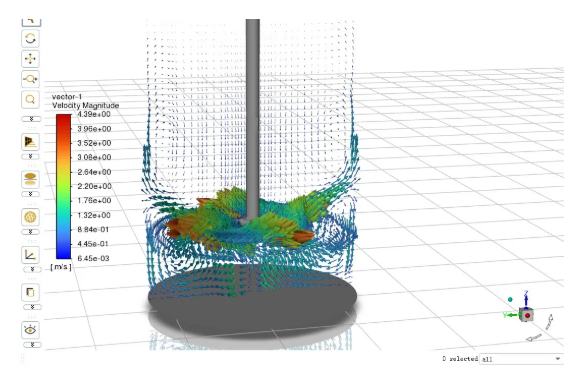

Fluent UDF宏深度揭秘之反应釜搅拌案例-附视频教程

罐体类 CFD 仿真的行业解决方案

针对上述行业痛点，结合多年工程实践经验，罐体类 CFD 仿真已形成一套从前期准备到结果验证的完整解决方案，核心在于规范仿真流程、突破关键技术瓶颈、实现仿真与工程的深度融合。

建立标准化仿真流程，降低技术门槛

标准化的仿真流程是提升仿真效率与精度的基础，具体可分为五个核心步骤：一是几何预处理，提取罐体流体域，对进口、出口、搅拌桨等关键结构进行简化与优化，避免冗余结构影响计算效率，确保几何模型的准确性与适用性；二是网格划分，采用 “全局控制 + 局部加密” 的策略，如采用多面体网格减少网格数量、提高求解速度，对进口管道壁面、出口区域等关键部位设置棱柱层网格，精准捕捉近壁面流场特性，同时通过网格独立性验证确保网格质量满足计算要求；三是物理模型选择，根据罐体工况合理选择湍流模型（如 SST k-ω 模型适用于复杂湍流流动）、传热模型、多相流模型等，新手可优先选择全 y + 壁面函数降低操作难度，针对多场耦合问题则需根据物理过程特性组合适配的模型体系；四是边界条件与工况设置，严格按照实际工程参数设置入口压力、流量、温度，出口压力或流量等边界条件，确保仿真工况与实际一致，同时考虑工艺参数的波动范围，设置多组工况进行对比分析；五是求解与后处理，设置合理的收敛判据，通过流线图、温度场云图、浓度分布曲线等直观呈现仿真结果，深入挖掘流场、温度场、浓度场的分布规律，为设计优化提供精准的数据支撑。

采用分级仿真策略，平衡精度与成本

针对不同工程需求，采用分级仿真策略可有效平衡仿真精度与计算成本。以烟气掺混罐仿真为例，可按精度从低到高分为五个等级：一级为忽略固体热容、将烟气等效为空气的稳态分析，适用于初步方案筛选；二级为考虑固体热容、烟气等效为空气的稳态分析，提升传热计算精度；三级为忽略固体热容、考虑烟气组分的稳态分析，适用于对组分混合要求较高的场景；四级为考虑固体热容与烟气组分的稳态分析，适用于高精度设计需求；五级为瞬态分析，适用于需要捕捉动态流动过程的场景（如罐体启停过程）。技术人员可根据工程阶段与需求选择合适的仿真等级，在最短时间内获取有效数据，避免过度仿真导致的成本浪费与效率低下。

破关键技术瓶颈，提升仿真可靠性

针对罐体仿真中的核心技术难点，需通过专项技术突破提升仿真可靠性。在网格划分方面，采用自定义面控制、线控制等方法实现关键区域的局部网格加密，如对烟气掺混罐的进口管道壁面、出口区域设置不同厚度的棱柱层网格，确保 y + 值分布均匀，同时借助网格质量评估工具实时优化网格结构；在物理模型优化方面，根据罐体类型选择适配的模型，如搅拌罐采用多重参考系（MRF）模型模拟桨叶旋转，多相流罐体采用欧拉 - 欧拉模型或离散相模型（DPM）模拟相界面行为，针对复杂物理过程建模难题，结合工程经验优化模型参数设置，提高模型与实际工况的适配度；在边界条件设置方面，针对不同 CFD 软件的特性，准确区分滞止入口与压力入口、出口与流量出口的适用场景，避免因设置错误导致仿真结果失真，同时通过敏感性分析验证边界条件对仿真结果的影响程度。

结合试验验证，实现仿真与工程闭环

仿真结果的可靠性需通过物理试验验证，形成 “仿真优化 - 试验验证 - 模型修正” 的闭环体系。通过采集罐体设备的实际运行数据（如进出口压力、温度、组分浓度等），与仿真结果进行对比，修正物理模型参数、边界条件等，提升仿真模型的准确性。例如，在烟气掺混罐仿真中，通过实测混合后的烟气温度分布，修正传热模型的参数，使仿真结果与实际工况的偏差控制在合理范围内。同时，将验证后的仿真模型作为标准化模型，可大幅提升后续同类罐体设备的仿真效率，有效解决 “仿真结果与实验偏差大”“多参数模型难校准” 等行业痛点，为工程设计提供可靠的数值依据。

罐体类 CFD 仿真的行业发展趋势

随着工业数字化、智能化水平的提升，罐体类 CFD 仿真技术正朝着智能化、集成化、精细化方向发展，未来将在工程设计与运维中发挥更重要的作用。

智能化仿真工具普及，降低技术门槛

未来，CFD 仿真软件将集成更多智能化功能，如自动网格划分、模型参数自适应优化、仿真结果自动分析等，大幅降低技术门槛。新手通过简单培训即可完成复杂罐体的仿真分析，工程师可将更多精力投入到工程问题的核心优化中。同时，AI 技术将与 CFD 仿真深度融合，通过机器学习算法快速筛选最优物理模型与网格参数，基于海量工程数据训练仿真模型，进一步提升仿真效率与精度，推动 CFD 仿真技术从 “专业人员专属” 向 “工程全员普及” 转变。

多软件集成与协同仿真成为主流

罐体设备的设计与优化涉及几何建模、仿真分析、结构设计、工艺优化等多个环节，未来将实现 CAD 软件（如 Solidworks）、CFD 软件（如 STAR-CCM+）、CAE 软件的深度集成，实现几何模型的无缝对接与数据共享。例如，在 Solidworks 中完成罐体几何建模后，可直接导入 STAR-CCM + 进行仿真分析，仿真结果可同步至结构设计软件进行强度校核，形成一体化设计流程。同时，跨学科协同仿真将进一步深化，实现流体力学、结构力学、热力学、化学反应工程等多领域的联合仿真，全面覆盖罐体设备的设计与运行全过程。

全生命周期仿真与数字化孪生融合

CFD 仿真将从传统的设计阶段延伸至设备的制造、运行、维护全生命周期。通过构建罐体设备的数字化孪生模型，实时采集设备运行数据，结合 CFD 仿真分析设备运行状态，预测潜在故障（如局部冲刷、腐蚀、结垢等），实现预测性维护。例如，通过实时监测储罐的液位、压力数据，结合 CFD 仿真模拟内部流场变化，及时发现防涡旋装置的失效风险；在设备维护阶段，通过仿真分析不同维护方案对设备性能的影响，制定最优维护策略，降低维护成本，延长设备使用寿命。

极端工况与多物理场耦合仿真深化

随着工程设备向大型化、高压化、高温化方向发展，极端工况（如超高压、超高温、强腐蚀）下的罐体仿真需求将大幅增加。同时，多物理场耦合仿真（如流体 - 结构 - 传热 - 化学反应耦合）将更加成熟，能够精准模拟复杂工况下的罐体运行特性，为极端环境下的设备设计与优化提供可靠支撑。此外，国产与开源 CFD 工具的快速发展将成为行业趋势，相关技术的不断完善与推广，将降低工程企业的软件使用成本，推动罐体类 CFD 仿真技术在更多中小企业的普及应用。
