在激光加工、增材制造等高端制造领域，熔池演变的精准仿真是破解工艺难题、复现SCI论文的核心——而界面捕捉技术，正是决定仿真成败的 “关键一役”。水平集法与动网格法，作为两大主流界面捕捉技术，到底该怎么选？各自的优势是什么？今天我就用最通俗的逻辑 + 最硬核的对比，帮你理清思路，再配上实战课程，让你快速落地科研与工程项目！

01

先搞懂核心逻辑：两种方法的“底层差异”



水平集法：“隐身追踪” 多相界面的全能手

核心思路： 用数学函数“间接描述” 界面位置 ，就像在一张地图上用等高线标注山峰边界，不用直接触碰界面，就能精准捕捉它的移动、合并与断裂。

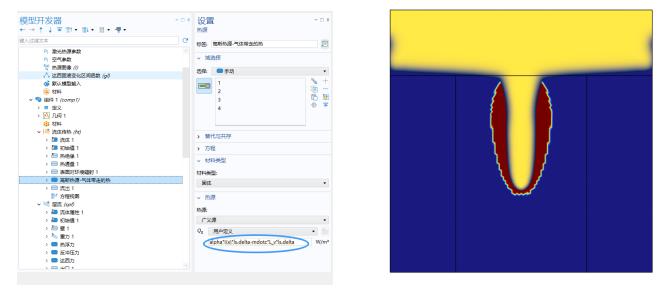

比如激光打孔时，材料会经历“固态→液态→气态” 的三相转换，气液界面不断蒸发退缩，液态金属还会受反冲压力飞溅 —— 这种复杂的多相拓扑变化，水平集法能轻松应对，通过调整方程源项（如蒸发量、表面张力），就能同步追踪三相动态 (见下图) 。



动网格法：“贴身跟随” 大变形界面的精准器

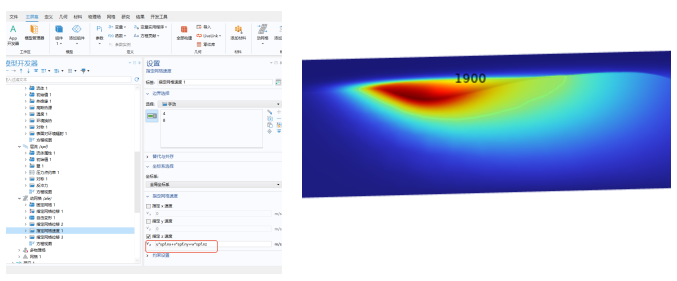

核心思路： 让网格“跟着界面同步变形” ，好比给熔池界面套上“定制紧身衣”，界面怎么动，网格就怎么调，直接贴合液态金属的流动轨迹。 其网格变形大小主要与流体的流动速度直接相关（见下图）。

像 SLM 激光熔覆时，熔池在激光扫描下快速流动、形态剧烈变化，但主要以液固两相为主 ——动网格法能精准还原熔池的熔深、熔宽演变，尤其适合需要量化界面形态参数的工艺优化场景。

02

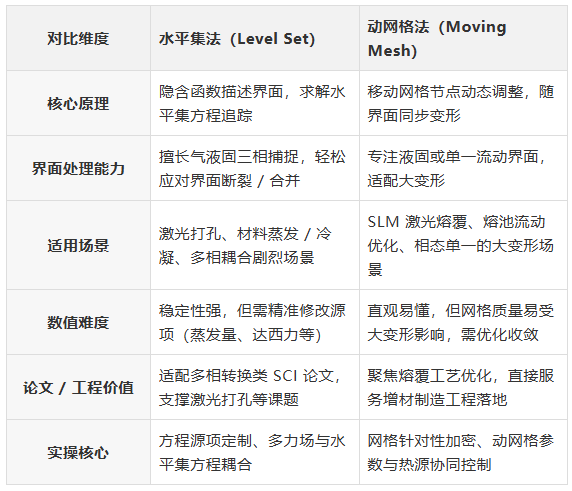

一张表看清：什么时候选A，什么时候选 B？

03

实战场景对照：看看你更需要哪种方法？



场景1：做激光打孔论文复现 —— 选水平集法

激光打孔的核心痛点是“三相耦合 + 界面剧烈变化”：固态材料熔化后，液态金属在反冲压力作用下飞溅，部分还会蒸发成气态，气液固三相界面相互作用。

这时水平集法的优势就凸显了：结合热焓法捕捉液固界面，用水平集方程追踪气液界面，再通过修改源项纳入蒸发量影响，就能精准复现论文中的温度场、压力场及三相云图—— 这正是《COMSOL 毫秒激光打孔熔池演化仿真全流程实战课》的核心内容，从方程修改到后处理对标，全程手把手教你搞定论文数据。

《COMSOL毫秒激光打孔熔池演化仿真全流程实战课》笔者以论文复现为终极目标，参考南京理工大学博士论文《毫秒激光打孔过程熔融喷溅、重铸层和微裂纹形成机理研究》用17讲、超过3.5小时的硬核内容，带你逐行拆解仿真设置，直击核心技术难点。无论你是高校研究生、科研人员，还是从事激光工艺开发的工程师，这门课都将为你提供从理论到实操的一站式解决方案，并且还提供VIP群答疑服务。欢迎同行工程师、理工科学子加入VIP群 交流。

可回放/开具发票/奖学金/直播加餐

提供vip群答疑和资料

《COMSOL 毫秒激光打孔熔池演化仿真全流程实战课》

本课程围绕毫秒激光打孔过程熔池演化的 COMSOL 仿真与论文复现展开，17 讲系统覆盖从基础到实操再到后处理的全流程，聚焦核心方程与多物理场耦合技术。

课程大纲及主要内容如下：

第1讲：激光的应用背景及分类

第2讲：激光打孔控制方程讲解及物理模型调用

第3讲：激光打孔几何模型建立及网格划分

第4讲：激光打孔热焓法的本质讲解

第5讲：激光打孔热焓法参数设置

第6讲：激光打孔能量方程修改 - 对流换热量及辐射热设置

第7讲：激光打孔能量方程修改 - 设置蒸发量

第8讲：激光打孔能量方程修改 - 设置高斯热源

第9讲：激光打孔动量方程修改 - 添加热浮力

第10讲：激光打孔动量方程修改 - 添加反冲压力

第11讲：激光打孔动量方程修改 - 添加表面张力和马兰戈尼力

第12讲：激光打孔动量方程修改 - 添加达西力

第13讲：激光打孔水平集方程讲解

第14讲：激光打孔水平集方程源项添加

第15讲：激光打孔边界条件添加

第16讲：激光打孔参数调整说明

第17讲：激光打孔后处理及总结



场景2：做 SLM 熔覆工艺优化 —— 选动网格法

SLM 激光熔覆的核心需求是 “精准预测熔池形态”：需要知道不同激光功率、扫描速度下，熔池的熔深、熔宽、流动性如何，才能优化工艺参数、避免缺陷。

动网格法能直接跟随熔池界面变形，搭配热焓法捕捉液固相变，再添加马兰戈尼力、表面张力等影响因素，就能精准量化熔池演变规律——《基于 COMSOL 热流耦合 SLM 激光熔覆熔池形态演变仿真课》正是聚焦这一需求，从网格加密到动网格设置，再到时间函数控制热源开关，全流程拆解实操细节，让你仿真结果直接对接生产工艺。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

  基于 COMSOL 热流耦合 SLM 激光熔覆熔池形态演变仿真课

以下是我课程大纲：

第 1 讲：SLM 激光熔覆过程熔池形态演变基本介绍；

核心覆盖内容：课程整体框架、SLM 激光熔覆技术背景及熔池形态演变研究意义。

第 2 讲：SLM 激光熔覆过程熔池形态演变重点内容讲解；

核心覆盖内容：课程核心知识点梳理、学习重点与实操难点提前预判。

第 3 讲：SLM 激光熔覆仿真基本假设及控制方程概述

核心覆盖内容：仿真核心假设条件说明，控制方程的物理意义与应用逻辑。

第 4 讲：SLM 激光熔覆仿真传热、流体流动及界面捕捉方程调用；

核心覆盖内容：传热与流体流动方程实操调用，界面捕捉方程的选择与应用。

第 5 讲：SLM 激光熔覆仿真几何建模及简化思路

核心覆盖内容：仿真几何模型构建方法，针对复杂场景的几何简化技巧。

第 6 讲：SLM 激光熔覆仿真网格划分细化及粗化思路分享；

核心覆盖内容：网格划分原则，针对关键区域的细化与非关键区域的粗化策略。

第 7 讲：SLM 激光熔覆仿真高斯热源参数介绍及添加；

核心覆盖内容：高斯热源各项参数的物理意义，参数设置与添加步骤。

第 8 讲：SLM 激光熔覆仿真相变及受力详细分析；

核心覆盖内容：相变过程原理解析，反冲压力、马兰戈尼力、表面张力的作用机制。

第 9 讲：SLM 激光熔覆仿真相变理论详细讲解；

核心覆盖内容：相变相关理论深度拆解，理论与仿真实操的对应关系。

第 10 讲：SLM 激光熔覆仿真相变西塔函数值设置；

核心覆盖内容：相变西塔函数的物理意义，具体设置方法与参数优化。

第 11 讲：SLM 激光熔覆仿真相变材料函数设置；

核心覆盖内容：适配相变过程的材料函数定义，参数配置逻辑与实操步骤。

第 12 讲：SLM 激光熔覆仿真能量方程边界条件设置；

核心覆盖内容：能量方程边界条件的物理依据，精准设置方法与注意事项。

第 13 讲：SLM 激光熔覆仿真添加马兰戈尼力；

核心覆盖内容：马兰戈尼力的添加流程，参数调整与作用效果验证。

第 14 讲：SLM 激光熔覆仿真添加反冲压力；

核心覆盖内容：反冲压力的物理模型，仿真中的添加方法与参数校准。

第 15 讲：SLM 激光熔覆仿真流体流动模块添加边界条件；

核心覆盖内容：流体流动模块的边界条件设置逻辑，与整体仿真的适配技巧。

第 16 讲：SLM 激光熔覆仿真动网格设置；

核心覆盖内容：动网格技术原理，针对液态金属界面变形的捕捉设置方法。

第 17 讲：SLM 激光熔覆仿真设置时间控制函数控制高斯热源开关；

核心覆盖内容：时间函数的编写逻辑，实现高斯热源精准开关控制的实操。

第 18 讲：SLM 激光熔覆仿真收敛方法及监测点设置；

核心覆盖内容：仿真收敛的优化技巧，监测点的合理选择与设置方法。

第 19 讲：SLM 激光熔覆仿真后处理及总结；

核心覆盖内容：二维 / 三维镜像云图等后处理操作，课程核心知识点梳理与总结。

第 20 讲：SLM 激光熔覆热流耦合及文件使用说明（补充）；

核心覆盖内容：热流耦合技术实操细节，课程配套源文件的使用方法与注意事项。
