Comsol居民房温度场-气流场-热辐射三场耦合模拟

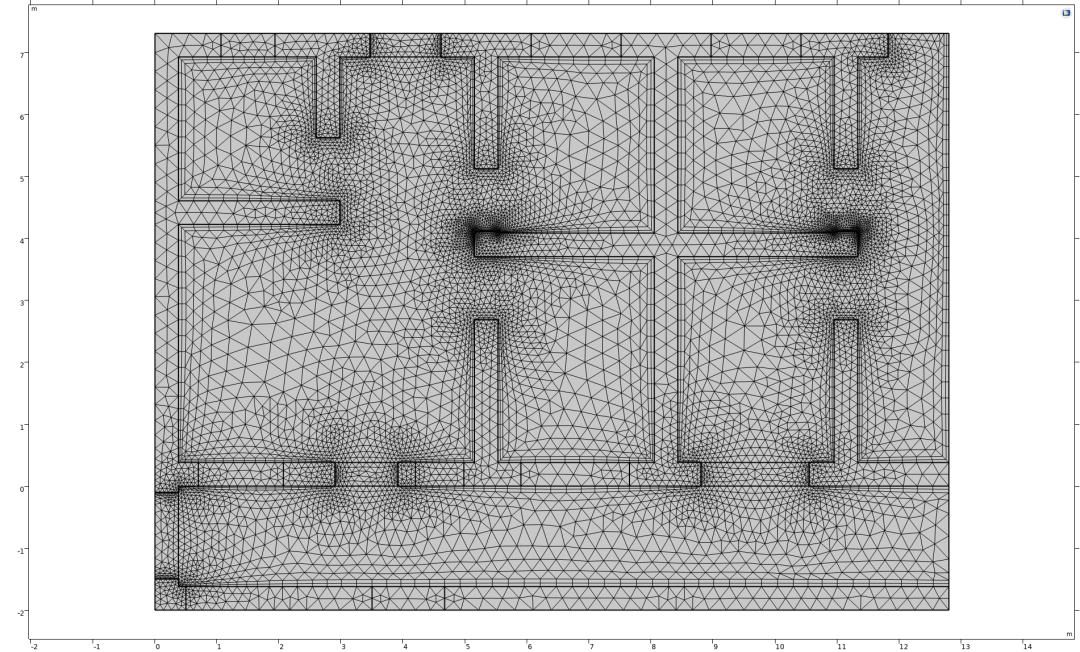

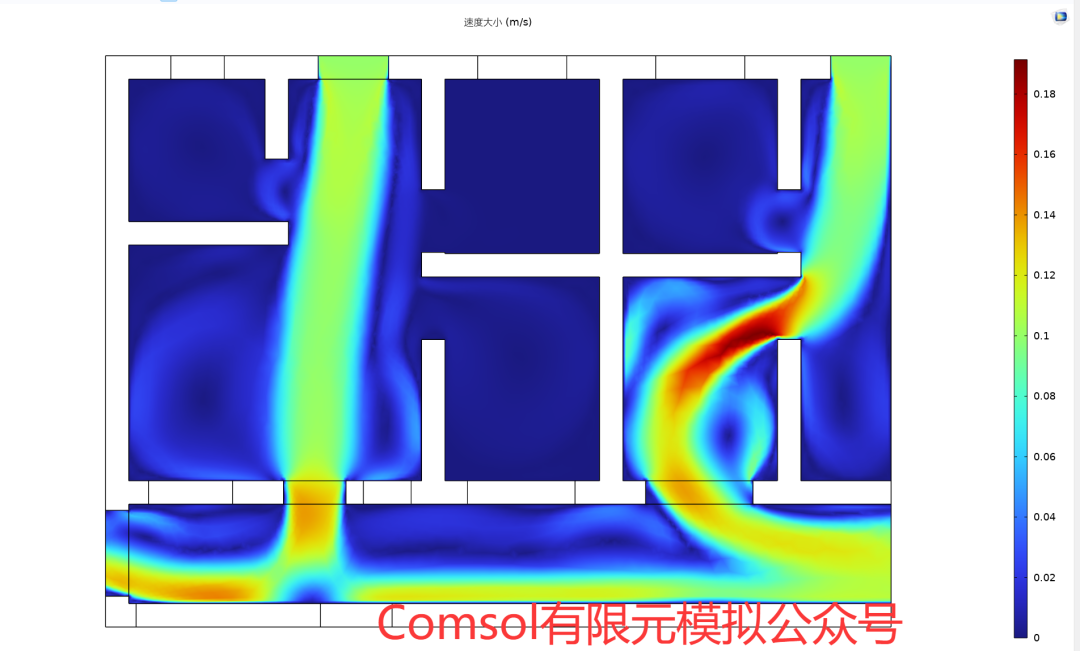

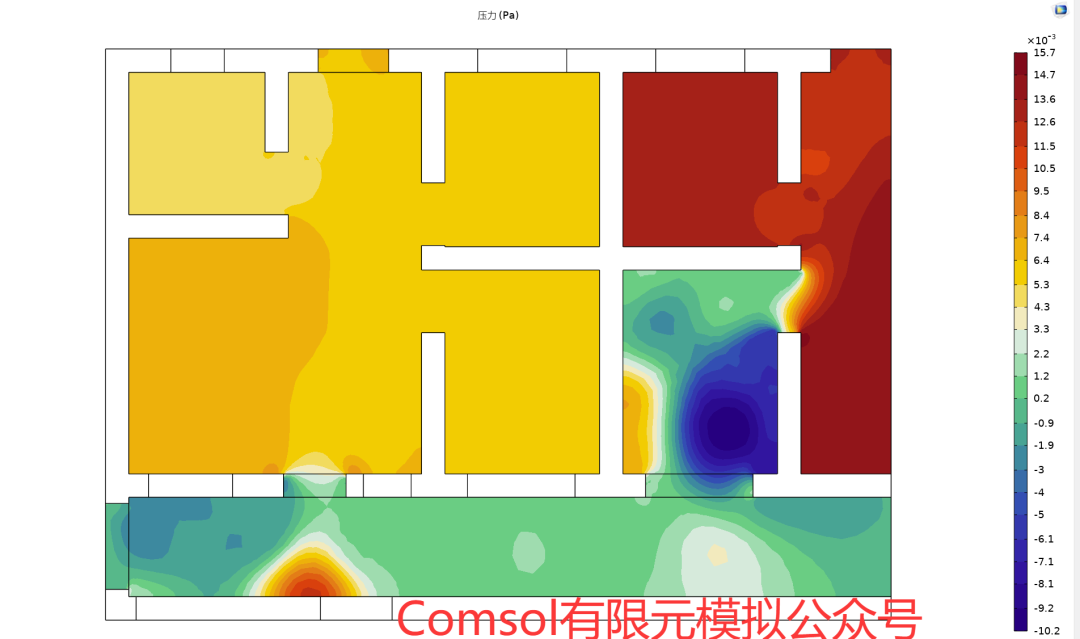

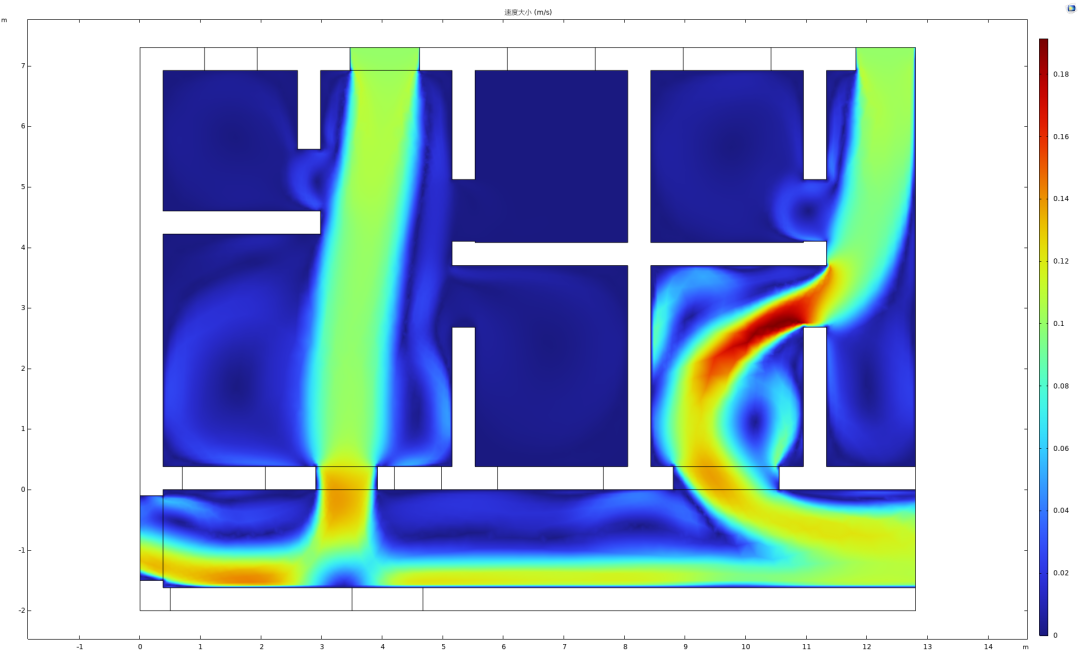

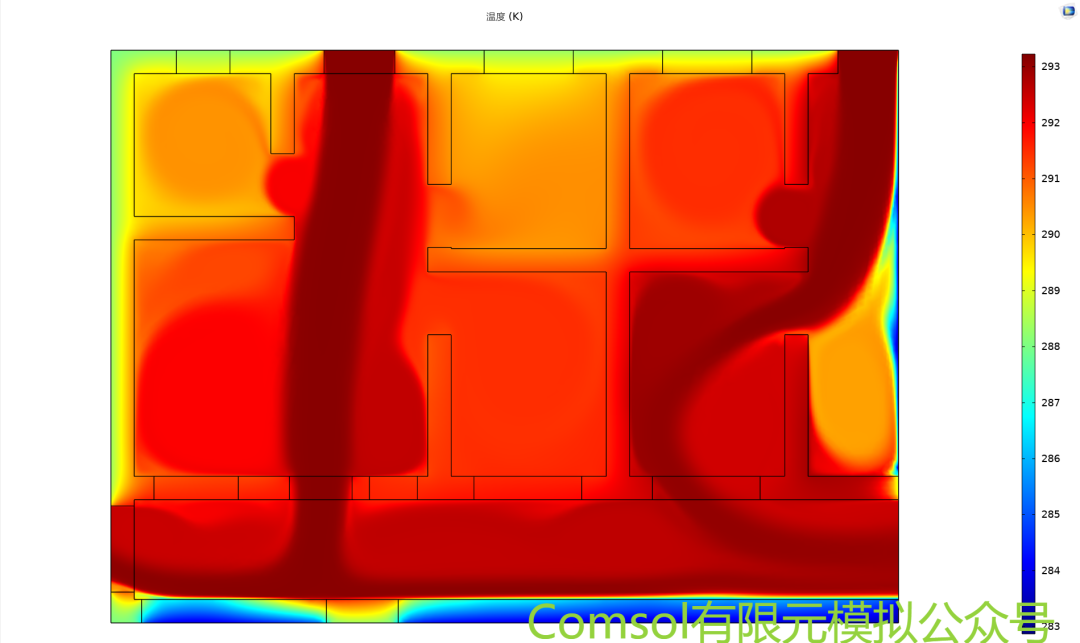

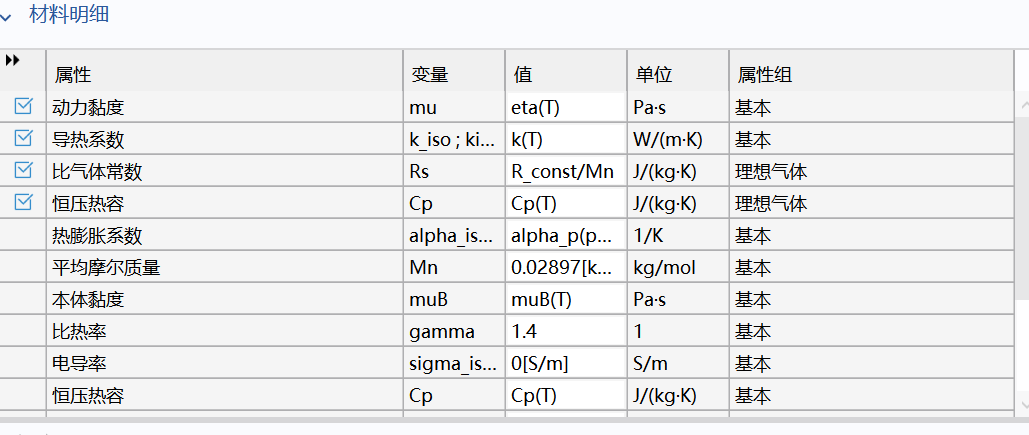

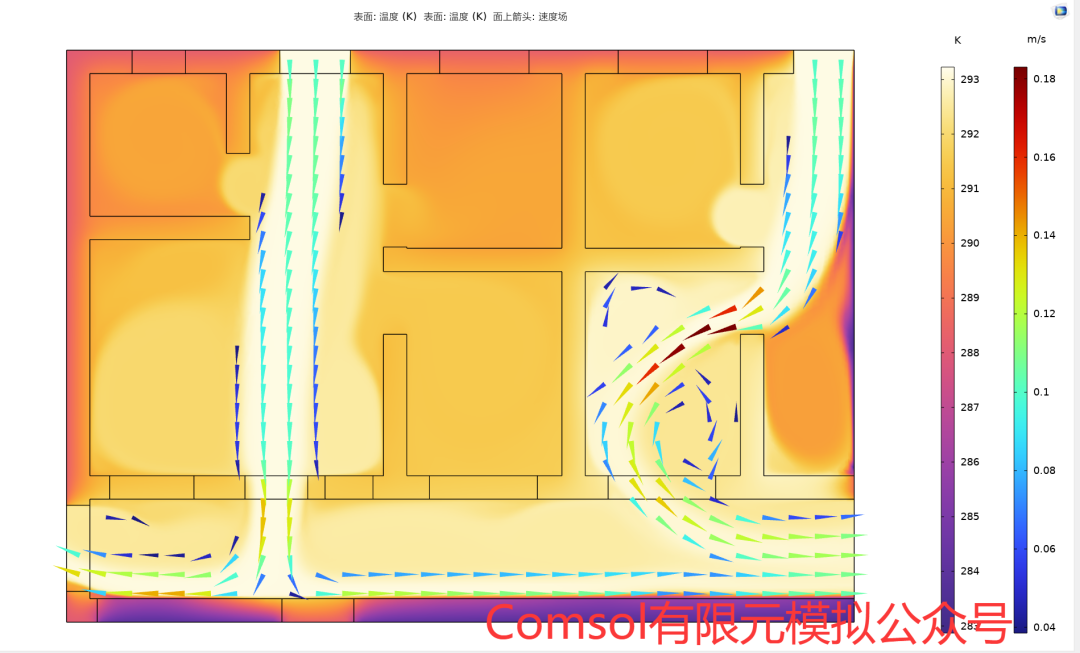

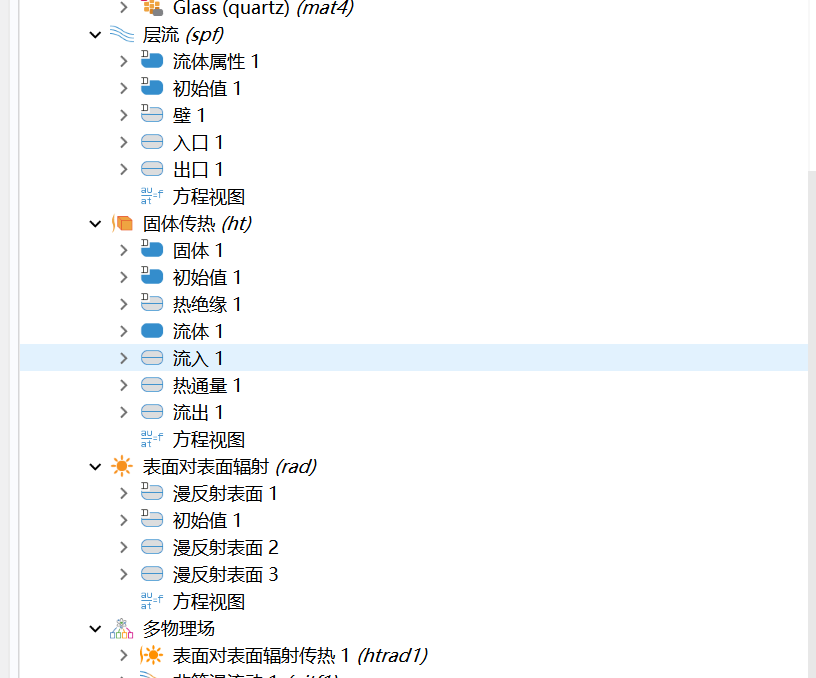

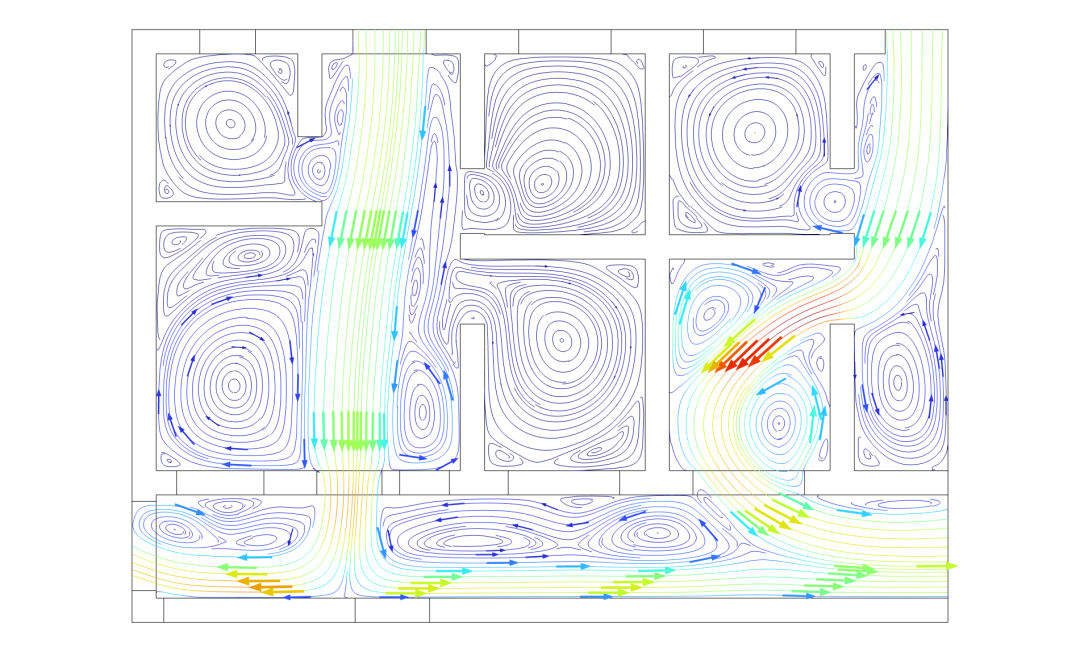

本文基于Comsol多物理场耦合技术，针对油浸式变压器强迫风冷散热过程，构建热场-流场多场耦合模型。首先通过电磁模块计算绕组铜损与铁芯铁损，将损耗作为热源加载至传热模块；其次结合流体流动模块，采用层流模型）描述风机驱动的空气绕变压器本体的流动特性，定义翅片、箱体等部件的对流换热边界；最后耦合求解温度场与流场分布。文丨热流Es编辑丨小苏审核丨赵佳乐变压器强迫散热是通过风机、油泵等外力驱动介质流动的散热方式，区别于自然冷却，主流技术含强迫风冷（AF）、强迫油循环风冷（OFAF）、强迫油循环水冷（OFWF），核心是强化热量传递路径，加速绕组、铁芯损耗热量向外界散发。该方式可大幅提升变压器散热效率，突破自然冷却的容量限制，在相同体积下实现更高功率输出，有效缩小设备占地面积，降低变电站基建成本，适配高负荷、紧凑型电网的建设需求。强迫散热能精准控制变压器运行温升，避免绝缘材料因高温老化，延长设备使用寿命，同时保障极端工况下的稳定供电，为电网安全运行提供关键技术支撑，是大容量电力变压器的标配散热方案。「物理」建模根据变压器际尺寸绘制的三维模型如下所示。「设置变压器各部件密度、导热系数、比热容和动力粘度」为保证结果准确性，材料参数从相关论文资料及实验数据中获取。「物理场」边界条件物理场边界条件如下所示。「网格」划分在Comosl变压器强迫风冷多物理场耦合模拟中，网格划分需兼顾计算精度与求解效率，采用分区域加密 + 物理场适配的策略。对变压器绕组、铁芯等核心热源区域，采用自由四面体网格加密，单元尺寸控制为 5–10mm，确保损耗与温度梯度的精准捕捉；针对散热器翅片这类薄壁结构，启用边界层网格与映射网格，设置2–3层边界层单元，厚度因子0.2，贴合空气绕流的边界层效应。风机风道与箱体外部流场采用较粗的自由四面体网格，尺寸20-30mm，降低计算量。耦合交界面设置网格一致性约束，避免跨区域插值误差。通过网格无关性验证，逐步加密关键区域网格，直至温升结果偏差小于 3%，最终确定最优网格方案。 「结果」展示采用瞬态求解器开展数值仿真计算，通过设置合理的初始条件与边界条件，对变压器强迫风冷过程进行动态耦合分析。经持续求解模拟时长至8小时，获取该时刻下变压器关键区域的温度场、流场压力及空气流速的分布特征数据。结果可直观反映长时间运行后，设备热源散热效率与流体流动状态的耦合规律，为变压器热设计优化与运行可靠性评估提供量化依据。 温度分布 速度分布 压力分布来源：Comsol有限元模拟
