层合板低速冲击仿真

7月前浏览577

关键词:ABAQUS VUMAT,低速冲击,接触力,失效,层合板

复合材料无论是从仿真角度还是从试验角度,都是个金字塔式的研究。Step by step,环环相扣,缺一不可。

最近遇到很多学生都在做复合材料低速冲击失效的分析。而在做冲击分析之前,还得把材料的各个方向的静强度、模量分析好,或者通过试验得到准确的参数。

这样拉伸、压缩、剪切,不同方向都来一遍,工作量还是很大的。拿到这些基本参数后,才能开展冲击仿真。

冲击仿真,无论是想把失效形式、失效分布模拟出来,还是把接触力响应曲线模拟出来,都很有难度。这是由接触问题本身的复杂性以及试验的分散性决定的。并且,显示动力学求解速度慢,计算耗时长,仿真结果影响因素多。

因此,想把各个参数或者边界条件都摸清楚,让仿真能够复现试验,需要足够的耐心,足够的时间,和一台配置还不错的计算机。

本文我们结合一个论文的算例,采用ABAQUS VUMAT 给出低速冲击下的层合板失效分析结果。

模型与参数

铺层:16层,单层厚度0.1325mm。[0/±22.5/±45/±77.5/90]s。

层合板尺寸:150mm×100mm。

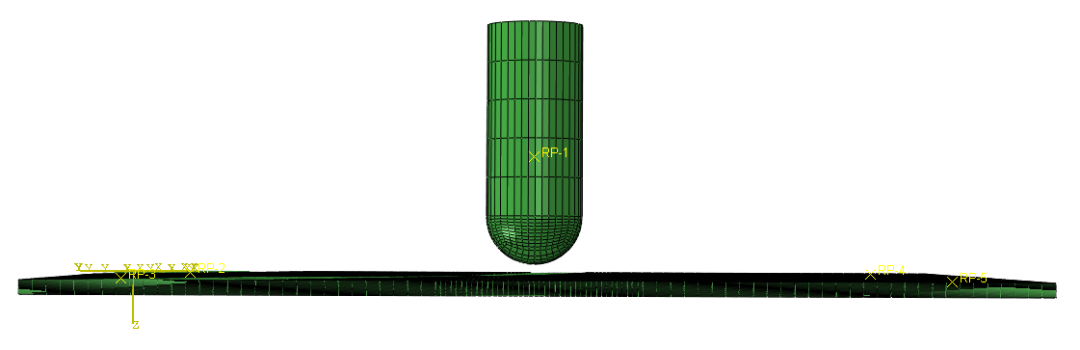

冲头:2.077kg,R=8mm。

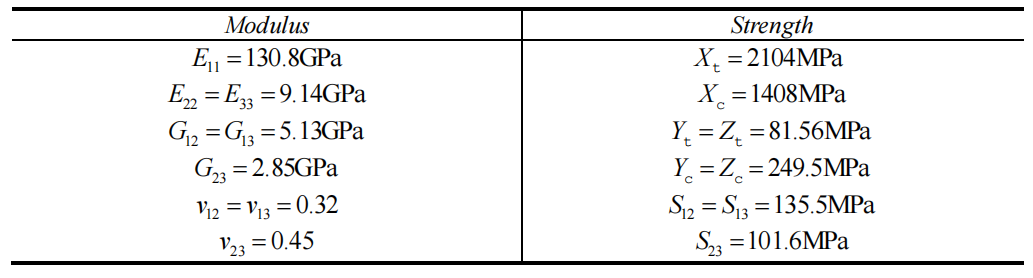

材料是碳纤维复合材料,参数如下:

边界条件与载荷

冲击能量:11J,换算成冲击速度是3.2546m/s。

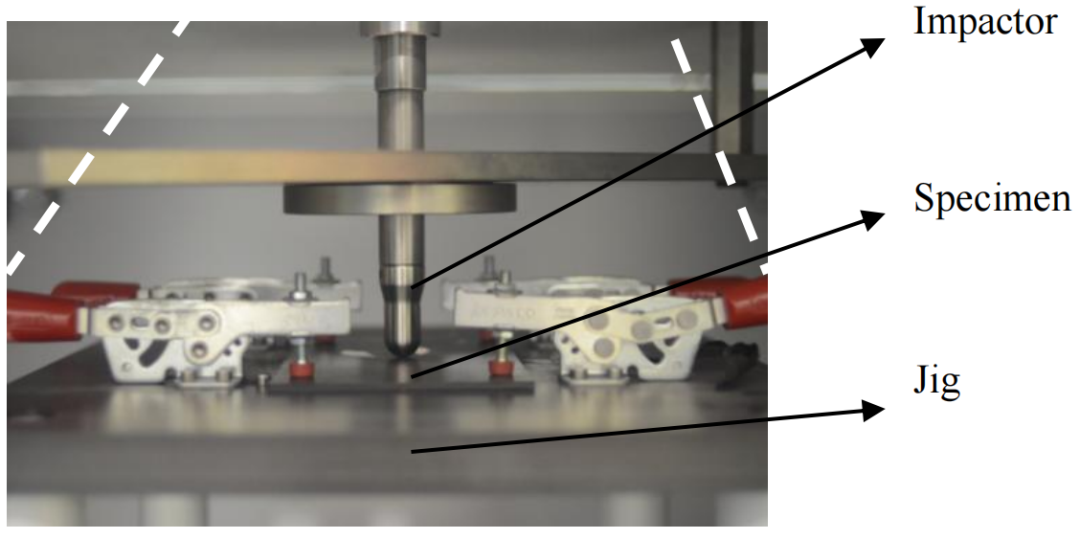

约束:实际试验中,板子被放在一个镂空的工装上,125mm×75mm。因此仿真中,约束125mm×75mm之外的底部节点的厚度方向位移。

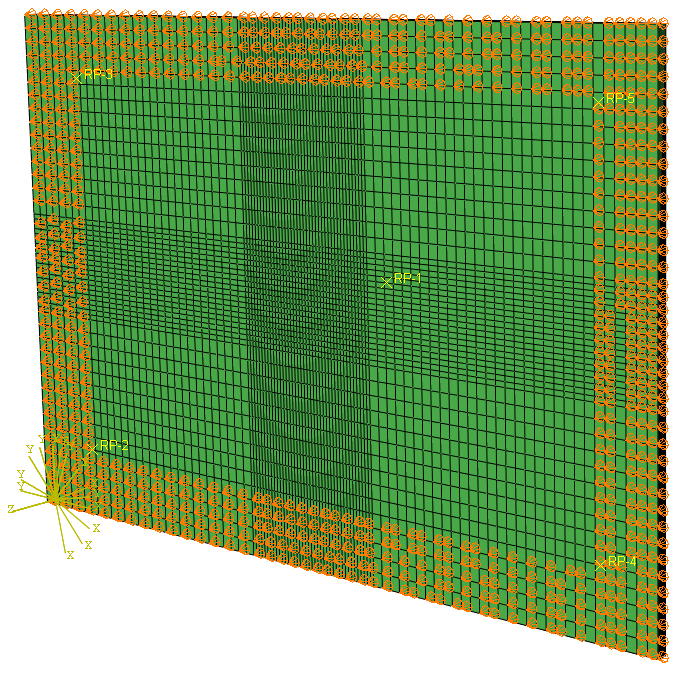

仿真的约束

本构模型与失效处理

在VUMAT中,采用Hashin准则进行失效判断,对失效的单元做刚度折减模拟失效。注意,这里没有使用单元删除。

接触力结果

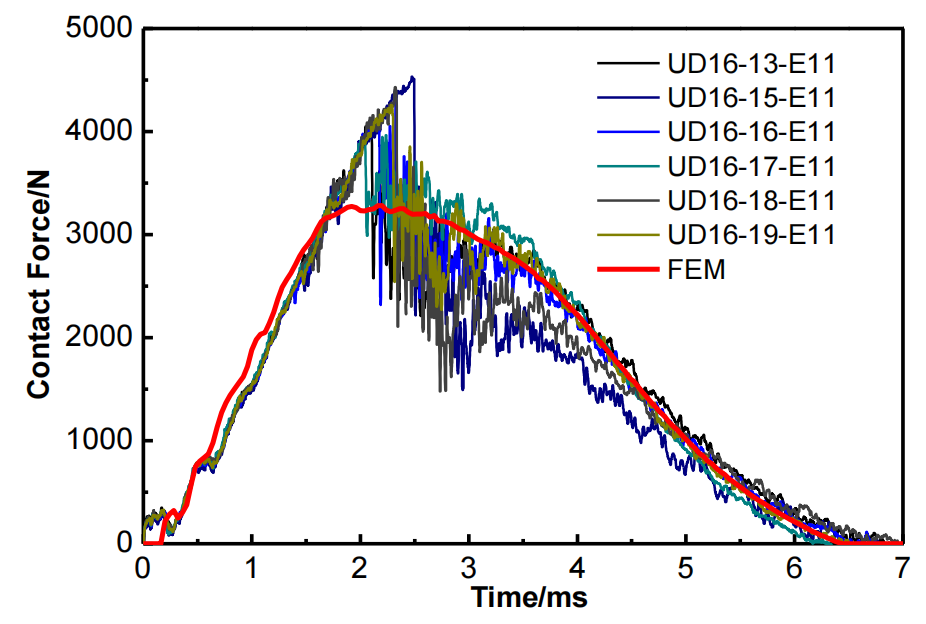

文献接触力结果如下:

工作室仿真结果如下,从结果看,工作室的仿真效果要优于文献结果。

工作室仿真结果

失效分布结果

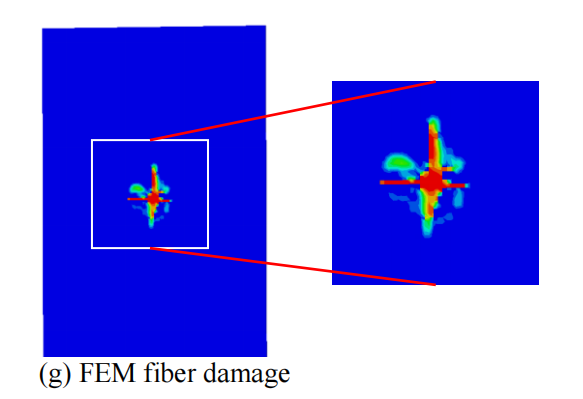

文献结果如下:

文献的背面仿真结果

图来源:谭建设.复合材料层合板低速冲击响应的试验研究与仿真分析[D].上海交通大学,2014.

工作室仿真结果如下,从结果看,背面和文献都能仿真出接近“十字形”分布。文献没有对试验件进行扫描,只做了拍照,照片看不清晰,这里就放试验的图了。

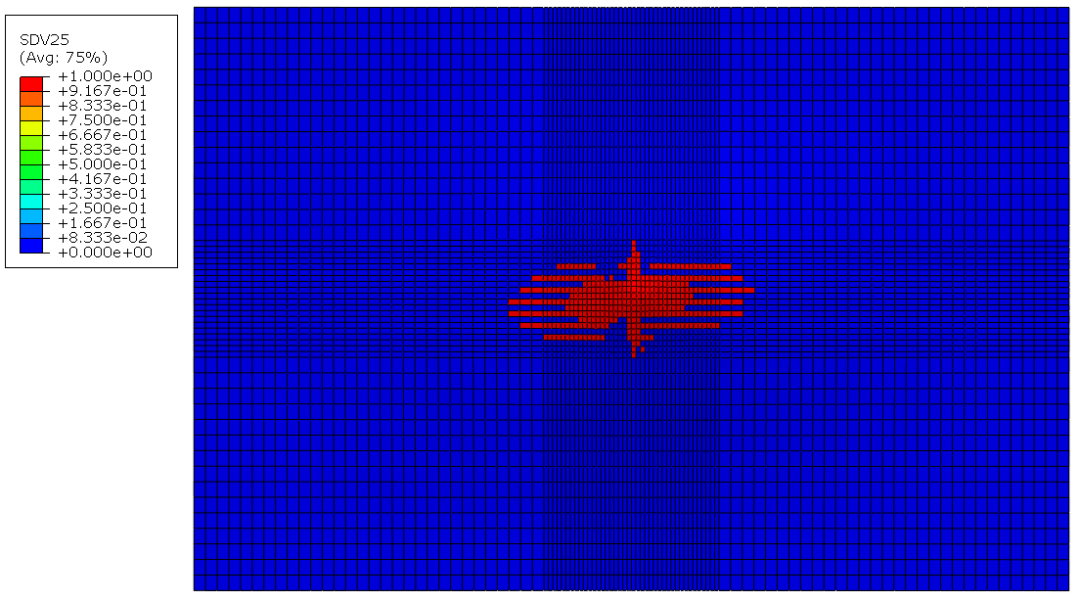

工作室的背面仿真结果

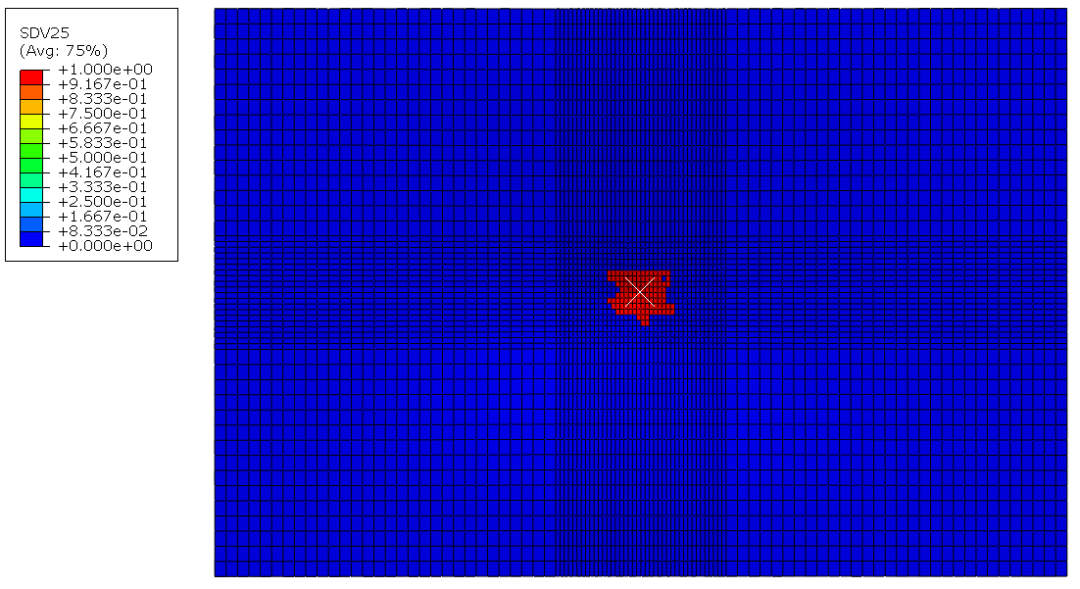

工作室的冲击正面仿真结果

容易踩坑的点

  1. 边界条件:动力学的分析对边界条件非常敏感,约束的条件尽量和试验保持一致;
  2. 材料参数:材料参数要尽可能准确,否则接触载荷和失效分布会差异很大;
  3. 结果后处理:如果冲头冲破试验件,仿真和试验的接触载荷要去对比前半段,后半段没有意义。

来源:静界有限元
