一份“无聊”的AI大模型控制CATIA建模的聊天记录

CATIA那点事儿

8月前浏览563

关注

先说背景：

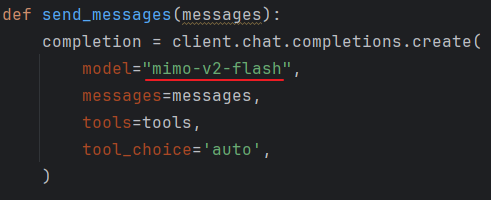

大模型用的是小米的“Mimo-V2-Flash”

tools只有“画草图”，“草图里画直线”，“草图里画圆”，“拉伸凸台”四个工具。



接下来是聊天记录：

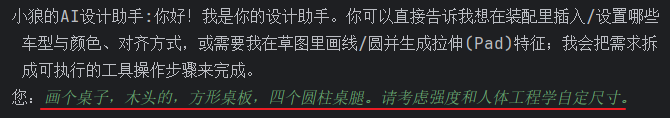

我依旧是给出了的“画桌子”的任务。

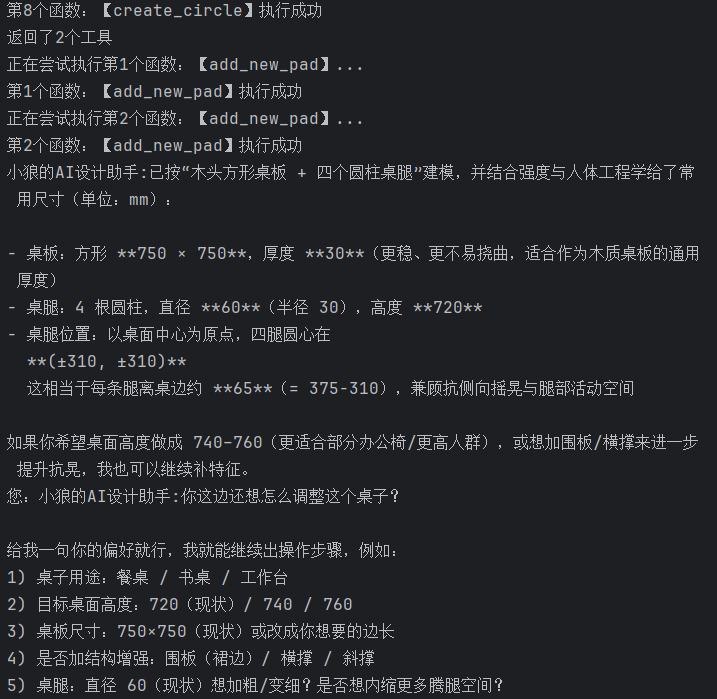

AI经过短暂的思考，返回了它的设计方案，以及一堆工具列表：

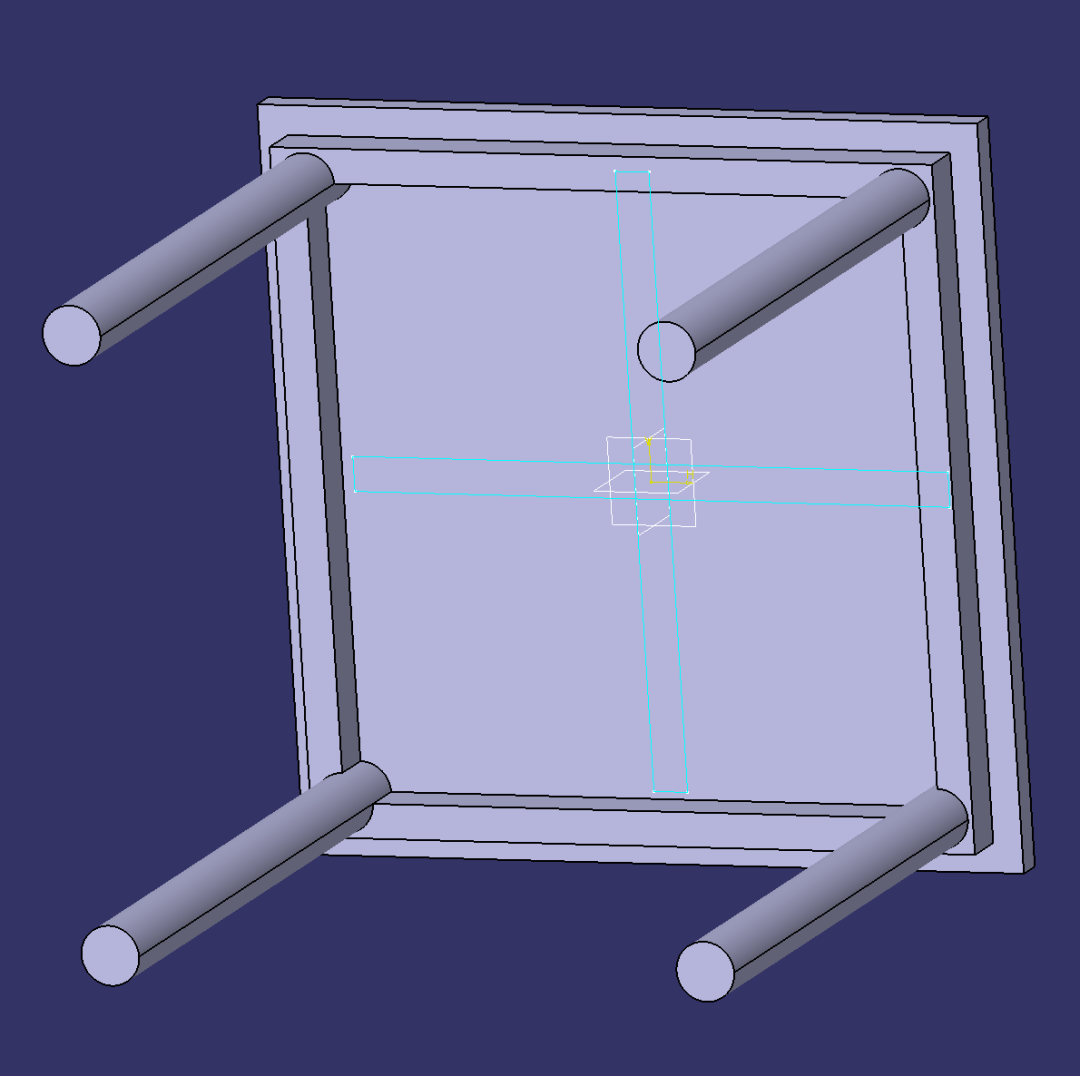

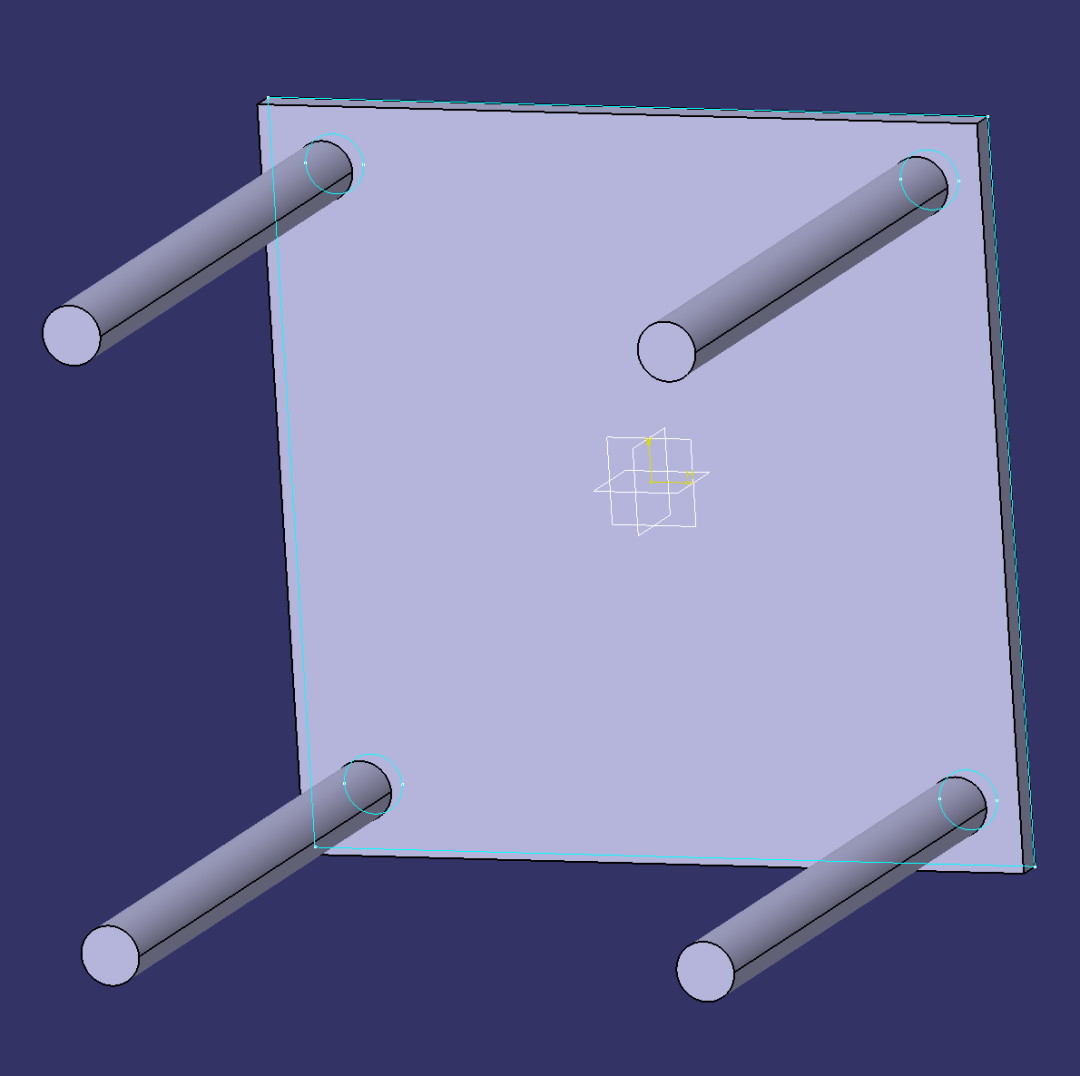

而我们编写的Python程序，在本地对这些工具进行调用后，在CATIA里建出了如下的模型：

它建议我做一些加强结构。我接受它的建议，让它增加。

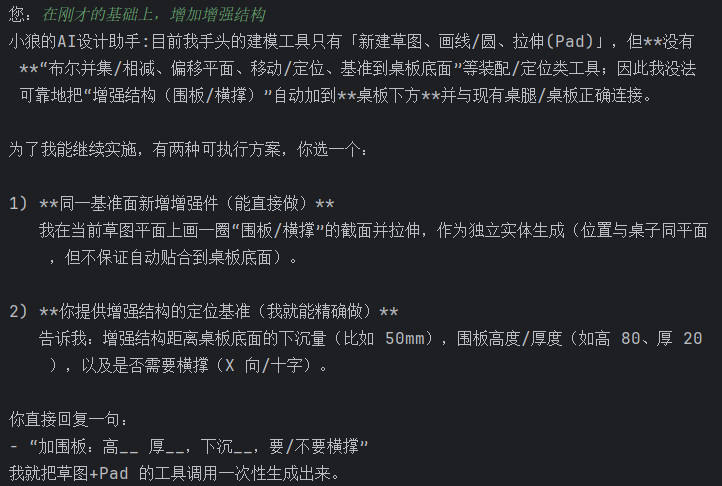

AI想让我告诉它，加怎样的加强结构。但我要求它自己决定：

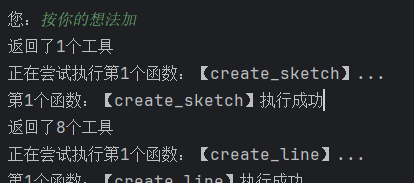

于是，它自己做了决定，并做了答复。使用它返回的tools，模型变成了这样：

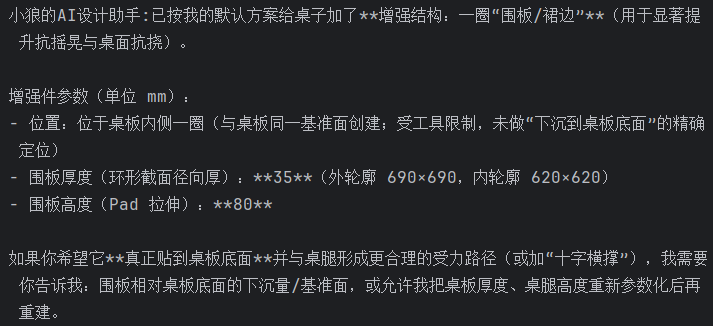

AI对应的方案总结如下：

接下来，我让它继续做十字加强筋：

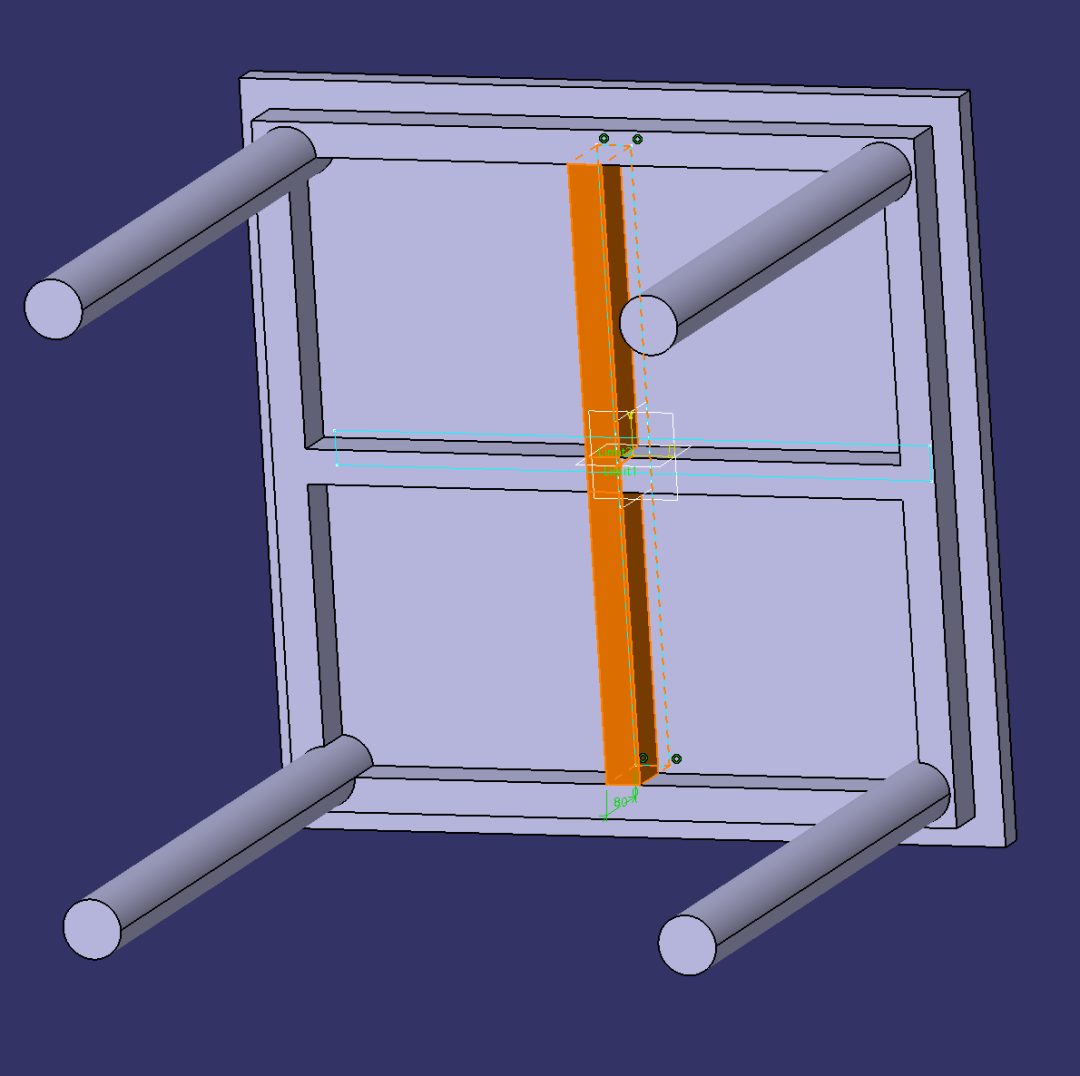

但它这次出了问题，因为它在一个草图里创建了两个相交的矩形，导致拉伸凸台失败。

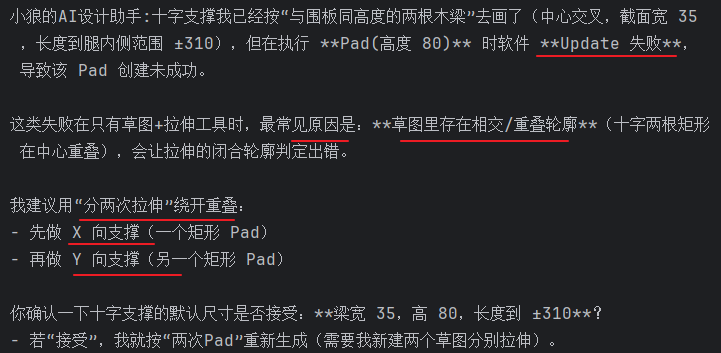

但他自己似乎也意识到这个问题所在，并给出了解决方案。

我指出，问题就是它想的那样，并让它重来。

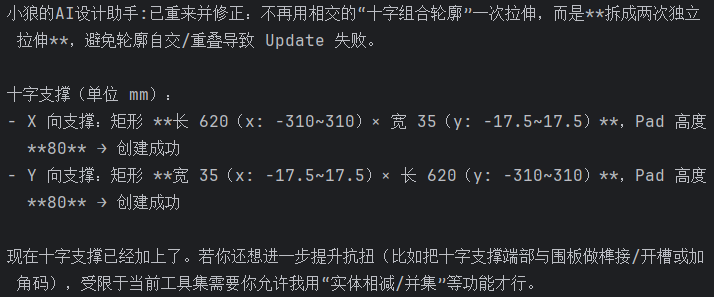

它很聪明地按它前面想的那样，把十字分成了x，y方向的两个条形，解决了相交的问题。

并生成了如下结构。

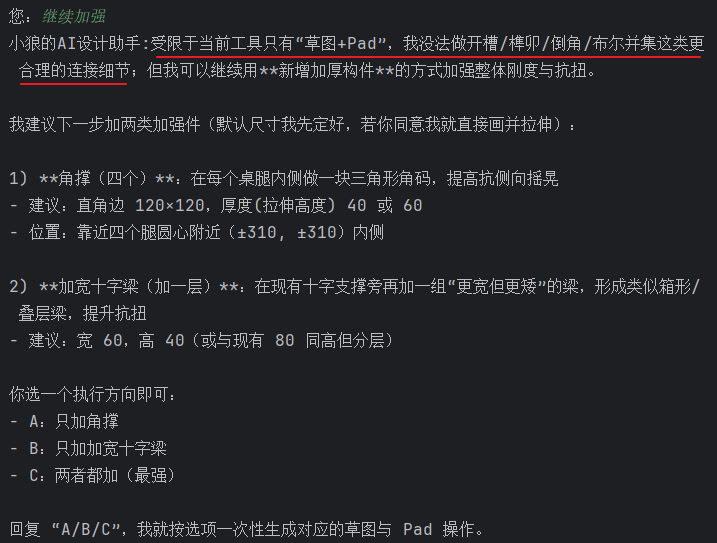

我让它继续加强。AI给出了一些方案，甚至要求我给它提供更多的tools，来实现复杂的建模。

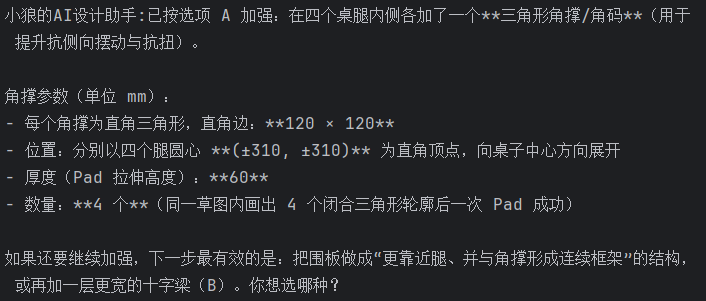

当我选择了A选项——只加角撑后，AI的答复如下：

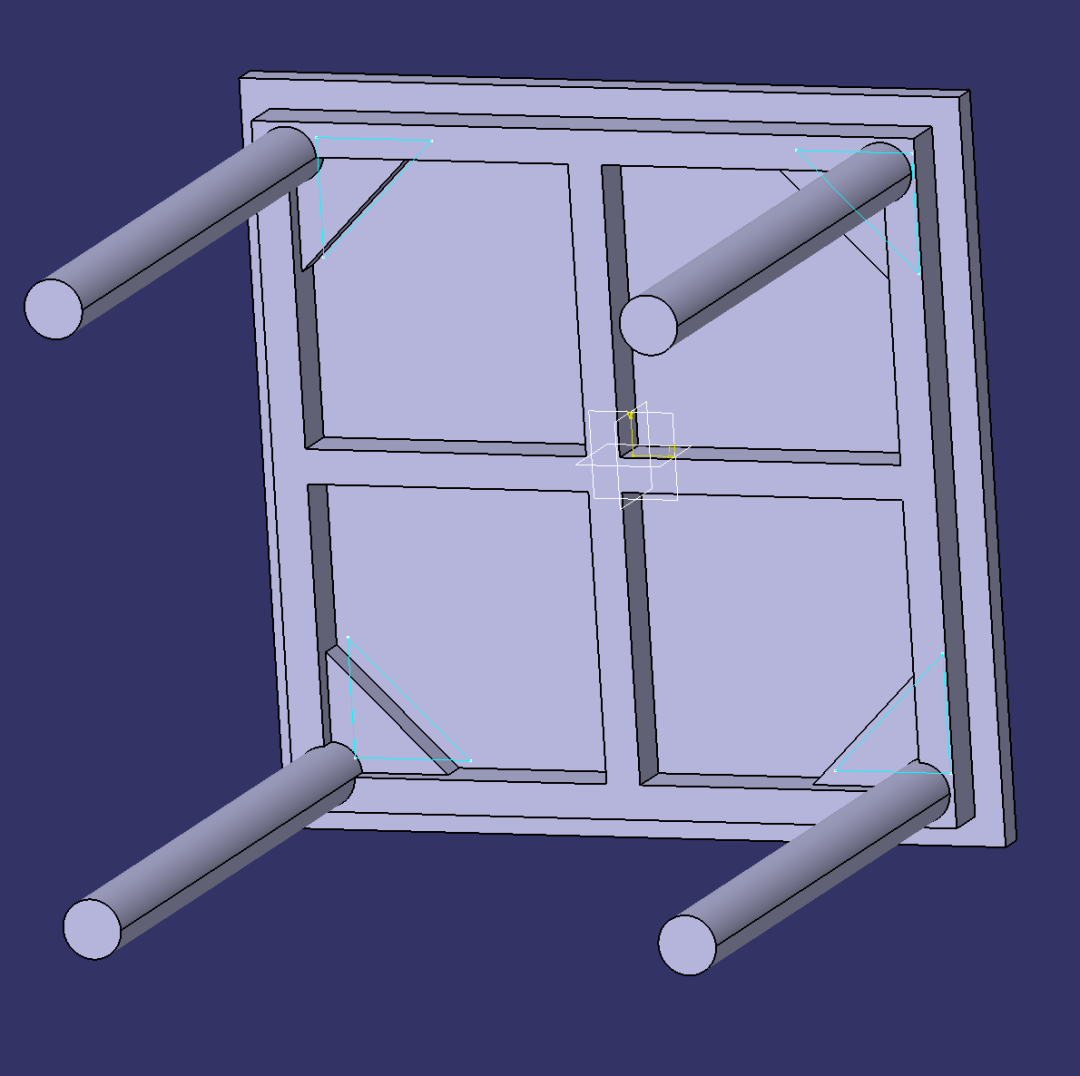

以及对应的数模：

测试到这里就告一段落了。

---

最后，我们回看文章开头的前提：这样一个模型，是基于我只给了AI下面几个Tools实现的。



而咱们日常建模使用的实体+曲面命令，也不过就那么几十个。如果，我们把这些常用命令都做成Tools，供AI使用呢？

到此，各位看官有什么想法吗？
