如何精准仿真裂纹扩展？教你高效突破 DCB复合材料建模瓶颈

仿真圈

7月前浏览636

关注



在复合材料结构性能评估领域，双悬臂梁（DCB）模型是研究材料界面断裂韧性、裂纹萌生与扩展规律的核心工具，其仿真建模精度直接决定了学术研究的可靠性与工程应用的安全性。随着复合材料在航空航天、汽车制造、风电能源等高端领域的广泛应用，基于cohesive单元与接触方法的DCB模型构建技术，已成为材料力学、结构仿真领域从业者的必备技能。为此我在仿真秀制作了视频教程《裂纹扩展与界面失效仿真：Abaqus复合材料DCB双悬臂梁模型一站式解决方案》，详情见后文。本文将从应用场景、核心痛点、解决方案和软件实操等方面，深入解析DCB模型的技术要点与高效掌握路径。

01

模型的应用场景及核心价值

复合材料DCB双悬臂梁模型通过模拟构件在受拉载荷下的界面分离与裂纹扩展过程，精准表征材料界面结合强度、断裂韧性等关键性能参数，其应用场景贯穿学术研究与工程实践全链条，价值凸显。



在学术研究方面

对于高校材料、力学相关专业的研究生及科研人员，DCB模型是课题研究与论文撰写的核心支撑工具。在复合材料界面改性、新型复合材料研发等方向，通过DCB模型可快速验证实验假设，量化分析不同变量（如纤维含量、粘结剂类型、制备工艺）对界面断裂性能的影响，为理论推导提供数据支撑，大幅提升研究效率与成果说服力。同时，标准化的DCB仿真模型也是学术成果复现、跨团队研究对比的重要基础。



在工程应用中

在航空航天、汽车轻量化、风电叶片等工业领域，DCB模型直接服务于产品研发与性能优化。例如，航空航天领域中，复合材料构件的界面失效是引发结构故障的重要隐患，通过DCB模型可精准模拟飞机机翼、机身复合材料部件在服役过程中的裂纹扩展路径，为结构设计优化、寿命预测提供数据依据；在风电叶片制造中，通过DCB模型评估叶片复合材料层间结合强度，可规避叶片在高速旋转过程中因层间剥离导致的安全风险；汽车领域则可通过DCB模型优化复合材料车身结构的粘接工艺，兼顾轻量化与碰撞安全性。

总而言之，DCB模型的核心价值在于实现了“低成本、高精度、可量化”的复合材料界面性能评估。相较于传统物理实验，仿真建模可大幅降低实验耗材、时间成本，同时能够模拟极端工况下的性能表现，弥补物理实验的局限性；通过精准输出裂纹扩展速率、界面剪切强度等参数，为材料选型、结构设计、工艺优化提供明确的量化指导，推动复合材料在高端制造领域的安全应用。

02

行业核心痛点与技术难点

尽管DCB模型应用广泛，但基于cohesive单元或接触方法的建模过程中，多数从业者面临诸多技术瓶颈，导致建模效率低、结果失真，难以满足学术与工程需求，核心痛点可归纳为四大类。



建模方法选型困惑，适用场景模糊

cohesive单元（内聚力单元）与接触方法是DCB模型构建的两种核心路径，但二者的适用场景、原理特性存在显著差异。多数初学者甚至进阶从业者难以精准判断：何种场景下选用cohesive单元更易保证结果精度？接触方法中的绑定接触与摩擦接触该如何区分应用？选型失误往往导致模型报错、计算收敛困难，或仿真结果与实验数据偏差过大，反复调整却无从下手。



实操环节难点突出，关键步骤把控不足

DCB模型的实操流程涉及几何建模、网格划分、参数配置、载荷施加、后处理分析等多个环节，每个环节的细节把控直接影响建模效果。其中，网格划分是核心难点之一——DCB模型的裂纹扩展区域对网格密度、单元类型要求极高，网格过粗会导致结果失真，过细则会大幅增加计算成本；同时，裂纹萌生与扩展的参数设置、边界条件与载荷的合理施加，也缺乏系统的实操技巧指导，多数从业者需反复试错，耗时耗力却难以达到预期效果。



理论与实操脱节，无法实现模型优化

DCB建模并非单纯的软件操作，其核心是基于复合材料断裂力学、cohesive单元本构关系、接触算法原理的综合应用。多数从业者仅掌握基础软件操作，对底层理论理解薄弱，无法建立“理论-参数-结果”的关联逻辑。例如，不清楚cohesive单元本构参数的物理意义，难以根据材料特性优化参数设置；不理解接触算法的工作机制，无法解决计算过程中的收敛问题，最终只能停留在“会操作”层面，无法实现模型精度优化与问题排查。



案例支撑不足，个性化问题难以解决

现有学习资源多以基础操作讲解为主，缺乏贴合学术研究与工程实际的案例支撑，且针对不同复合材料类型、不同研究目标的个性化场景覆盖不足。当从业者遇到复杂场景（如多裂纹扩展模拟、异形截面DCB模型构建）时，缺乏可参考的解决方案；同时，建模过程中遇到的个性化报错、结果异常等问题，也难以获得专业指导，导致研究与项目进度受阻。

03

教你高效突破DCB建模瓶颈

接下来，我使用cohesive单元建立DCB双悬臂梁模型演示过程。

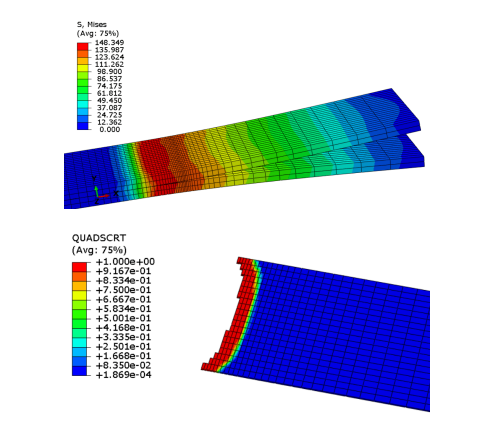

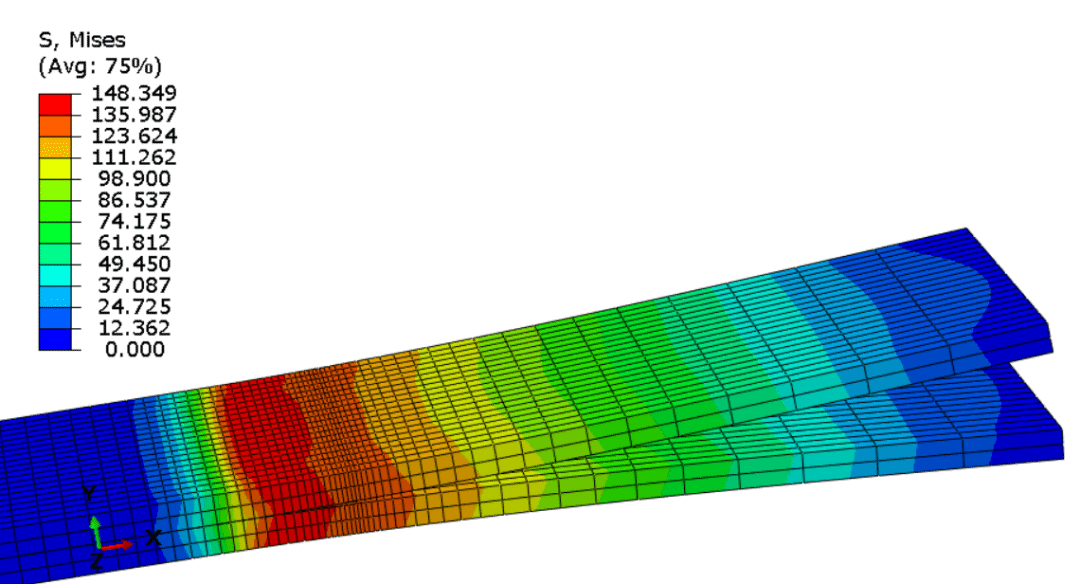

首先 将复合材料层与粘结层（cohesive单元）在同一个part中建立， 使用cohesive单元描述分层失效 ，初始损伤判据为二次应力准则， 损伤演化采用power law准则，最终效果如下：



几何与网格模型

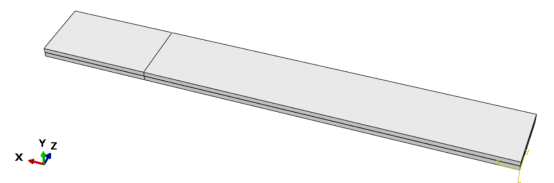

几何与网格模型如下，存在预制裂纹。 将复合材料层与粘结层（cohesive单元）在同一个part中建立，本文后续会分析粘结层厚度的影响。

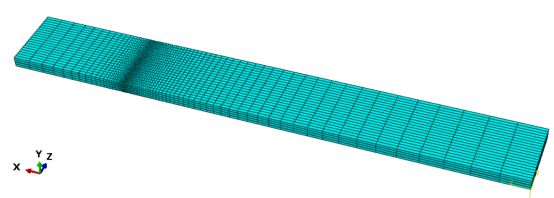

网格模型如下，注意扫掠方向。



材料参数

纤维层板

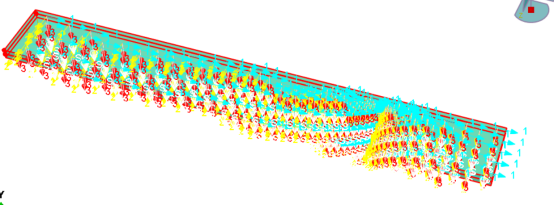

材料方向如下：

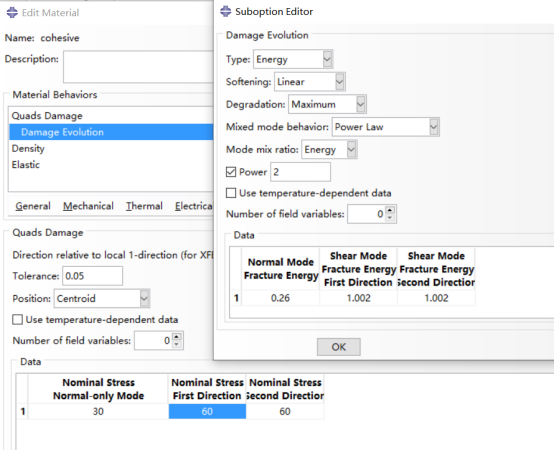

粘结层的部分材料参数如下图



Step设置

采用EXPLICIT进行分析，步长为0.01



边界条件

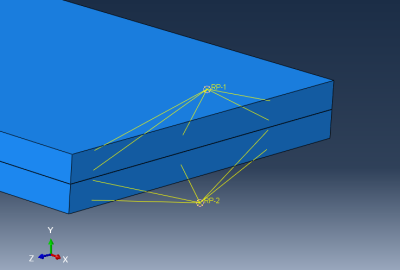

建立参考点，分别于上下面进行耦合，如下图

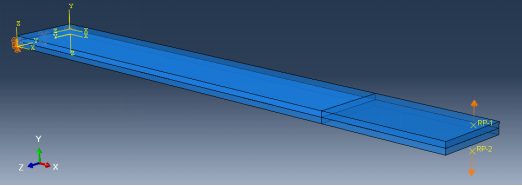

对参考点施加位移，



结果分析

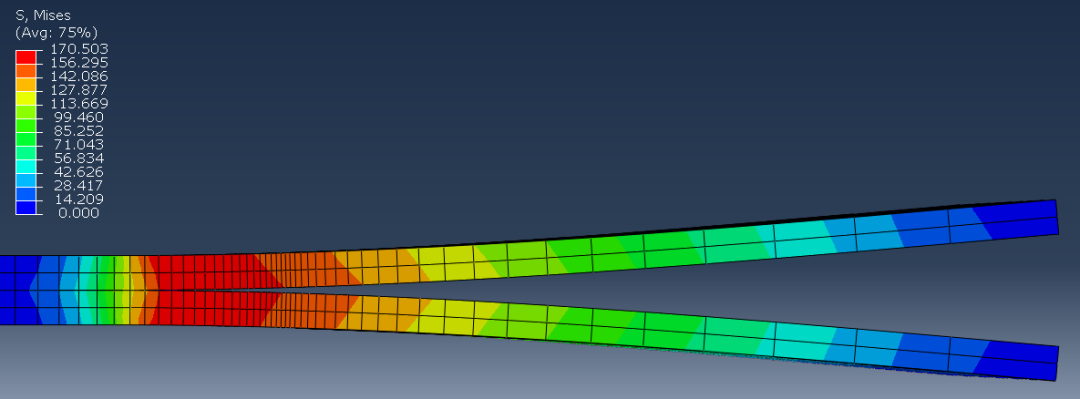

上下层板发生分层

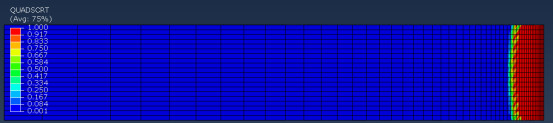

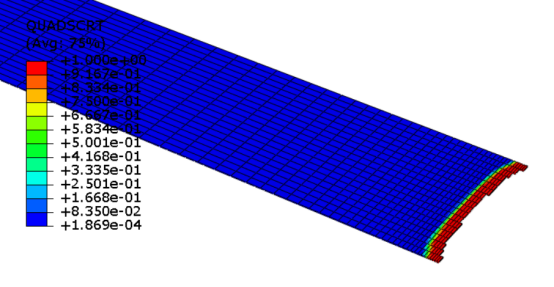

二次应力损伤初始判据QUADSCRT，达到1时，表示发生损伤

单元删除如下

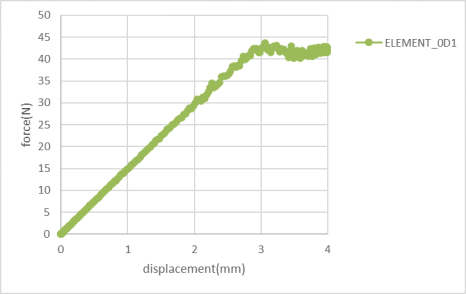

提取力位移曲线，如下图

完整DCB课程中包含：手把手教大家建立DCB模型，cohesive 单元的DCB模型，cohesive接触的DCB模型，结果分析，边界条件、单元扫掠方向、cohesive element厚度对结果的影响，对比了cohesive单元与接触的计算结果。本案例模型已经收录我视频课程《裂纹扩展与界面失效仿真：Abaqus复合材料DCB双悬臂梁模型一站式解决方案》见下文。

04

复合材料DCB建模视频教程

针对以上行业痛点，想要快速掌握DCB模型建模技术，实现从“会操作”到“懂原理、能优化”的提升，一套兼具理论深度与实操针对性的课程至关重要。笔者原创的c视频课程，正是为解决行业痛点、适配受众需求打造的专项课程，为从业者提供系统化的能力提升路径。请识别下方二维码试看。

可回放/开具发票/奖学金/加餐

提供vip群答疑和模型下载

《裂纹扩展与界面失效仿真：Abaqus复合材料DCB双悬臂梁模型一站式解决方案》

扫码试视频教程



课程核心优势：精准击破建模痛点

课程以“实操落地+理论深化”为核心，全面覆盖cohesive单元与接触两种建模方法，通过对比教学、案例拆解，从根源上解决从业者的选型困惑。课程依托主流仿真软件（如Abaqus），逐步骤演示建模全流程，重点标注网格划分优化、参数配置、裂纹扩展模拟等关键环节的技巧与避坑点，让学员快速攻克实操难点；同时同步讲解复合材料断裂力学、cohesive单元本构关系等核心理论，建立“理论-实操”的关联认知，帮助学员实现模型优化与问题排查。



课程内容设计：适配多元需求，兼顾深度与实用性

课程内容涵盖六大模块，形成完整的学习闭环：从基础认知入手，铺垫仿真软件操作与断裂力学核心知识点，为零基础学员搭建学习框架；随后分别深入解析cohesive单元与接触方法的建模全流程，搭配学术、工程场景的实战案例演练，让学员可直接借鉴应用于自身课题或项目；通过双方法对比与选型策略模块，帮助学员掌握场景化选型逻辑；痛点攻坚模块针对性解决网格优化、参数调试等核心难点；最后通过资源复用与技能落地模块，提供专属模型文件、操作手册等配套资源，结合讲师针对性答疑，确保学员学完即能用。



适配人群与学习收益

课程精准适配高校材料/力学相关专业学习者、企业研发/仿真工程师、科研机构研究人员等核心受众，可满足不同人群的学习需求：高校学员可快速掌握建模技术，助力课程设计、课题研究与论文撰写；企业工程师能独立完成项目中的DCB仿真任务，提升建模精度与效率，加快项目交付；科研人员可构建标准化、可复现的仿真模型，支撑实验数据验证与理论研究深化。

通过课程学习，学员不仅能熟练掌握两种核心建模方法，具备场景化选型与模型优化能力，还能获取专属配套资源与专业答疑支撑，真正实现技能快速转化，高效突破DCB建模瓶颈，为学术研究与工程实践赋能。

总之，复合材料DCB双悬臂梁模型的建模技术，是连接复合材料理论研究与工程应用的重要桥梁。在高端制造领域对复合材料性能要求日益严苛的背景下，精准掌握DCB建模技术已成为从业者的核心竞争力。选择一套系统化、针对性的课程，能够帮助你少走弯路，快速攻克技术难点，让DCB模型真正成为学术研究与项目研发的有力工具。
