焊缝疲劳评定 - nCode 技巧详解

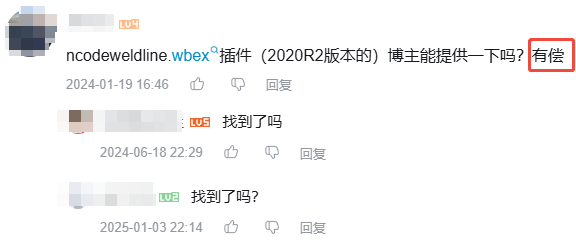

前段时间，看到B站某留言，很多人不知道如何获取ncode weldline插件，还愿意有偿。

这其实就是一个信息差。

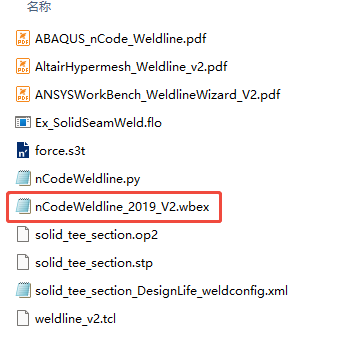

当你安装好ncode，在ncode的安装位置，搜索.wbex，就可以找到。

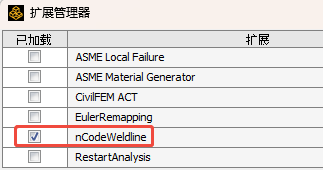

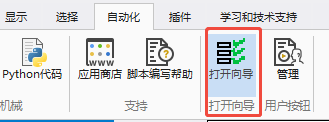

安装好插件后，启用：

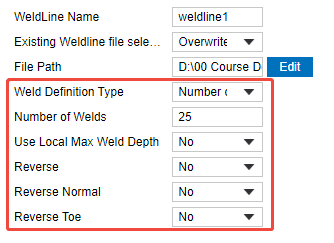

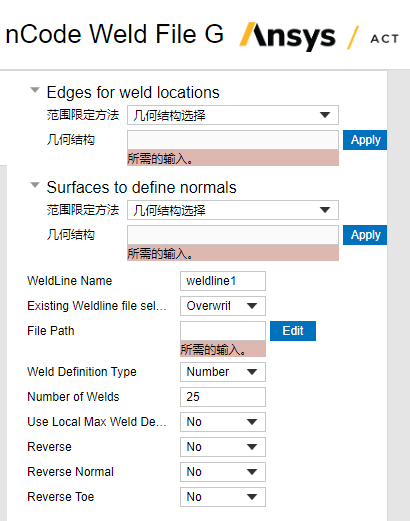

在Mechanical中的界面：

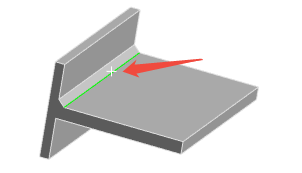

1）Edges for weld locations：选择你关心的焊趾线；

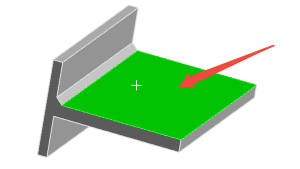

2）Surfaces to define normals：选择你关注的焊趾线所在的面；



3）WeldLine Name：定义名字；

4）Existing Weldline file selected：覆盖或追加已有文件的内容；

5）File Path：定义文件保存路径；

6）Weld Definition Type：定义焊缝的评定点规模；

7）Use Local Max Weld Depth：定义应力分类线长度；

8）Reverse：翻转



一般来说，后面六个属性不易理解。

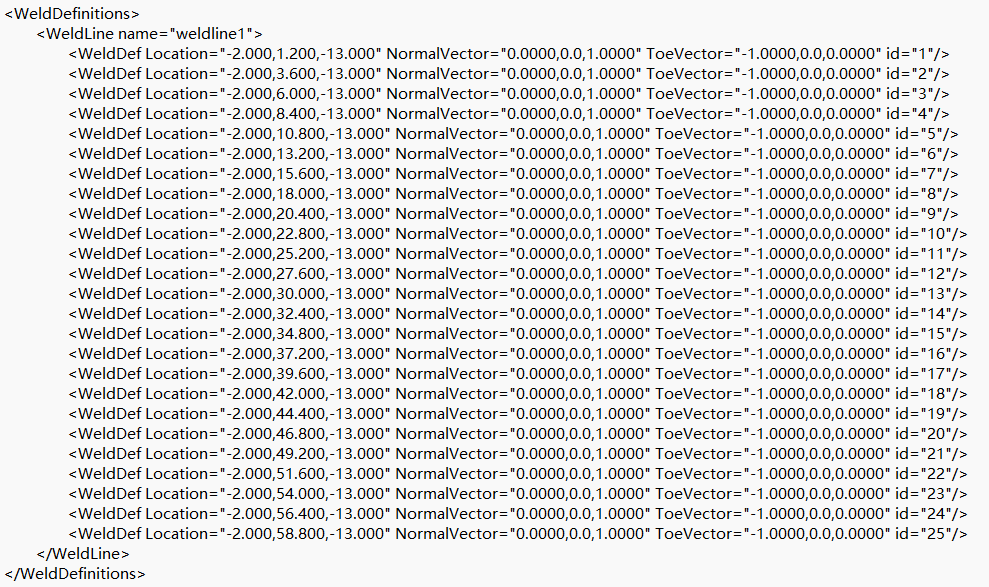

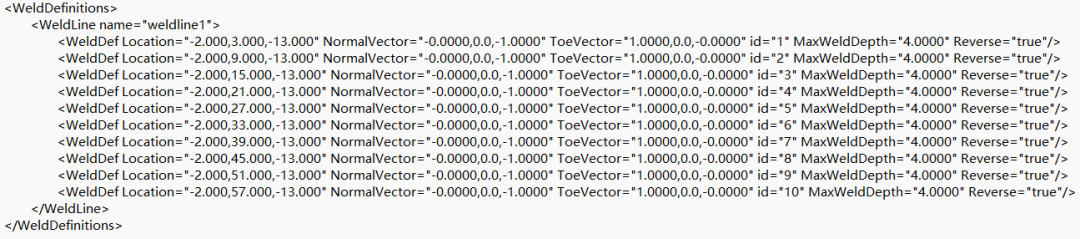

查看生成的文件，如下：



1）id有25个，表示焊缝评定点数量是25个；

2）WeldDef Location为评定点坐标；

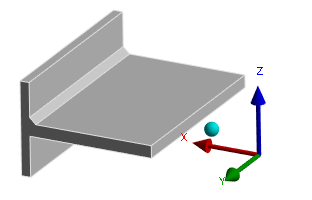

3）NormalVector为+Z方向，即垂直于面向外；

4）ToeVector为-X方向，即垂直于焊趾向外；

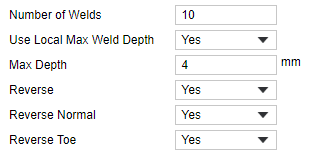

查看生成的文件，如下：



1）NormalVector的方向发生翻转；

2）ToeVector的方向发生翻转；

3）多了 MaxWeldDepth

4）多了 Reverse

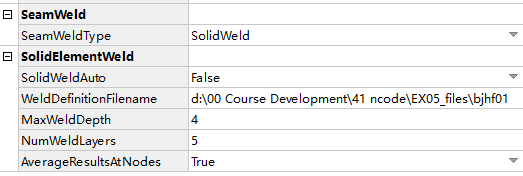

weldline插件生成的文本最终用于nCode软件，用法如下：



综上可知，weldline插件中，weld depth和三个 reverse 均可默认即可。
