MIDAS CIVIL操作技巧（三）

语墨

1天前浏览5

作者最近在看一些midas civil的教学视频，其中一些基本技巧和相关知识，汇总一下分享给大家，希望对大家有所帮助！！！

（1）节点重新编号

在我们建立的midas civil模型中，有时候需要将一些节点重新编号，方便边界及荷载的施加，那么在civil中如何重新编号呢？

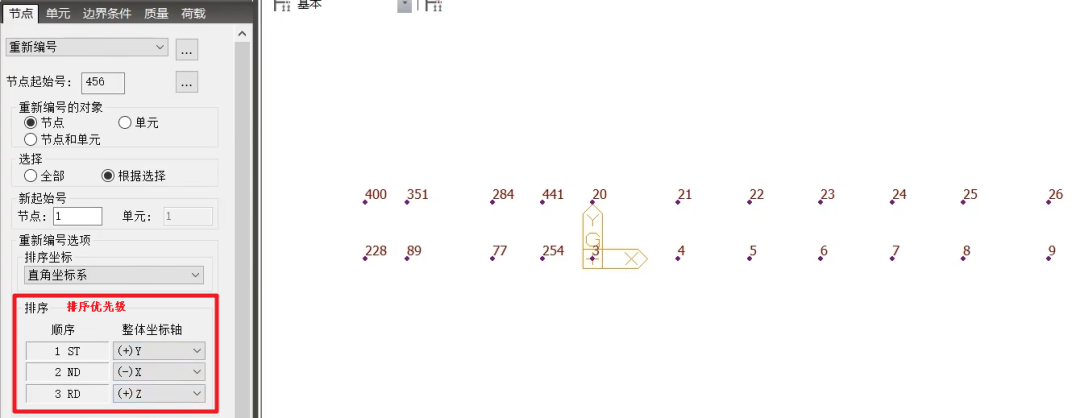

在节点/单元一栏中，选择重新编号，如下图所示进行选择。那么这里要注意排序的优先级，拿下图红色方框中的内容进行说明吧！！！

排序第一个的优先级选择+y，说明在整体坐标系下，y向的编号一定是上侧比下侧的数值要大；

第二个优先级选择-x，说明在整体坐标系下，x向的编号一定是左侧比右侧的数值要大；

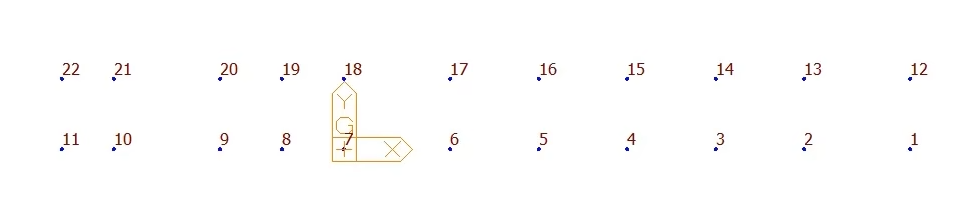

那么最终排序后的编号，如下图所示：

（2）边界组如何一次性生成多个组？

假设我们要建立11个边界组，除了一个一个的建立，有什么快速方法能够直接生成呢？

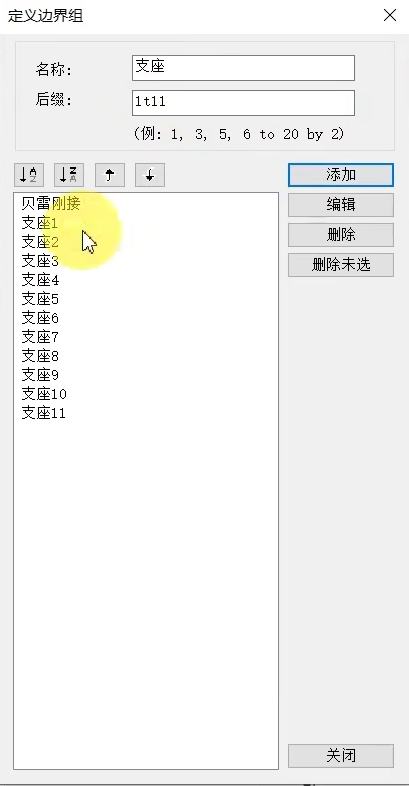

在定义边界组的后缀中，直接输入1t11，则直接生成11个边界组，如下图所示。t就是to的意思。

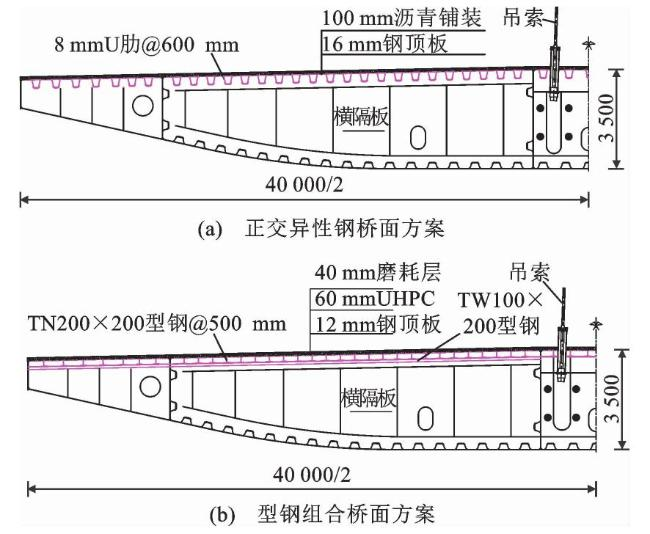

（3）什么是正交异性桥面板？

桥面板顶板两个方向刚度不一样；顺桥向有U型纵肋，刚度大；横桥向依靠横隔板，刚度小；两个方向力学性能不同，故称为正交性。

希望以上内容对大家有所帮助！！！
