Altair ShapeAI——几何机器学习驱动的CAE模型高效构建引擎
shapeAI有两个功能，分别是匹配与分类，笔者在开始使用的时候就感觉和以前写的二次开发脚本相似零部件匹配很类似，HyperMesh-SImilar功能集成HyperMesh Similar功能演示，后面用着用着才发现功能更强大。
在汽车、航空航天、工业制造等复杂产品设计领域，CAE仿真建模工作常面临“模型复杂、重复性高、效率低下”的痛点。工程师需花费大量时间手动识别相似几何特征、分类部件并统一建模标准，尤其在大型装配体分析中，这类重复性工作占据了近40%的建模时间，严重制约了产品开发效率。
Altair ShapeAI作为集成于HyperWorks平台的几何机器学习解决方案，以自动形状识别、智能部件分类与建模同步为核心能力，将工程师从繁琐的重复性建模工作中解放，大幅提升CAE模型构建效率与标准化水平。本文将从核心功能、核心原理、界面功能展示、应用案例四大维度，全面解析Altair ShapeAI的技术优势与商业价值。
一、核心功能说明：自动化几何处理，提升CAE建模效率与标准化
Altair ShapeAI的核心定位是“CAE工程师的几何智能助手”，深度集成于Altair HyperWorks这一全球领先的CAE环境，专注解决几何识别、部件分类、建模同步等核心痛点，覆盖从几何分析、部件分组到模型复用的全流程。具体核心功能可分为四大模块：

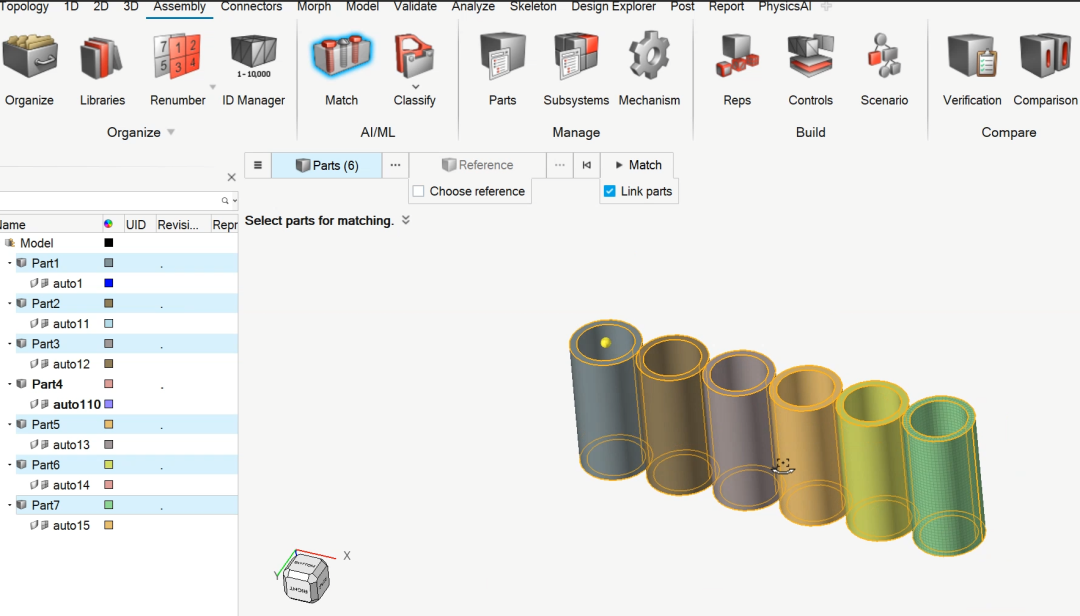

1. 自动形状识别与相似性匹配
无需人工干预，ShapeAI可自动提取CAE模型或CAD几何的特征属性（如体积面积比、拓扑结构、特征布局等），通过机器学习算法计算不同部件的形状匹配率，快速识别出相似几何特征的部件。例如在汽车整车装配体模型中，可自动识别出不同位置的相似支架、螺栓等标准件，或具有相似拓扑结构的车身部件。该功能突破了传统规则化编程的局限，能够精准区分看似相似但布局不同的部件（如2x2和4x1布局的乐高积木类部件），识别准确率远超传统几何比对方法。
2. 智能部件分类与标签化管理
提供两种核心分类模式：一是基于相似性的自动分组，可将识别出的相似部件快速归类为部件集，方便集中管理与后续处理；二是基于用户定义的监督式分类，工程师可先为部分部件标注标签（如“框架”“玻璃”“面板”等），ShapeAI通过学习这些标签对应的几何特征，自动为剩余部件分配标签，实现全模型部件的标准化分类。分类结果支持导出与复用，为大型项目的多团队协作提供统一的部件分类标准。(这一功能在做流体分析前处理时能节约不少分组的时间，之前还需要通过开发实现的，现在直接提供了该功能)

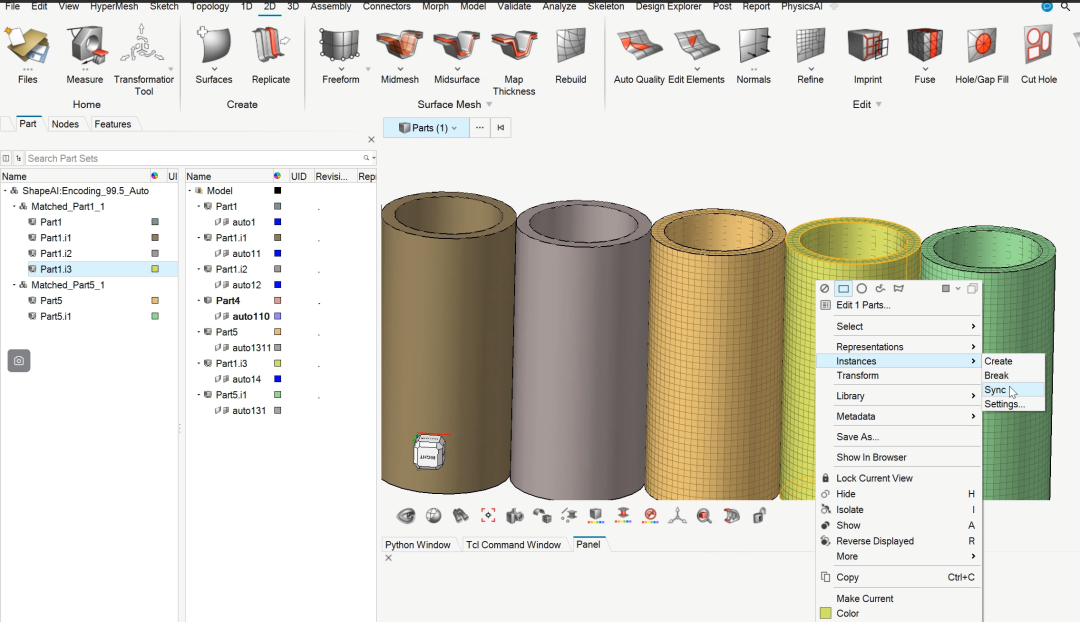

3. 建模参数同步与批量复用
这是ShapeAI提升建模效率的核心功能。工程师只需对某一类相似部件中的一个完成建模（如网格划分等），通过ShapeAI的同步功能，即可将这些建模参数批量应用到同组内的所有相似部件，实现“一次建模、批量复用”。该功能不仅大幅减少了重复性建模工作，还能确保相似部件的建模标准统一，避免人工操作带来的参数不一致问题，提升CAE仿真结果的可靠性。
4. 全流程CAE集成与协同
深度集成于Altair HyperWorks全流程CAE平台，可无缝对接几何建模、网格划分、仿真分析等后续环节。ShapeAI处理后的部件集可直接用于HyperWorks的拓扑优化、性能仿真等模块，无需格式转换；同时支持与Altair生态其他工具协同，例如将分类后的部件数据推送至PhysicsAI进行快速性能预测，形成“几何处理-性能预测-优化设计”的完整工作流，进一步提升产品开发效率。
二、核心原理说明：几何机器学习+特征工程，实现智能几何处理
Altair ShapeAI的核心优势源于其底层的几何机器学习架构与自动化特征工程技术，通过模拟人类大脑对几何形状的识别与分类逻辑，实现对复杂CAE模型的智能处理。核心原理可概括为三个层面：
1. 自动化几何特征提取引擎
ShapeAI内置强大的几何特征提取引擎，可自动从CAD几何或CAE网格模型中提取具有判别价值的特征属性，这些特征包括基础几何参数（体积、面积、长宽比）、拓扑结构特征（孔的数量与分布、筋条布局）、曲面特征（曲率分布、光滑度）等。与传统人工定义特征不同，该引擎通过机器学习算法自动筛选出对形状分类最有价值的特征组合，无需用户额外输入或干预，大幅提升了形状识别的通用性与准确性。
2. 监督与无监督结合的机器学习模型
采用监督学习与无监督学习相结合的混合模型架构：在相似性匹配与自动分组场景中，采用无监督学习算法（如聚类算法），无需人工标注即可自动将具有相似特征的部件归类；在用户定义标签的分类场景中，采用监督学习算法，通过学习少量人工标注样本的特征与标签对应关系，构建分类模型，实现对大量未标注部件的自动标签分配。这种混合架构既保证了无标注场景下的快速分组效率，又兼顾了用户特定分类需求的精准性。
3. 与CAE平台深度融合的参数同步机制
基于HyperWorks平台的元数据管理机制，ShapeAI将部件的几何特征与建模参数（网格类型、尺寸、材料属性等）进行关联存储。当用户完成某一部件的建模后，系统会记录其建模参数元数据，并通过几何特征匹配，将这些元数据自动同步至同组内的其他相似部件。这种基于元数据的同步机制，确保了建模参数的一致性与可追溯性，同时实现了建模工作的高效复用。
三、界面功能展示：集成化设计，适配CAE工程师操作习惯

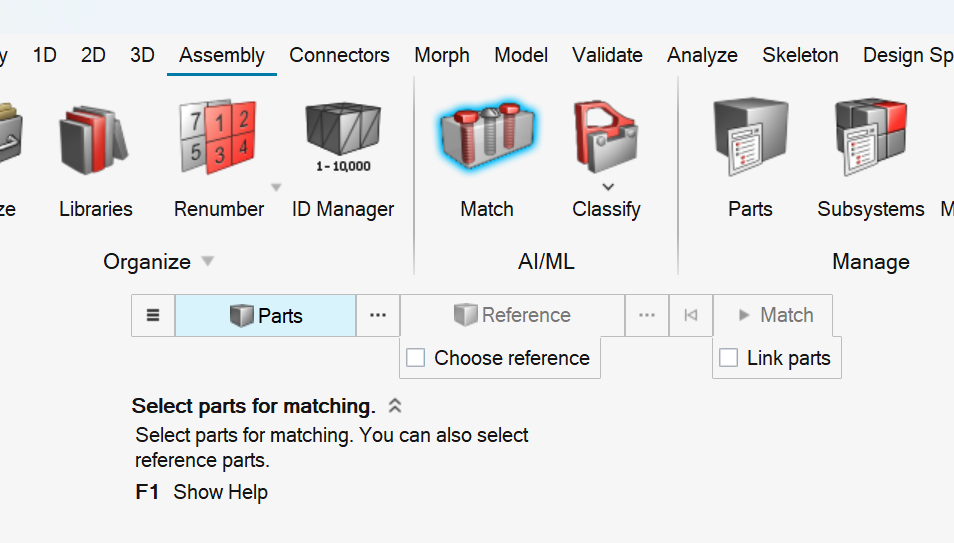

Altair ShapeAI作为HyperWorks平台的内置模块，界面设计与HyperWorks主界面高度融合，无需额外学习新的操作逻辑，完美适配CAE工程师的使用习惯。核心功能区域集成于HyperWorks的建模工作流中，主要分为一再功能：
识别
四、应用案例：赋能制造行业CAE高效建模，加速产品开发周期
Altair ShapeAI凭借其高效的几何识别与建模同步能力，已在汽车、航空航天等制造行业广泛应用，帮助企业解决大型CAE模型构建中的效率与标准化痛点。以下是两个典型应用案例：
案例一：某汽车主机厂——整车CAE模型的高效构建与标准化
该汽车主机厂在整车碰撞、NVH等CAE分析中，需处理包含数千个部件的大型装配体模型。传统建模方式下，工程师需手动识别相似部件（如流水槽支架、天窗支架，侧围对称件，底盘连接件等），逐一进行网格划分与属性定义，不仅耗时费力，还容易出现建模标准不统一的问题，导致仿真结果偏差。通过应用Altair ShapeAI，企业实现了整车CAE模型的高效构建与标准化管理。
工程师将整车CAD模型导入HyperWorks后，通过ShapeAI自动识别出所有相似部件并分组，如将不同位置的20余个支架归类为5个相似部件组；随后对每组中的一个部件完成网格划分与属性定义，通过建模同步功能将参数批量应用到同组所有部件；同时实现了相似部件建模标准的完全统一，仿真结果的一致性与可靠性显著提升，有效支撑了整车性能优化决策。

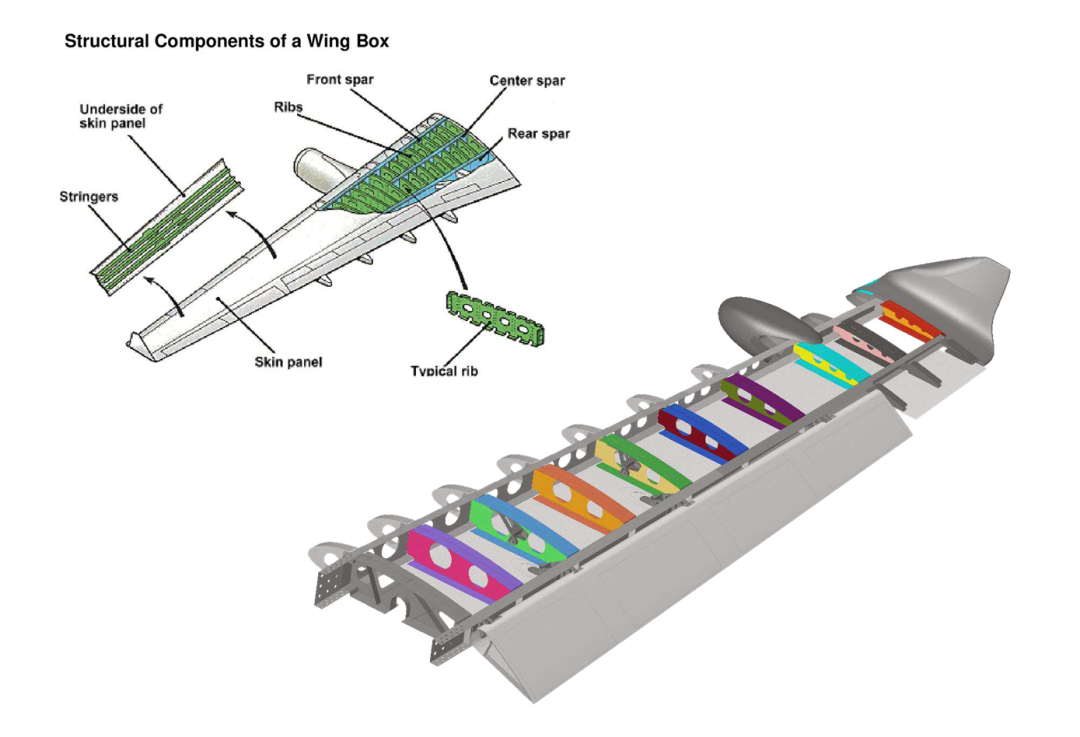

案例二：航空航天零部件制造商——多型号零部件CAE建模的复用与效率提升
该制造商生产多种型号的航空航天零部件，不同型号产品存在大量相似几何特征，但传统CAE建模需针对每个型号单独开展，重复性工作多，团队协作效率低。通过Altair ShapeAI构建标准化建模流程，实现了多型号零部件建模知识的复用与高效迁移。
技术团队基于主力型号产品，通过ShapeAI建立部件分类标签库（如“承力结构”“密封部件”“连接接头”等）；当开发新型号产品时，导入CAD模型后，ShapeAI自动基于标签库完成部件分类，并匹配主力型号的相似部件建模参数，快速生成初始CAE模型。同时确保了不同型号产品建模标准的一致性，为多型号产品的性能对比分析提供了可靠基础。
五、总结：CAE建模的“效率引擎”，赋能产品快速创新
作为Altair AI生态中专注CAE建模效率提升的核心产品，Altair ShapeAI通过几何机器学习技术，实现了从自动形状识别、智能部件分类到建模参数同步的全流程自动化，有效解决了复杂产品CAE建模中的重复性工作多、效率低、标准化不足等核心痛点。其深度集成于HyperWorks平台的特性，确保了与现有CAE工作流的无缝衔接，无需改变工程师的操作习惯，降低了应用门槛。
从功能上看，ShapeAI覆盖了CAE建模前处理的核心环节，实现了几何处理与建模复用的智能化；从价值上看，其已在汽车、航空航天等行业验证了“缩短建模周期、降低人力成本、提升建模标准化”的核心价值。对于追求产品快速开发与创新的制造企业而言，Altair ShapeAI无疑是提升CAE分析效率、释放工程师创新潜力的关键工具，为企业在激烈的市场竞争中赢得时间优势。
