锐石创芯多项射频放大器核心专利公布!

7月前浏览340

在 5G-A 通信向千行百业渗透的当下,射频放大器作为信号传输的核心枢纽,面临着低压高功率、高集成度、低损耗、强散热等多重技术挑战。近期,锐石创芯集中公布多项射频放大器相关专利,覆盖射频前端模组、功率放大器、巴伦等核心部件,从阻抗匹配、集成布局、散热优化、信号平衡等维度破解行业痛点,为 5G-A、物联网、车载通信等场景提供全新技术支撑。

本文结合专利核心方案,带大家深度拆解这些技术创新。

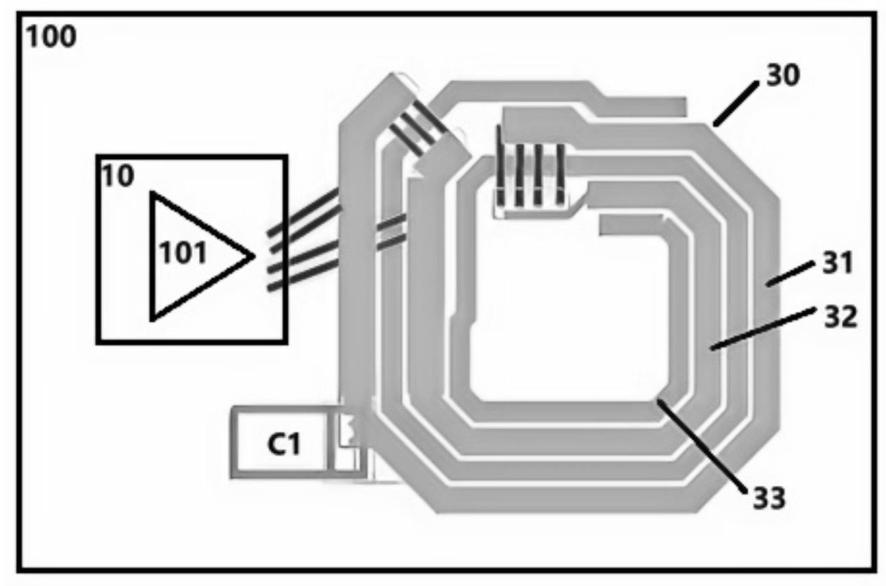

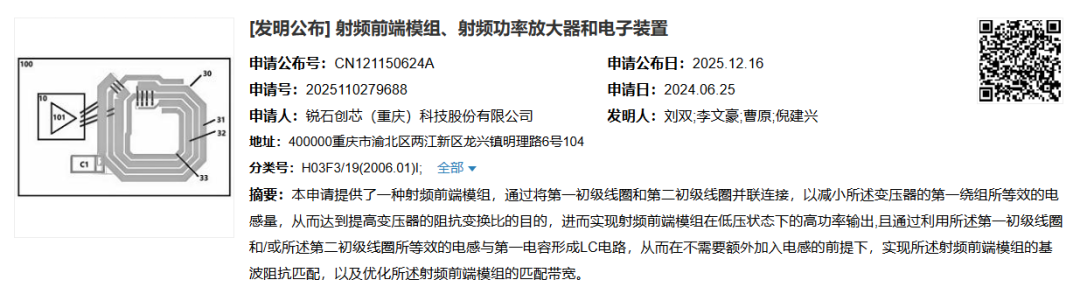

专利一:低压高功率突破!并联线圈 + LC 自匹配射频前端模组

申请号:202511027968.8核心定位:解决低压供电场景下的高功率输出与宽带阻抗匹配矛盾

传统射频前端模组在低压供电时,变压器阻抗变换比不足,难以实现高功率输出;同时额外电感的加入会导致匹配带宽窄、结构冗余,影响集成度。

核心技术方案

该专利的核心创新在于 “双初级线圈并联 + LC 自匹配” 设计,无需额外电感即可实现双重目标:

  1. 变压器初级线圈并联

    第一绕组由第一初级线圈和第二初级线圈并联组成,大幅减小等效电感量,从而提升变压器阻抗变换比,实现低压(如电池供电)状态下的高功率输出。
  2. LC 自匹配电路

    :利用初级线圈等效电感与第一电容形成 LC 电路,谐振频率精准匹配功率放大电路的基波频率,既实现基波阻抗匹配,又优化匹配带宽,避免额外电感带来的损耗。
  3. 灵活键合与布局

    :功率放大电路输出端通过多组键合线连接初级线圈,支持芯片多焊盘分流设计;控制芯片与变压器垂直布局,电容紧邻变压器设置,进一步压缩模组体积。

创新亮点

  • 匝数比范围 [1.5:1,3.5:1],适配不同功率需求,阻抗转换比覆盖 [5:1,25:1];
  • 第一电容可直接通过 SMD 方式集成在初级线圈上,简化工艺,提升集成度;
  • 支持谐波抑制设计,通过第三电容与键合线等效电感谐振,过滤高次谐波。

应用场景

  • 移动终端、物联网设备等低压供电场景;
  • 5G-A 小基站、射频拉远单元(RRU)等对功率与集成度均有要求的设备。

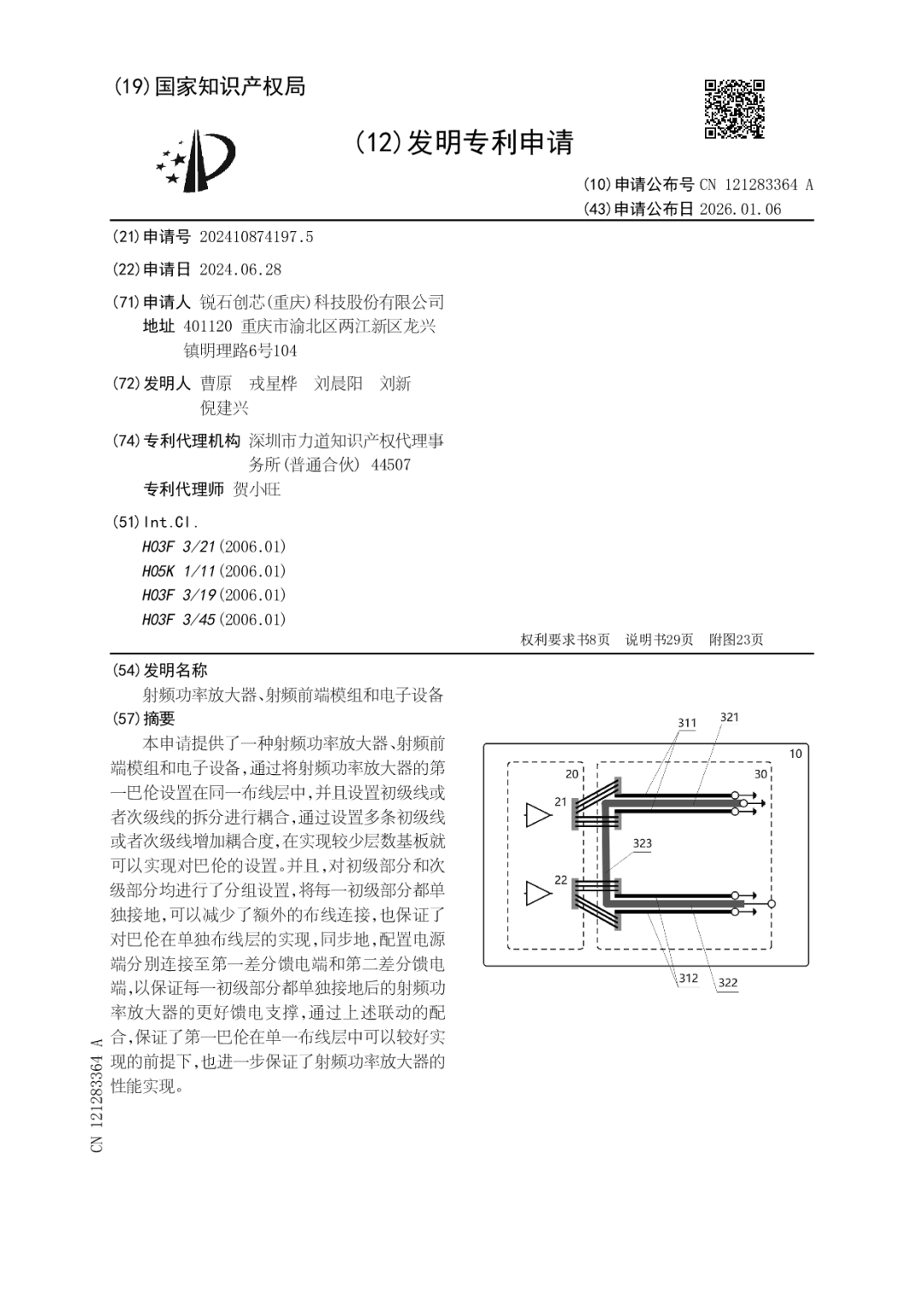

专利二:单布线层巴伦!高耦合度射频功率放大器

申请号:202410874197.5核心定位:突破巴伦多层布线限制,实现高集成度与高耦合性能兼顾

行业痛点

统巴伦需多层布线实现耦合,导致基板层数增加、成本上升;同时初级与次级线耦合度不足,信号损耗大,影响放大器整体性能。

核心技术方案

专利通过 “单布线层分组耦合 + 反向走线优化” 设计,重构巴伦与放大器的集成架构:

  1. 巴伦单布线层实现

    :第一巴伦的初级部分(分两组初级线)与次级部分(分两组次级线)均设置在基板同一布线层,通过多线拆分耦合提升耦合度,减少基板层数。
  2. 反向走线抑制寄生

    :馈电端的电感走线与初级线射频信号传输方向相反(夹角≥135°),抵消寄生电感影响,降低信号损耗。
  3. 灵活分组与布局

    :初级线与次级线可按频段分组,支持差分馈电端与电源端紧凑布局,键合线交错设置进一步优化寄生参数。

创新亮点

  • 初级 / 次级线多组拆分设计,耦合度提升 30% 以上,插损降低 15%;
  • 支持基板层数减少至 1-2 层,大幅降低生产制造成本;
  • 适配差分功率放大电路,可直接集成于 AAU、车载射频单元等设备。

应用场景

  • 5G-A 基站动态天线单元(AAU);
  • 车载毫米波雷达、智能终端射频前端。

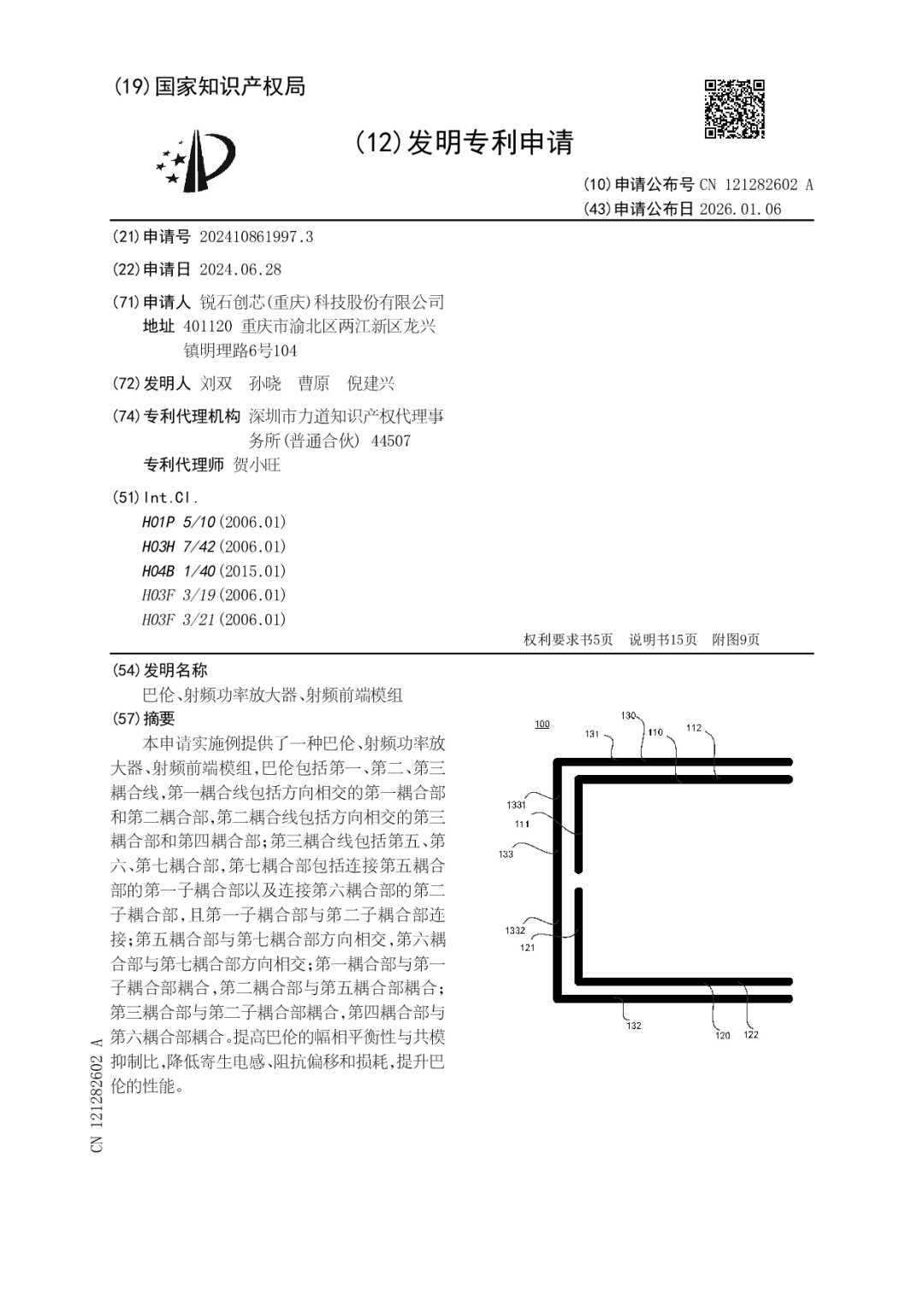

专利三:幅相平衡 + 低寄生!三段耦合线巴伦方案

申请号:202410861997.3核心定位:解决传统巴伦共模抑制比低、寄生电感大的核心痛点

行业痛点

传统巴伦主级为一体式设计,中间节点接地非理想,导致幅相平衡性差、共模抑制比低;次级线未完全参与耦合,寄生电感大,信号阻抗偏移明显。

核心技术方案

专利创新设计 “三段耦合线 + 交叉耦合” 结构,重新定义巴伦的信号传输路径:

  1. 三组耦合线拆分

    :巴伦包括第一、第二、第三耦合线,每组耦合线拆分为多段相交延伸的耦合部(如第一耦合线含第一、第二耦合部,方向相交),增大耦合面积。
  2. 全区域耦合设计

    :第三耦合线的第七耦合部分为两个子耦合部,分别与第一、第二耦合线的耦合部交叉耦合,使次级线几乎全部参与耦合,寄生电感降低 40% 以上。
  3. 对称布局 + 差异化接地

    :第一、第二耦合线相对参考线对称,第三耦合线同步对称;耦合线末端采用过孔接地与键合线接地结合,避免接地干扰。

创新亮点

  • 共模抑制比提升至 45dB 以上,幅相平衡误差≤±2°;
  • 支持多金属层并联扩展,进一步降低插损;
  • 可集成于 IPD(集成无源器件),适配高频段(24GHz+)应用。

应用场景

  • 毫米波通信设备、5G-A 高频段射频前端;
  • 差分功率放大器、多尔蒂放大器的级间匹配。

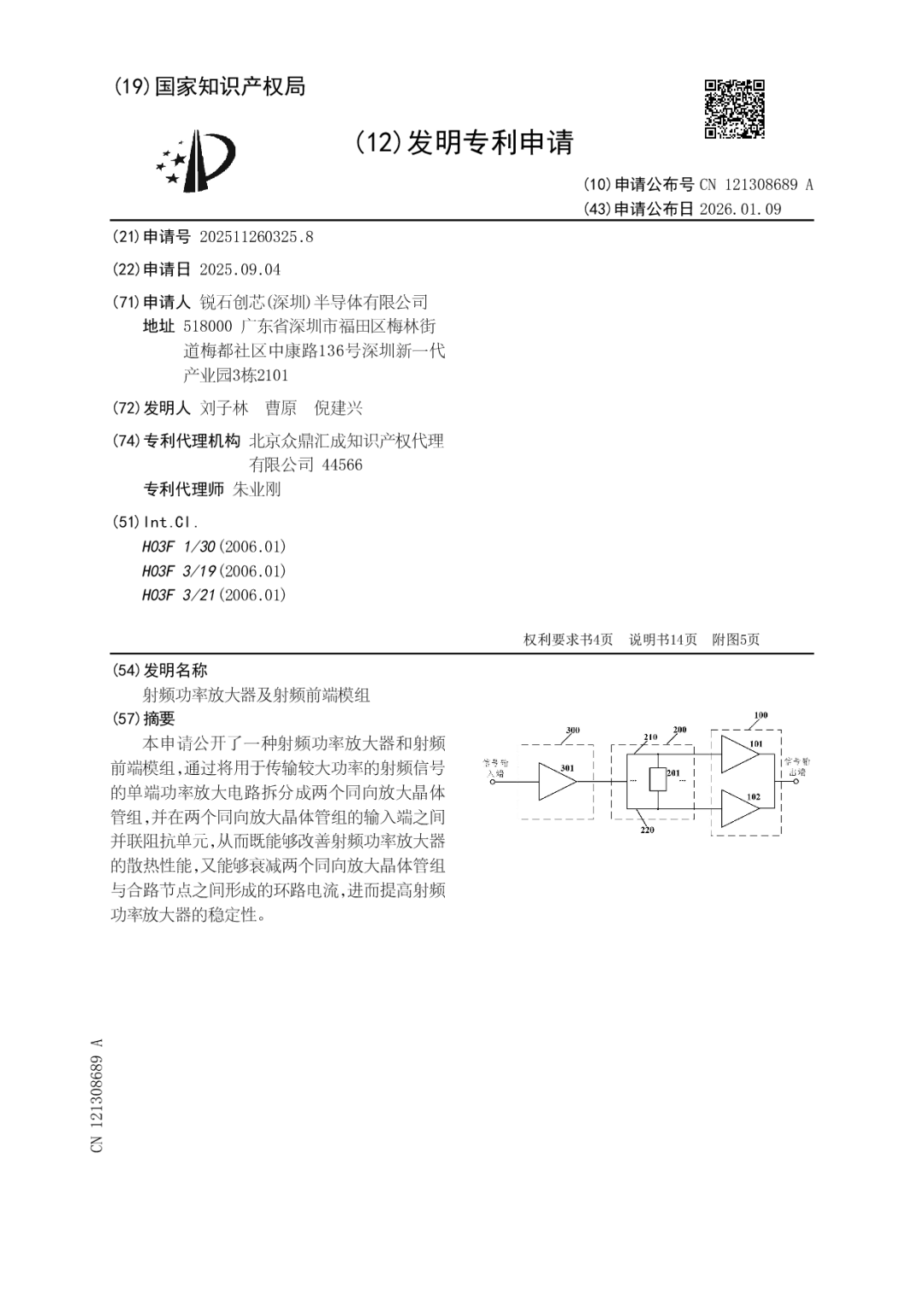

专利四:散热 + 稳定双突破!分流式射频功率放大器

申请号:202511260325.8核心定位:解决大功率放大器散热差、环路电流导致稳定性不足的问题

行业痛点

大功率射频放大器晶体管数量多,集中布局导致散热困难;拆分晶体管组后,支路寄生参数不平衡易产生环路电流,影响信号稳定性。

核心技术方案

专利采用 “晶体管组分流 + 阻抗单元抑制” 的双重设计,兼顾散热与稳定性:

  1. 同向晶体管组拆分

    :将单端功率放大电路的核心晶体管组拆分为两个同向放大晶体管组(输入信号相位一致),沿排布方向间隔设置,散热面积提升 2 倍以上。
  2. 跨支路阻抗单元

    :在两个晶体管组的输入端支路之间并联阻抗单元(等效电阻 5-10Ω),衰减寄生参数不平衡导致的环路电流,稳定性提升 35%。
  3. 频段精准适配

    :工作频段覆盖 [5.125GHz,7.125GHz],阻抗单元采用电容时,电容值 4-8pF,完美匹配高频段阻抗需求。

创新亮点

  • 无需额外散热器件,晶体管结温降低 20℃;
  • 阻抗单元仅在支路不平衡时起作用,平衡状态无插损;
  • 支持芯片级集成与基板级部署两种方案,适配不同量产需求。

应用场景

  • 大功率 5G 基站功率放大器、工业物联网网 关;
  • 车载大功率射频单元、应急通信设备。

总结:锐石创芯的射频技术布局逻辑

此次公布的四项核心专利,形成了 “前端模组 - 功率放大器 - 巴伦器件” 的全链条技术覆盖,精准命中 5G-A 时代的三大核心需求:

  1. 集成化

    :通过单布线层、无额外电感设计,降低模组体积与成本;
  2. 高性能

    :提升阻抗变换比、耦合度、共模抑制比,降低插损与寄生影响;
  3. 场景化

    :适配低压、大功率、高频段、车载等不同应用场景,兼容性强。

对于射频从业者而言,这些专利的设计思路极具参考价值 —— 无论是 “并联线圈 + LC 自匹配” 的极简设计,还是 “拆分耦合 + 反向走线” 的寄生抑制方案,都为行业提供了低成本、高性能的技术路径。未来,随着这些专利的工程落地,锐石创芯有望在 5G-A、车载射频、毫米波通信等领域进一步扩大技术优势。

注释:射频学堂原创或者转载的内容,其版权皆归原作者所有,其观点仅代表作者个人,射频学堂仅用于知识分享。如需转载或者引用,请与原作者联系。


来源:射频学堂
寄生参数电源电路电子ADS芯片通信电场理论控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-01-22
最近编辑:7月前
射频学堂
硕士 学射频,就来射频学堂。
获赞 187粉丝 417文章 1273课程 0
点赞
收藏
作者推荐

射频基础知识入门:从传输线到信号电平,一文吃透核心概念

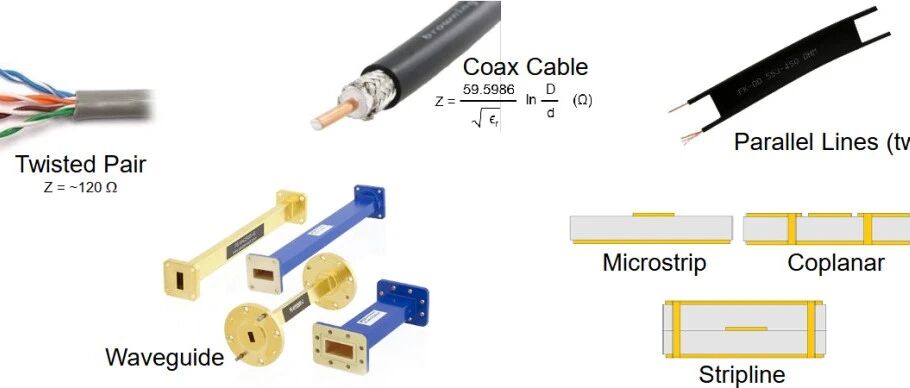

射频(RF)技术是无线通信、雷达、物联网等领域的基石,从手机信号传输到卫星通信,都离不开射频技术的支撑。但射频知识涉及较多专业概念和计算,入门门槛较高。本文基于 Rohde & Schwarz 的射频基础文档,用通俗语言拆解传输线、RF 连接器、dB 与信号电平三大核心模块,搭配实用案例和选型技巧,帮你快速搭建射频知识框No.1 传输线:射频信号的 “专用通道”1. 什么是传输线?传输线是具有受控几何结构的导波路径,专门用于高效传输高频射频信号。和普通电线(如夹子线)不同,它能避免信号因波长与线长接近而产生的严重衰减和失真。简单说:普通电线适合传输直流电、音频等 “长波长” 信号(波长远大于线长);而射频信号波长极短(比如 1GHz 信号波长约 30cm),必须用传输线约束信号的电场和磁场分布。2. 常见传输线类型及特性传输线类型 特性阻抗 核心应用场景 优势 双绞线 ~120Ω 低速有线通信(如以太网) 成本低、抗干扰强 同轴线Coax 50Ω/75Ω 射频测试、卫星电视 屏蔽性好、损耗低 微带线Microstrip 50Ω PCB 板上的射频走线(如手机、路由器) 集成度高、易加工 带状线Stripline 50Ω 多层 PCB 内部射频链路 屏蔽性好、信号稳定 波导Waveguide - 毫米波、高功率射频系统 损耗极低、功率容量大 常用传输线如下图所示:3. 为什么射频行业偏爱 50Ω 阻抗?这是一个行业共识,核心是折中平衡:30Ω:功率容量最大,但信号损耗大;77Ω:信号损耗最小,但功率容量不足;50Ω:兼顾两者优势,成为绝大多数射频系统的标准阻抗(如手机、测试仪器、基站);75Ω:主要用于有线电视、卫星通信,优先追求低损耗(长距离传输)。 No.2 RF 连接器:射频链路的 “桥梁”RF 连接器是传输线与设备、设备与设备之间的连接部件,其性能直接影响信号完整性。选择和使用连接器的核心是 “匹配频率、精度和场景”。注意:射频连接器的公母是按照内导体结构来区分的,如下图所示,带针的为Male,带孔的为Female。还有一些连接器是不区分公母的,如下图所示不同连接器结构的工作频率范围如下图所示1. 常见 RF 连接器核心参数表连接器类型 最高频率 阻抗 精度等级 核心应用 关键特性 BNC 4GHz 50/75Ω 生产级 示波器、低中频设备 卡扣式连接,方便快捷 SMA 18GHz 50Ω 生产级 手机测试、路由器、WiFi 设备 小型化、成本低、应用最广 RP-SMA 18GHz 50Ω 生产级 WiFi 天线、无线路由器 极性反转,避免混用普通天线 Type N 18GHz 50/75Ω 全等级 基站、户外设备、测试仪器 防水耐用,屏蔽性强 3.5mm 33GHz 50Ω 仪器级 矢量网络分析仪、高精度测试 兼容 SMA,重复连接性好 2.92mm(K) 40GHz 50Ω 仪器级 毫米波测试、高频通信 兼容 SMA/3.5mm,频率更高 2.4mm 50GHz 50Ω 计量级 高端高频测试设备 机械精度高,损耗极低 1.0mm 110GHz 50Ω 计量级 太赫兹系统、尖端科研 超高频兼容,成本较高 2. 连接器选型 3 个关键原则频率匹配:所选连接器最高频率必须高于系统工作频率(如 5G n78 频段 3.5GHz,可选 SMA/Type N/3.5mm);精度适配:生产场景选 SMA/BNC(成本低),实验室测试选 3.5mm/2.92mm(精度高);兼容性:避免混用不兼容连接器(如 1.0mm 无法与其他类型直接连接,SMA 可兼容 3.5mm 但需注意损耗)。3. 连接器使用避坑技巧连接前必做:检查连接器是否有金属碎屑、污渍,用 99% 异丙醇 + 泡沫棉签清洁(禁用普通棉签,避免残留纤维);正确连接:沿同轴对齐连接器,只旋转耦合螺母(不转内部导体),手指拧紧后用扭矩扳手按规格加固(如 SMA 扭矩 5in-lb);存储保护:不用时套上塑料端帽,避免连接器面朝下放置,防止灰尘或划伤。No.3 dB 与信号电平:射频的 “计量单位”射频信号的功率、电压范围极广(从 100kW 的电台信号到 pW 级的接收噪声),普通线性刻度无法表达,因此引入对数刻度(dB) 和专用单位,核心是 “简化计算、统一标准”。1. 核心概念:dB 是什么?dB(分贝)是表示 “功率 / 电压比值” 的对数单位,公式核心:功率比:dB = 10 × log10(P2/P1)(比如功率翻倍,即P2/P1=2,对应 3dB);电压比:dB = 20 × log10(V2/V1)(电压与功率成正比,需平方关系,因此系数为 20)。常见 dB 值速记(不用计算器也能算):功率比 电压比 dB 值 通俗含义 2:1 √2:1 +3dB 功率翻倍 10:1 √10:1 +10dB 功率扩大 10 倍 1:2 1:√2 -3dB 功率减半 1:10 1:√10 -10dB 功率缩小 10 倍 2. 常用绝对单位:dBm、dBV、dBuVdB 是相对值,搭配参考标准后成为绝对单位,射频领域最常用:3. 实用换算案例(50Ω 系统,射频标准阻抗)案例 1:将 25mW 转换为 dBm → 10 × log10(25) ≈ 14dBm;案例 2:1V RMS 电压对应的功率和 dBm → 功率P = V²/R = 1²/50 = 0.02W = 20mW → dBm = 10 × log10(20) ≈ 13dBm;案例 3:-100dBm 对应的电压 → 先算功率P = 10^(-100/10) × 1mW = 0.1pW → 电压V = √(P×R) ≈ 2.24μV。 4. 关键信号电平参考(50Ω 系统)No.4 射频基础实用技巧:避免新手踩坑传输线选型PCB 设计优先用微带线(表层)或带状线(内层),确保特征阻抗 50Ω;长距离传输用同轴线,避免信号衰减; 连接器损耗控制高频场景(>18GHz)选空气介质连接器(如 3.5mm/2.4mm),减少介质损耗; 信号电平判断用 dBm 快速估算信号强度 ——-30dBm 以上是强信号(可能过载),-70~-100dBm 是常见通信信号,-120dBm 以下是弱信号(接近噪声); 测试校准连接测试仪器时,先校准传输线和连接器的损耗,避免因连接问题导致测量误差。 核心要点总结射频基础知识的核心是 “三大支柱”:传输线(信号通道)、连接器(链路桥梁)、dB 与信号电平(计量标准)。掌握这些内容,就能理解射频系统的基本工作逻辑:传输线保证信号 “无失真传输”;连接器保证链路 “低损耗连接”;dB 单位保证信号 “精准计量”。射频技术看似复杂,但只要从基础概念入手,结合实际应用场景理解,就能逐步掌握。如果需要进一步深入,可重点关注信号衰减计算、阻抗匹配等进阶内容。注释:射频学堂原创或者转载的内容,其版权皆归原作者所有,其观点仅代表作者个人,射频学堂仅用于知识分享。如需转载或者引用,请与原作者联系。来源:射频学堂
