高边坡立面图一键自动绘制

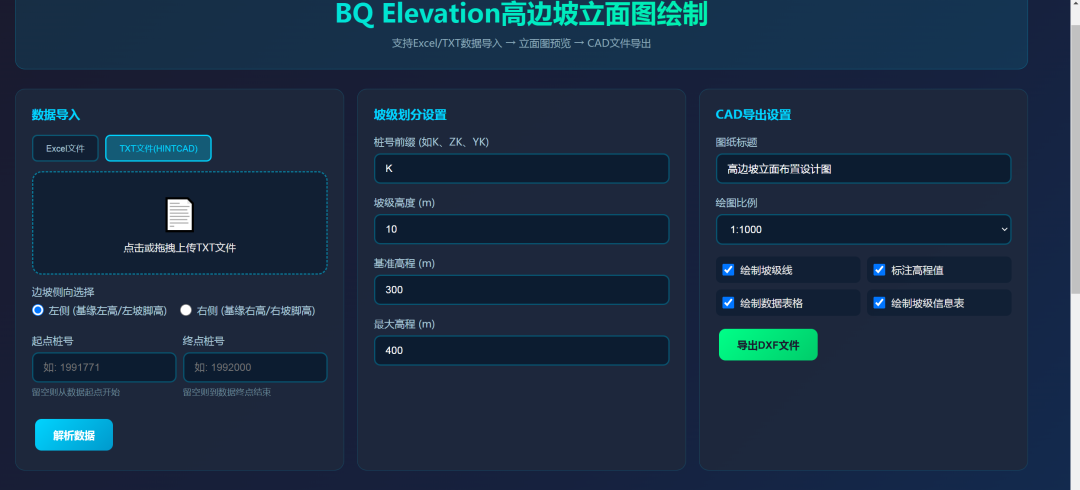

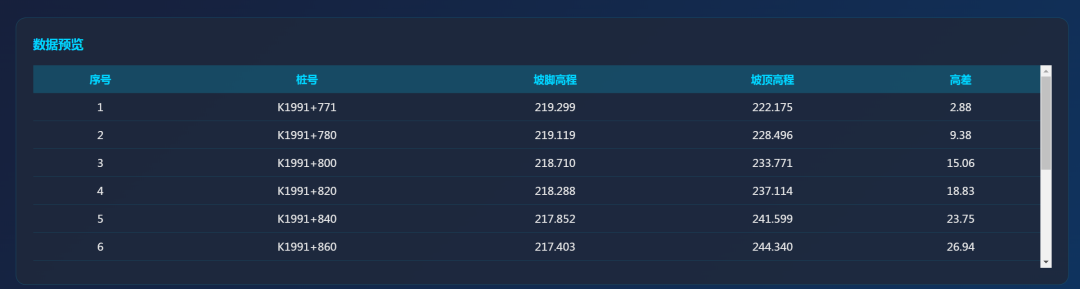

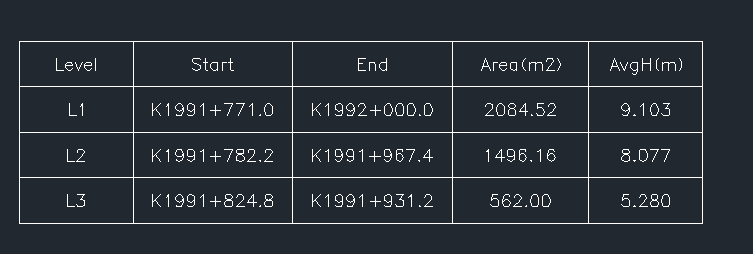

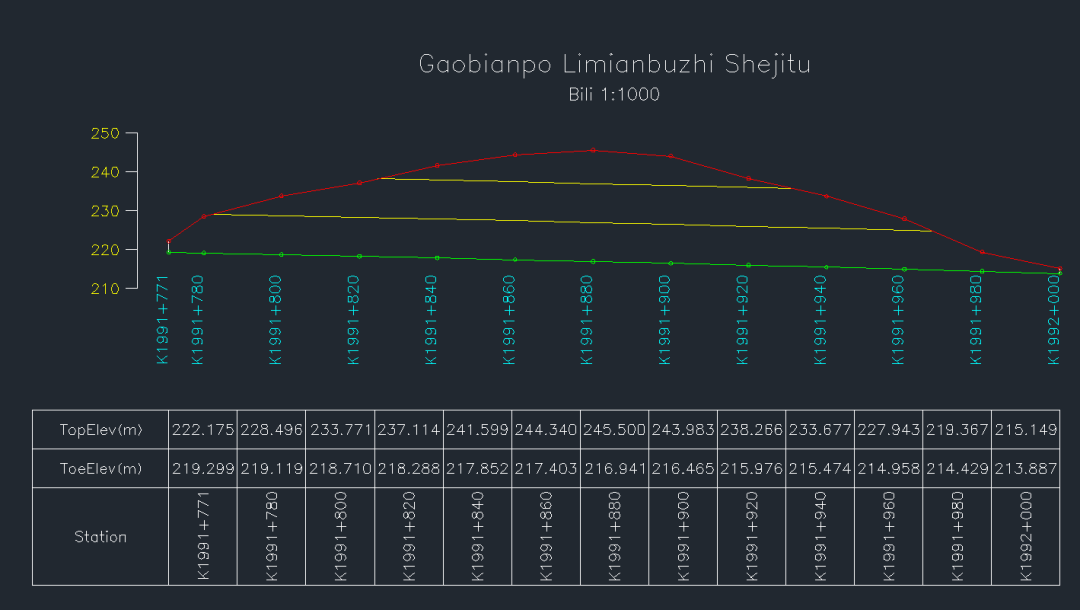

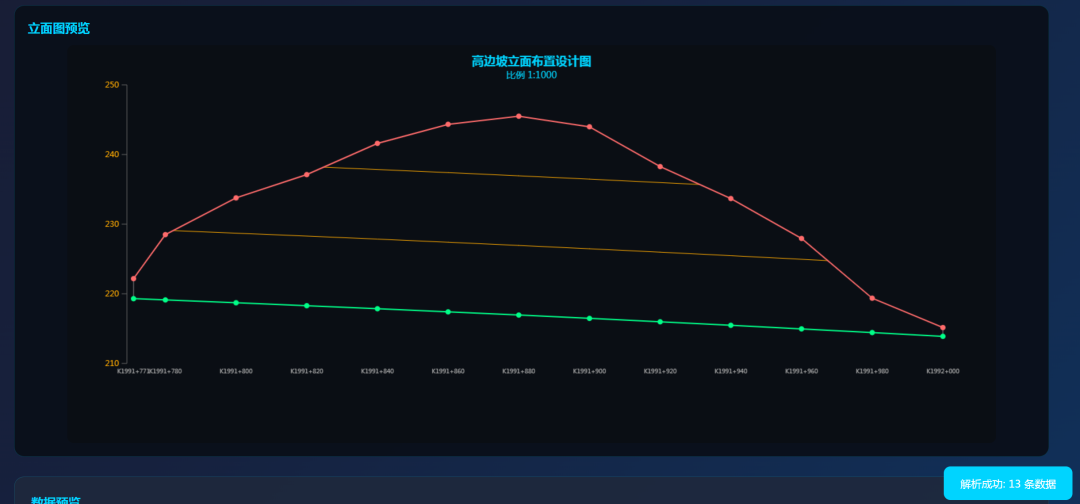

纬地tf数据修改后缀为txt，然后导入后随便输入高边坡段落起终点，将分级高度及桩号前缀修改后，点解析数据后，其他自动更新。 如1991771-1992000段，立面图自动预览，还有数据预览功能。 然后导出dxf，文字由于容易不同机子乱码所以改为拼音和英文，大家可以自行修改为中文，字也不多，全部高边坡立面图绘制完成后点替换文字即可。同时，会发现坡脚线和坡顶线均根据实际纬地数据高程绘制，并不是坡脚线水平的，与实际一致，而且有坡脚和坡顶的高程数据。还会单独生成一个坡级信息表，每一级坡的起终点桩号、坡级面积及平均高度均自动计算。 花了3小时程序编制完成，为了项目上进一步提高自动化水平。思路很简单，就是要积极思考，就像路肩墙护栏考虑汽车冲撞力的偶然荷载，老大哥和我说找不到冲撞力要不算了，我让他继续找找交安规范，找到了力，然后又说算不过，要不不算了，其他项目也没算过。所以说每个人都有惰性，但解决问题的勇气是否具备是你能否将设计做好的关键点，因为土木没啥高科技，就是要有这份勇气！ 著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2026-01-22
最近编辑：8月前
