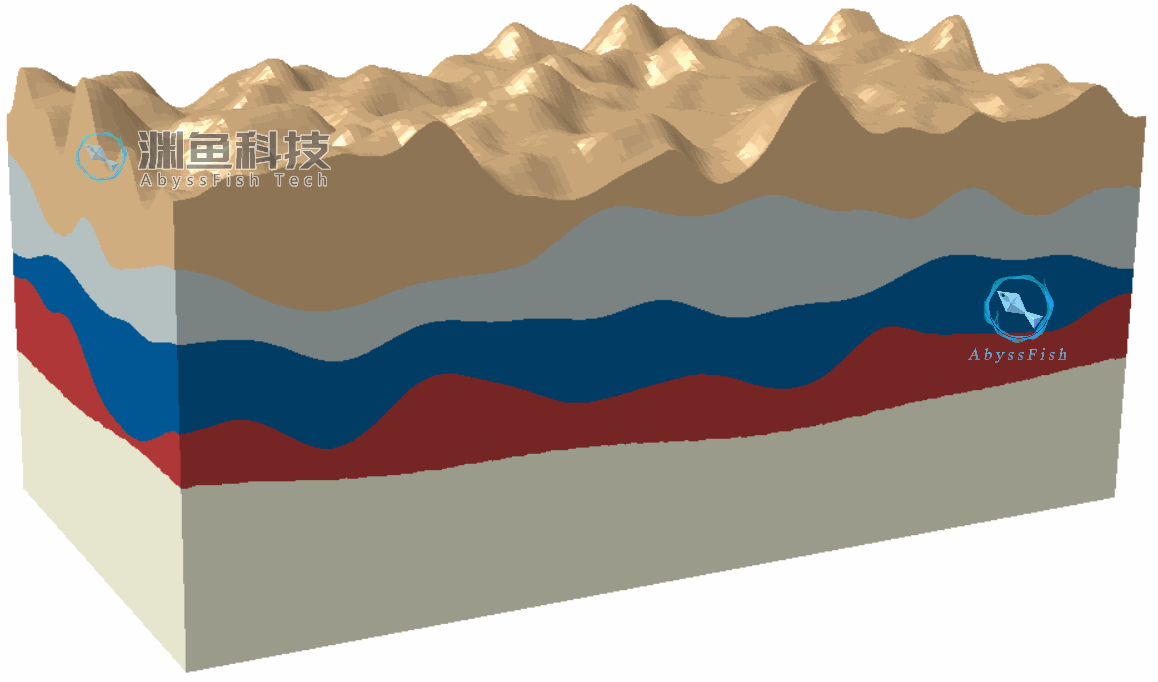

ABAQUS随机地层土层建模地质分层模型

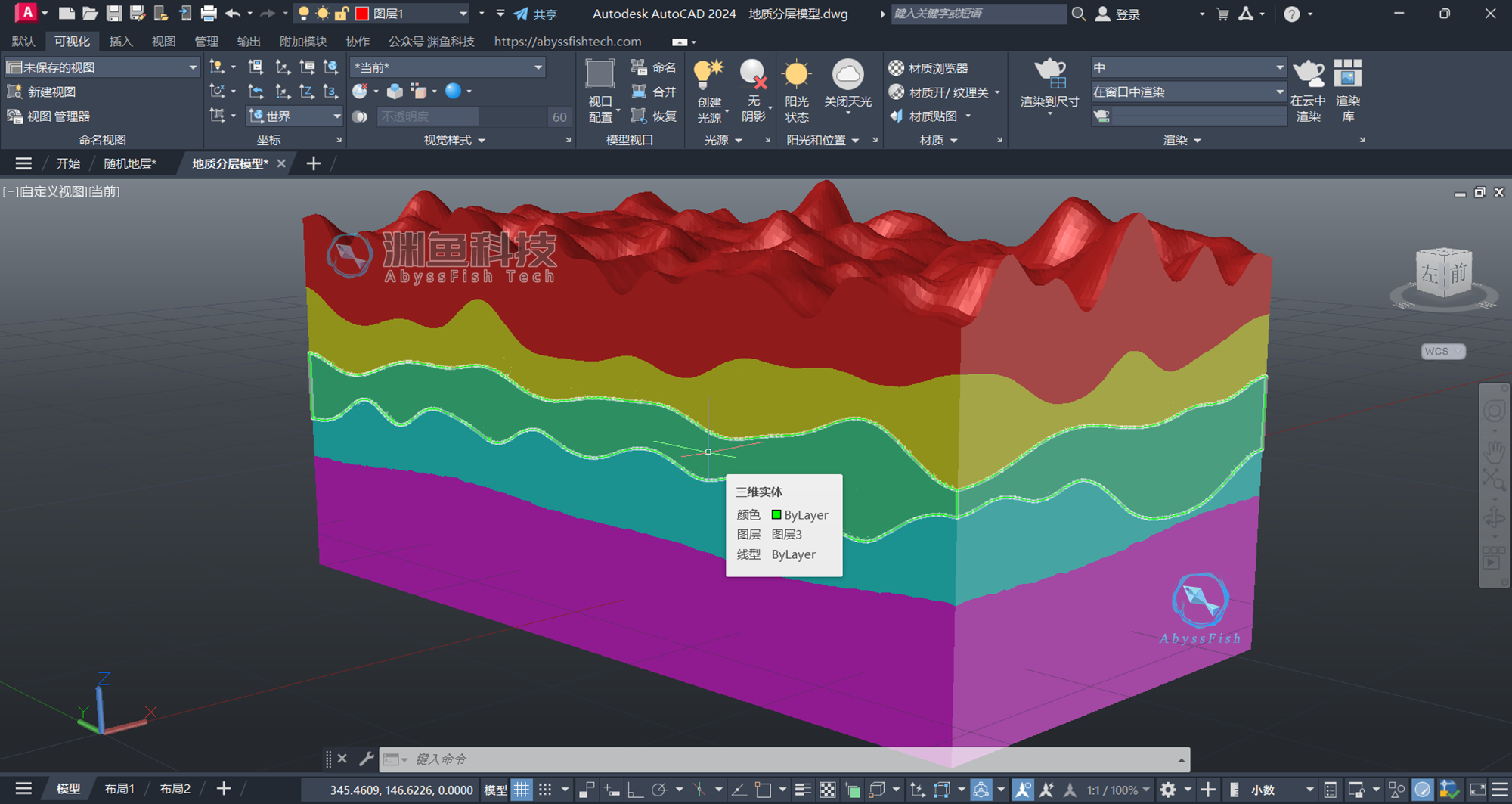

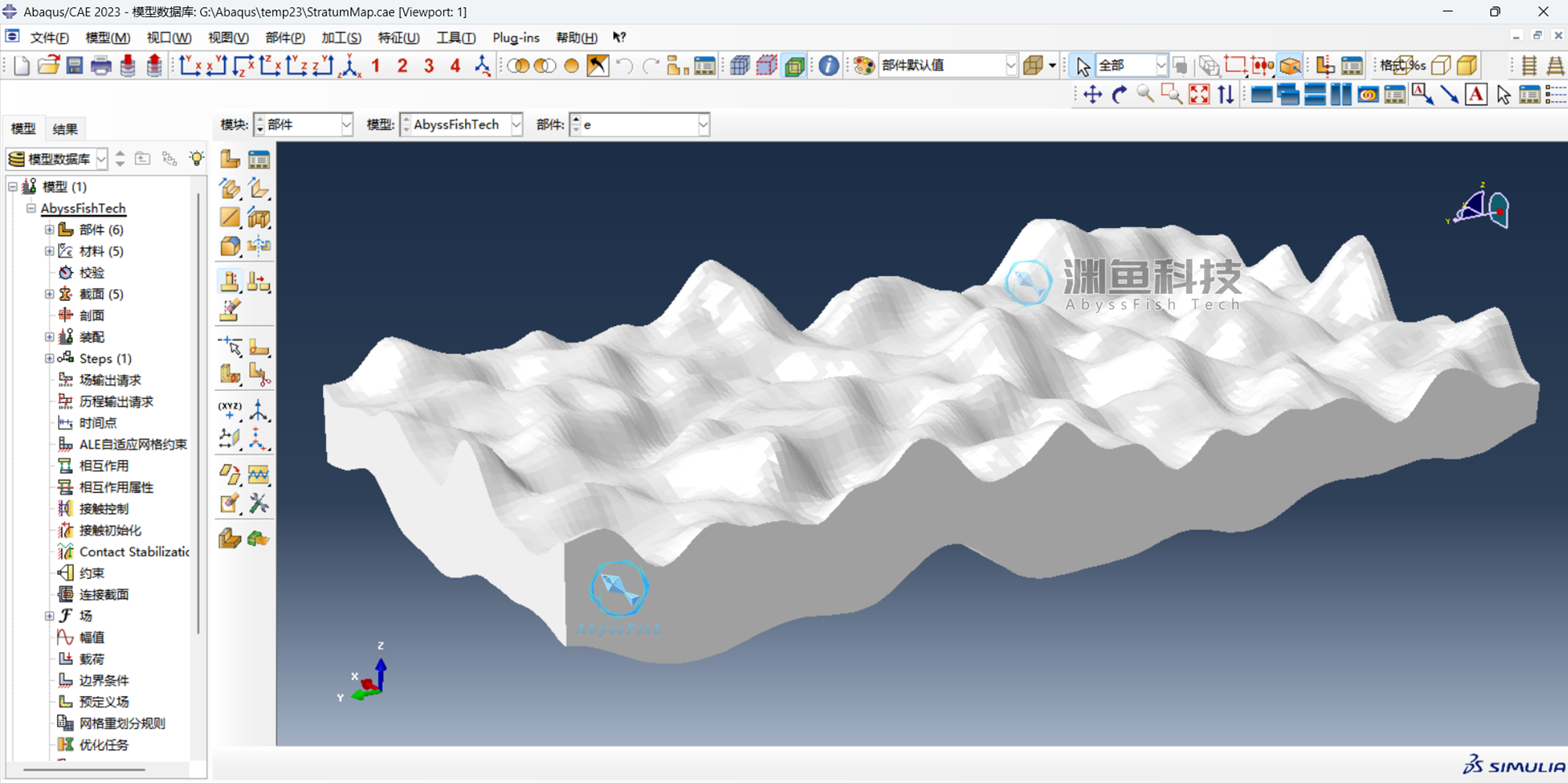

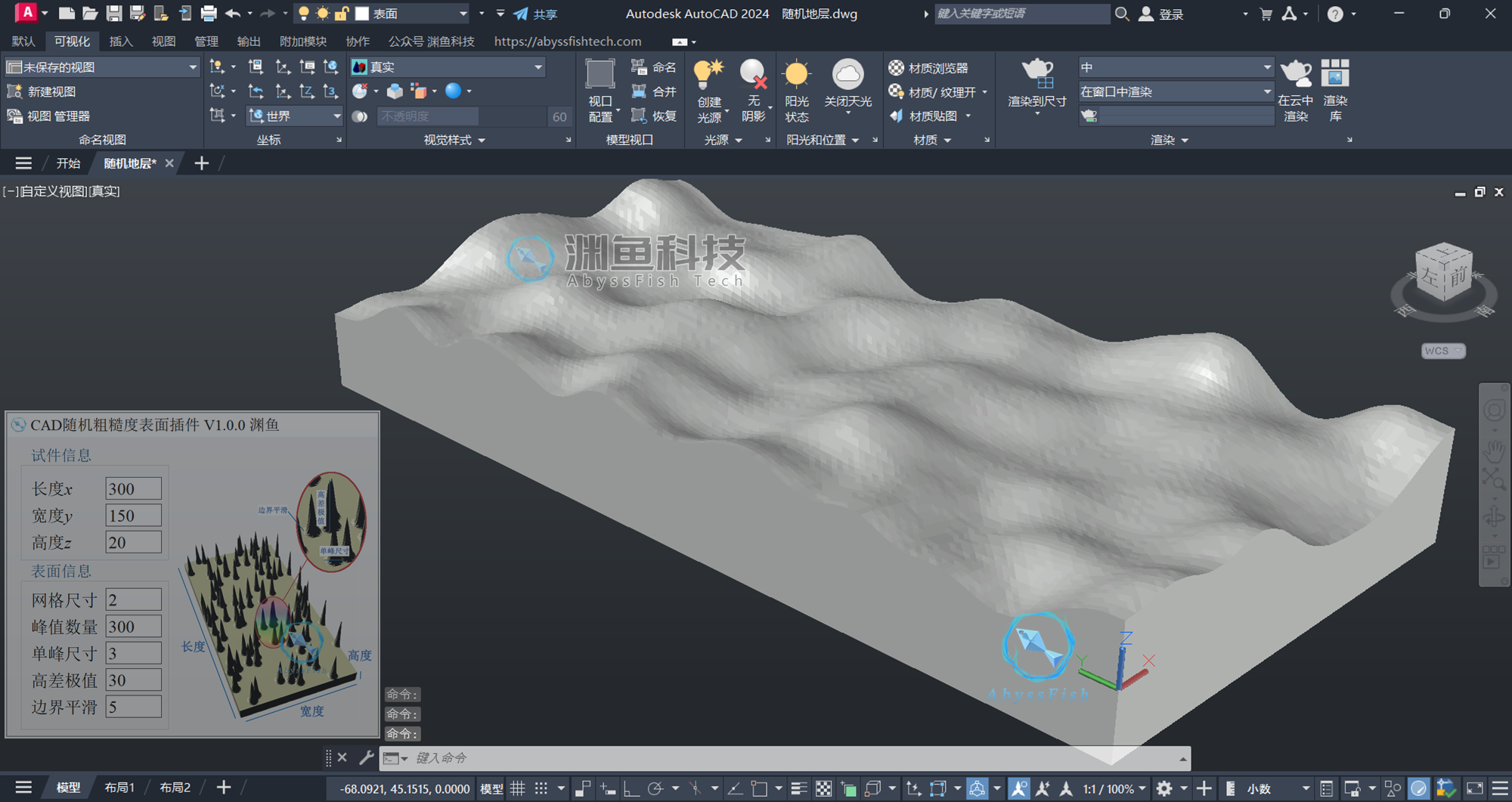

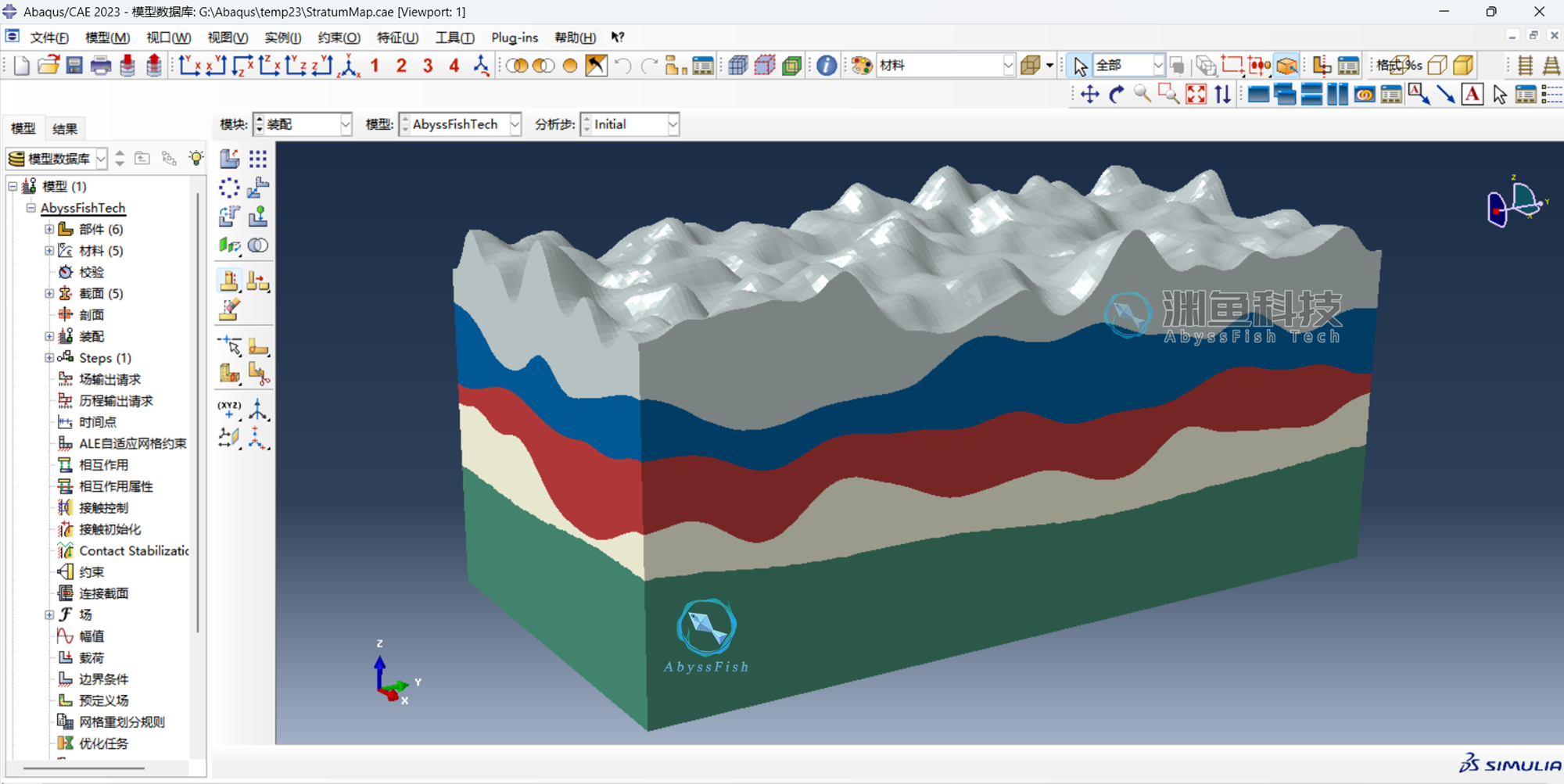

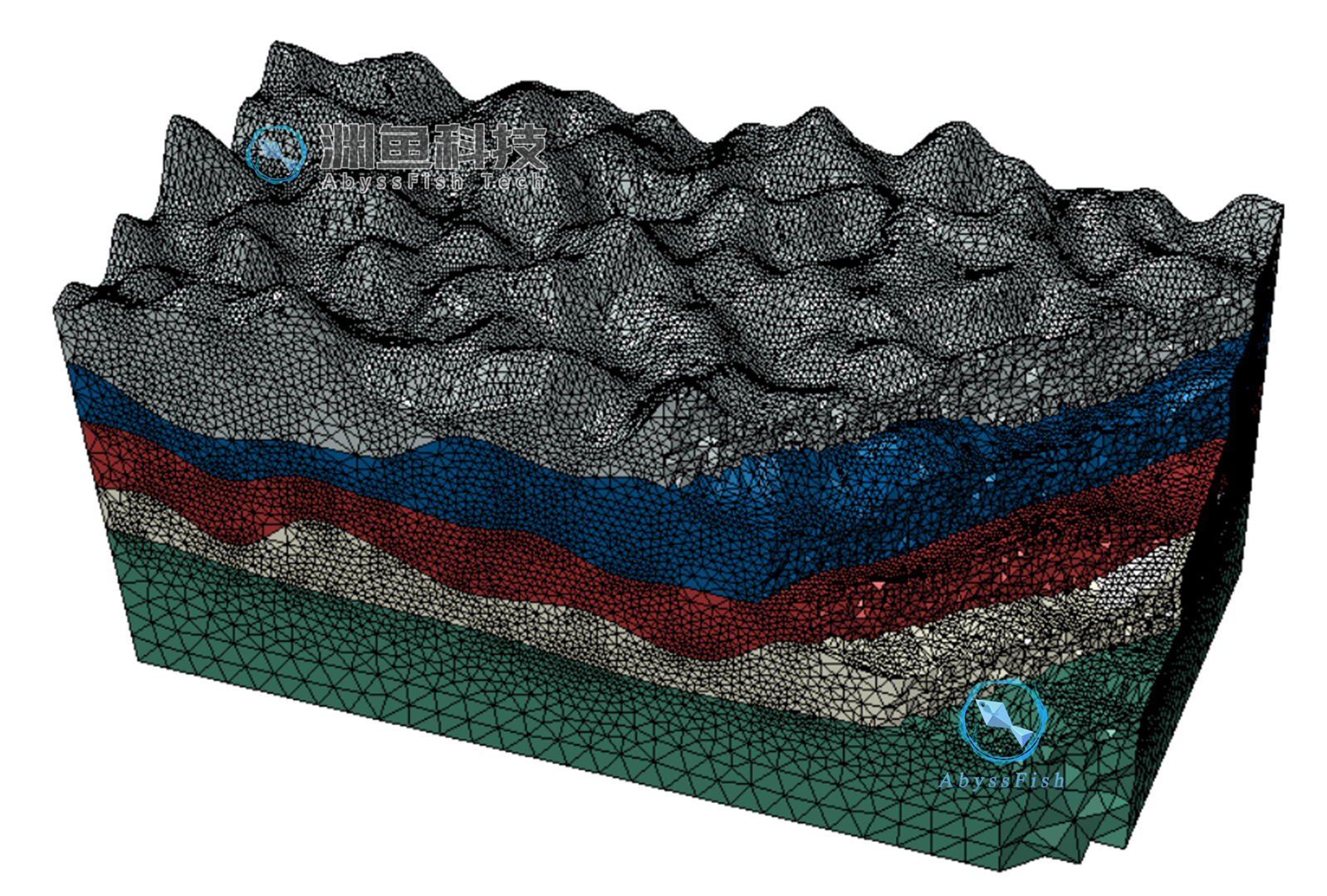

插件介绍CAD随机粗糙度表面插件可用于在AutoCAD软件内生成随机高度分布的表面三维实体模型，适用于科研论文绘图、有限元建模、随机地形模拟等方面的应用。插件可指定的参数有三维模型的长、宽、高；随机粗糙度表面信息中网格尺寸控制模型生成的精细程度，网格尺寸越小，模型精细度越高；峰值数量控制随机粗糙度中凸起的数目；单峰尺寸为凸起的平均直径（x，y平面方向），控制凸起的大小；高差极值控制粗糙度凸起的峰值高度（z轴方向）；边界平滑控制粗糙度边缘的平滑程度。插件绘图前会绘制草图模型进行预览，草图模型建立速度较快，用户自行决定是否进行CAD构建相应的模型，可大幅度节省建模时间。下面以100×100×1的试件，展现各个粗糙度控制参数的影响，模型仅以草图形式展示。网格尺寸：峰值数量：单峰尺寸：高差极值：边界平滑：应用场景插件可运行在Windows7、8、10、11系统上，同时需要有Autodesk公司的AutoCAD软件支持，兼容AutoCAD2010~2024全版本，不支持精简版本的CAD软件及其他厂商的CAD软件。插件生成的模型可进行渲染出图，应用于论文中，或导入ANSYS、COMSOL、Abaqus、Fluent、LS-DYNA、Hyperworks等主流CAE有限元软件内进行仿真模拟。Abaqus随机高度表面粗糙度ANSYS随机表面高度模型COMSOL随机表面生成表面粗糙度模型插件生成的随机粗糙度表面模型对有限元计算提供完美支持，以下为COMSOL中生成随机表面进行达西渗流流速模型。说明提醒插件需要注册，注册完成后注册的计算机永久可用，售价为单机许可的价格，购买后请联系作者获取许可证。样图下载插件生成的样图模型下载，CAD2018版本dwg及iges文件，联系作者可提供有限元软件导入技术支持。https://www.fangzhenxiu.com/blueprint/7728065/
