【NVH科普-20】整车、内饰车身与白车身的 “模态联动”：让汽车不共振、更安静的底层逻辑

你开车时遇到的“莫名抖动”“低频嗡嗡响”，往往是车身各部分“振动频率撞在一起”导致的——而整车、内饰车身和白车身模态关联技术，就是通过理清三者的振动关系，提前避开共振，从源头保证NVH性能。

一、什么是“模态关联”？三者振动是“牵一发而动全身”

整车是个“系统集 合体”：白车身（裸框架）搭载内饰车身（装了内饰的车身），再加上动力、底盘等子系统，才组成整车。这三者的振动频率（模态）不是孤立的，而是相互关联：

• • 白车身的模态是“基础振动特性”；
•

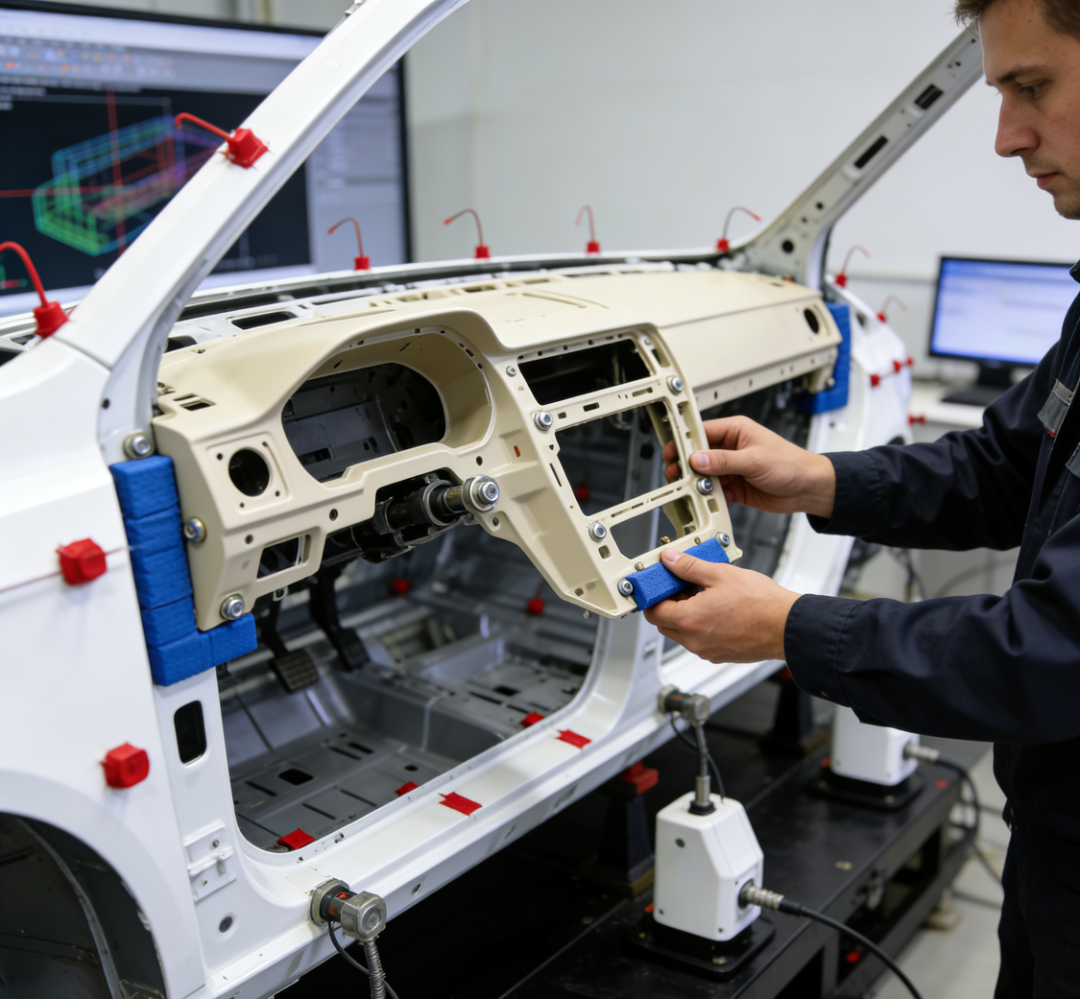

• • 内饰车身会改变白车身的振动（比如内饰材料的重量、刚度会影响整体频率）；
•
• • 整车模态是前两者加子系统后的“最终振动表现”。
•

二、模态关联技术是怎么用的？提前“避频”防共振

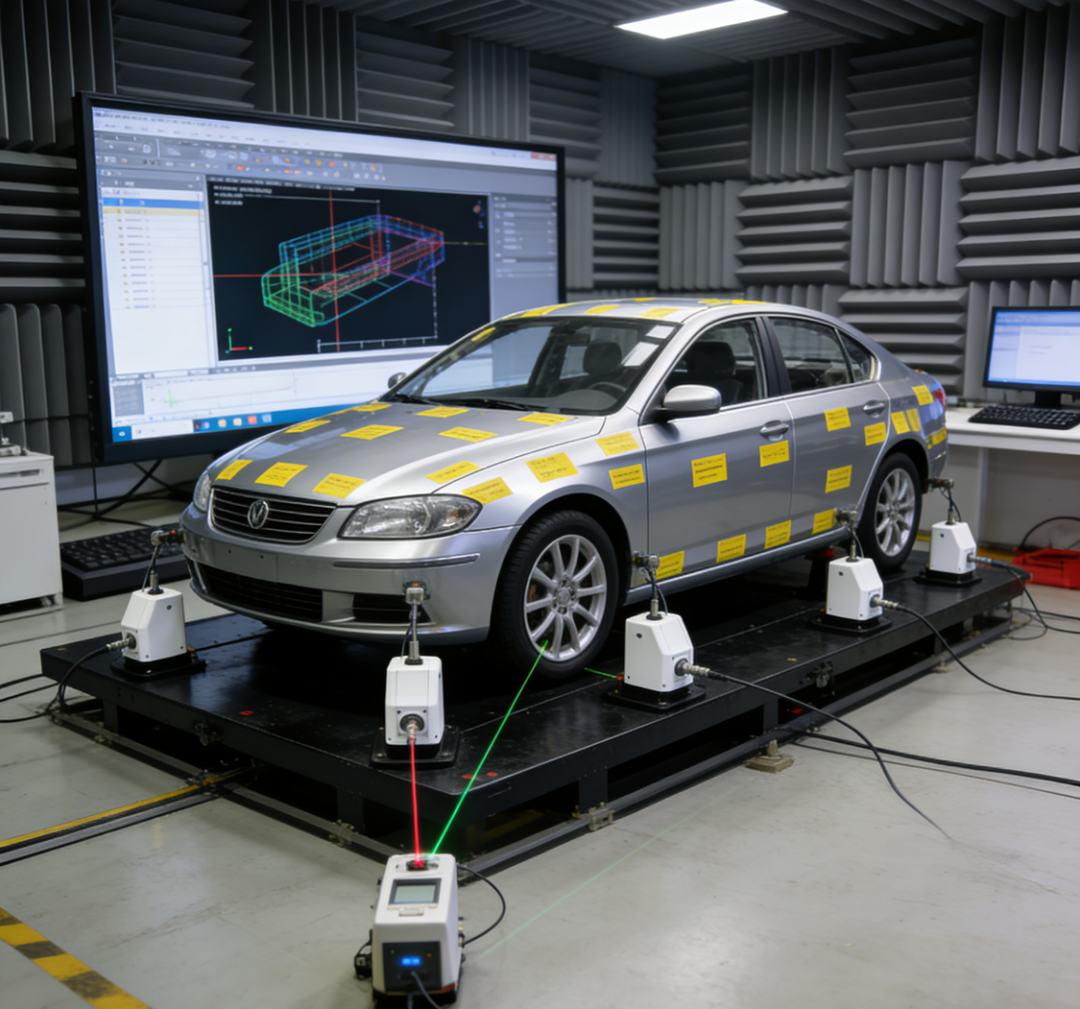

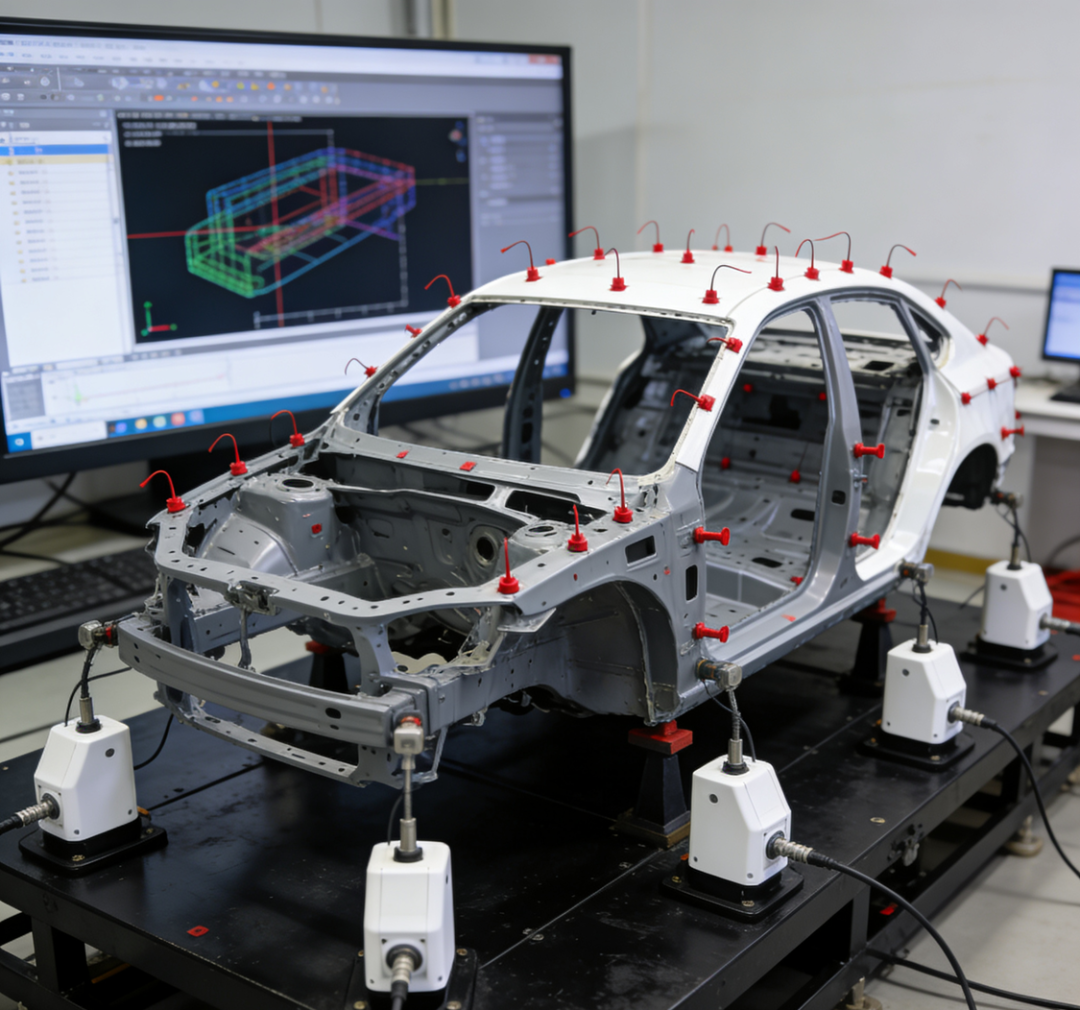

工程师会通过测试（如图里的模态试验）和CAE分析，总结出三者的关联规律：
比如数据显示，白车身的垂直弯曲频率（BIW）和整车的垂直弯曲频率（TOTAL）之间，存在一个比例常数K（通常在1.7~1.9之间）——知道了白车身的模态，就能提前算出整车的模态范围。

有了这个关联规律，就能在开发前期做“避频控制”：

• • 先把白车身的模态频率控制在目标区间；
• • 再确保内饰、子系统的模态频率，和白车身、整车的频率“错开”；
• • 最终让各部分振动频率不重叠，避免共振产生的抖动和噪声。

三、这么做的好处：前期就把NVH问题“掐灭”

要是不管模态关联，等整车造出来才发现共振，再整改就要拆结构、加配重，又费钱又费时间；而用模态关联技术：

• • 能在白车身阶段就预判整车NVH表现；
• • 提前调整各部分的模态频率，从源头避免共振；
• • 让整车开起来更安静、不抖，提升驾驶体验。

比如某款新车开发时，通过模态关联算出白车身模态要控制在35Hz左右，才能让整车模态避开发动机的28Hz振动频率——提前把白车身的加强筋调整了位置，最终整车开起来完全没有低频共振。
