Comsol混凝土电加热及热膨胀模拟



























混凝土是建筑行业核心材料。





作者 |卷积Ace

编辑 | 赵佳乐

图| 软件截图

混凝土用于浇筑独立基础、条形基础、筏板基础等，抵御地面沉降与荷载，保障建筑整体稳定性。在市政建筑领域，桥梁、隧道、道路、堤坝、管廊等工程也大量依赖混凝土，尤其钢筋混凝土可进一步提升结构抗拉性与承载能力。其性能可通过配比调整适配不同工况，是现代建筑工程安全与耐久性的重要保障。

在土木工程领域，混凝土作为核心结构材料，广泛应用于工业厂房、桥梁隧道、核电设施、高温窑炉等各类工程。此类结构在制造过程中，常面临高温环境作用，如工业生产中的热辐射、火灾工况、地热传导及冬季防冻融加热等，易引发混凝土温度场分布不均，进而产生热膨胀变形，且伴随热应力累积。

混凝土的热膨胀特性受骨料类型、含水率、密实度及温度梯度影响显著，若热变形受到约束，易导致结构开裂、强度衰减，严重时破坏整体稳定性，威胁工程安全。传统试验方法难以精准捕捉混凝土内部温度、应变及应力的动态耦合规律，且存在周期长、成本高、工况复刻难度大等局限，无法满足复杂工程的设计与优化需求。

Comsol多物理场仿真平台可实现电-热-结构场精准耦合，直观呈现混凝土加热及膨胀全过程的场量变化，量化温度梯度、热膨胀量与热应力分布规律。该模拟能为土木工程结构的抗热设计、材料配比优化、裂缝防控及服役寿命评估提供科学依据，有效规避试验风险、降低工程成本，对提升高温工况下混凝土结构的安全性与耐久性具有重要工程价值和学术意义。

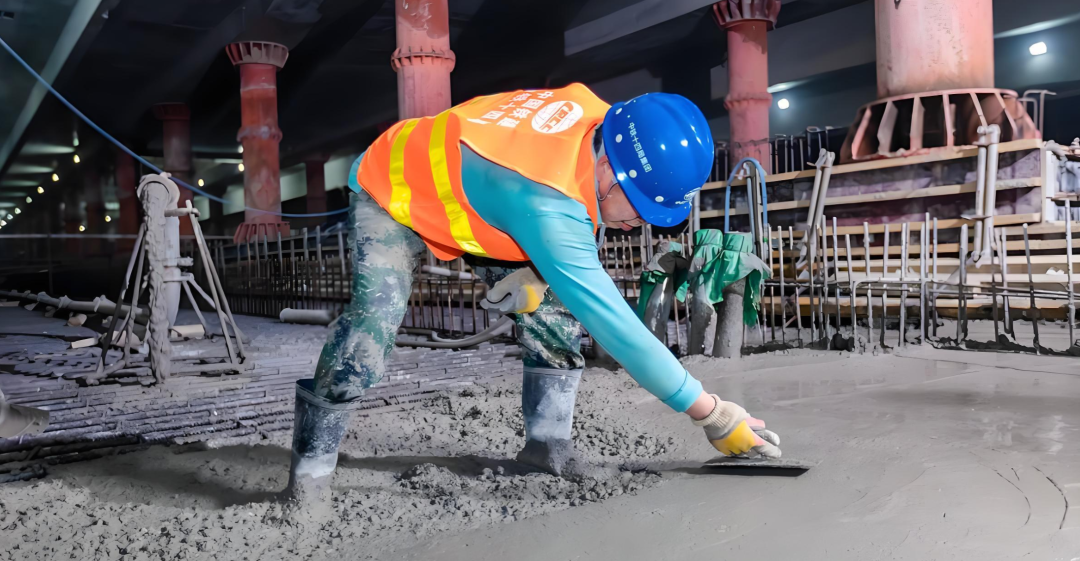

图1. 混凝土建筑材料

（1）几何模型

根据设计图纸搭建了混凝土二维简化模型，主要包括混凝土材料和金属加热电极，具体简化模型如图2所示。模型计算过程需设置材料的电导率、相对介电常数、密度、比热容、导热系数和热膨胀系数，为了结果的准确性，以上参数均从相关论文资料以及现有实验数据中获得，如图3所示。

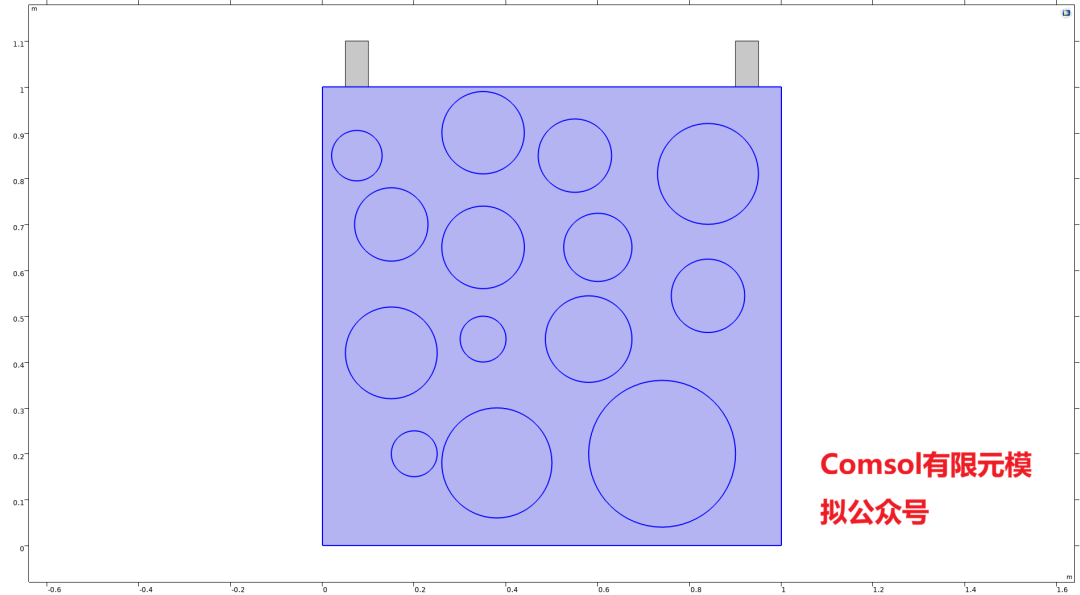

图2. 几何模型

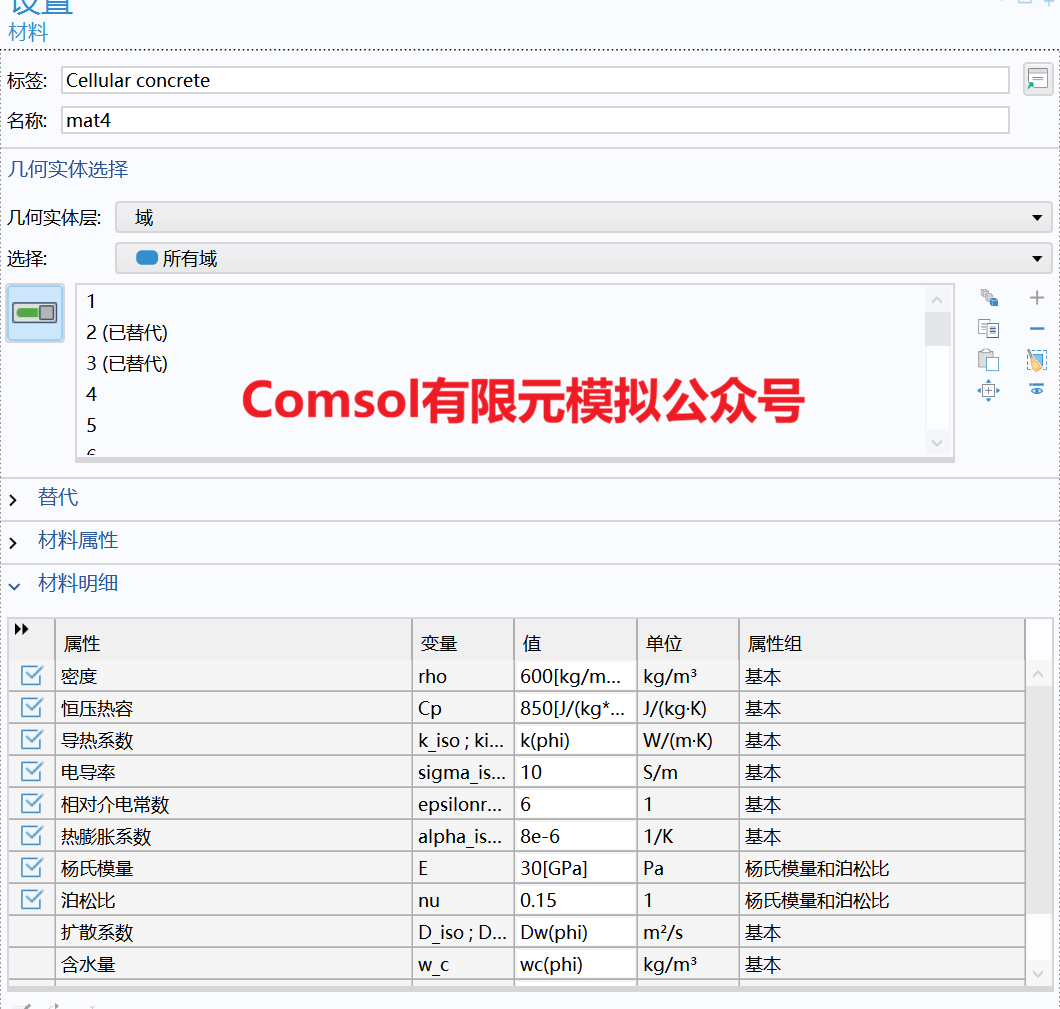

图3. 材料参数

（2）物理场边界条件

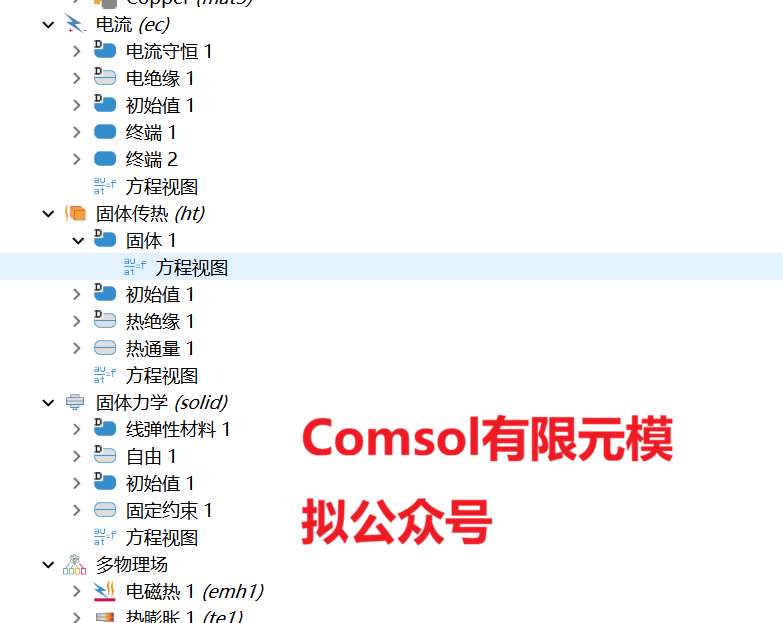

图4. 边界条件

（3）网格划分

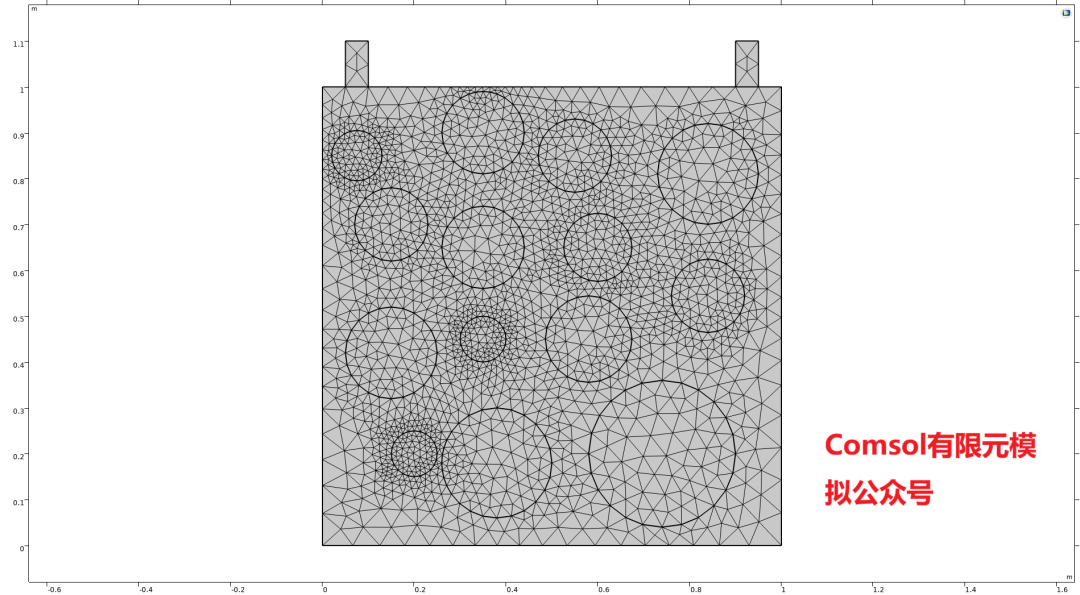

图5.网格分布

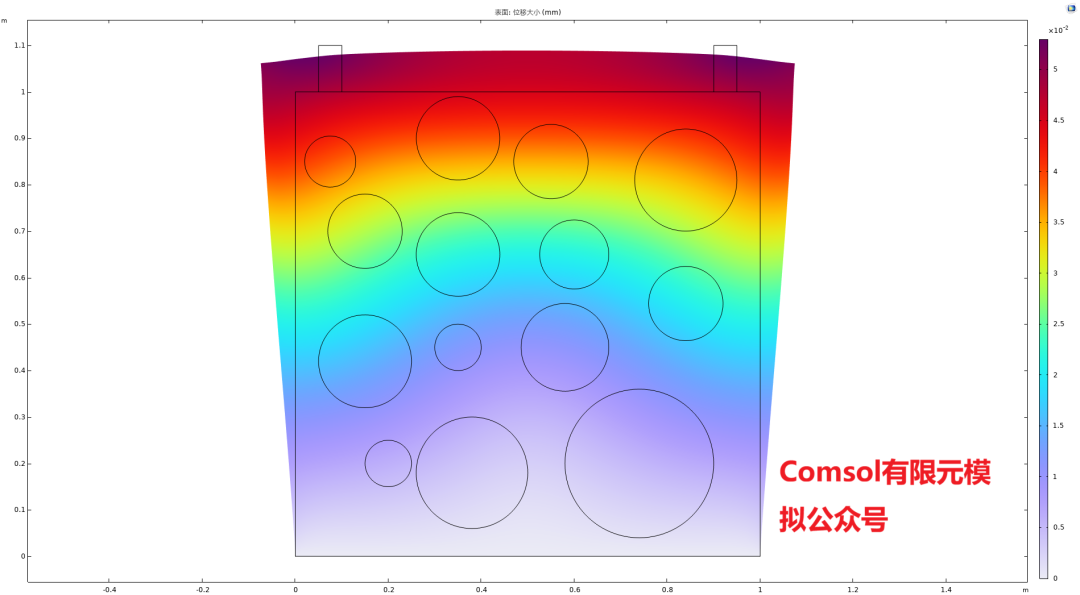

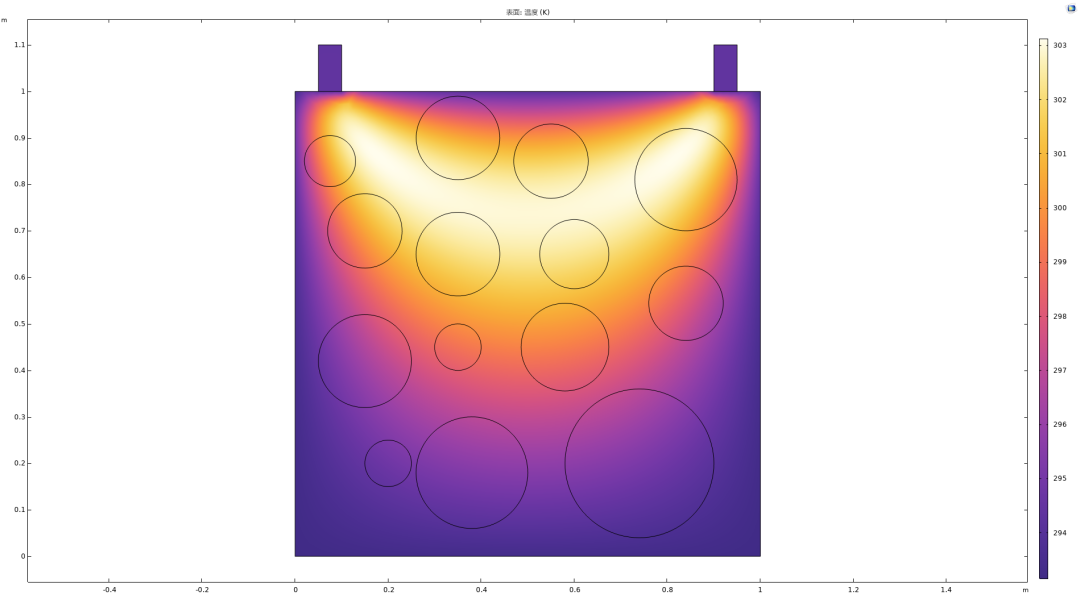

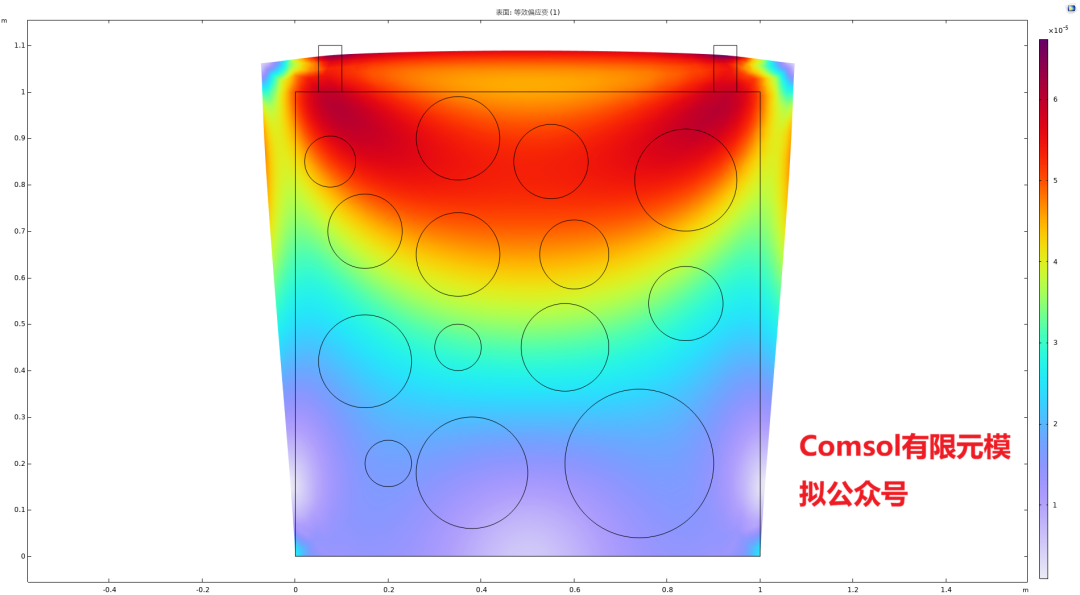

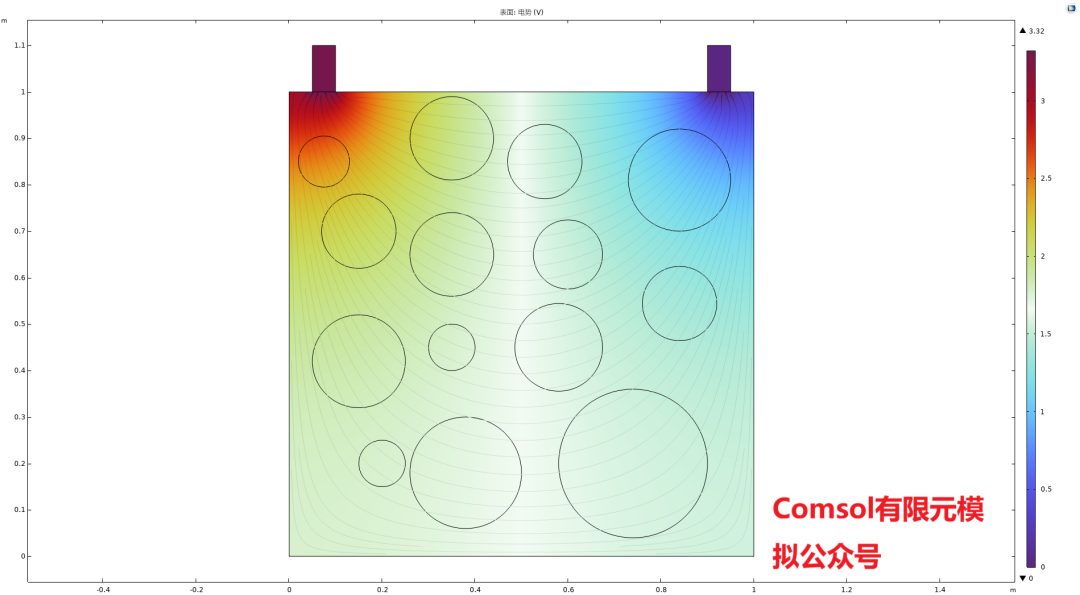

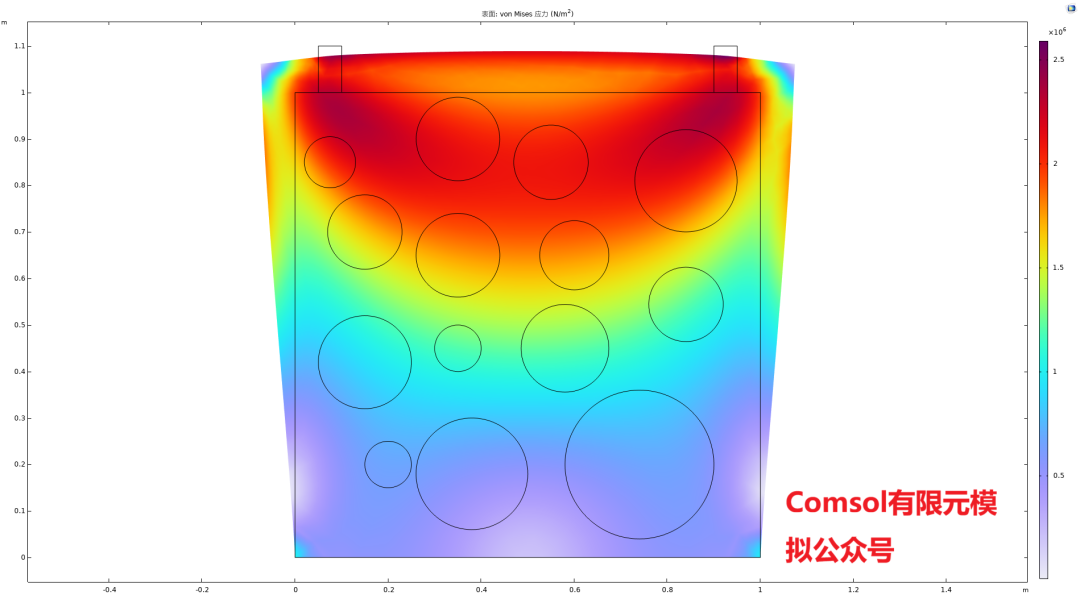

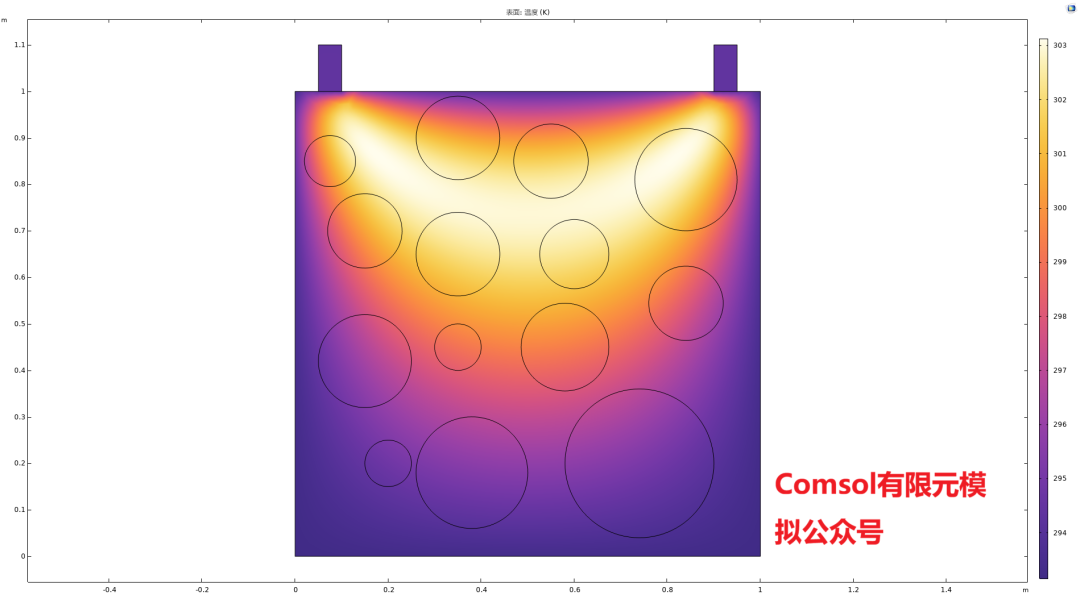

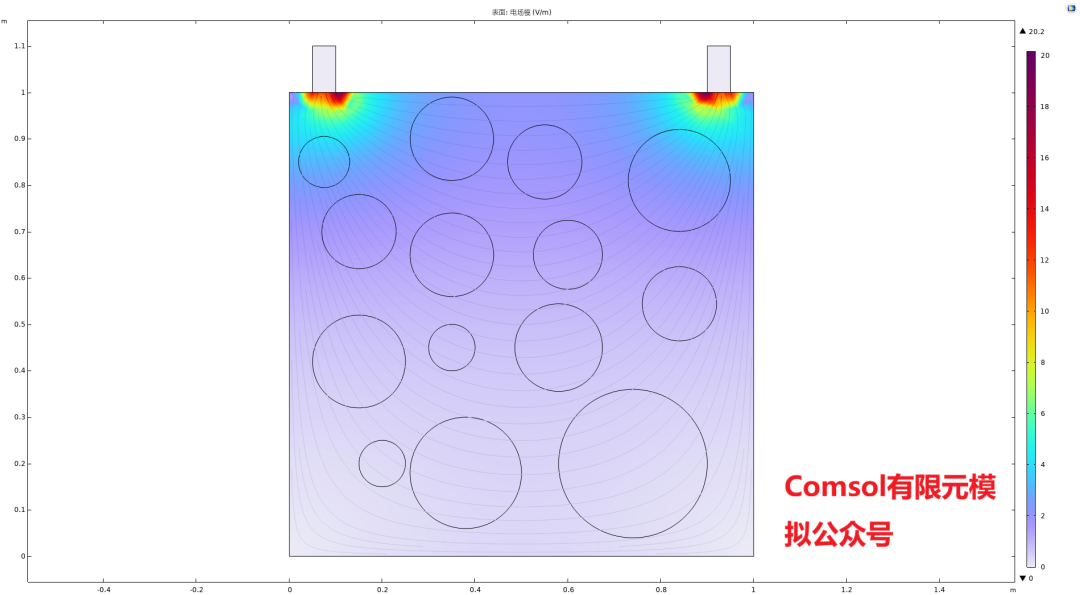

（4）结果展示
