接触磨损怎么做?细说ANSYS帮助文档中的接触磨损仿真案例!

7月前浏览633


前两期文章中,本公 众号论述了一些磨损的基础知识,并讲解了ANSYS中磨损的理论知识。链接如下:

材料磨损与材料性能关系简析!减小摩擦和磨损有哪些措施?

磨损分析案例前瞻,一文速通ANSYS 接触磨损分析理论!


本文以ANSYS中的官方案例,描述磨损分析的过程。理论结合实践,更深入理解磨损分析。



--01--

建模与有关设置


①模型及模型简化

帮助文档中,官方案例是一个半径为30mm的半球形铜环在由钢制成的矩形环上旋转,该矩形环的内半径为50mm,外半径为150mm。半球形环从旋转轴的中心(位于100mm处)开始与平环相触。该半球环承受着4000N/mm2的压力载荷,并以100,000转/秒的频率进行旋转。半球环在矩形环上的滑动会导致环体磨损。

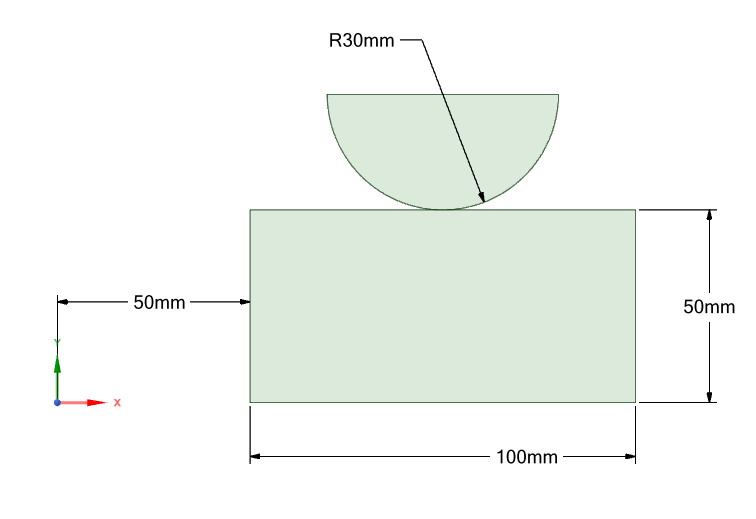

在spaceclaim中建模如下图所示。这里需要注意:ansysworkbench中二维轴对称模型软件要求对称轴必须为整体坐标系下的y轴,因此在建模时,必须以y轴为对称轴建模。

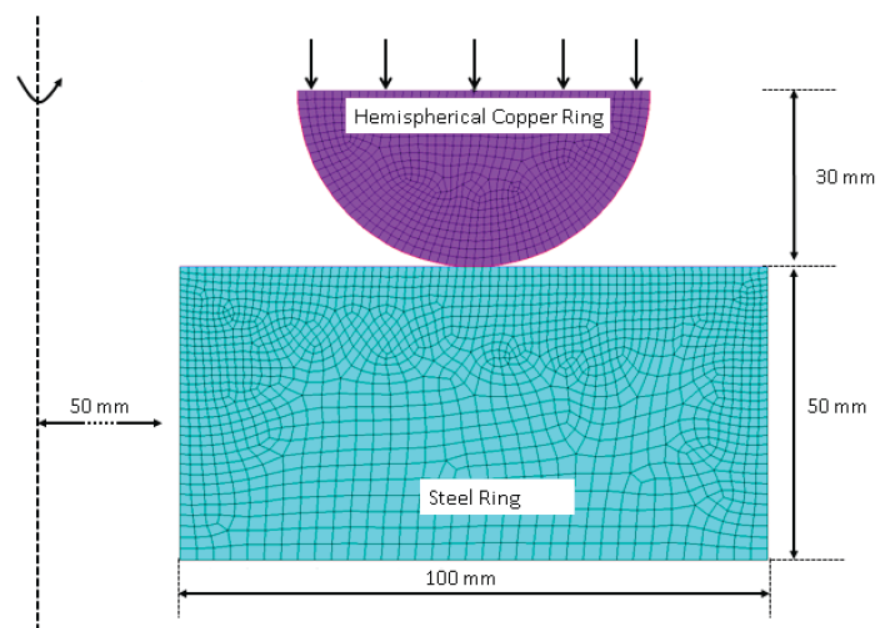

以上模型可以简化为两个环的二维轴对称模型,以减少计算量。环体由2D轴对称PLANE182单元(KEYOP(3)=1)进行网格化处理。通过用接触单元(CONTA172)和目标单元(TARGE169)覆盖两个环体表面,来模拟两者之间的无摩擦接触,如下图。


在接触磨损分析理论中提到,磨损模型的磨损量是通过公式计算得到的。磨损计算时速度可以隐式包含在磨损系数中(不显式建模),即形成对磨损系数的缩放,简化分析模型,减少计算量。


本例中,模型被简化为2D轴对称模型,半球形铜环旋转时,速度方向垂直于模型二维平面,因此速度无法被显示建模,因此通过对磨损系数的缩放实现,详见后续设置。也正因如此,可采用稳态静力学模块(static structural)进行分析。





② 材料设置及轴对称设置

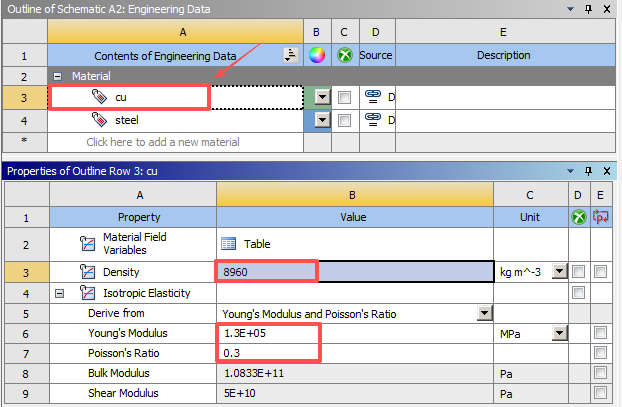

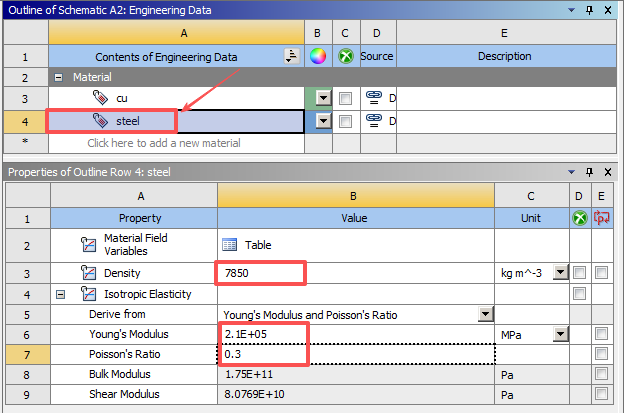

在spaceclaim中建立模型后,在engineering data中输入铜(cu)、钢材(steel)材料数据,如下图所示:

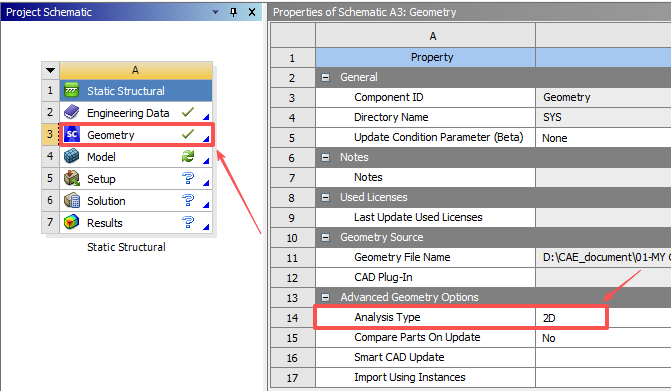

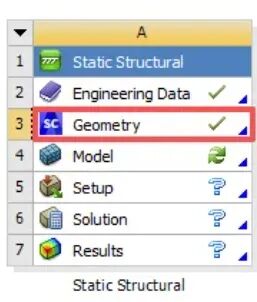

材料参数输入完成后,双击model进入分析界面前,单击geometry,在右侧属性栏中将分析类型改为2D,如果此处不更改,软件将会将这个平面识别为壳体。如下图:

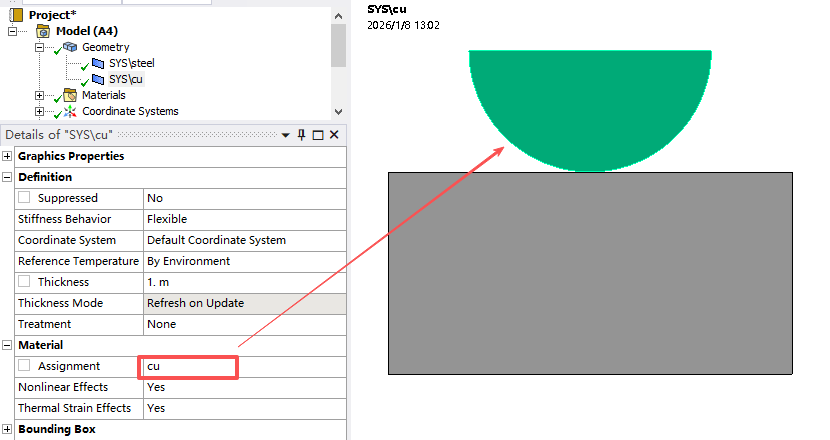

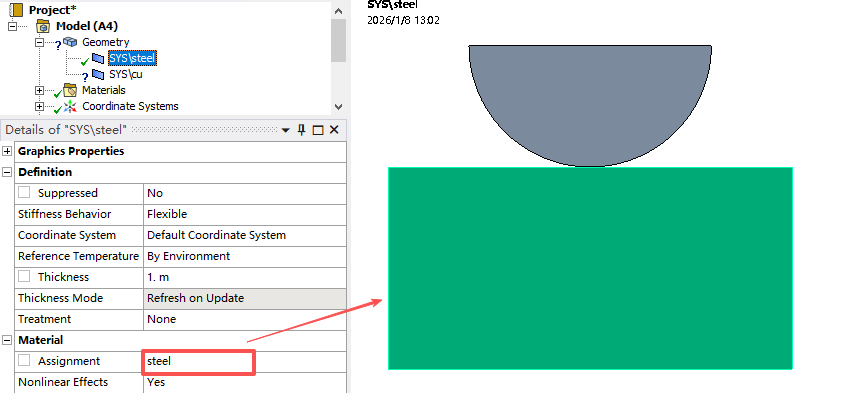

进入model界面后,首先将各材料赋予模型。如下图所示:

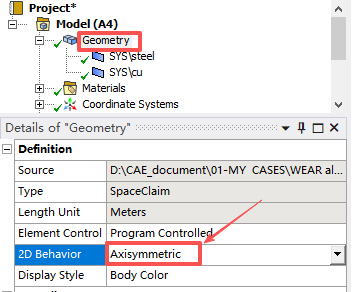

接着,单击geometry,在详细设置面板将2D行为改为轴对称,如下图所示:

③ 接触设置

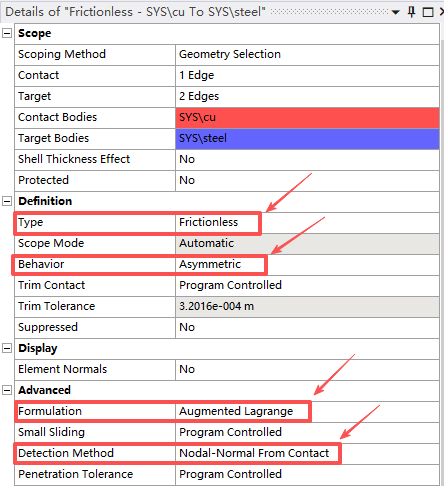

本例中,接触采用无摩擦接触(frictionless),分析先采用非对称接触,即只能看到接触面的磨损结果。接触算法采用增广拉个朗日算法,接触探测采用节点探测(任意节点探测算法均可),如下图各所示。接触这么设置的理由详见《磨损分析案例前瞻,一文速通ANSYS 接触磨损分析理论!》,此处不赘述。

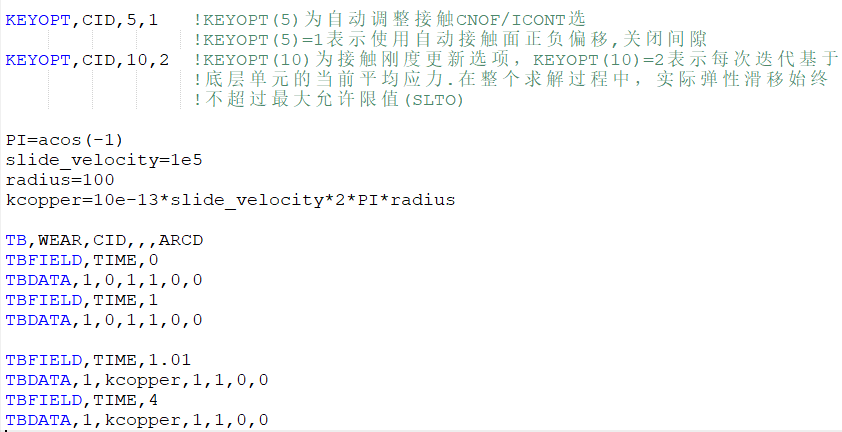

本例接触磨损分析通过插入命令流实现。因此,在接触选项下插入commands命令,进入命令编辑界面,写入如下命令流:
关于命令流,需要解释的是:
KEYOPT,CID,5,1

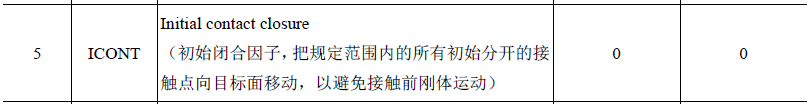

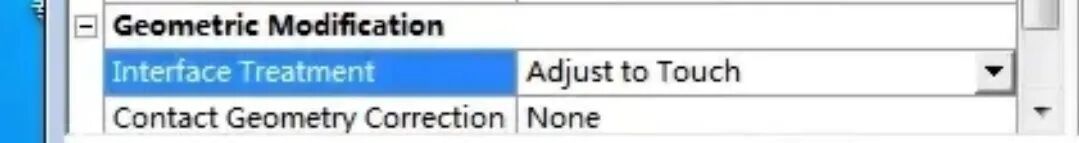

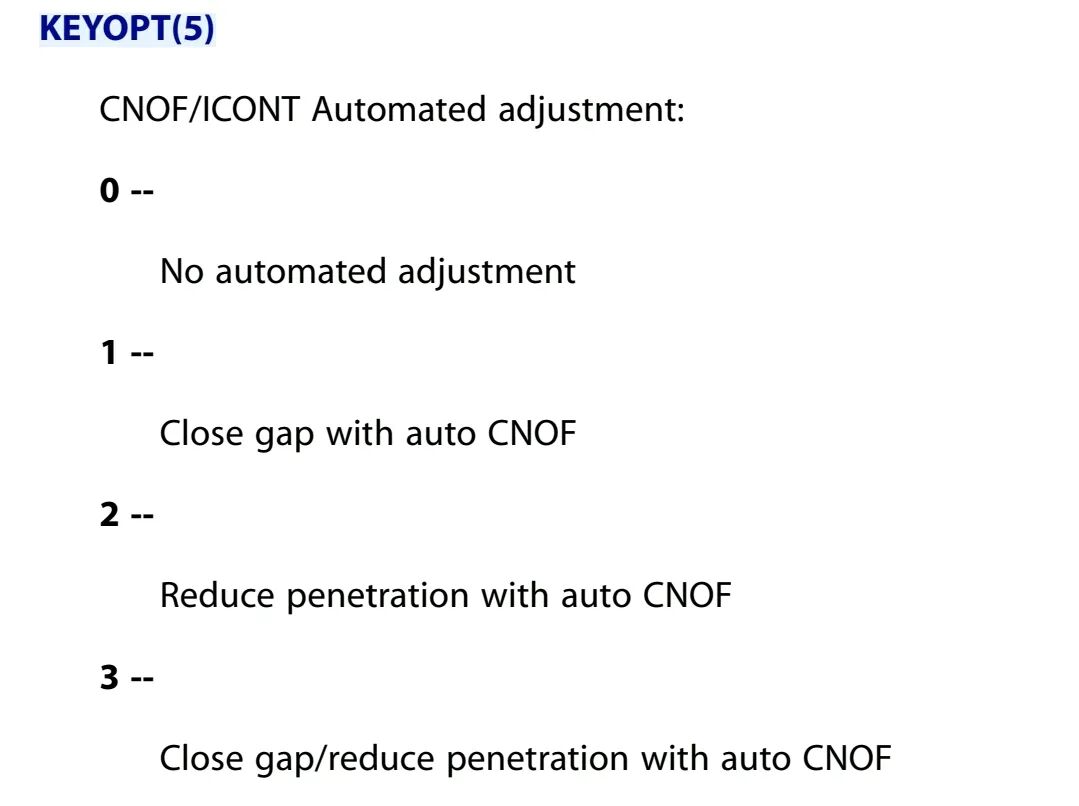

即单元关键字KEYOPT(5)是自动调整接触的初始闭合或接触偏移实常数的选项,如下图所示。KEYOPT(5)=1,使用自动接触面闭合间隙,即设置为刚好接触,adjust to touch(也可通过GUI设置)。

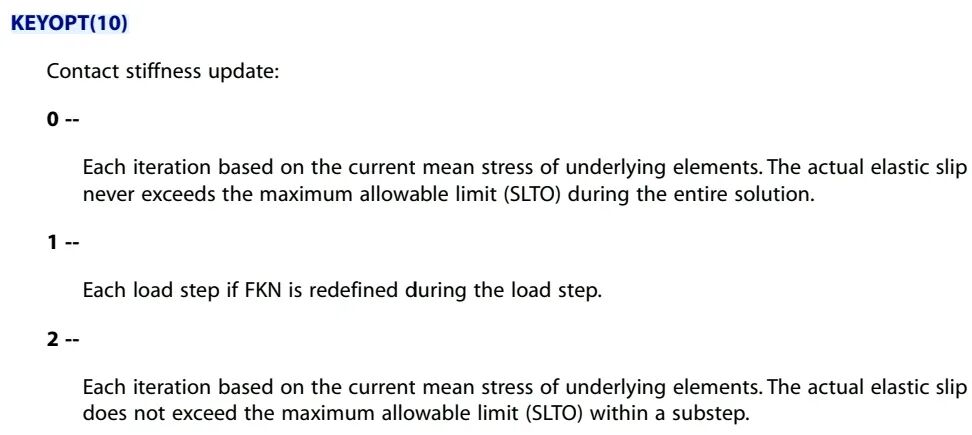

KEYOPT,CID,10,2

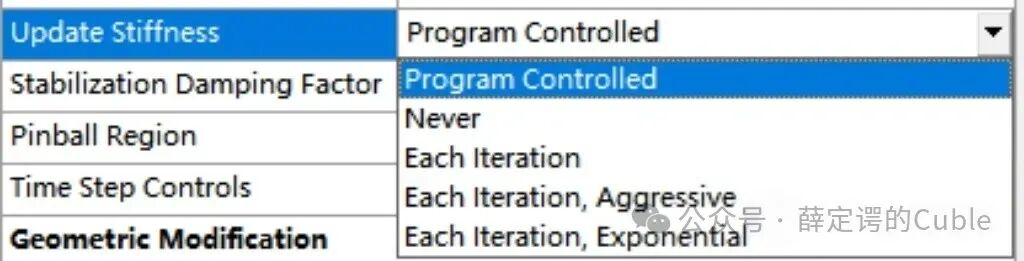

是刚度更新(update stiffness)选项。磨损过程中接触节点的重新定位可能会导致接触状态的变化,因此必须合理确定刚度更新选项,通常接触刚度需在每次迭代中更新(KEYOPT(10)=2),也可通过GUI设置。



关于命令流的其他内容,公 众号 在《磨损分析案例前瞻,一文速通ANSYS 接触磨损分析理论!》一文已有论述。这里需要明白磨损系数kcopper是考虑了滑动速度的,滑动速度值作为了磨损系数的缩放因子。即:
kcopper=10e-13*(转速*2πR)

④ 网格划分

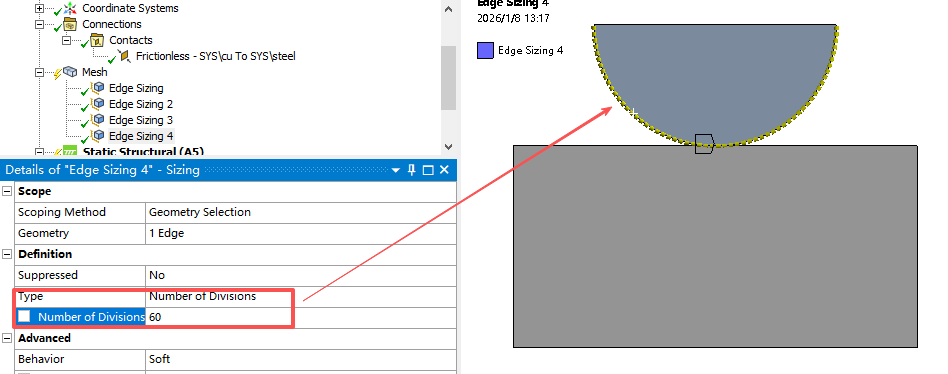

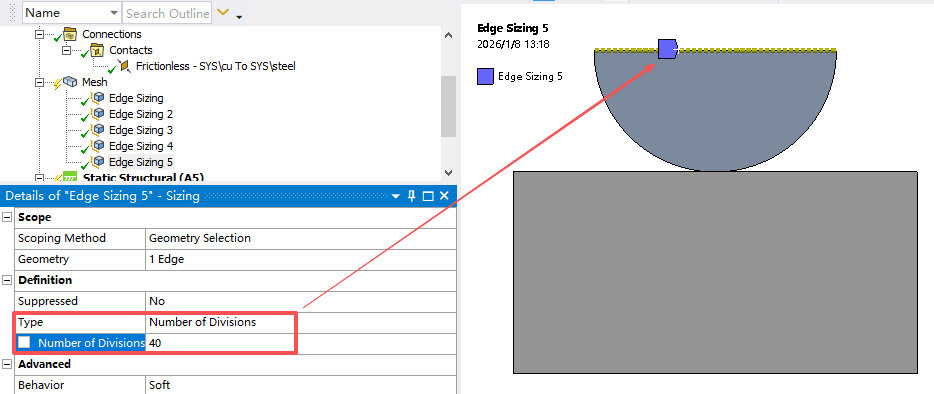

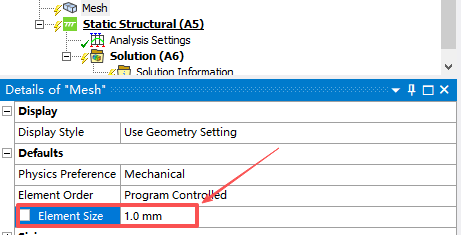

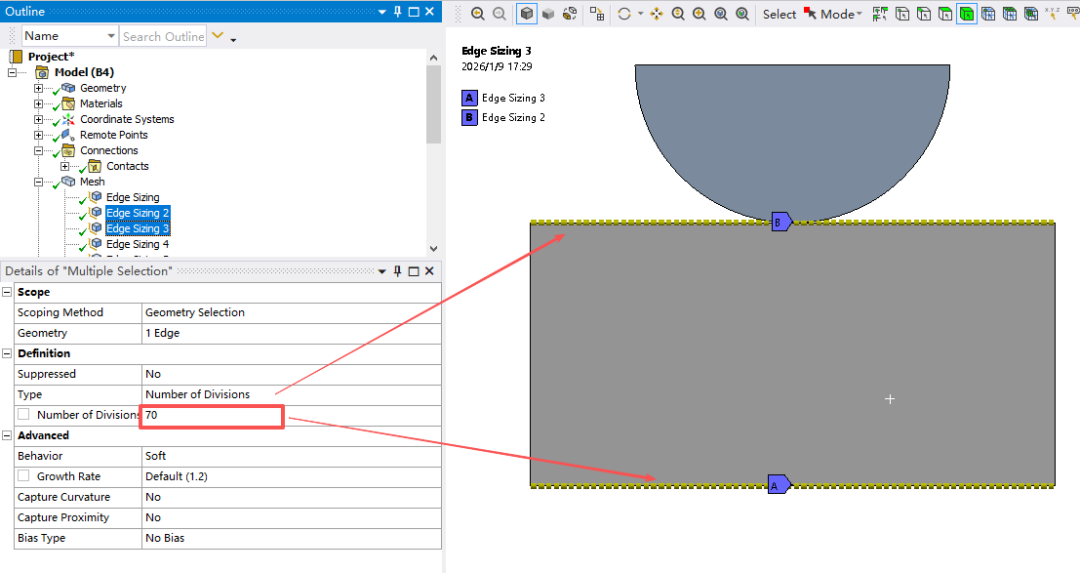

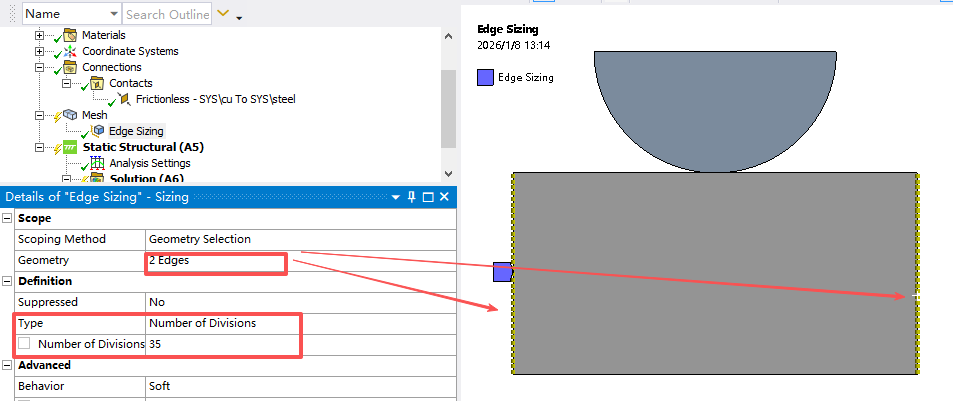

网格划分设置如下各图。

网格划分后,可查阅网格划分质量:

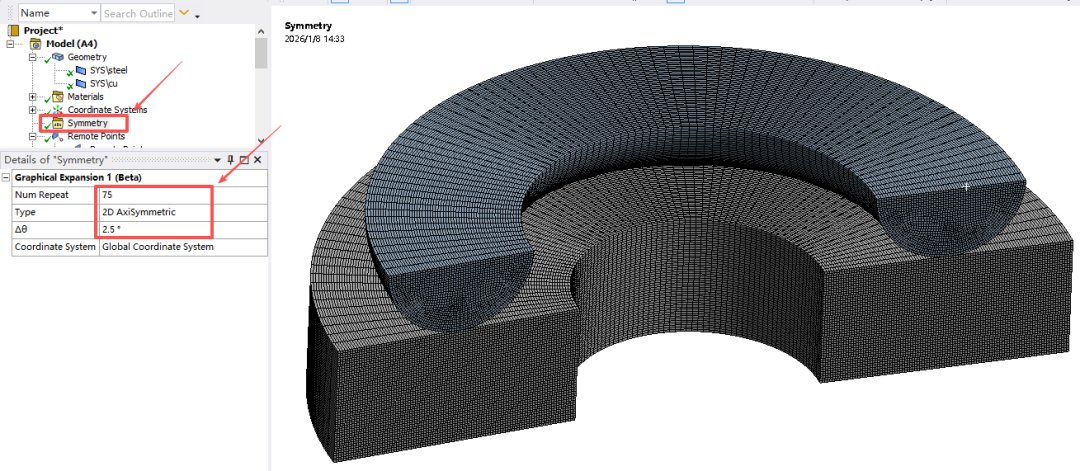

网格划分后如果要查看三维模型,可以插入对称设置,如下图所示,网格划分最终效果:

⑤ 边界条件设置

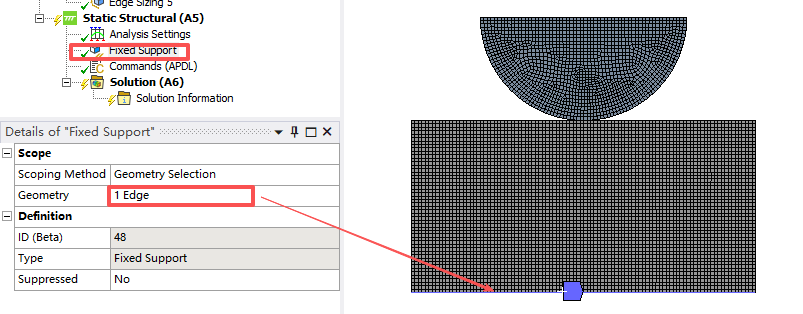

本例中,钢制成的矩形环底部设置为固定约束。如下图:

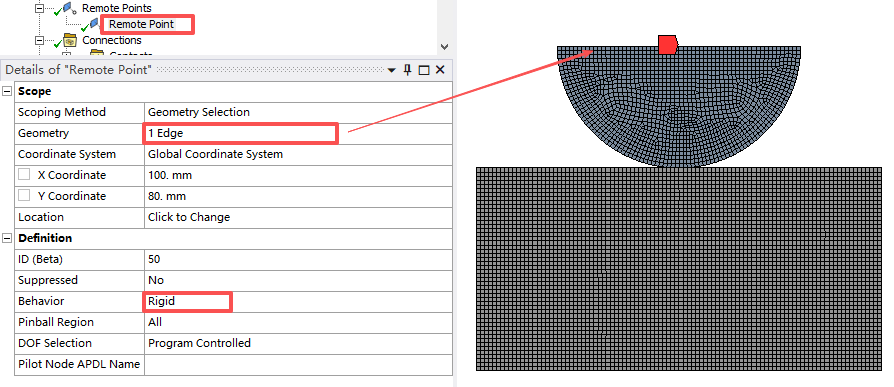

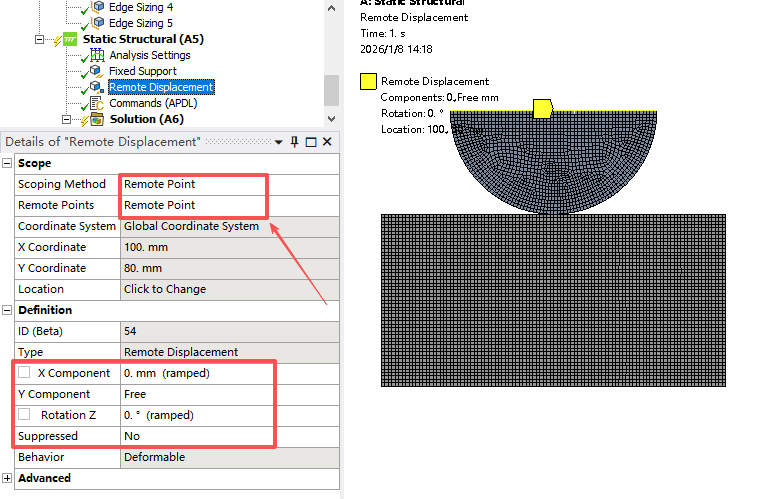

半球形环顶部需要承受4000N/mm2的压力载荷。为了避免在加载时出现垂直于2D平面法线的转动,即绕着圆中心的转动和X方向的滑动,可以通过远程点和远程位移进行限制,只保持沿着Y方向的平动,如下各图设置:

半球形环顶部需要承受4000N/mm2的压力载荷。由于模型的简化,顶部荷载需转换。

本例采用远程力施加荷载,远程力施加在远程点上,相当于4000N/mm2的压力施加到线体上。可计算出的作用在远程点上的力为F=15079632N.周。
F=4000*3.14159*(130*130-70*70)
  =150796320N≈1.508e8N
因此荷载施加如下:
⑥ 分析设置
本例中,荷载施加为两个载荷步。在第一个加载步等效压力从0上升到4000N/mm2(斜坡加载),在第二个加载步骤中保持恒定在4000N/mm2。磨损在第二个加载步骤中被激活。

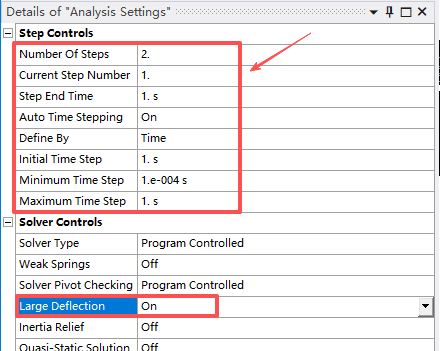

因此,分析设置需设置2步。设置如下:
需要注意,磨损分析时,磨损过程中接触节点的重新定位可能会导致接触状态的变化。如果磨损增量太大,所有接触单元可能会从闭合状态变为打开状态,导致刚体运动,无法收敛。为了防止这种情况,通常采用自动时间步,并使用非常小的时间增量,这样磨损增量也很小,接触状态的变化也最小化,有助于收敛。


此外,磨损分析中,存在尺寸的变化,即包括几何非线性,通常需要打开大变形开关。


磨损涉及重新定位接触面节点以模拟材料去除过程。计算时,接触单元下方的实体单元的质量会迅速恶化,通常需插入命令流,激活非线性网格自适应,以帮助收敛。本例设置如下:

关于非线性网格自适应命令流设置可参阅:《ANSYS中单元类型、材料表字段变量、非线性自适应网格定义命令详解!


--02--

结果情况与分析


① 设置为非对称接触时的结果

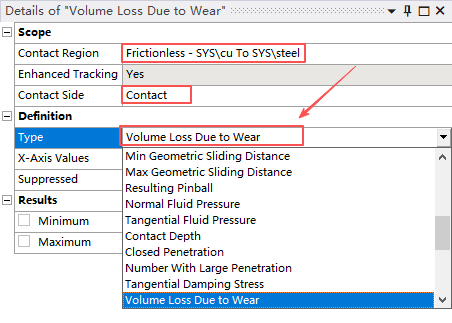

首先看看磨损量情况。如下图插图磨损结果:

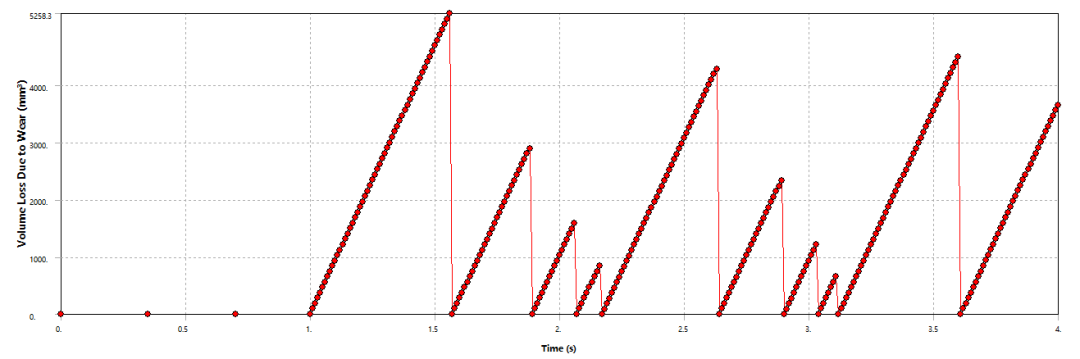

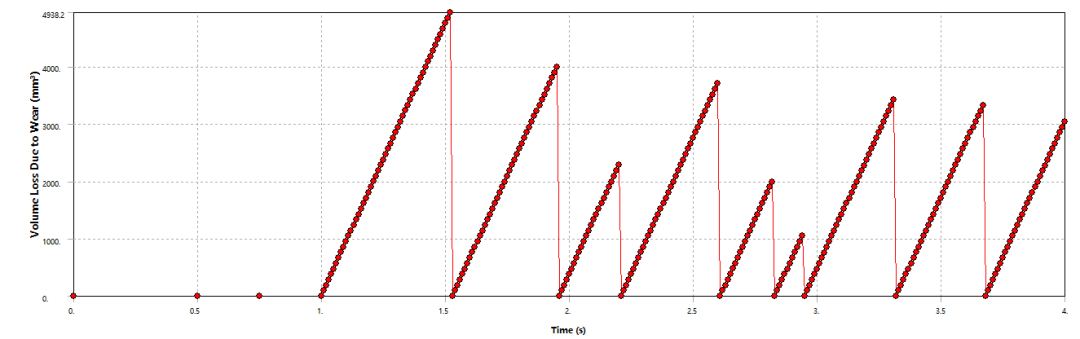

下图为磨损引起的体积减少图。图中,每条斜线的间断处对应着网格自适应的触发,即网格重新划分时间点,可以与收敛过程对应。也可以看到,time为0~1时,即第一个载荷步,未产生磨损,与磨损命令流设置一致。总的磨损量为各斜线峰值相加之和。
磨损体积损失

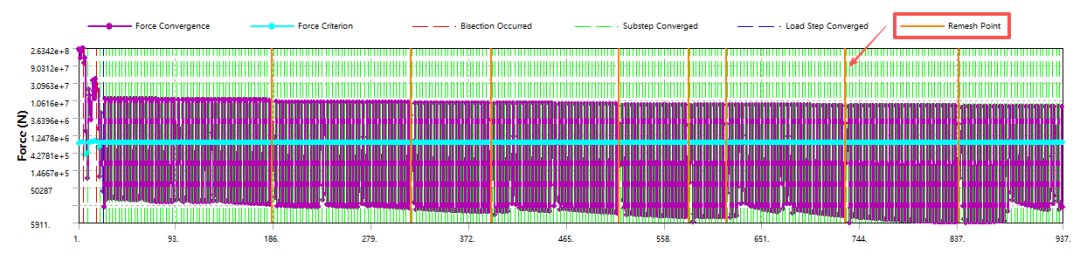

求解过程中力收敛过程

下图为磨损发生前(time=1)、磨损发生后(time=4)的法向应力(Y轴)情况。可以看到磨损发生后,导致了法向应力减小了。本例计算结果与ANSYS中的帮助文档中的结果基本一致。

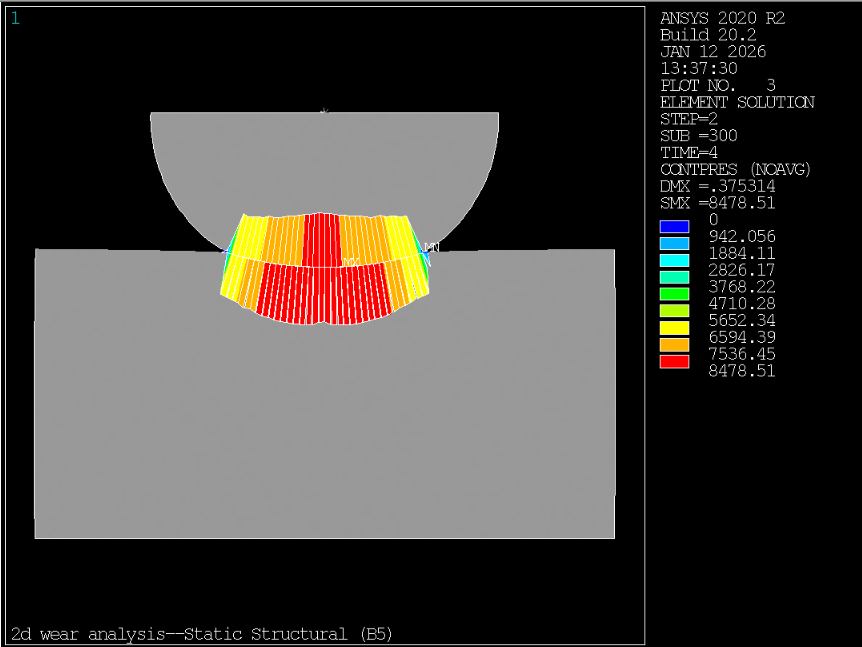

接着可以看看接触压力,如下图。接触压力也因为磨损减小了。

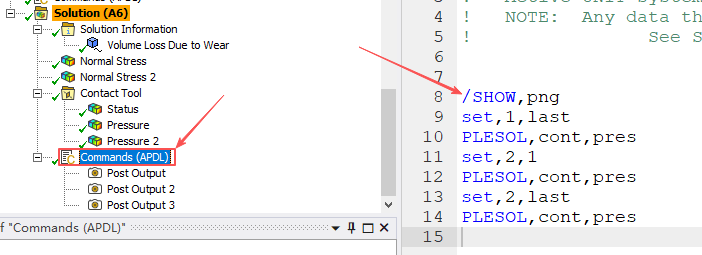

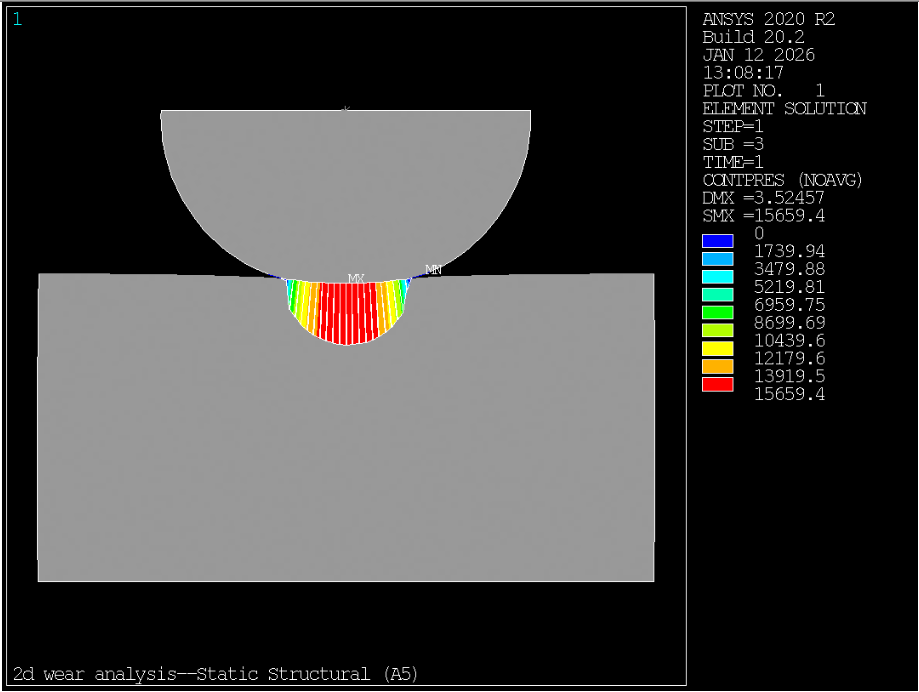

为了方便观察可以插入如下命令,查看APDL中的结果,如下图:
下图为最大接触压力的整个过程的变化情况:

② 设置为对称接触时的结果

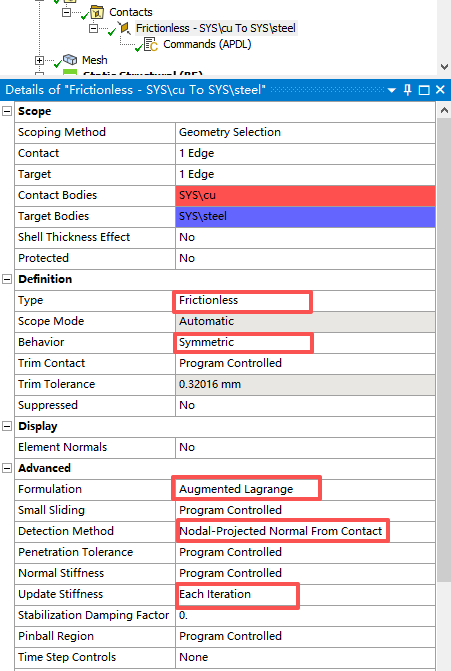

对称接触时,需要修改接触为对称接触,并且考虑钢圈的磨损,增加钢圈磨损的命令流,如下图,重新计算。


可以看到,磨损前,法向应力和接触压力与非对称时差不多。但磨损后,因为对称接触两个面均存在磨损,法向应力和接触压力都比非对称接触时更小一点。



好了,以上就是本期分享的全部内容,如有疑问或意见还请留言交流。本公 众号不定期分享仿真学习知识,案例和感悟,不想错过的朋友可以关注一下本公众 号。





来源:薛定谔的Cube
