ANSYS罚刚度接触算法详解

7月前浏览1240

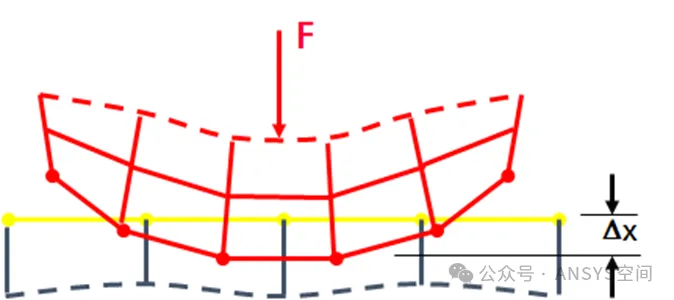

ANSYS提供了两个基于罚刚度的接触算法：增强拉格朗日接触算法和纯罚函数算法。如图所示。

简单来说：ANSYS 罚刚度接触算法是通过 “接触弹簧” 模拟界面法向 / 切向作用，用接触刚度（罚参数）建立接触力与穿透量的线性关系（Fc=Kc×Δu），允许微小穿透以简化求解，核心是平衡穿透控制与收敛稳定性。

罚函数法将接触界面等效为 “非线性弹簧”：接触未发生时弹簧失效（刚度为 0）；发生穿透时弹簧激活，产生与穿透量成正比的恢复力（接触力），阻止进一步穿透。其核心公式为：

{Fc}=[Kc]{Δu}

其中，Fc为接触力，Kc为接触刚度，Δu为接触面间的穿透量。该方法不新增自由度，直接嵌入整体平衡方程，求解效率高，但存在不可避免的微小 “虚假穿透”。

该方法的特点：

-基于穿透和接触刚度，实现传递接触力的目标；

-完成接触计算后，必然会引入穿透，这个与实际接触存在差异（实际两个物体接触不会发生物理穿透）；

-计算的稳定性好，通过穿透量的线性变化，来考虑接触状态的变化（由接触到不接触；由不接触到接触）。

使用该方法，处理接触计算时，影响收敛的重要因素：

接触刚度：法向接触刚度。

给大家的推荐值（法向接触刚度因子）：

体积变形为主（如压缩、冲压）：0.1-1.0；

弯曲变形为主（如梁 - 面接触）：0.01-0.1；

高精度要求（如精密装配）：2-20。
