150个电子电路符号和功能大揭秘,这也太全了吧!

9月前浏览151
PCB 设计过程从理解电路原理图开始,然后将原理图转换为 PCB 布局。为了理解原理图,任何设计人员都需要了解所有基本组件的电路符号。

这篇文章将介绍 150 个关键的电气电子电路符号和名称。

一、电线


电线用于将电路中的一个组件与另一个组件连接,可以将电源连接到 PCB 以及组件之间。

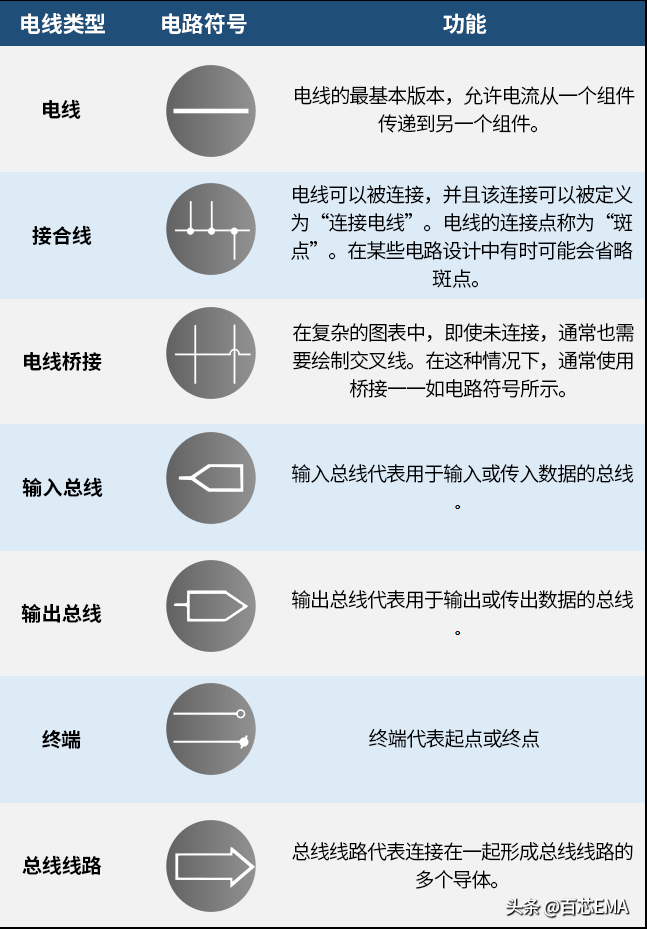

下面为电线的各种类型:




二、开关符号


开关是一种电子元件,你可以根据自己的需求连接电路。开关闭合,电路就能连接,开关打开,就会断开连接。

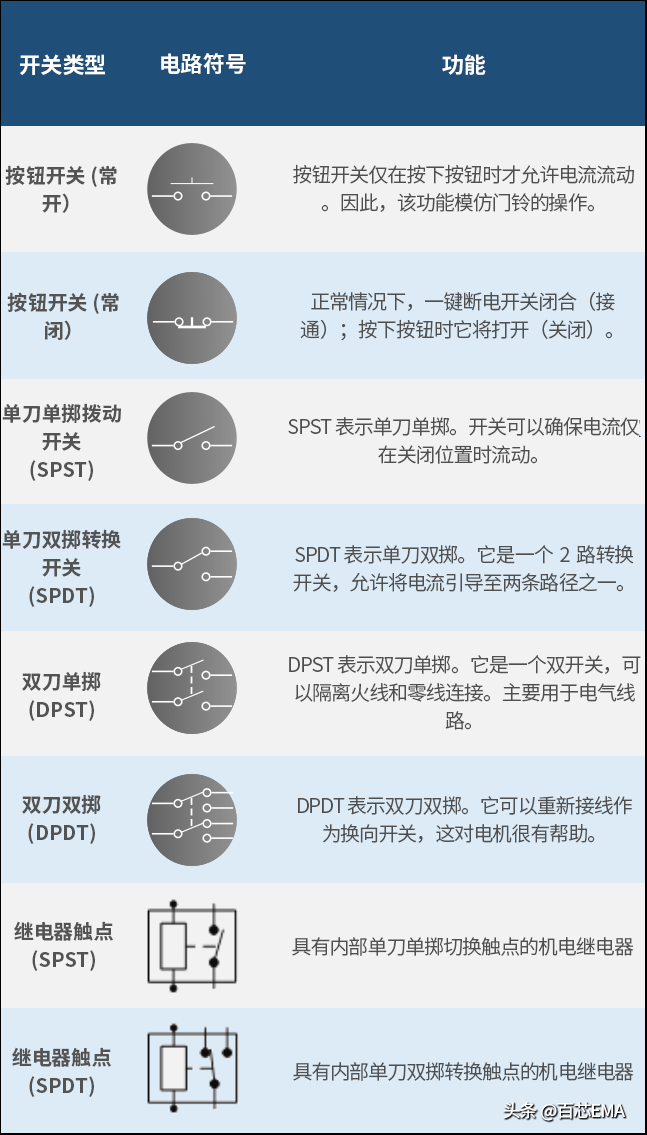

下面是不同类型开关的电路符号和名称。




三、电源


电源主要是向负载和设备提供电能。可以根据要求将能量从一种形式转换为另一种形式。

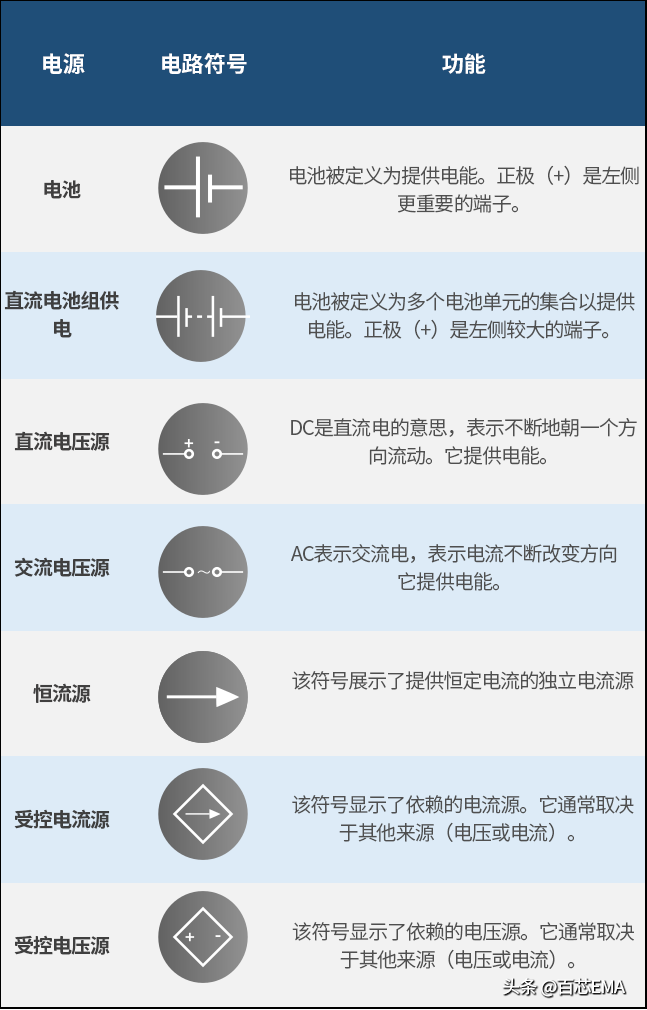

下面为不同类型电源符号和名称。



不同类型电源符号和名称


四、接地


将电路中的一个点定义为参考点。该参考点称为地 (GND),其电压为 0V。电压测量是相对测量。也就是说,电压测量必须与电路中的另一点进行比较。如果不是,测量就没有意义。

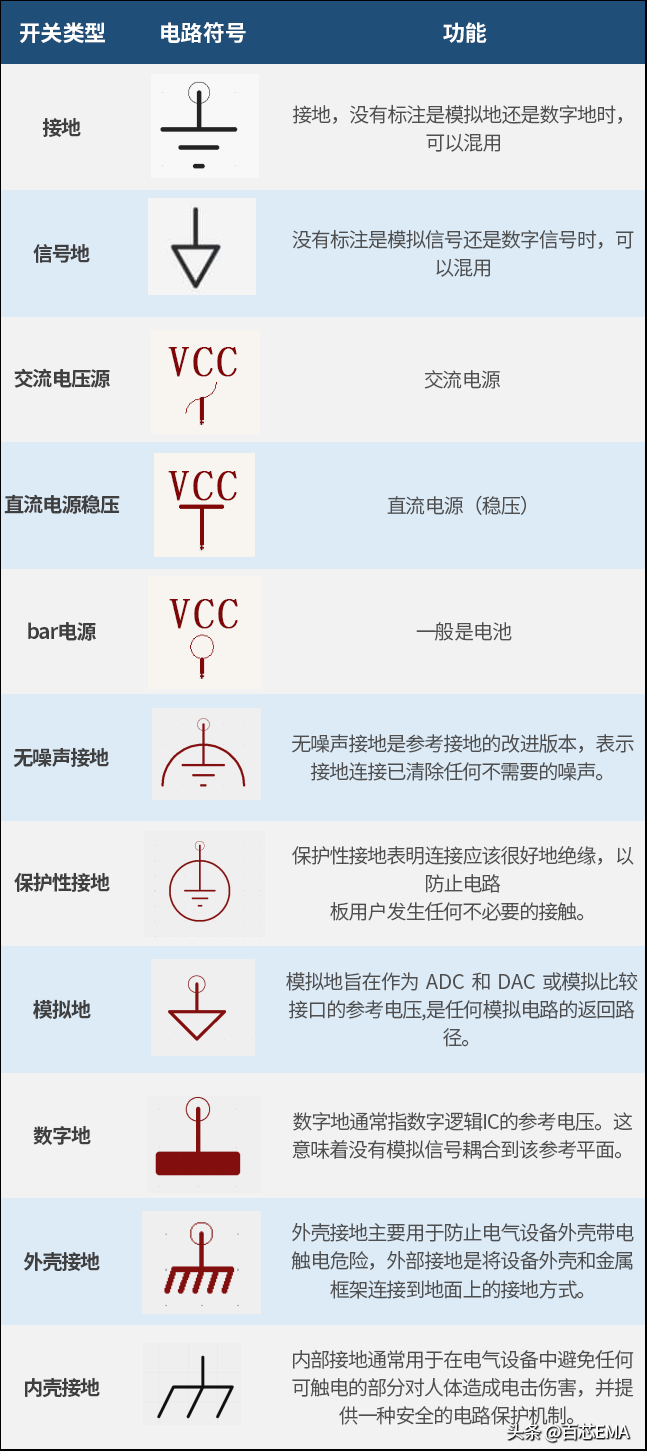

下面原理图中不同类型的接地符号以及代表的含义:



不同类型的接地符号以及代表的含义


五、电阻


电阻是两端元件,从功能上讲,以热的形式辐射能量,同时还可以抵抗电路中的电流。

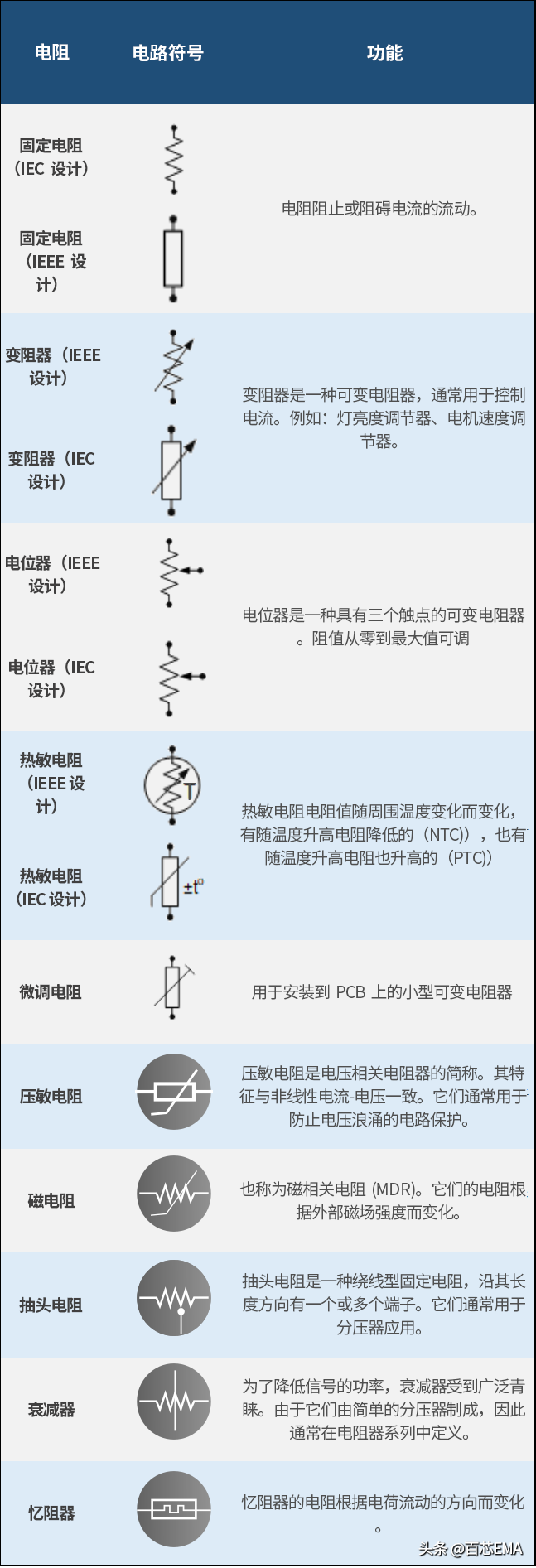

下面为不同类型电阻符号和功能。



不同类型电阻符号和功能


六、电容


与电阻一样,电容也是一种两端无源元件。具有储存电能的能力,一般被定义为电容。它们的作用类似于电源中使用的可充电电池。


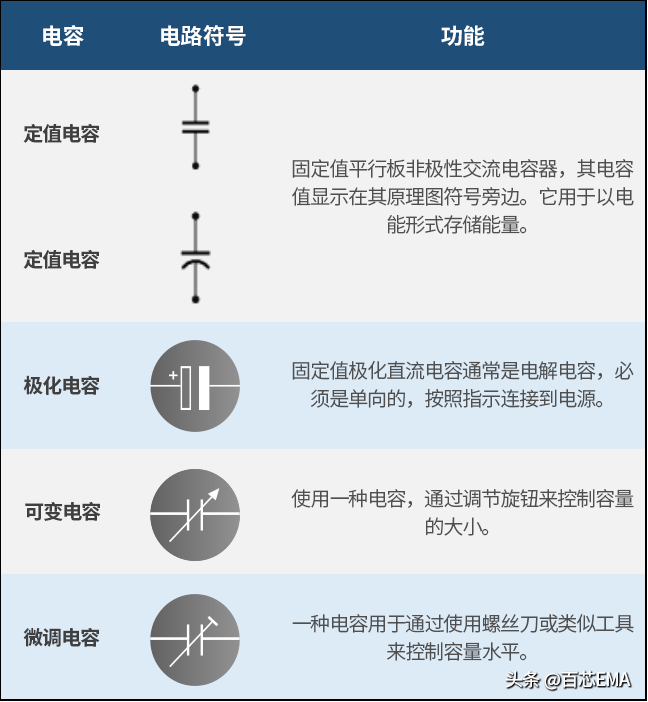

下面为不同电容的电路符号和功能。



不同电容的电路符号和功能


七、电感


电感是无源两端电气元件。当电流流过端子时,它会将能量存储在磁场中。此外,绝缘绕线也是电感的一个关键特征。

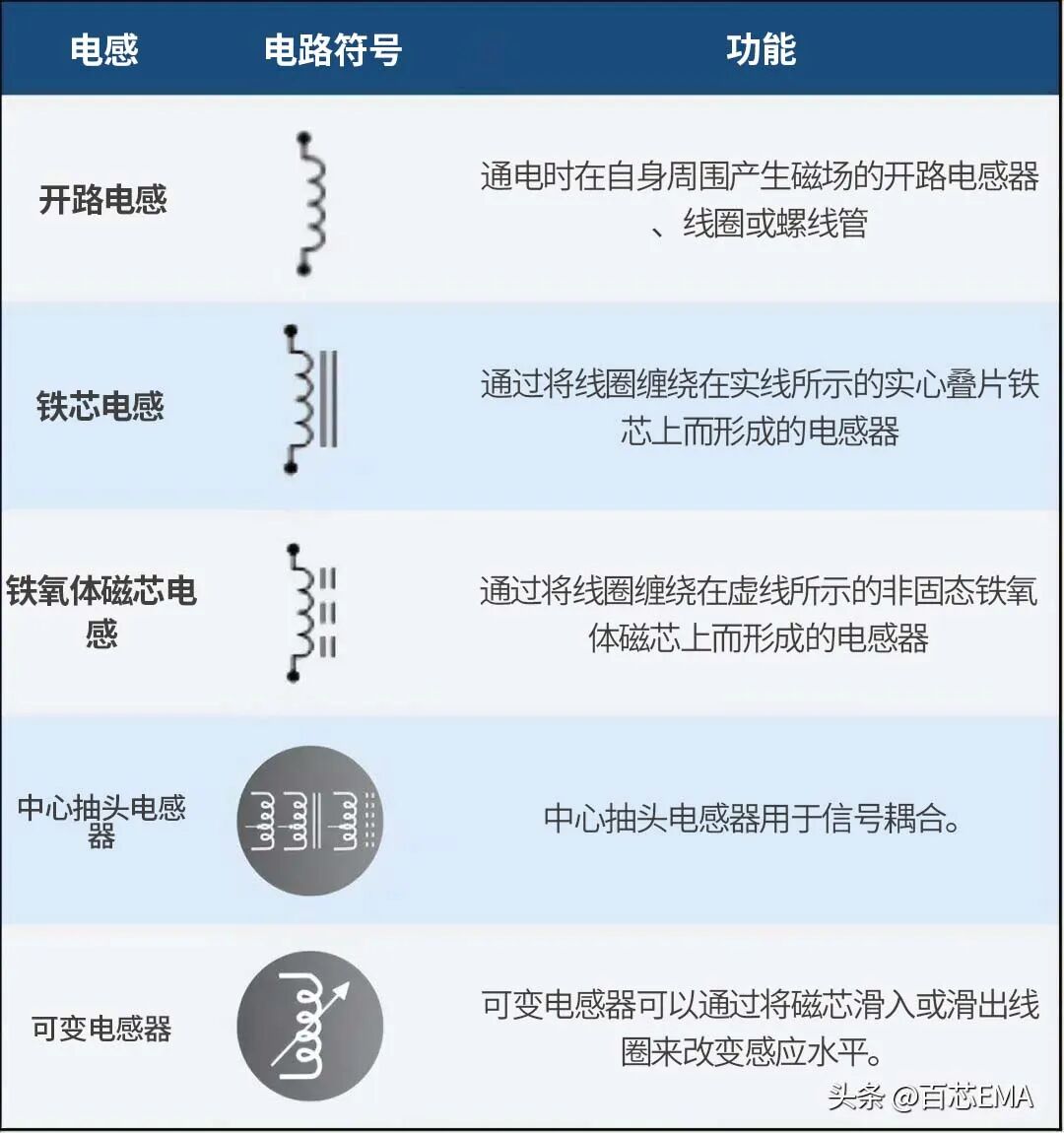

下面为不同电感的电路符号和功能:



不同电感的电路符号和功能


八、二极管


二极管包含两个端子,定义为阳极和阴极。二极管控制电子电流从阴极流向阳极。从功能上来说,二极管在一个方向上具有低电阻,在另一方向上具有高电阻。

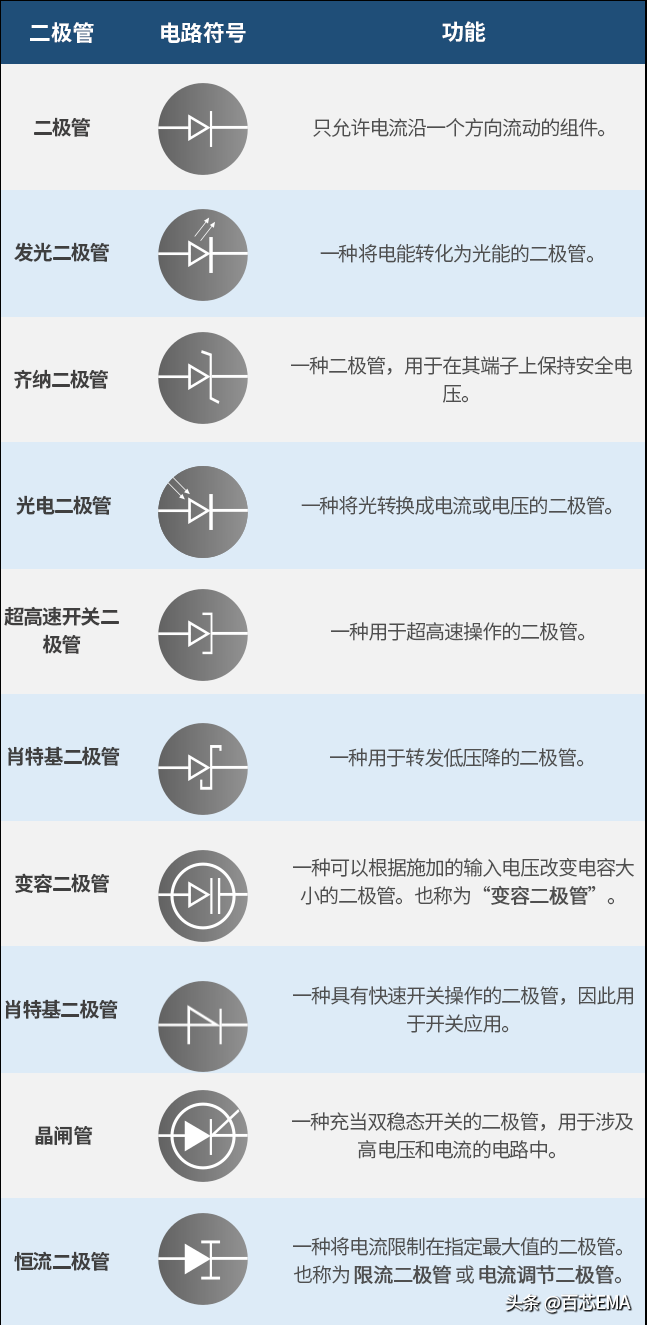

下面为不同二极管的电路符号和功能。



不同二极管的电路符号和功能


九、晶体管


晶体管是一种用于放大或者切换电路信号的半导体器件,被分为各种类型。

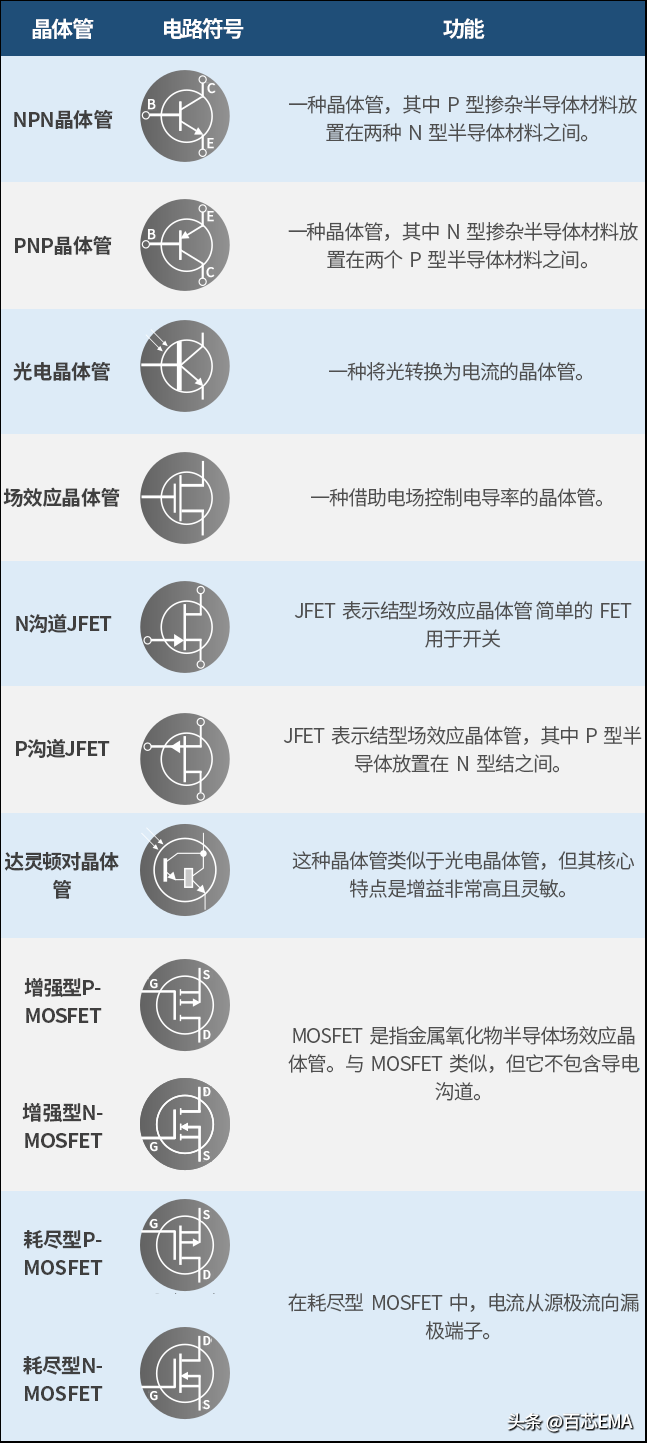

下面为不同晶体管的电路符号和功能。



不同晶体管的电路符号和功能


十、数字逻辑


逻辑门被定义为数字电路中的主要模块。通常,逻辑门有两个或三个输入和一个输出。根据一定的逻辑,产生输出。

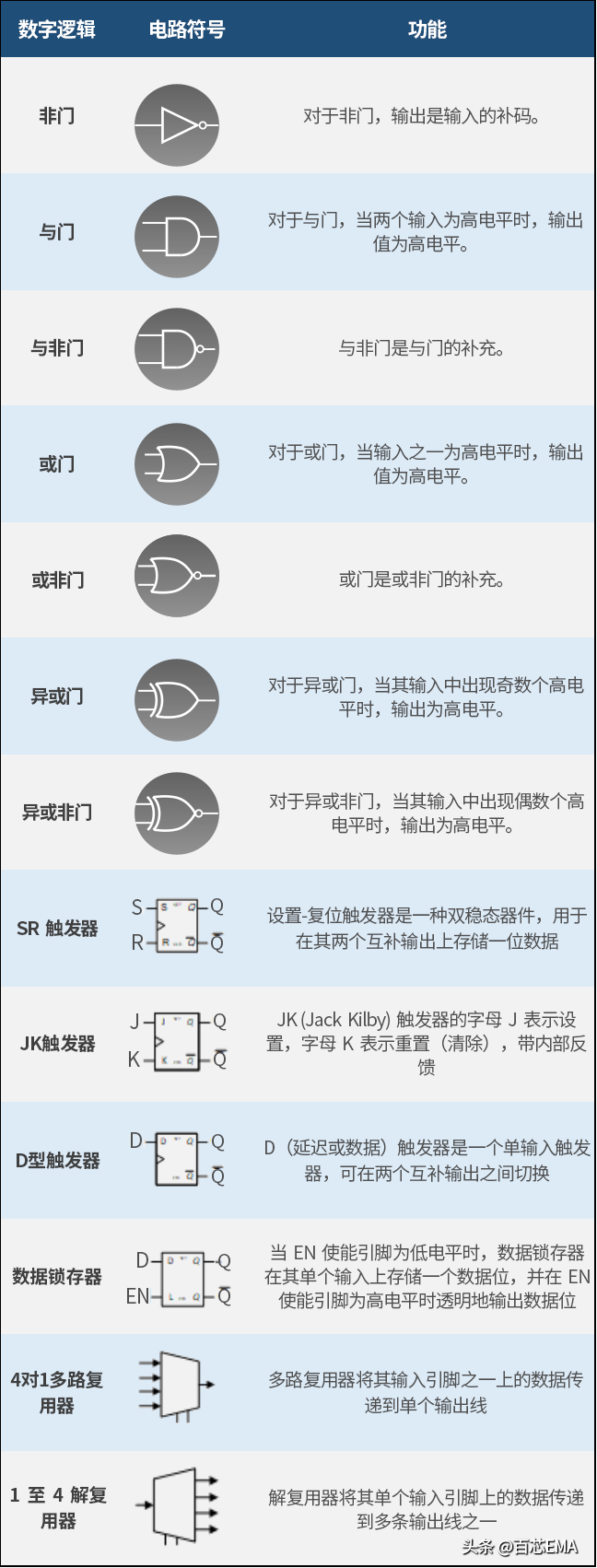

下面为不同逻辑门的电路符号和功能。



不同逻辑门的电路符号和功能


十一、保护装置

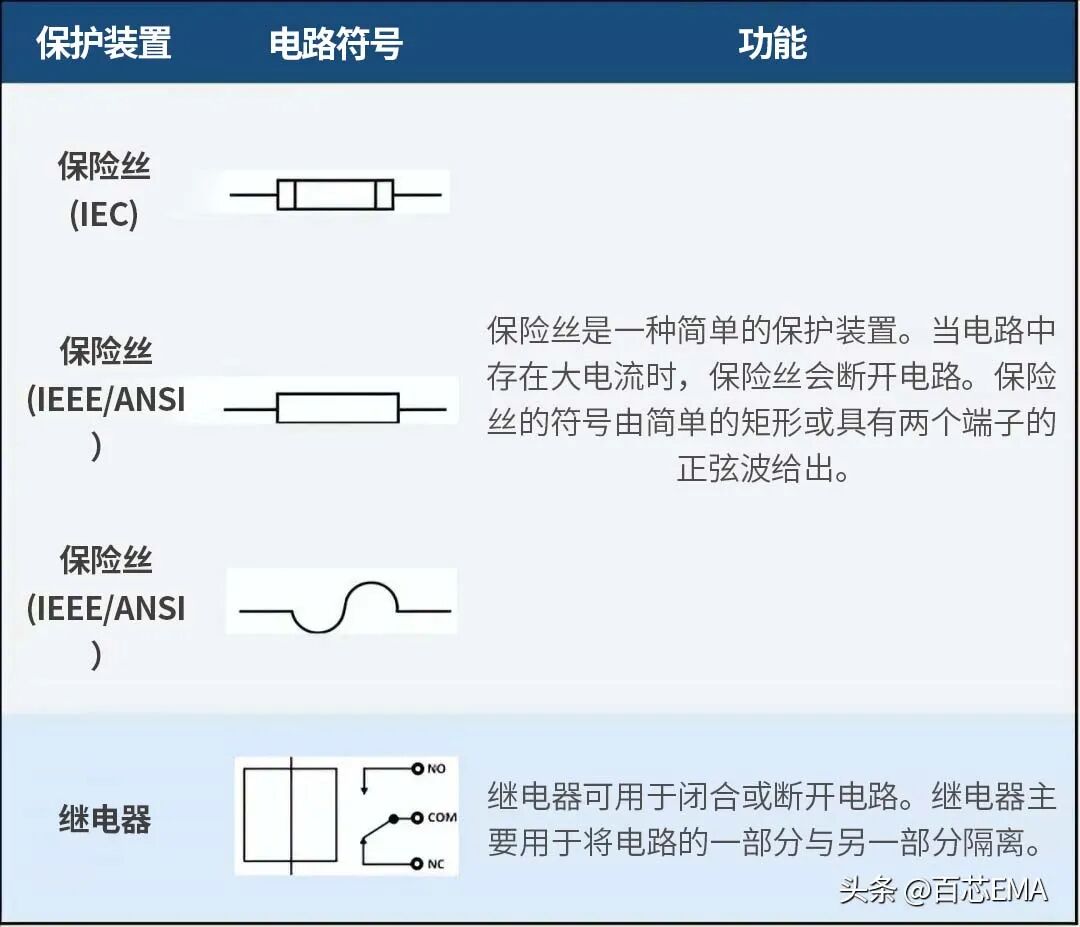

无论是电路简单还是复杂,我们都需要在电路中使用某种保护器件来保护设备免受短路、过流和过压情况。下面为不同保护装置的电路符号和功能。



保护装置


十二、光电器件



光电器件是指根据光电效应制作的器件称为光电器件,也称光敏器件。光电器件的种类很多,但其工作原理都是建立在光电效应这一物理基础上的。

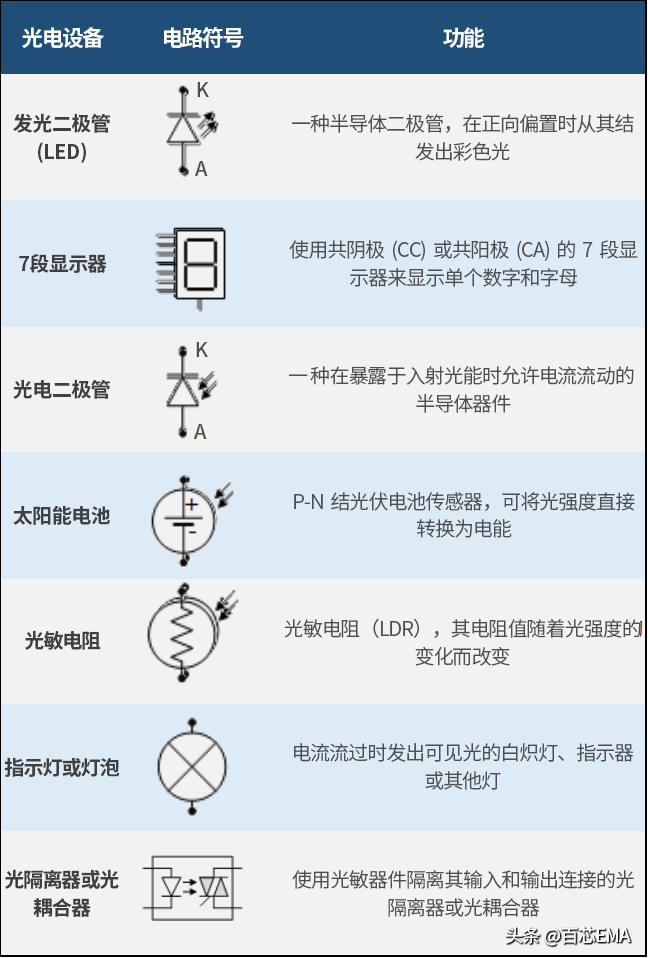

下面为不同光电器件的电路符号和功能。



不同光电器件的电路符号和功能。


十三、其他元件


包含振荡器、数模转换器、运算放大器、传感器等。

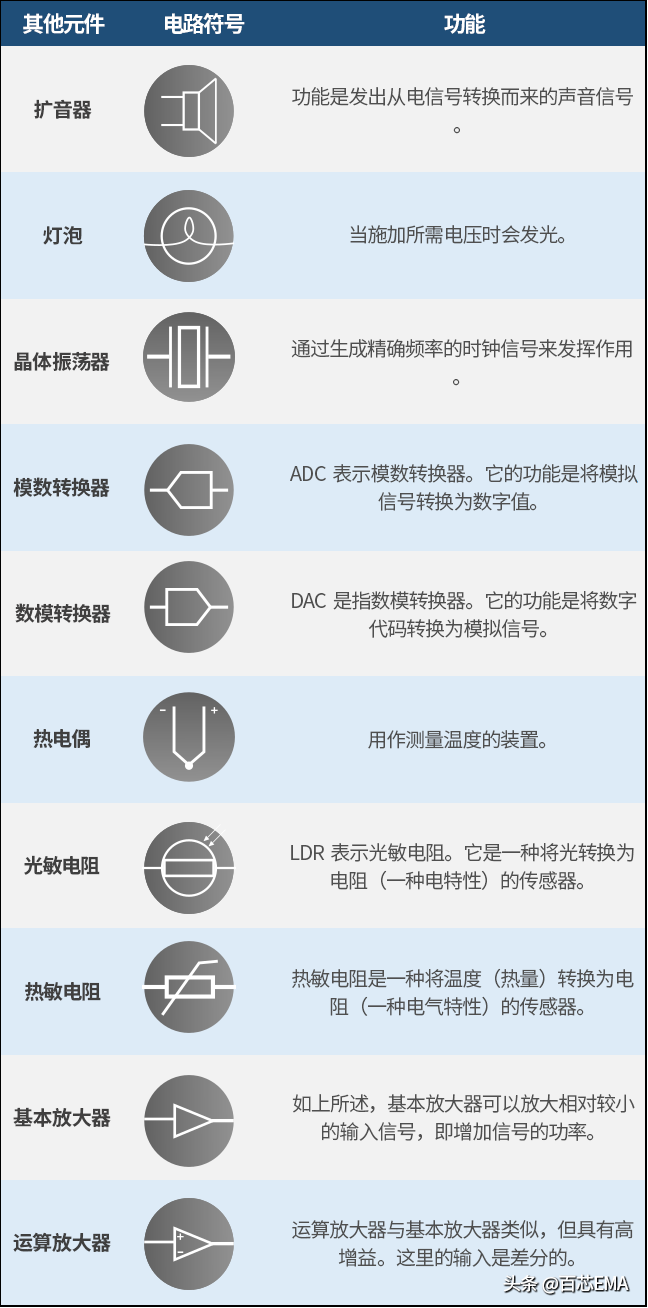

下面为其他元件的电路符号和功能。



其他元件的电路符号和功能


十四、电子仪表


电子仪表主要是帮助测量电气和电子元件中电压、电流的设备。

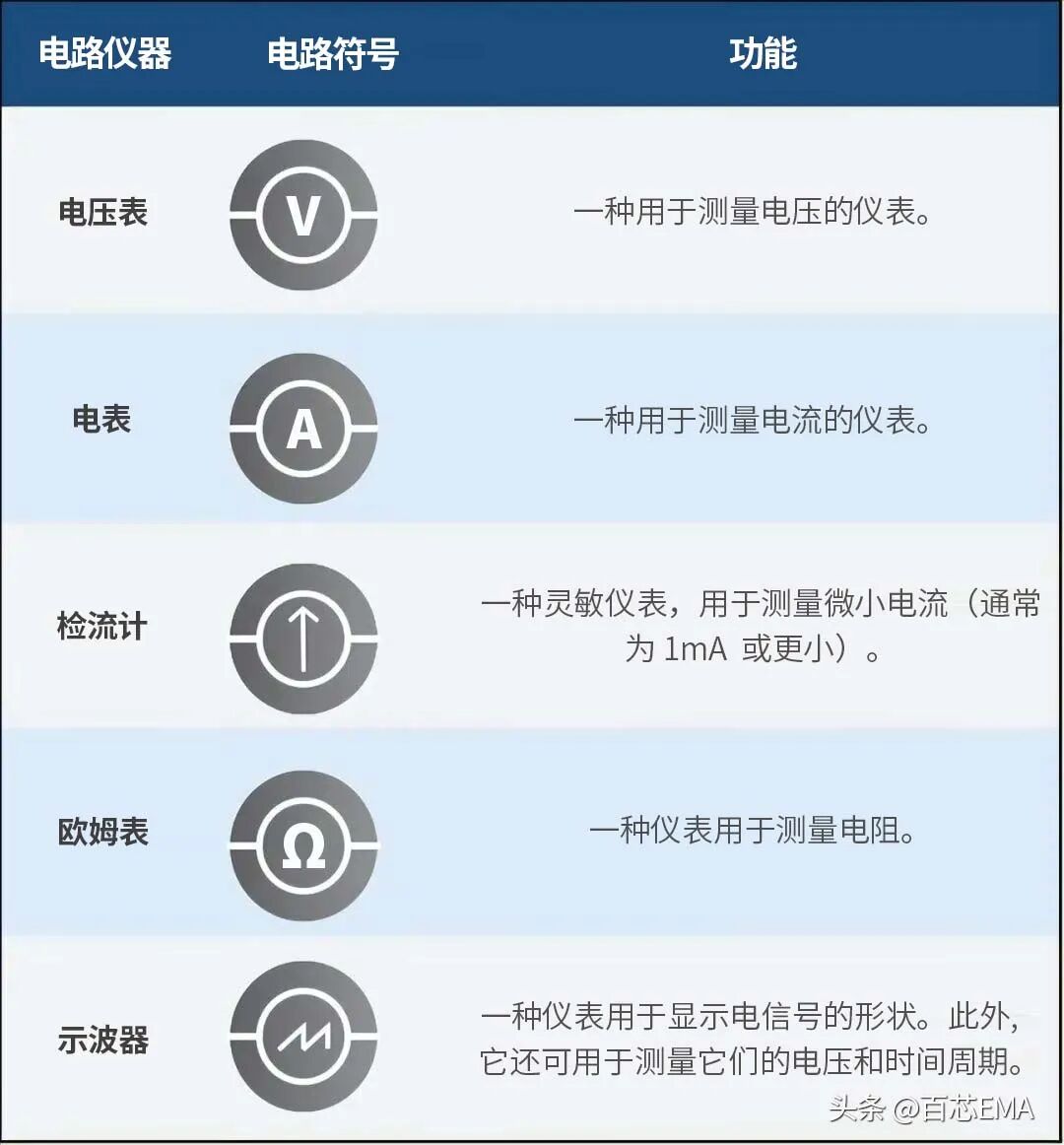

下面为为不同仪表的电路符号和功能。



不同仪表的电路符号和功能


十五、音频设备


音频设备将电信号转换为音频信号,也可以将音频信号转化为电信号。在电路图中充当输入/输出电子元件。

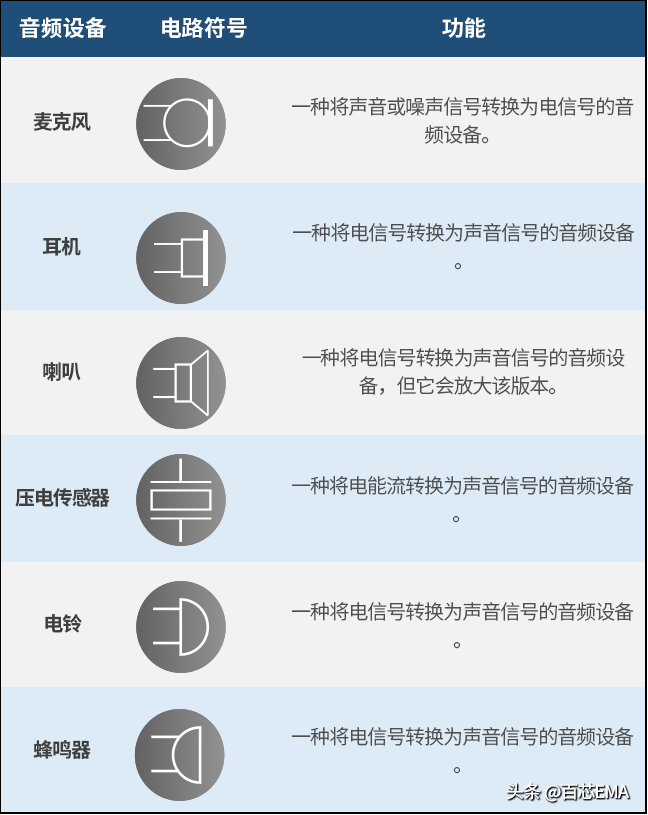

下面为不同音频设备的电路符号和功能。



不同音频设备的电路符号和功能


十六、电磁装置



最常用的电磁设备包括发电机、电动机和变压器。

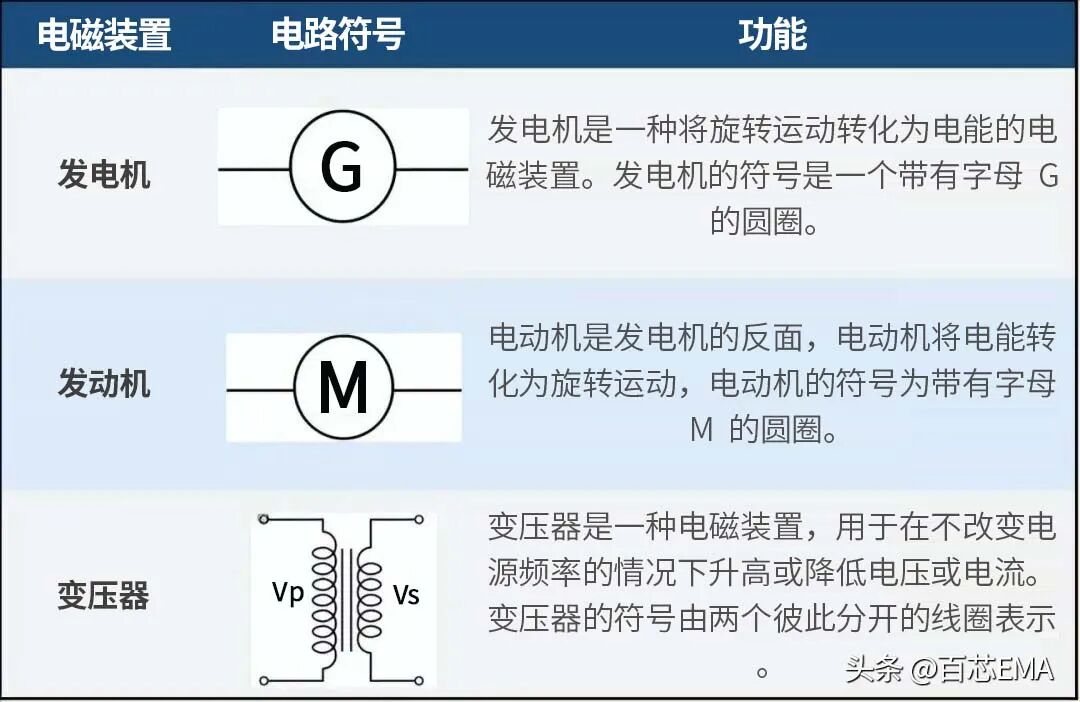

下面为不同电磁装置的电路符号和功能。



不同电磁装置的电路符号和功能


十七、波形发生器



波形发生器是一种用于产生电波形的电子设备。它们可以是重复的,也可以是单次的,但在这些情况下,需要一些内部或外部触发源。可以跨时间线分析这些波。

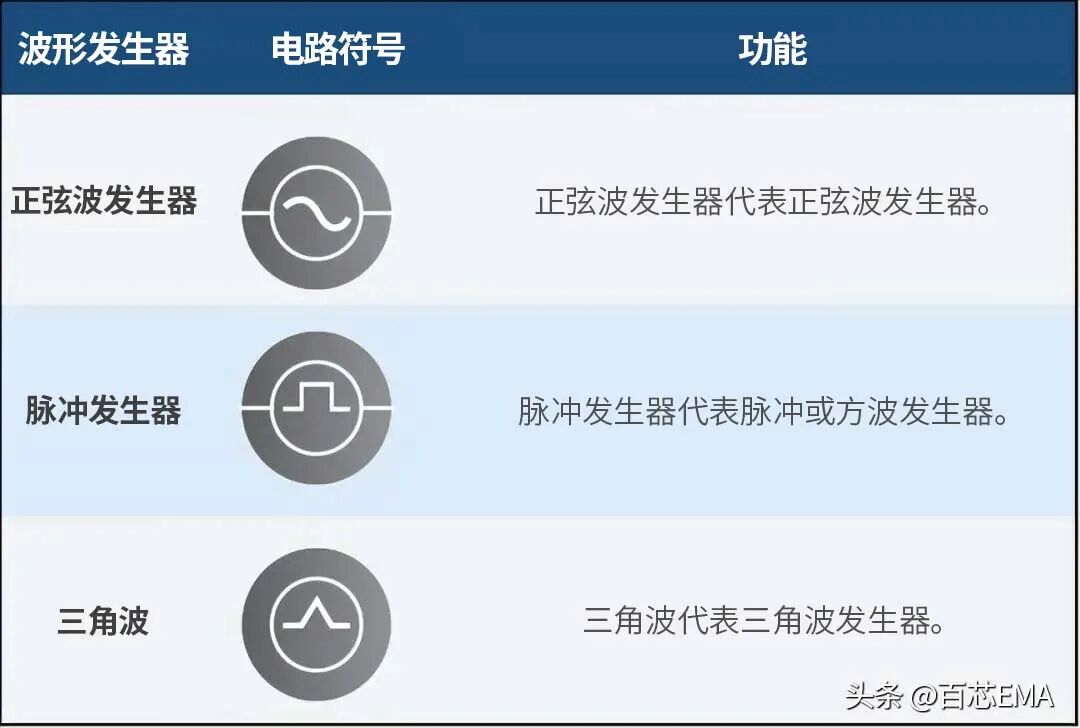

下面为不同波形发生器的电路符号和功能。



不同波形发生器的电路符号和功能


十八、天线


天线是将电能转换成无线电波的装置。天线主要用于无线通信。该设备能够有效地发送或接收信号。

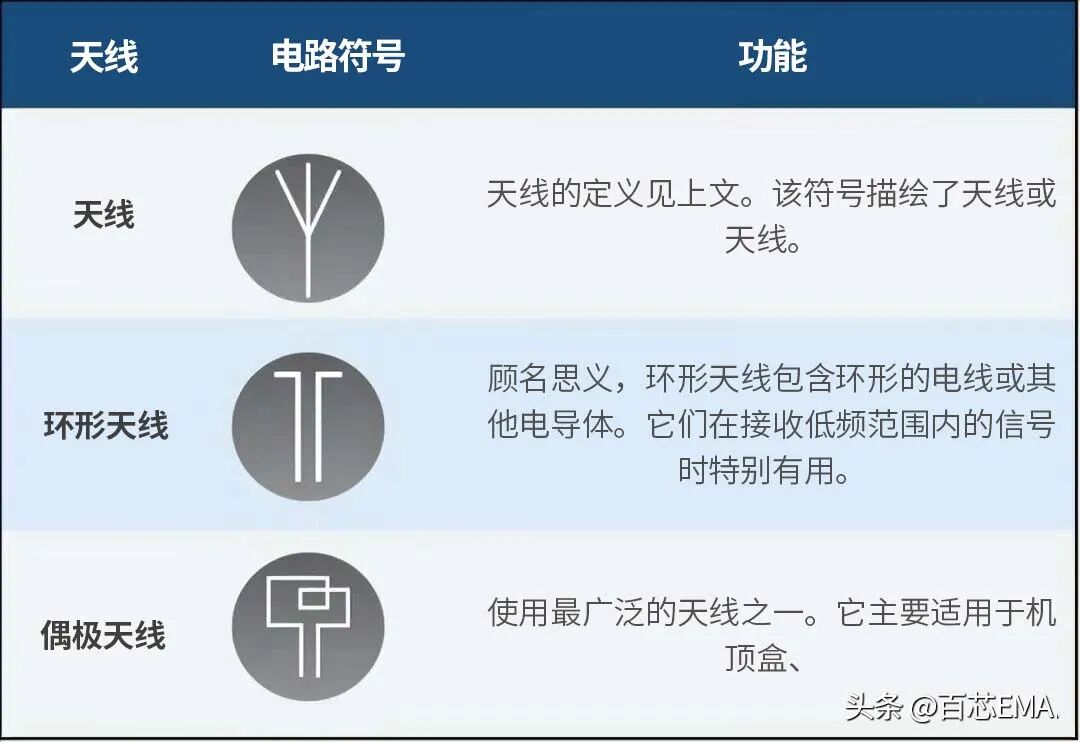

下面为不同天线的电路符号和功能。



不同天线的电路符号和功能


来源:电磁兼容之家
