OptiStruct 随机响应分析

一、理论基础与工程背景

核心方程体系

随机响应分析用于预测结构在非确定性连续激励（如湍流、路面不平度、噪声）下的动态行为，核心方程如下：

1. 单载荷工况响应：

•      ：激励源功率谱密度（PSD）
•      ：频响函数（位移/速度/加速度）

2. 多载荷工况耦合：

•      ：交叉功率谱密度（复数）
•       表示复共轭

3. 总响应合成：

关键统计量计算

图1：随机响应分析流程与统计量关系

二、分析配置规范

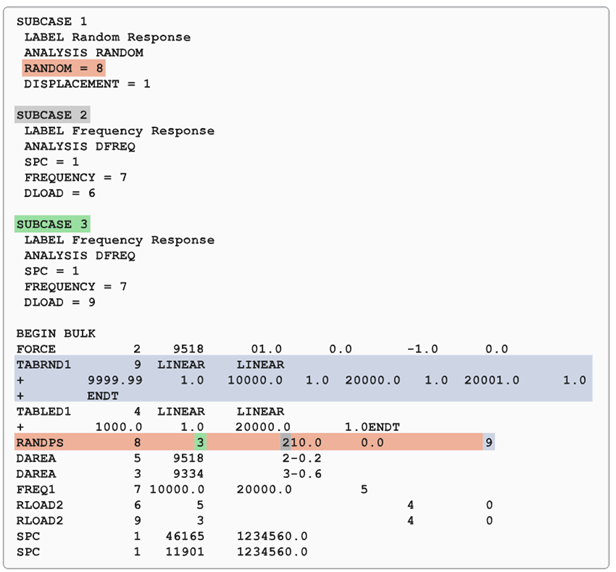

1. 输入文件结构

SUBCASE 10
  ANALYSIS = RANDOM       # 激活随机响应
  RANDOM = 20             # 引用RANDPS卡片
  FREQUENCY = 30          # 频率定义
  DISPLACEMENT = 1        # 位移输出

BEGIN BULK
RANDPS, 20, 100, , 40     # 载荷PSD定义
TABRND1, 40, , 0.0, 0.1, 100.0, 0.05  # PSD曲线

2. 关键卡片解析

3. 基于H3D的快速分析

IMPORT, H3D, 'freq_response.h3d'  # 导入频响结果
ASSIGN, H3DRES, 101               # 指定引用子案



要求H3D文件必须包含旋转量结果（当请求力/应力/应变输出时）

三、后处理与结果解读

1. 结果文件体系

2. HyperView后处理

• PSD云图：频率切片可视化

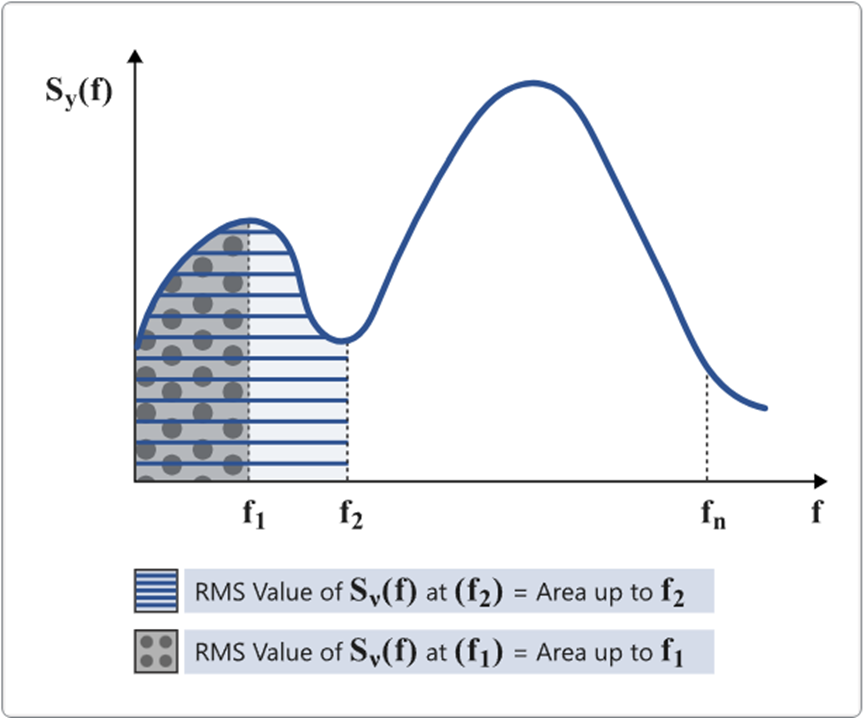

• RMS累积分布：

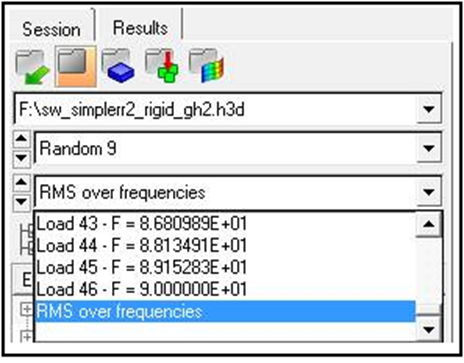

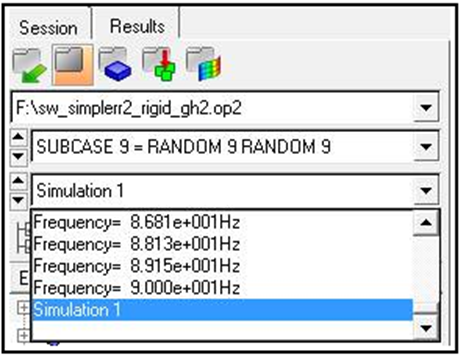

  图3：H3D文件中的RMS输出选项（左h3d，右op2）
• von Mises应力：基于Segalman方法的PSD/RMS结果

3. 高级后处理配置

! 生成HyperGraph速度PSD曲线
XYPLOT, VELO, PSDF / 3(T2), 6(T2)

! 输出位移自相关统计数据
XYPEAK, DISP, AUTO /223(T3)

! 全格式加速度PSD输出
XYPUNCH, ACCE, PSDF / 8(T1), 9(T1), 8(T2), 9(T2)

四、工程应用场景

1. 汽车NVH分析

• 激励源：路面PSD（TABRND1定义）
• 关键输出：
• 底盘加速度RMS分布
• 车身接附点正穿越次数

2. 航空气动噪声

• 激励源：湍流PSD + 发动机振动PSD
• 耦合分析：使用交叉功率谱
• 输出：舱内声压PSD

3. 电子设备随机振动

• 疲劳评估：
•      ：持续时间
•      ：正穿越次数

五、高级功能解析

1. 自相关函数

• 工程意义：检测响应周期性

• 配置方式：

  RANDT1, 50, 0.0, 0.1, 1.0  # 定义τ=0, 0.1, 1.0s




六、最佳实践与注意事项

1. 频响分析一致性：

• 同一随机子案引用的所有频响分析须采用相同频率点
• 推荐使用模态频响法加速大规模模型计算

2. RMS结果验证：

• 总RMS值应满足：
• 异常值检查：局部RMS突增可能预示共振

3. 交叉功率谱处理：

• 复数输入需确保实部/虚部正确定义
• 航空应用中常需考虑气动-结构耦合交叉项



通过随机响应分析，工程师可有效评估汽车、飞行器、电子设备在真实随机环境（如湍流、路面激励）下的动态可靠性，为疲劳寿命预测和NVH优化提供量化依据。
