抢占技术高地！COMSOL流固共轭传热结构拓扑优化技术-附视频教程

仿真圈

7月前浏览748

关注



每年夏季，全球极端高温引发的新能源汽车 “趴窝” 事件持续发酵 —— 某主流品牌纯电动车在 40℃以上环境行驶时，电池包温度飙升至 58℃，触发强制降速，续航直接缩水 40%；同期某旗舰手机因 5G 高频运行导致芯片温度突破 90℃，被迫启动性能限制。两起热点事件直指行业核心痛点：传统热管理设计已无法匹配高功率、小型化设备的散热需求。而流固共轭传热结构拓扑优化仿真技术，正是破解这一困境的关键之一。

新能源汽车 “趴窝”

01

“新技术”重构热管理设计逻辑

在流固共轭传热结构拓扑优化技术出现前，热管理设计长期依赖 “经验试错”。以新能源汽车液冷板为例，工程师需基于常规流道反复调整参数，制作数十组物理样机测试，研发周期长达 6-8 个月，且难以平衡 “散热效率 - 流体阻力 - 结构轻量化” 的三角矛盾。2013 年，丹麦技术大学（DTU）在相关研究中首次将拓扑优化应用于自然对流问题，打破技术局限，而变密度法与 COMSOL 的结合，更让这一技术走向工程实用。

该技术的核心优势在于 “全局寻优” 与 “多物理场协同”：通过引入设计变量 γ∈(0,1)（γ=0 代表流体域，γ=1 代表固体域），结合变密度法（SIMP），在预设设计空间内自主演化最优结构形态 —— 既考虑固体域热传导，又兼顾流体域对流换热，同时满足压降、体积等工程约束。正如《流固共轭传热结构拓扑优化》文献所强调的，该技术能实现 “三维拓扑优化最小压降” 与 “热固流耦合拓扑优化” 双重目标，让散热结构设计从 “被动适配” 转向 “主动优化”。

02

新技术的应用场景及价值

流固共轭传热结构拓扑优化仿真技术的价值，已远超单纯的性能提升，成为行业降本增效与技术创新的核心动力。从经济效益来看，该技术可将热管理部件研发周期从 6-8 个月缩短至 1-2 个月，物理样机数量减少 80%，研发成本降低 40% 以上；从技术创新来看，其能生成人类工程师难以想象的复杂流道结构（如分形流道、仿生树状流道），全面超越传统设计；从行业发展来看，其能通过提升散热效率、减少材料用量，助力 “双碳” 目标实现。主要变现在：

1、破解新能源汽车电池热管理 “卡脖子” 难题

当前新能源汽车向 800V 高压平台升级，电池包能量密度提升至 400Wh/kg 的同时，散热需求同步增加 35%。在我仿真秀官网的视频课程《基于变密度法COMSOL热流共轭传热液冷板拓扑优化设计》，采用流固共轭传热拓扑优化技术后，通过 COMSOL 构建电池包 - 液冷板耦合模型，优化后的流道设计能在相同泵功下使电池包峰值温度显著降低，温度均匀性大幅提升，完美适配快充场景。而课程中专门涵盖的 “电池液冷板等换热器流道的设计” 内容，正是针对这一核心需求，让学员能直接将技术落地到实际项目中。

2、应对芯片与消费电子高功率散热挑战

随着芯片制程进入 3nm 时代，热流密度突破 500W/cm²，传统散热方案濒临极限。流固共轭传热拓扑优化技术为微通道散热提供新路径 —— 通过 COMSOL 建立芯片 - 微通道散热器耦合模型，设计仿生树状流道等优化结构，可在有限空间内实现散热效率提升与流体阻力降低的双重目标。这与我的课程适配的 “芯片、消费电子等相关微通道散热行业科研人员” 需求高度契合，课程内容能直接对接这类场景的研发痛点。

3、兼顾换热器与新能源热管理效率与适配性

在换热器流道设计、新能源热管理等领域，该技术同样发挥关键作用。通过拓扑优化，可在降低流体阻力的同时提升传热效率，兼顾结构轻量化与空间适配性，这正是课程核心价值的体现 —— 帮助学员掌握 “既降阻又提效” 的优化逻辑，无论是科研项目还是企业研发，都能快速攻克仿真难题。

4、助力微通道方向硕博的学术研究

对于微通道散热方向的在读硕博，该技术是论文研究的核心支撑。课程深度拆解 N-S 方程与能量方程在拓扑优化中的应用，涵盖从概念辨析到后处理的全流程，能帮助科研人员搭建系统的理论框架，快速完成仿真实验与论文撰写，避免陷入 “只会操作、不懂原理” 的困境。

03

COMSOL流固共轭传热结构拓扑优化实操

流固共轭传热结构拓扑优化场景如下：

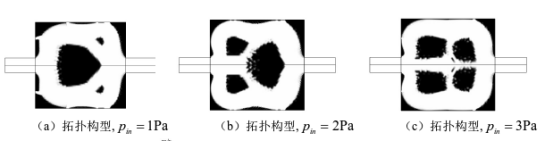

下图部分为设计域，材料为铝，左侧为流体入口，右侧为流体出口，中间设计域存在1000W的热源，经过变密度法计算后得出图2所示的流道（白色 区域），实现设计域温度最小化。参考论文《流固共轭传热结构拓扑优化》

图1

图2

下面对仿真过程中的步骤进行详细讲解。

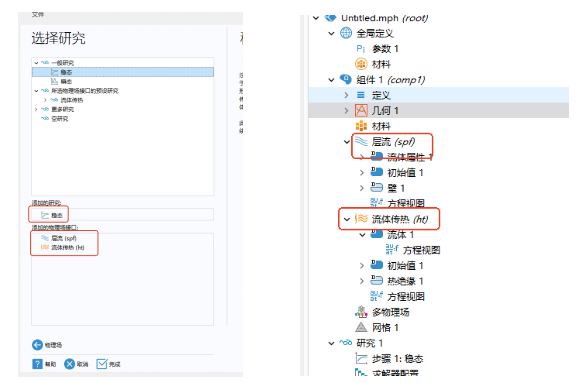

第一步：分析物理现象为稳态共轭传热，因此选择流体传热及层流模块即可，研究选择稳态。最终得出下面所示场景，红色方框即为求解器模块。

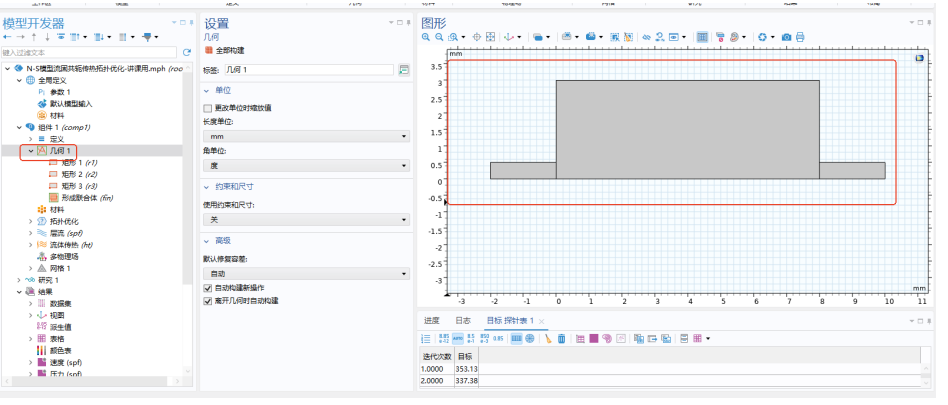

第二步：几何建模，利用comsol的长方形功能分别绘制入口、设计域及出口，如下：

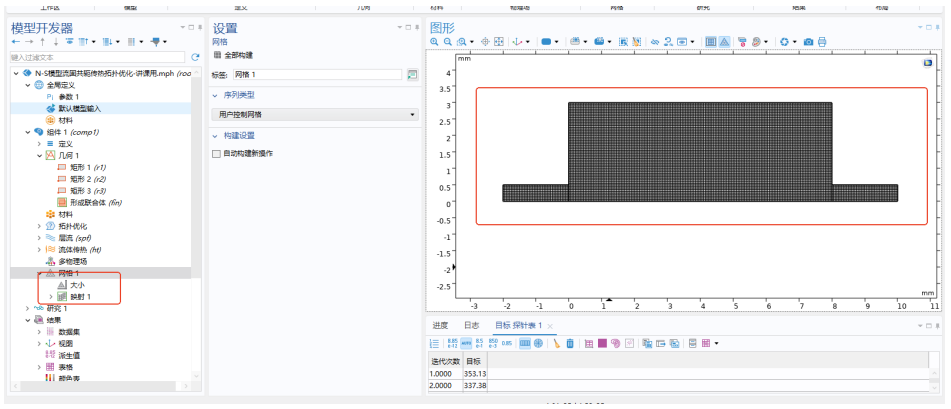

第三步：网格划分，映射功能进行网格划分，得出结构化网格如下：

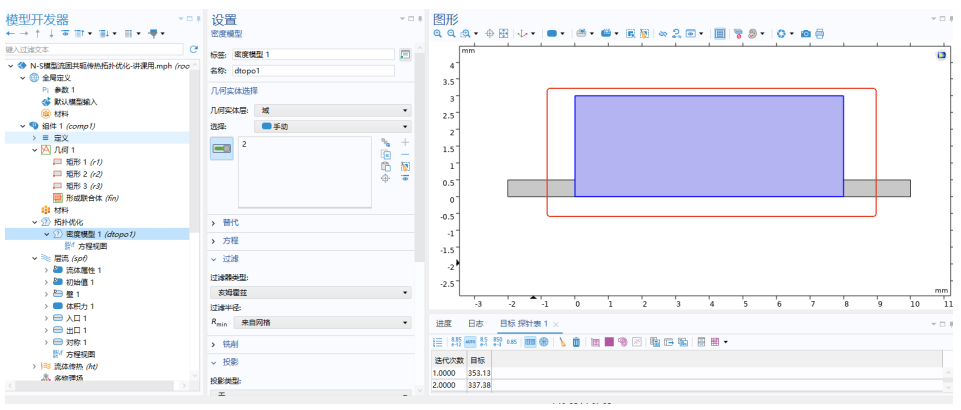

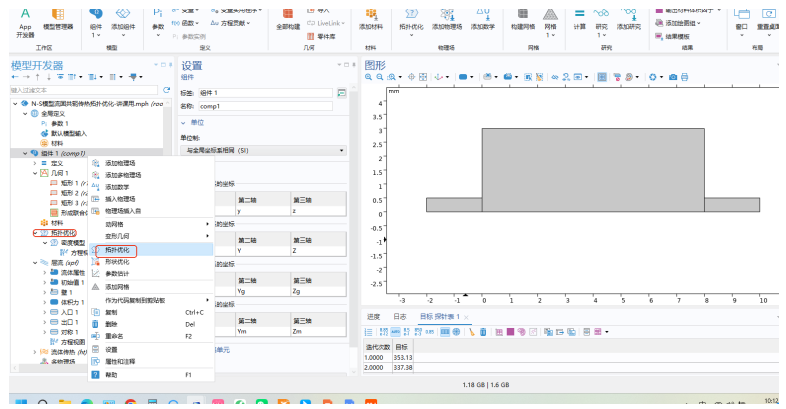

第四步：拓扑优化调用：点击组件，右键选择拓扑优化，区域选择中间的计算域

第五步：

(1) 层流模块设置

该模块主要求解动量方程，因此核心是体积力的设置。

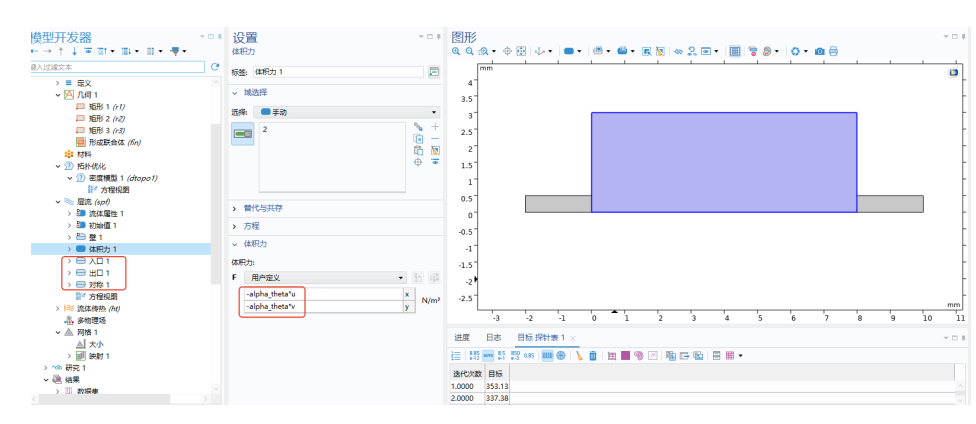

体积力设置如下，在设计域内x,y方向设置达西阻尼力，同时定义入口和出口边界条件，以及对称边界条件。

(2) 层流传热模块设置

该模块主要用于求解能量方程，因此需定义热源及材料物性参数：

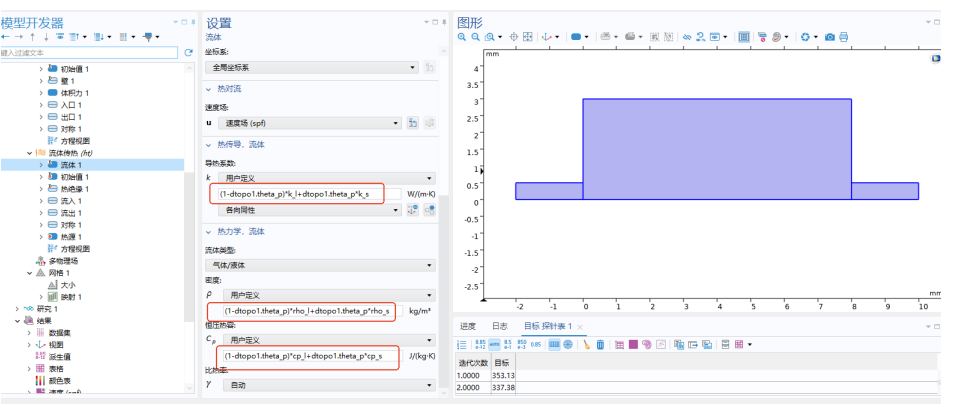

材料物性参数定义如下：

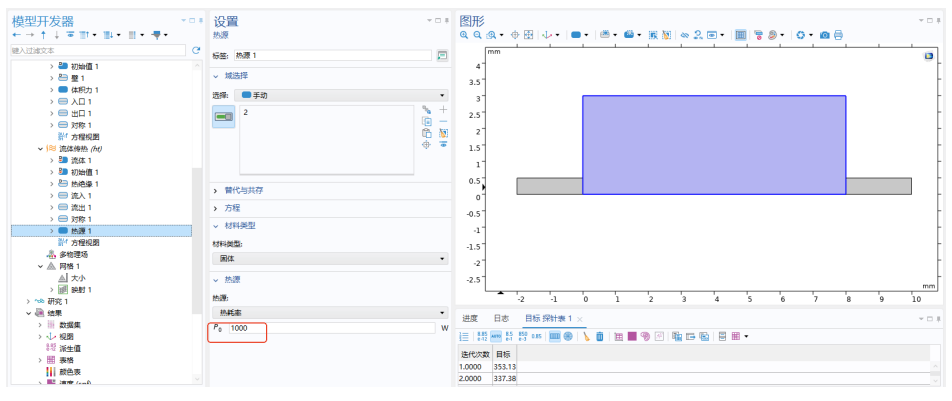

热源参数定义如下：

第六步：研究设置：

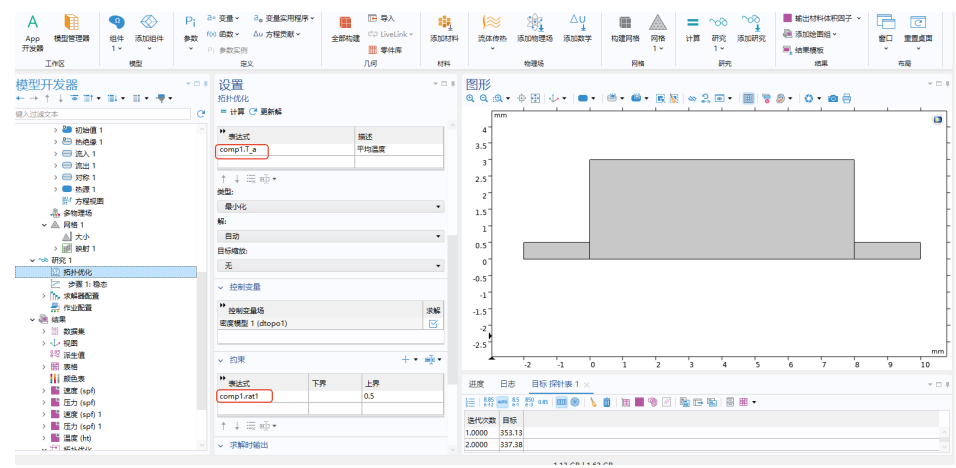

增加拓扑优化，并设定目标函数及约束，以及设定解的保存方式如下：

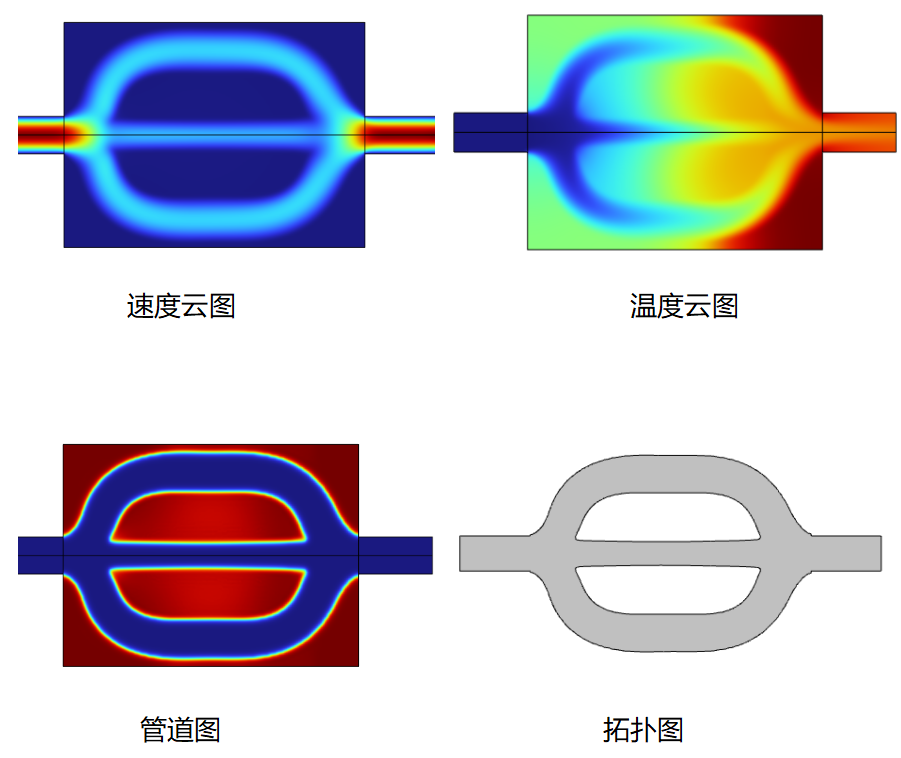

第七步：后处理

04

抢占技术高地，从掌握这门课程开始

以上案例实操已经收录道我的《基于变密度法 COMSOL 热流共轭传热液冷板拓扑优化设计（论文复现）》课程，它是针对 COMSOL 6.3 用户打造的热流共轭传热拓扑优化进阶课。

它基于《流固共轭传热结构拓扑优化》文献，从拓扑 / 形状 / 尺寸优化概念辨析入手，深度拆解 N-S 方程、能量方程在拓扑优化中的应用，涵盖几何建模、网格划分、材料属性设置、边界条件配置、目标函数与约束定义到后处理的全流程，搭配源文件与参考资料，兼顾理论原理与实操落地，助力微通道散热方向硕博及电池、芯片等行业科研人员快速掌握液冷板等换热器流道设计核心技能。请识别下方二维码观看。
