在硬件大佬手下干活:进度有人扛,技术有人帮

9月前浏览402
今天给大家分享一段我以前的经历。当时在一家只有几十人的小公司工作,刚入职就听说老板也是硬件工程师出身。我心里咯噔一下——完了,这下可不好糊弄了。没想到,这个咯噔竟成了我职业生涯中最幸运的开始。

01

那些只有硬件人才有的默契

第一次交原理图评审,我战战兢兢。老板走进会议室,扫了眼投影,第一句话是:“电源隔离这块,你是怎么考虑的?”

不是问进度怎么样,不是问什么时候能做完,而是直接切入技术问题。那一刻我就知道,遇到真正懂行的人了。

更让我意外的是,他马上就拿起笔在草稿纸上画起了拓扑图。“你这里用的XX需要改进一下,我以前在XX项目上遇到过类似问题... ...”

他不是在挑刺,而是在分享经验。短短二十多分钟,把我一直没想明白的问题给捋清楚了。

硬件工程师最怕什么?怕不懂技术的领导瞎指挥。

“这里加个LED指示灯吧,好看。”

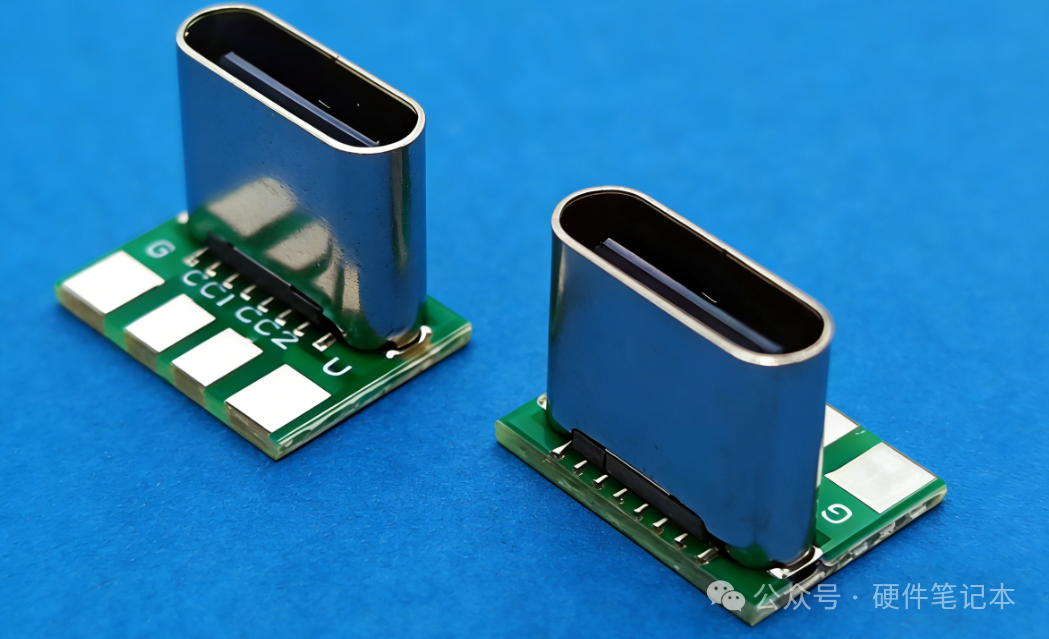

“这个接口能不能改成Type-C?现在流行。”
“这个成本能不能再降两块钱?不管用什么方法。”

这些让人头疼的要求,在我们这儿基本听不到。因为老板知道,改一个接口可能意味着整个布局要重来;降两块成本可能要用掉工程师两周时间做替代方案验证。

有一次,采购部想换一家更便宜的芯片供应商,拿着单子找老板审批。老板看了一眼:“这家厂的交期稳定吗?我们上量的时候会不会出问题?温度系数符合我们的要求吗?”

采购同事愣住了——厂家说差不多,但是价格确实便宜了一些。

老板摆摆手:“你把规他们的格书和测试报告发我看看。”

后来听说,老板亲自给那家潜在供应商的技术负责人打了个电话,聊了半小时的技术参数和品质供货相关的细节。挂掉之后说:“再考察考察吧,他们的认证资料还不全,等提供了完整的测试报告再说。”

这种保护,是无声的。但我们都感受得到。


02

那些处处为硬件工程师撑腰的地气

有一次加班调板子到晚上十点多,老板突然出现在实验室。我心里一紧——是不是来催进度的?

结果他拎着一袋宵夜:“来吃点东西,垫垫肚子。哪个部分卡住了?”

我指着示波器上诡异的波形:“电源纹波太大了,我查了两天没找到原因。”

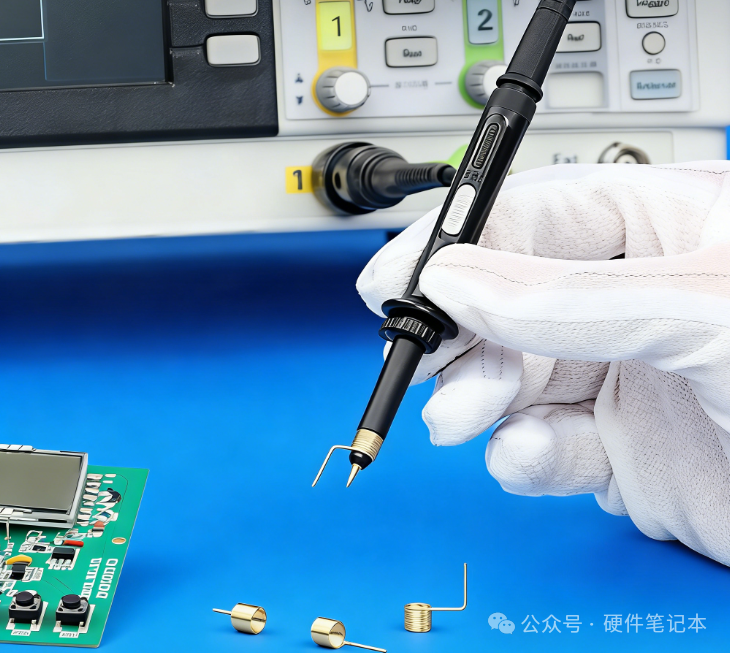

他拿起探头重新夹了一遍:“你探头接地线太长了,测高频信号会有振铃。试试用那个短的接地弹簧。”

问题迎刃而解。他说:“我年轻的时候,也犯过类似错误,折腾了好久,后来我师父教了我这招。”

那一刻我明白了,他不仅是老板,更是一个走过我们正在走的路的老工程师。

很多公司的研发时间是被市场部或者管理层拍脑袋定的。但在我们这儿,情况不一样。

依稀记得,有一次季度规划会上,产品经理提出一个激进的时间表:“竞争对手下个月就发布了,我们能不能再提前两周?”

市场部老大也附和:“是啊,抢市场窗口很重要。”

所有人都看向老板。他沉默了一会儿,转向我们硬件组:“如果加急,你们需要砍掉哪些测试?风险有多大?”

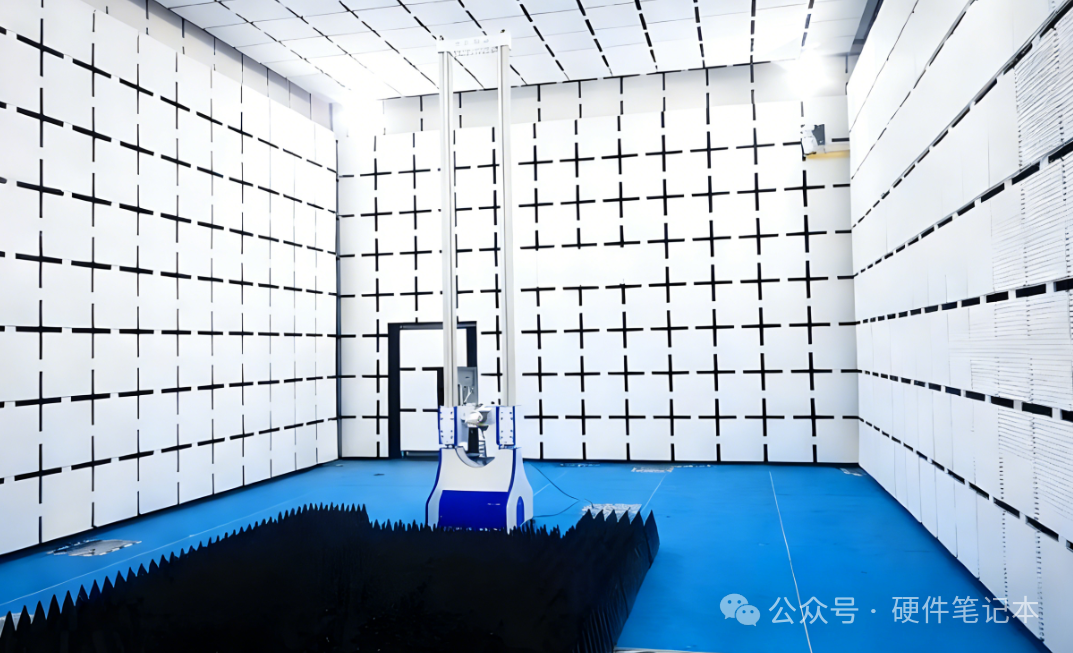

我们如实汇报:“还有XX以前的BUG还需要时间解,高低温测试至少要砍掉一轮,EMC预测试可能没时间做。”

老板点点头,转向产品经理:“那就意味着,客户可能遇到高低温问题,辐射测试万一没过,整个项目要推迟一两个月,产品出货会有一定风险。”

会议室安静了。最后,我们保住了合理的研发周期。

事后老板对我们说:“硬件有硬件的规律,该走的流程一步都不能少。出了问题,最后还是你们背锅。”可能老板也吃过类似的亏。


03

还记得曾经有一个周三聊坑会

公司有个特别的传统——每周三坑聊会。老板只要有空,都会参加。

不是什么正式培训,就是聊聊最近遇到的坑:PCB沉金工艺问题、接口阻抗匹配的教训、选型时的供货陷阱... ...

老板偶尔插话,都是血泪史:
“XX年我用XX品牌的一个芯片,小批量没问题,一量产就随机失效。后来发现是批次问题,整个项目赔了公司半年利润。”
“所以现在,关键芯片至少备两个型号,供应商至少两家。这是花钱买的教训。”

这些经验,书上没有,学校里不教,但真能救命。

他的管理风格也很硬件——重逻辑、重验证、留余量。

设定目标时:就像设计电源要留20%余量,咱们的时间计划也留点缓冲。

考核时:这个方案虽没成功,但排查思路清晰,文档完整,这就是价值。

出问题时:流程哪里可以改进?系统怎么预防下次再发生?

他经常讲:“做硬件挺不容易的,有时候画板子画到眼酸,调电路调到头晕,整改EMC改到怀疑人生。但这些都值得,因为我们在创造实实在在的东西。”

所以,当你的老板也曾是个硬件工程师,他给你的不只是薪水,还有理解、支持和传承。

如果你也有这样一位老板,你是幸运的。如果还没有,也许有一天,你会成为这样的老板。

毕竟,好电路需要好设计,好团队也需要懂行的领路人。在这个行当里,没有什么比我懂你正在经历什么更宝贵的了。
