基准不稳，电路不准。就好比尺子本身是弯的，量什么都量不对。

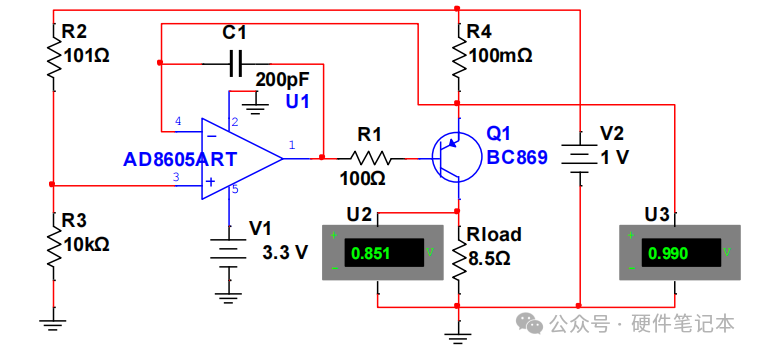

咱们的电子产品，无论是智能手机、工业传感器，还是医疗设备，几乎所有涉及模拟信号测量的环节，都离不开一个看似不起眼却至关重要的角色——基准电压源。它就像是电路的尺子，如果尺子本身不准，那量出来的长度自然也不可信。尤其是在高精度模数转换器、传感器检测、电源管理等应用中，基准电压源的稳定性、精度和噪声性能，直接决定了整个系统的测量准确度和可靠性。所以今天给大家分享一份来自TI官网的公开资料《基准电压源应用设计技巧》。01什么是基准电压源？ 基准电压源是一种能够提供稳定、精确输出电压的集成电路。它的特点是：即使外部电源电压波动、环境温度变化，输出电压也几乎不变。我们可以把它想象成一个电压锚点，ADC、运算放大器、比较器等器件都依赖这个锚点来判断信号的高和低。如果这个锚点漂移了，整个系统的精度就会变低。举个例子：在一个12位ADC中，如果基准电压是4.096V，那么1mV的误差就相当于1个最低有效位（LSB）的误差——这意味着你的测量从最低位就开始不准了。02两种基准电压源：并联 vs 串联 基准电压源主要有两种结构：并联型和串联型。它们各有优劣，适用场景也不同。1、并联基准（如TL431）结构类似稳压二极管，需要外接一个电阻来设定工作电流。优点：输入电压范围宽，能承受高压瞬变；可以灵活构建负压、浮地或多级堆叠的高压基准；压差可以做得非常低（如94mV）。缺点：精度一般较低（0.5%~5%），温漂较大；需要外接电阻，功耗不易控制。适用场景：输入电压变化大、需要负压或浮地参考、成本比较敏感的应用。2、串联基准（如REF50xx系列）结构类似LDO，三端器件（VIN、VOUT、GND），不需要外接电阻。优点：精度高（可达0.05%），温漂低（如2.5ppm/°C）；静态电流小，功耗低；部分支持使能控制，方便电源管理。缺点：输入电压有上限，不能太高；压差通常比并联型大。适用场景：高精度ADC参考、传感器供电、低功耗系统。03如何设计基准电压源？ ADC是咱们基准电压最典型的应用。基准电压的精度、噪声、稳定性，直接影响ADC的输出准确性。1、基准电压噪声是关键ADC的噪声不只来自它自己，还来自基准电压。如果基准电压的噪声比ADC内部噪声还大，那系统的信噪比SNR就会下降。解决办法：在基准输出端加低通滤波器（如RC滤波）；使用低ESR的陶瓷电容；对于高分辨率ADC（如16位以上），可以在基准后加一级缓冲放大器，以驱动ADC的动态负载。2、注意SAR ADC的瞬态电流SAR ADC在转换过程中会从基准引脚抽取短暂的尖峰电流（可达10mA级别）。如果基准源响应不够快，电压就会跌落，导致转换误差。解决办法：在基准引脚旁放置去耦电容（如10µF陶瓷电容）；使用集成缓冲的基准芯片，简化设计；布局时电容尽量靠近ADC基准引脚，走线短而粗，避免过孔。3、除了做ADC参考，基准电压还可以灵活变身：3.1、低漂移双输出基准在双向电流检测等应用中，需要两个匹配良好的基准电压：一个定义满量程（VREF），一个做偏置（VBIAS = VREF/2）。有三种实现方式：方案1：用两个独立基准——简单但成本高，漂移不匹配；方案2：一个基准 + 电阻分压 + 缓冲器——灵活但误差累积；方案3：使用双输出基准芯片——精度高、漂移跟踪好、占用空间小。推荐：方案3在性能、成本和面积上最均衡。3.2、精密电流源基准电压配合运放和MOS管，可以构建精准的拉电流或灌电流源。公式很简单：只要VREF稳定，RSET精准，输出电流就稳定。这种结构常用于偏置电路、积分器复位、振荡器等。04PCB布局参考 再好的基准芯片，如果布局不当，性能也会大打折扣。尤其是基准信号的路径：使用完整的接地平面，划分模拟/数字区域；基准去耦电容尽量靠近器件引脚，避免过孔；基准走线远离高频、高噪声信号（如时钟、电源开关）；对于外部基准+缓冲的结构，尽量缩短缓冲输出到ADC的路径。注：文档源于TI官网，此处提及的PDF仅用于个人学习交流，请勿用于商业用途。来源：硬件笔记本
