近日，在仿真秀VIP群有用户提出了一个有关流体腔的问题，引发群友的热议，本文就从用户最关心的核心问题出发，用通俗的语言拆解ABAQUS流体腔仿真的关键逻辑与避坑指南，如有不当欢迎读者留言批评指正。

在工程仿真领域，流体腔是模拟充液/充气结构（如压力容器、液压机构、汽车安全气囊等）的核心技术之一。而ABAQUS作为主流有限元分析软件之一，其流体腔功能因能精准耦合结构变形与流体压力，成为工程师和科研人员的常用工具。但不少用户在接触这一技术时，常会被“流体与结构如何耦合”“建模步骤卡壳”“仿真结果不准”等问题困扰。

01

先搞懂：流体腔到底是什么？

很多新手入门时会先困惑：“流体腔是用来模拟流体本身，还是容纳流体的结构？”其实答案很明确：流体腔仿真的核心是 “耦合效应” ——也就是结构变形会改变腔体内的流体体积，进而产生流体压力；反过来，流体压力又会作用在结构上，影响结构的受力和变形。比如汽车安全气囊充气时，气体压力推动气囊展开（结构变形），而气囊的展开程度又会反过来影响内部气体的压力分布，这就是典型的流体腔耦合问题。

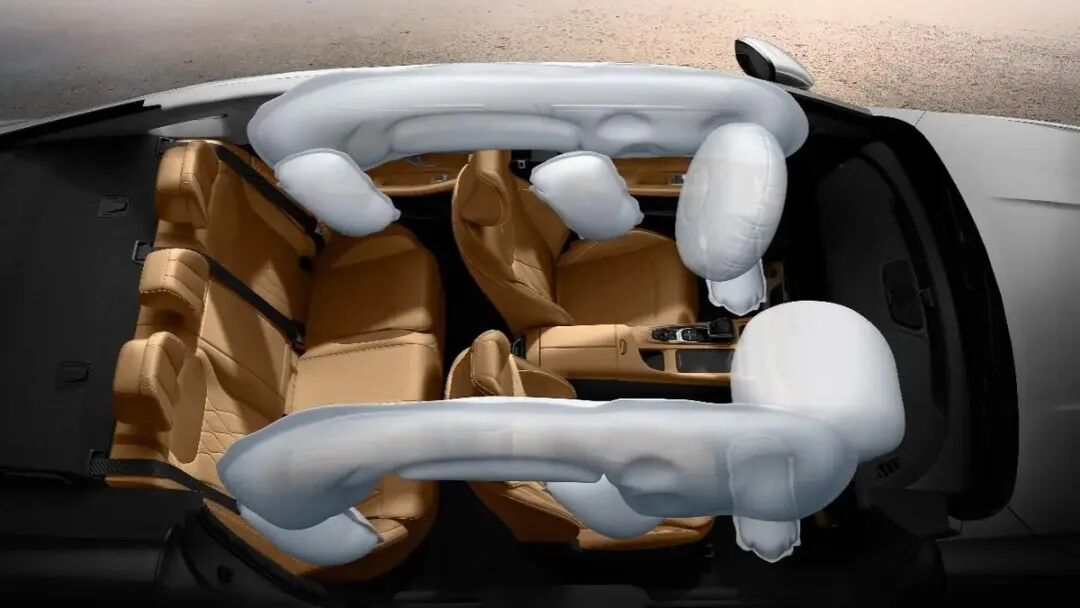

图片来自网络-汽车安全气囊

需要注意的是，ABAQUS中的“基于表面的流体腔”（最常用的流体腔类型）有个关键前提：腔体内的流体压力和温度在任意时刻都是均匀的。如果你的场景涉及流体晃动、波传播（比如油箱内的液体晃动），就不适合用流体腔功能，而需要选择流固耦合或欧拉分析等其他方法。这一点很多新手容易混淆，导致后续仿真方向完全错误。

02

用户高频痛点拆解与解决方案

结合大量用户的实操反馈，我们整理了ABAQUS流体腔仿真中最常见的4个痛点，每个痛点都对应具体的解决思路，帮你少走弯路。



痛点1：建模第一步就卡壳——流体腔该怎么定义？

很多新手拿到需求后，不知道从哪里开始构建流体腔模型，尤其是对“参考节点”“腔体表面”这两个核心要素感到困惑。这也是流体腔建模的基础门槛。

核心要求与解决方案：

1、必须定义“空腔参考节点”：这个节点是流体腔的“标识”，专门用来表征腔体内的压力（只有一个自由度，即压力），而且 不能和任何结构单元相连 。如果模型有对称面（比如轴对称结构），这个参考节点必须放在对称轴或对称平面上；如果没有对称面，节点位置可以任意，但要确保腔体表面是完全封闭的。

2、腔体表面要“封闭且法线向内”：流体腔的边界需要用“基于单元的表面”来定义，这个表面必须完全包围腔体，而且表面的法线方向要指向腔体内部（确保ABAQUS能正确计算腔体体积）。如果部分边界不是结构（比如腔体底部是刚性面，没有划分结构单元），可以用“表面单元”来补充建模。很多新手因为表面法线方向错误或表面不封闭，导致软件无法计算腔体体积，直接报错。这里有个小技巧：在ABAQUS/CAE中创建腔体表面时，勾选“检查法线一致性”（check normals=yes），软件会自动帮你校验法线方向是否正确。



痛点2：流体类型选不对——液压和气动该怎么区分？

流体腔中的流体可能是液体（比如液压油），也可能是气体（比如安全气囊中的气体），很多用户不清楚该选择“液压模型”还是“气动模型”，导致仿真结果偏差巨大。

核心区别与选择逻辑：

1、液压模型：适用于几乎不可压缩的液体（比如水、液压油）。此时流体的体积变化很小，仿真中主要通过“体积模量”来定义液体的压缩性（体积模量越大，液体越不容易被压缩）。比如液压驱动机构的仿真，就应该选择液压模型。

2、气动模型：适用于可压缩的气体（比如空气、安全气囊中的混合气体），基于理想气体定律建模。如果是汽车安全气囊这类动态充气场景，还需要选择“绝热条件”（气体膨胀速度快，热量来不及交换），并可以定义多种气体的混合物。

这里有个常见误区：把气体用液压模型来模拟，导致计算出的压力远大于实际值；或者把液体用气动模型模拟，出现“液体被过度压缩”的不合理结果。记住一个简单原则：液体选液压，气体选气动。



痛点3：仿真不收敛——计算半天出不来结果怎么办？

收敛性问题是ABAQUS仿真的“老大难”，在流体腔仿真中尤其常见。很多用户遇到“计算中断”“迭代不收敛”的提示时，不知道该从哪里排查。

高频原因与解决方法：

1、网格质量差：这是最主要的原因。如果腔体周围的结构单元形状不规则（比如出现钝角、细长单元），会导致压力传递的计算出现数值震荡，无法收敛。解决方案：重新划分网格，提高单元质量（确保单元的长宽比、扭曲度等指标符合要求），在腔体边界等应力集中区域可以适当加密网格。

2、时间增量步设置不合理：对于动态流体腔问题（比如安全气囊充气），如果时间步太大，会导致压力变化过快，软件无法跟上数值变化的节奏。解决方案：适当减小初始时间增量步，同时设置合理的时间步上限和下限，让软件能根据计算情况自动调整时间步大小。

3、边界条件设置错误：比如没有约束参考节点的不必要自由度，或者腔体表面存在“泄漏”（表面不封闭），导致压力无法稳定传递。解决方案：检查参考节点的约束（只保留压力自由度，其他自由度全部约束），重新校验腔体表面的封闭性，确保没有遗漏的边界。



痛点4：仿真结果与实验不符——误差大该怎么排查？

很多工程师和科研人员会遇到“仿真结果看起来合理，但和实验数据对不上”的问题，比如计算的压力值比实验值高20%，或者结构变形趋势不一致。这时候需要从“模型假设”和“参数设置”两个维度排查。

关键排查方向：

1、流体参数是否准确：比如液压模型的体积模量、气动模型的气体常数、温度等参数，是否和实际场景一致。很多用户直接使用软件的默认参数，而默认参数可能不符合实际流体的特性，导致误差。解决方案：查阅流体的物理性质手册，准确输入参数；如果有实验数据，可以通过参数反演的方式调整流体参数，让仿真结果逼近实验值。

2、边界条件是否贴合实际：比如入口的流体流量、环境压力、结构的约束条件等，是否和实验场景一致。比如有的用户用理论计算的平均流速作为入口边界条件，但实际场景中流速存在波动，导致结果偏差。解决方案：尽量采用实验实测的边界条件数据（比如实测的入口流量-时间曲线），提高模型的真实性。

3、是否忽略了次要但关键的因素：比如流体的惯性效应、结构的接触问题（比如腔体壁面的自接触）。ABAQUS的流体腔功能默认不考虑流体惯性，如果你的场景中流体运动速度很快（比如高速充气），就需要在腔体边界添加质量单元来模拟流体惯性；如果腔体可能出现塌陷（比如腔体内流体大量流出），需要提前设置接触对，模拟壁面之间的接触作用。

03

实用总结：ABAQUS流体腔仿真的3个关键原则

1、先明确场景适用性：只有腔体内压力/温度均匀、无流体晃动的场景，才适合用流体腔功能；否则换用其他方法。

2、基础建模不马虎：参考节点位置、腔体表面封闭性和法线方向，是建模的“生命线”，一步错就会导致后续全错。

3、收敛性问题优先查网格：网格质量是仿真收敛的核心，遇到收敛问题先优化网格，再调整时间步和边界条件。

其实ABAQUS流体腔仿真并不复杂，核心是掌握“耦合逻辑”和“建模规范”，再针对常见痛点逐一排查。如果你的场景比较特殊（比如多腔体耦合、气体混合物充气），可以进一步关注ABAQUS的“流体交换”“充气器定义”等高级功能，它们能帮你解决更复杂的流体腔问题。
