“杨老师，我的《Digmat联合Abaqus复合材料多尺度仿真26讲:考虑分层失效的三维RVE模型建立与分析》又更新了8节，请帮我审核一下啊？”

收到御坂sigma老师的私信留言，我点开课程一看，果然是诚意满满的加餐福利！对于深耕复合材料仿真领域的工程师、科研人员和研究生而言，这类聚焦核心技术的课程更新无疑是“及时雨”，尤其是其中关于剪切工况RVE仿真的内容，更是解决了不少实际应用中的技术痛点。

上一篇文章Digimat与Abaqus联合仿真RVE（Cohesive接触）经验总结,而本文我就结合课程核心知识点与仿真实践逻辑，深度拆解复合材料剪切工况RVE仿真的关键技术，带大家吃透这门“干货满满的”技术内容。欢迎大家订阅课程加入我VIP用户群持续交流，共同进步，详情见后文。



01

为什么剪切工况RVE仿真必须关注分层失效？

在纤维增强复合材料的服役过程中，剪切载荷引发的分层失效是导致结构失效的主要诱因之一，而RVE（代表性体积单元）作为连接复合材料微观结构与宏观性能的核心桥梁，其仿真精度直接决定了分层失效预测的可靠性。在我的视频课程更新聚焦的“考虑分层失效的三维RVE模型”，恰好精准覆盖了这一核心技术领域，从几何建模到结果分析的全流程拆解，让复杂的仿真技术变得清晰易懂。

纤维增强复合材料的微观结构由纤维、基体及界面组成，在G13剪切载荷作用下，界面处极易产生应力集中，进而引发分层失效，最终导致材料宏观承载能力下降。传统RVE仿真往往忽略界面分层效应，导致仿真结果与实际实验数据偏差较大，难以支撑工程设计与科研探索。

而我的课程更新的核心价值，就在于构建了“考虑分层失效的剪切工况RVE仿真框架”，通过精准模拟纤维-基体界面的分层行为，让RVE模型的仿真结果更贴近实际。正如课程中所强调的，这类模型不仅能输出准确的剪切强度、失效应变等关键数据（如课程案例中输出剪切强度60.86MPa、失效应变0.0190），更能清晰呈现分层失效的演化过程，为后续的性能优化提供直接依据。

02

剪切工况RVE仿真全流程关键技术拆解

结合课程更新的干货内容与实际仿真逻辑，考虑分层失效的剪切工况RVE仿真可分为五大核心步骤，每一步都暗藏影响仿真精度的关键要点，这也是课程中重点拆解的内容。



1、几何建模与装配：精准复刻微观结构

RVE模型的几何建模核心是“精准复刻复合材料微观结构”，课程中 特别强调了多part构件的几何装配逻辑——需严格按照纤维、基体、界面（后续添加cohesive单元）的实际空间分布进行建模，并规范命名以方便后续边界条件设置。对于剪切工况而言，几何模型的尺寸选择需满足“代表性”要求，确保模型能够反映宏观材料的平均性能，这也是课程中反复强调的基础要点。



2、网格划分：平衡精度与效率的核心

网格质量直接决定仿真结果的可靠性，课程中针对剪切工况的特殊性，给出了明确的网格划分方案：纤维、基体采用C3D8单元，界面处设置零厚度cohesive单元（COH3D8），且厚度方向需保证至少4层单元以精准捕捉应力梯度。同时，课程还分享了结构化网格的划分技巧，通过控制单元长宽比、避免网格畸变，在保证仿真精度的同时提升计算效率，这对于新手而言是极具价值的实操指南。



3、边界条件设置：周期性边界是关键

剪切工况下，RVE模型需施加“周期性边界条件”以模拟材料的无限周期性分布，这也是课程更新的重点难点内容。课程中详细拆解了PBC PLUS插件的应用方法——通过该插件可快速实现多part构件的周期性边界条件设置，不仅能保证载荷传递的连续性，还能有效避免边界效应对仿真结果的影响。此外，课程还强调了接触设置的要点：纤维-基体界面采用Explicit通用接触，cohesive单元需设置合理的界面粘结参数，确保能够精准模拟分层失效的启动与扩展。



4、载荷施加与求解：贴合实际剪切工况

针对G13剪切工况，课程中给出了精准的载荷施加方案：通过在RVE模型的对应边界施加位移载荷，模拟实际剪切受力状态，同时控制加载速率以避免动态效应影响。求解过程中，课程还分享了求解器参数的优化技巧，通过合理设置收敛准则、调整计算步长，确保求解过程稳定且高效，这对于提升仿真效率至关重要。



5、结果分析：聚焦分层失效与性能评估

仿真结果分析的核心是“提取关键数据+解读分层失效机制”，课程中重点讲解了两类核心结果的分析方法：一是应力云图与损伤云图，通过这两类结果可清晰定位应力集中区域与分层失效的起始位置；二是应力-应变曲线，通过曲线可提取剪切强度、失效应变等关键性能参数，同时判断材料的失效模式。课程中还特别演示了如何通过与参考文献数据对比验证模型精度（如案例中仿真结果与文献数据误差仅2.54%），这也是科研与工程仿真中必不可少的步骤。

03

技术价值覆盖科研、工程、教学多场景

从实际应用场景来看，这类考虑分层失效的剪切工况RVE仿真技术具有广泛的应用价值，这也是当前我的课程能够吸引大量从业者的核心原因。

对于科研人员而言，该技术可作为分层失效机理研究的核心工具，通过调整纤维体积分数、界面粘结强度等参数，深入探索各因素对剪切性能的影响规律，为复合材料的性能优化提供理论支撑；对于工程技术人员，精准的仿真结果可直接指导航空航天、风电叶片等高端装备中复合材料结构的剪切强度设计，通过提前预判分层失效风险，降低结构设计成本，提升服役可靠性；对于研究生和新手从业者，课程拆解的全流程技术的价值在于搭建了“理论与实操的桥梁”，帮助快速掌握复合材料微观仿真的核心逻辑，提升实操能力。

接下来，我们来看一下考虑分层失效的剪切工况 RVE模型仿真。本文建立了 G13剪切工况 下的纤维增强复合材料 RVE模型 ，通过 PBC PLUS 建立了周期性边界条件，纤维与基体分为两个part建立模型，使用cohesive接触 描述纤维与基体的分层损伤。

建立了 简单剪切 下的RVE模型，强度计算值为 60.86 MPa，与参考文献 误差为2.54% ；强度对应的失效应变为0.0190，参考文献为0.0204.。

XOZ平面

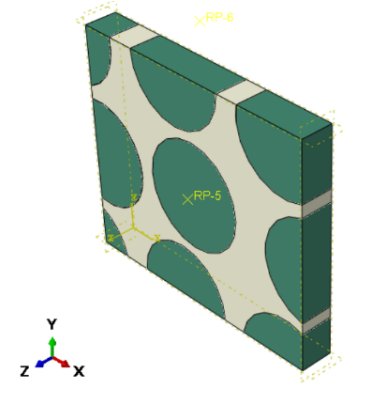

1、几何与装配

纤维与基体分别建立两个part，然后进行装配。注意纤维与基体part都需要满足周期性。

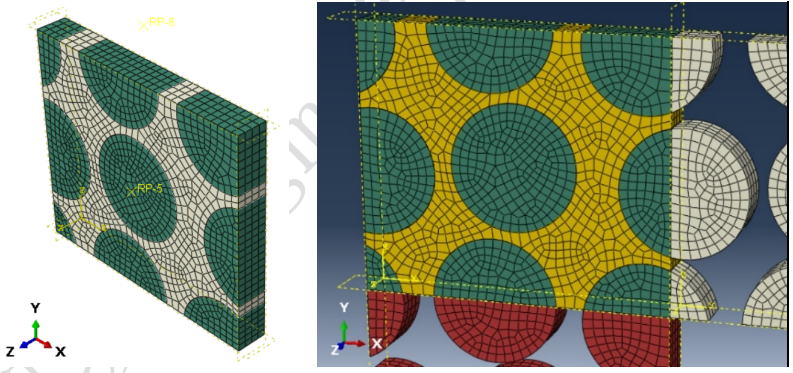

2、网格模型

厚度方向的单元层数为4层

注意周期性网格

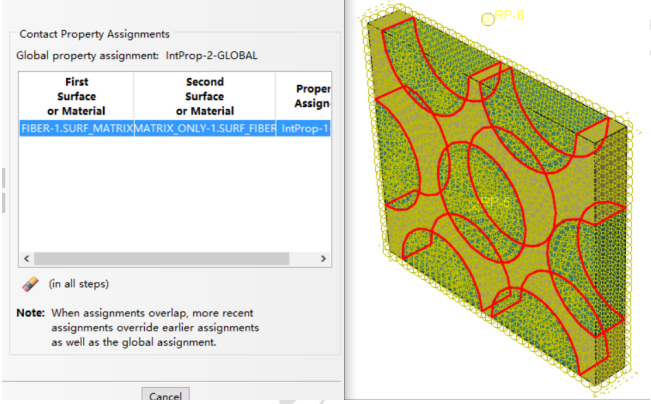

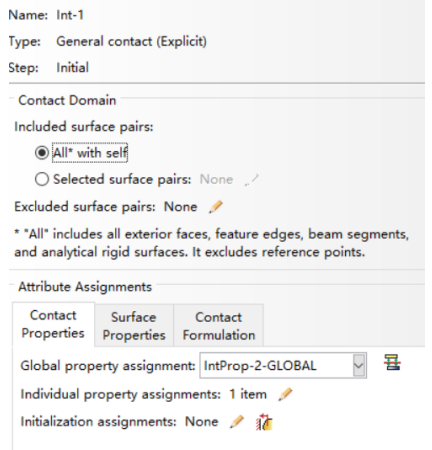

3、cohesive接触

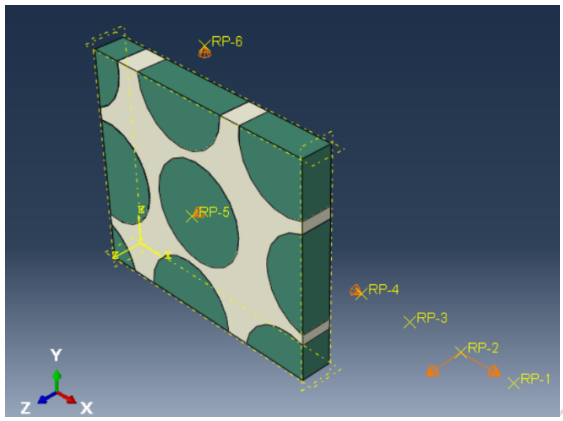

4、周期性边界条件

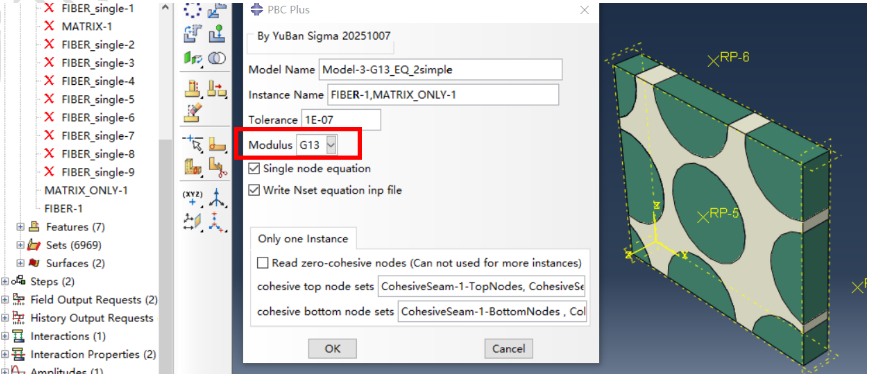

使用PBC PLUS添加周期性边界条件，对两个instance（纤维和基体）建立周期性边界条件，同时可以检测时候为周期性网格。

PBC PLUS插件实现零厚度cohesive单元的周期性边界条件，以及多个part下的周期性边界条件。

5、边界条件

添加切向位移并且约束轴向位移，如下：

6、结果分析

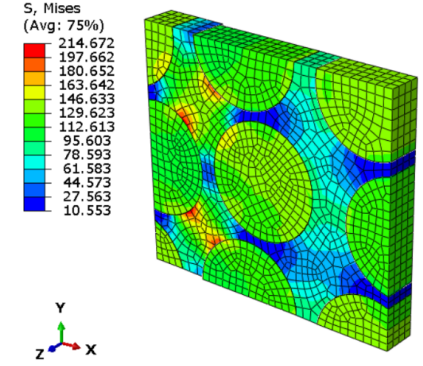

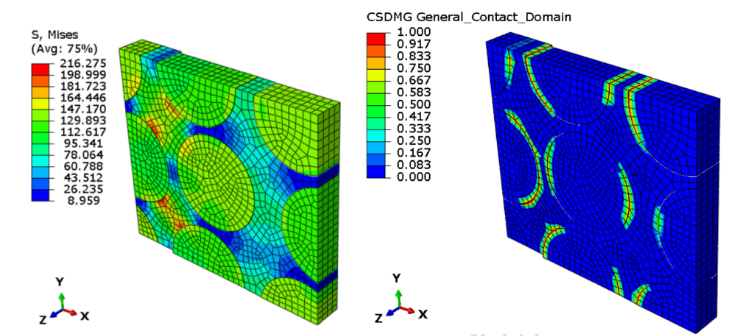

应力云图如下

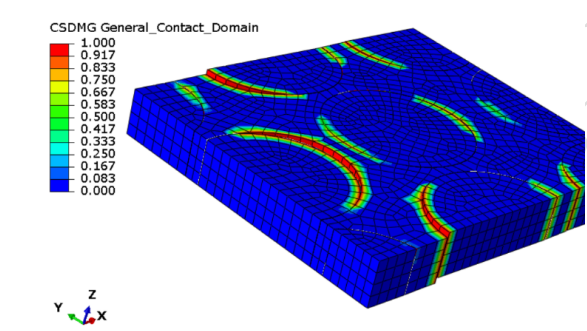

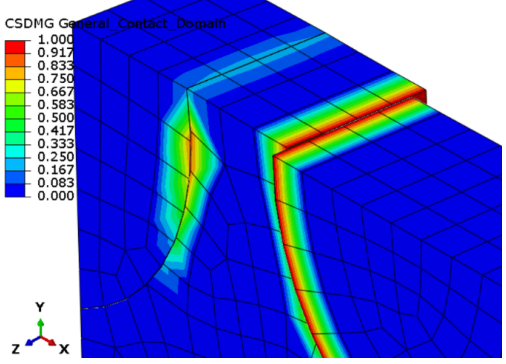

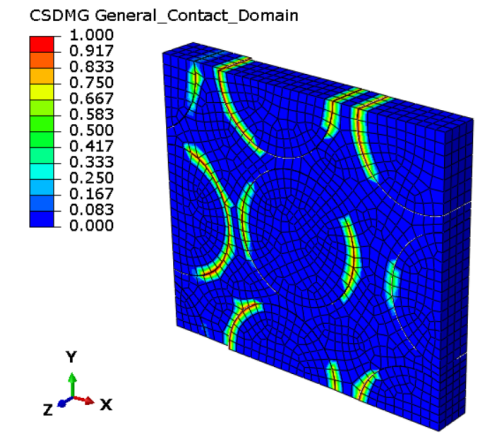

损伤结果如下，可以看出：CSDMG最大值为1，说明发生了分层失效，

纤维与基体直线发生了Z方向的错位，说明施加的1和3方向位移发挥了作用。

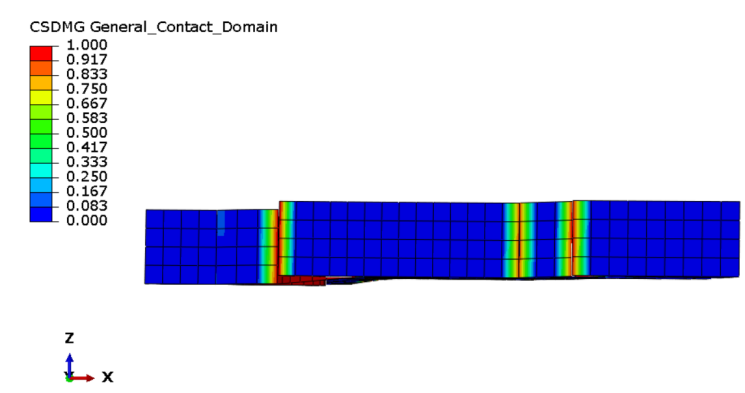

XOZ平面如下，可以看出发生了剪切形变

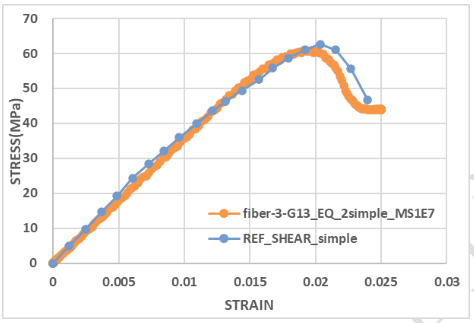

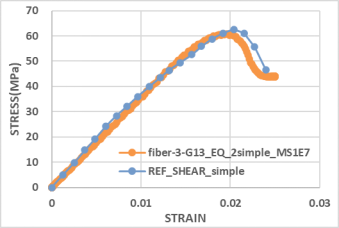

应力应变曲线如下，强度计算值为 60.86 MPa，与参考文献 误差为2.54% ；强度对应的失效应变为0.0190，参考文献为0.0204.

04

课程加餐的额外价值：实操性与扩展性兼具

本次课程新增的8节内容，除了细化上述全流程技术要点外，还增加了大量实操案例与问题解答，这也是“干货满满”的核心体现。凡是购买了此课程用户可以长期免费观看，并在VIP群里答疑解惑，帮助学员高效学习掌握仿真技术。我的课程中不仅演示了Digmat联合Abaqus的协同仿真技巧，还分享了常见问题的解决方案——如多part周期性边界条件设置失败、cohesive单元收敛困难、分层失效结果与实验偏差大等，这些都是从业者在实际操作中经常遇到的痛点。

此外，课程还拓展了技术的应用场景，如如何将该RVE模型拓展至拉伸-剪切复合工况，如何适配不同材料体系（如碳纤维/环氧树脂、玻璃纤维/聚酯）等，让技术的适用性更强，满足不同从业者的需求。

可回放，开发票，奖学金，加餐

提供vip群答疑/相关学习资料

扫码观看和查看最新大纲

课程亮点如下：

• 全流程实操教学：从 RVE 模型搭建、零厚度 cohesive 单元创建、PBC PLUS 插件使用，到结果分析与验证，手把手拆解每一个关键步骤，解决 "建模难、调参烦、精度低" 的痛点；
• 核心工具全覆盖：提供 inp 文件、2022 版 cae 文件、PBC Pro/PBC PLUS 专属插件，配套 68 页 PDF 学习笔记，直接复用至科研与工程项目；
• 多场景拓展应用：涵盖 ABAQUS 独立建模、Digimat-ABAQUS 联合仿真（随机纤维分布 RVE）等场景，同时解析单元类型选择、沙漏控制、质量缩放等关键问题的解决方案；
• 精准对标需求：课程仿真结果与 SCI 文献误差低至 1.58%，既满足学术研究的精度要求，又适配工程设计的实操需求，帮助学习者快速提升核心竞争力。

对于复合材料仿真领域的从业者而言，本次《Digmat联合Abaqus复合材料多尺度仿真26讲》的更新，无疑是一次难得的技术提升机会。其核心覆盖的“考虑分层失效的剪切工况RVE仿真技术”，不仅是科研探索的重要工具，更是工程设计的关键支撑。课程中全流程的技术拆解、实操技巧的分享以及常见问题的解答，让复杂的仿真技术变得“触手可及”。

如果你正在从事复合材料多尺度仿真相关的工作，无论是科研课题研究、工程结构设计，还是新手入门学习，这门更新后的课程都值得深入学习。毕竟，在复合材料仿真领域，精准的模型、高效的技巧以及贴近实际的失效分析思路，永远是提升核心竞争力的关键——而这些，正是这门课程想要传递的核心价值。
