车身模态规划表制作全攻略！轻松避开NVH雷区
🔍 为什么一定要做模态规划表？
在汽车研发中，车身像一个巨大的“振动乐器”，每个部件的振动频率都可能引发噪音问题。模态规划表就像一张“避坑地图”，帮你：
1️⃣ 预防共振：避免结构振动频率与发动机、路面激励重合
2️⃣ 规避干扰：防止车门/车顶等部件共振互相影响
3️⃣ 快速定位：出现异响时能按图索骥排查问题
4️⃣ 前置优化：在设计阶段就设定合理频率目标
🛠️ 制作模态规划表的三大步骤
Step1 确定频率范围
🔧 发动机激励：以四缸机为例（2000-6000rpm）
二阶激励频率 = (转速×2÷60) = 200Hz（设为上限）
高性能车可扩展至300Hz
🚗 风险工况频率
场景 | 转速(rpm) | 频率(Hz) | 备注 |
|---|---|---|---|
冷车怠速 | 1000 | 33.3 | 一阶空腔模态禁区 |
热车急加速 | 4000 | 133.3 | 动力总成关键频段 |
轮胎空腔模态 | - | 55 | 固有特性不可修改 |
💡 小贴士：红色标注绝对禁区，黄色为需重点避让区域
Step2 划分项目类别
📊 整车系统分级
系统类型 | 关键部件 | 频率范围 |
|---|---|---|

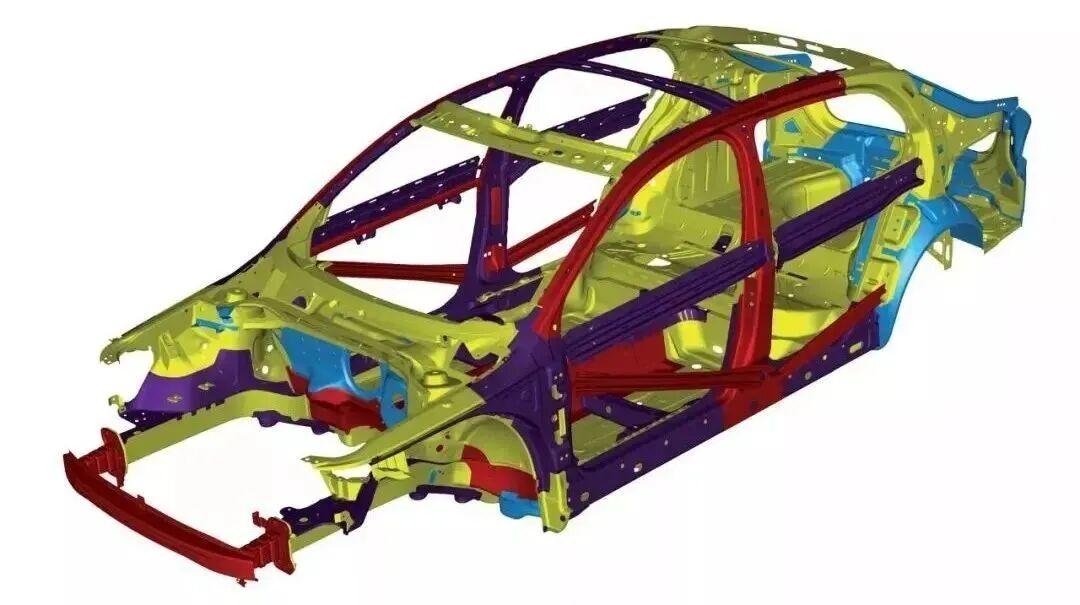

车身主体 | 白车身一阶弯曲/扭转模态 | 20-50Hz |
五门一盖（前后门/尾门/机盖/顶棚） | 30-80Hz | |
底盘关联 | 前后纵梁局部模态 | 40-120Hz |
舒适性相关 | 座椅骨架/仪表板安装梁 | 50-150Hz |
🔍 重点关注对象
✅ 易受激励部件（如轮罩/备胎池）
✅ 质量集中区域（如电池包）
✅ 连接薄弱环节（焊点密集区）

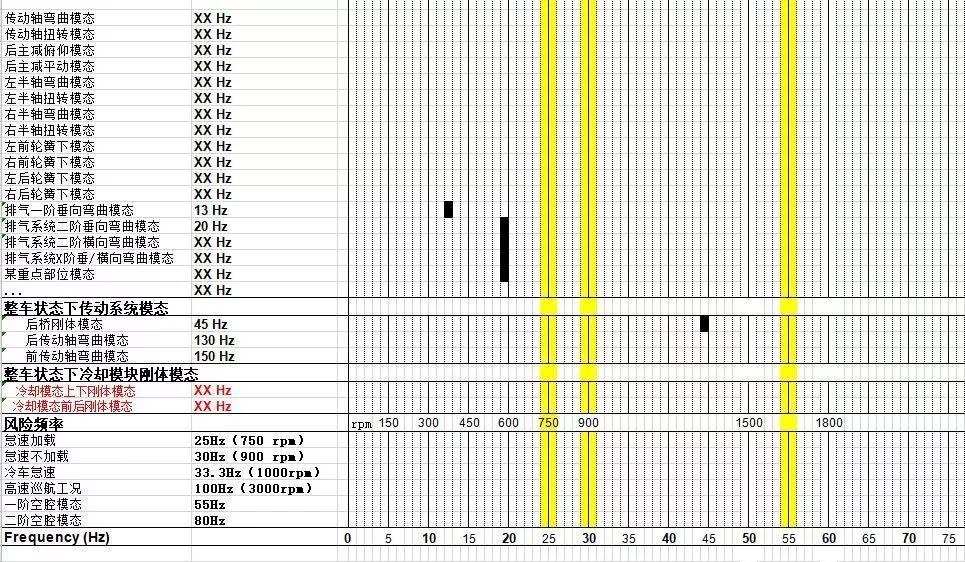

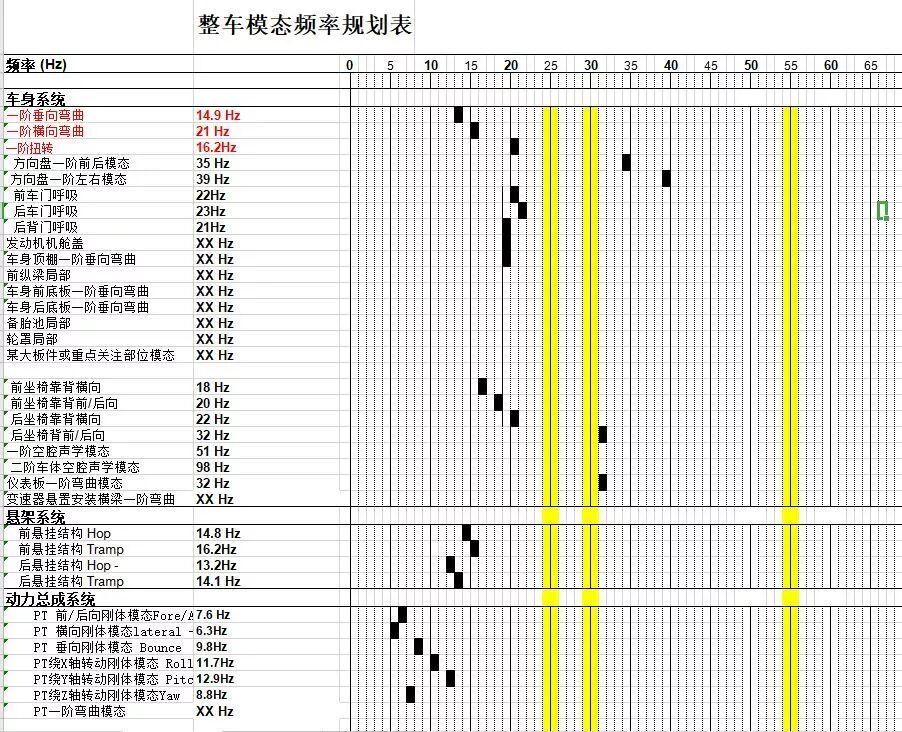

Step3 绘制规划表格
📝 Excel模板示例
频率区间(Hz) | 20-30 | 30-50 | 50-80 | 80-120 | 120-150 |
|---|---|---|---|---|---|
白车身扭转模态 | ★ | ||||
前门模态 | ★ | ||||
动力总成模态 | ★ | ★ |
✨ 进阶技巧
用渐变色标注风险等级
标注实测数据对比
添加备注栏说明设计难点
🌟 实战注意事项
1️⃣ 差异化策略：电动车需额外关注电机谐波（如8极电机48阶激励）
2️⃣ 材料影响：铝合金车身高频模态更活跃
3️⃣ 验证闭环：CAE仿真结果需与台架试验校准
📌 划重点
模态规划不是静态表格，而是贯穿设计的动态工具！建议每季度更新一次，尤其在关键节点（如概念冻结、试制完成）进行专项评审。
🚀 结语
一张科学的模态规划表，能让研发团队少走30%弯路！下期我们将揭秘「如何通过模态贡献量分析精准定位振动源」，敬请期待～
