（电路篇）螺丝刀、水果刀、尖嘴钳齐上阵，才撬开这个67W氮化镓快充头！这用料到底算不算良心？

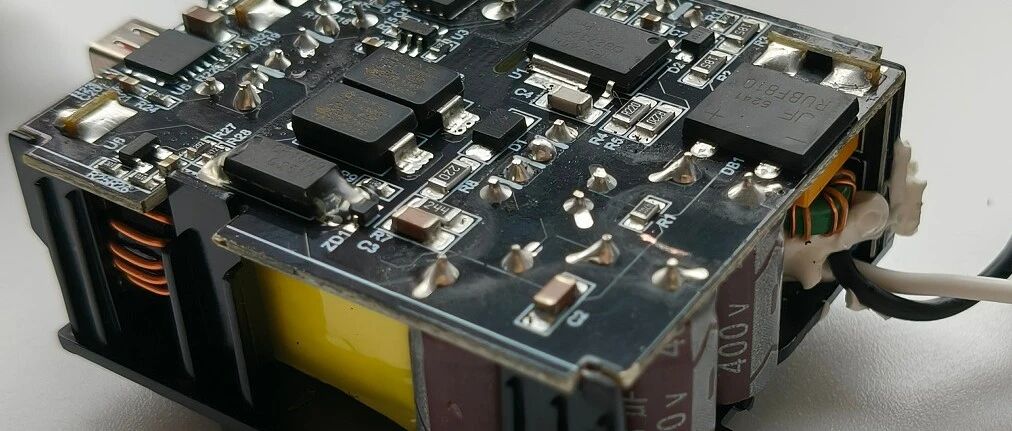

接上一篇文章螺丝刀、水果刀、尖嘴钳齐上阵，才撬开这个67W氮化镓快充头！这用料到底算不算良心？（直接点击标题进入文章链接），我们终于把67W氮化镓快充头里面的电路板给拆出来了。外壳是彻底报废了，不过没关系，今天咱就一起好好瞅瞅这板子长啥样，用料到底扎不扎实。左边是AC插头，通过一条火线L和一条零线N连接电源板的交流输入端；中间就是咱们的电源板；右边是可伸缩的Type-C线缆的收卷机构。这电源板方方正正的，第一眼印象不错。大家知道，常见的电路板大多是绿色的，因为便宜通用，但这款用了高端黑色的板子，藏在里面虽然看不见，但拆开一看就显得挺上档次。把正面剩下的外壳拿掉，整个板子就露出来了。上面打了不少胶，主要是用于固定元器件和辅助散热。交流电进来，先经过一块独立的小板子，直接插在底板上。板子上有4颗很显眼的504/1206封装贴片电阻。这个电阻并联在火线L和零线N之间，其核心作用是安全泄放。 在设备断电后，为X电容提供一个确定的放电通路，将其储存的电荷快速泄放掉，从而避免电容上的高压对咱们人体造成危害。这个电阻的阻值封装，安规要求不是本文的重点，这里也就不展开说了。这个板子上有X电容，Y电容和共模电感，所以输入EMI滤波这块电路的做到位了的，胶也打得很严实，防震措施到位。输入端有三个并联的33uF/400V电解电容，用于储能和滤波。这个线圈感觉挺有意思的，我不打算暴力拆解它，万一哪天还用得着呢。线圈里面有一个转接板，对外引出5个引脚，GND，CC引脚，D+，D-，VCC电源。然后通过一个5pin的连接线与主板连接。焊点饱满，线径也比较粗。这个设计很聪明，相当于把主板的USB功能引出到了线缆上，为主板节省了安装一个USB母口的空间，非常简洁。主板一侧，也只需留一排USB引脚出来，相比USB接口，这大大节省了板子本身的体积，也非常贴心的打了白胶，对焊点进行保护。再看电路板正面，这是一块较小的PCB板，对外有USB-TYPEA和USB-TYPEC接口。放大可以看到，这有一颗芯片IP2726，是英集芯的一款集成多种协议、用于 USB 输出端口的快充协议IC。支持的协议包括 USB PD2.0/PD3.0/PPS DFP，HVDCP QC4/QC4+/QC3.0/QC2.0。为适配器、车充等单向输出应用提供完整的 TYPE-C 解决方案。看到立创上的价格，在3元左右。这颗芯片支持 3V~30V 宽工作电压范围，支持自动检测 DP、DM 上电压对应的快充请求，通过调节FB精确控制输出电压，芯片具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM成本。板子的背面打了胶，元件是看不到了，只看到板子边沿有贴片电容，打胶主要起到一个固定的作用，充电头随拿随放，所以防震动这一块需要重点考量，这个细节也做的非常到位。板子与底板的连接主要是通过背面两个带焊盘的伸出去的PCB引脚，通过直接焊接的方式，这种连接方式可靠，也是咱们消费电子产品常用的方案。下面来看一张完整的背面图片，整体布局非常紧凑，元器件非常多。RUBF810 是一款由晶恒电子生产的整流桥，主要作用是将输入的交流信号转为直流信号。其主要规格为8A电流 和1000V反向电压，适用于开关电源等需要高效整流的场景。下面这块芯片OB2739F，网上没有找到它的规格书，所以价格不详。不过从它的命名来看，厂家可能是昂宝电子，是一款GaN直驱方案芯片，常用于高效电源转换应用，它的直驱技术有助于提升电源效率并减小体积。右边可以看到PCB板上有一个开槽，主要用于增大变压器初次级的爬电距离，增强绝缘强度。下面一颗芯片是同步降压转换器，来自芯潭微，型号NDP13701QB，支持7-30V输入电压，7A输出电流，芯片内部集成开关管，支持双路恒压恒流控制，内部集成环路补偿，采用QFN5*5封装。另一款料号相同，拍得有点模糊了。网上能找到规格书，价格在2元左右。板子背面还有一颗芯片，丝印TDMX 100N6R7FA，确实没找到对应的资料，有认识的大佬吗？本想把这正面厚厚的胶都抠掉，让大家看个完整的电路全貌，但这胶实在太硬太结实了，根本抠不动，只好放弃。所以本文就重点带大家看看用料和工艺，具体的电路原理就不展开分析了。像这种67W的氮化镓充电器，通常采用反激式电路拓扑，结构相对简单成熟。氮化镓（GaN）器件的高速开关优势，正好能和这种拓扑结合，从而实现高功率密度和高效率。相关电源技术资料可以参考我之前发过以下文章。（直接点击文章标题进入）反激电源设计，大神从头到尾给计算了一遍，资料全公开，拿去用一文掌握艾默生辅助电源设计精髓：从反激电路、环路补偿、安规设计、EMC设计到经典案例分享翻遍全网电源资料，发现还是ADI大厂的这份《电源培训基础》最系统、最良心！翻遍全网电源资料，发现还是ADI大厂的这份《电源培训进阶》最系统、最良心！告别玄学调试！反激电源从设计到debug的实战精华，都在这篇里了说实话，写完这篇文章，我有点后悔了……这做工和用料，感觉正常用的话能用很久，现在这样用心做产品的实在不多见。不过，能让大家看到一款良心产品的内部，也算值了！今天的分享就到这里了，咱们下期见。推荐阅读（点击如下三个图片分别进入）来源：硬件笔记本
