叶片颤振是航空发动机和涡轮机械中最严重的气动弹性问题之一，直接影响着航空航天系统的安全性和可靠性。本研究提出了一种基于 ABAQUS 与 STAR-CCM + 联合仿真的叶片气动阻尼颤振计算方法，通过结构模态分析、非定常 CFD 求解和气动力后处理三个核心环节，实现了叶片气动阻尼比的精确计算和颤振稳定性的准确评估。

这种联合仿真方法能够准确预测叶片的气动弹性特性，为航空航天领域的叶片设计和优化提供了重要的技术支撑。为此我在仿真秀制作《Abaqus与Star-ccm 联合进行叶片气动阻尼颤振计算应用》实践性进阶课程，旨在帮助学习者掌握叶片阻尼颤振计算能力以及Star-ccm和Abaqus联合仿真能力，详情见后文。

引言

在航空航天工程中，叶片作为叶轮机械的核心部件，其气动弹性稳定性直接关系到整个系统的安全运行。叶片颤振是一种由气动力与结构振动耦合引起的自激振动现象，当气动阻尼为负值时，叶片会从气流中不断吸收能量，导致振幅急剧增大，最终可能引发叶片疲劳失效甚至灾难性事故。据统计，由叶轮机械转子叶片流致振动引起的叶片高循环疲劳失效是航空发动机最突出的问题之一。

传统的叶片颤振分析方法主要包括能量法和特征值法。能量法通过计算叶片振动一个周期内气动力所做的功来判断颤振稳定性，而特征值法则通过求解气弹系统的特征值来确定颤振边界。然而，这些方法往往基于简化的气动模型，难以准确捕捉复杂的非定常流动特性。随着计算流体力学（CFD）技术的发展，基于 CFD的气动弹性分析方法为叶片颤振预测提供了新的途径。

近年来，多物理场耦合仿真技术在航空航天领域得到了广泛应用。ABAQUS 作为一款功能强大的有限元分析软件，在结构动力学分析方面具有独特优势；而 STAR-CCM + 作为先进的 CFD 求解器，能够准确模拟复杂的非定常流动现象。将两者结合起来，形成 ABAQUS 与 STAR-CCM + 的联合仿真平台，可以实现结构动力学与流体力学的精确耦合，为叶片气动阻尼颤振计算提供了强有力的工具。

本研究旨在建立一套完整的基于 ABAQUS 与 STAR-CCM + 联合的叶片气动阻尼颤振计算方法，系统阐述从理论基础到工程应用的全过程。研究内容包括：气动功、气动阻尼的理论基础；气动阻尼比的定义和计算方法；基于 ABAQUS 的结构模态分析流程；基于 STAR-CCM + 的非定常气动力计算；以及基于 Python 的后处理分析。通过具体的算例分析，验证该方法的准确性和可靠性，为航空航天领域的叶片设计和优化提供技术支撑。

理论基础

气动力、气动功与气动阻尼的通用公式

在叶片气动弹性分析中，气动力是连接流体与结构的关键物理量。根据空气动力学理论，作用在叶片上的气动力可以表示为：

其中，

为气动力向量，

为气动刚度系数矩阵，

为气动阻尼系数矩阵，

为气动质量系数矩阵，

为位移向量，

为速度向量，

为加速度向量。

气动功是衡量气动力对叶片做功能力的重要参数。在一个振动周期内，气动力对叶片所做的总功定义为：

其中，

为气动功，

为叶片表面的非定常压力，

为叶片表面的速度向量， n为叶片表面的法向量，A为叶片表面积，

为瞬时气动功率，

为振动周期，

为振动角频率。

气动阻尼是描述气动力对叶片振动抑制或激励作用的物理量。在能量法中，气动阻尼由叶片一个振动周期内气动力所做的功决定。对于黏滞阻尼模型，气动阻尼比可表示为：

其中，

为气动阻尼比，

为气动阻尼系数，m为振动系统的等效质量，

为系统的固有频率，A为振幅。

气动阻尼的定义及计算

气动阻尼的物理本质是气动力与叶片运动速度之间的能量交换。当气动阻尼为正值时，气动力对叶片做负功，起到抑制振动的作用；当气动阻尼为负值时，气动力对叶片做正功，激励叶片振动，可能导致颤振失稳。

在实际计算中，气动阻尼的计算涉及以下几个关键步骤：

（1）气动阻尼力与速度关系

气动阻尼力与叶片振动速度成正比，其表达式为：

其中，负号表示阻尼力的方向与速度方向相反。在叶片振动过程中，气动力不仅与速度有关，还与位移和加速度相关，形成了复杂的耦合关系。

（2）瞬时气动功的计算

瞬时气动功率是气动力与叶片速度的点积：

将气动力表达式代入，可得：

其中，第二项

即为气动阻尼功率项，它直接反映了气动阻尼对叶片振动的影响。

（3）功率时间平均值的计算

在一个振动周期内，气动功率的时间平均值为：

这个平均值是判断叶片颤振稳定性的关键参数。当

时，气动力在一个周期内对叶片做正功，叶片从气流中吸收能量，系统趋于失稳；当

时，气动力对叶片做负功，系统趋于稳定。

（4）气动阻尼系数的确定

基于能量法的原理，气动阻尼系数可通过以下公式计算：

这个公式建立了气动功率平均值与气动阻尼系数之间的直接关系，为后续的阻尼比计算提供了基础。

2.3 归一化阻尼比的定义

归一化阻尼比，通常用希腊字母 $\zet$ 表示，是衡量振动系统阻尼特性的无量纲参数。在结构动力学中，阻尼比定义为实际阻尼系数与临界阻尼系数的比值：

其中， C为阻尼系数，m为质量，

为系统的固有角频率。

在叶片气动弹性分析中，总阻尼比包括结构阻尼比和气动阻尼比两部分：

其中，

为总阻尼比，

为结构阻尼比，

为气动阻尼比。

气动阻尼比的具体计算公式为：

将气动阻尼系数的表达式代入，可得：

这是计算气动阻尼比的核心公式，它将可测量的物理量（平均功率、质量、频率、振幅）与无量纲的阻尼比联系起来，为工程应用提供了便利。

在实际应用中，阻尼比的大小直接决定了系统的振动特性。当

时，系统处于欠阻尼状态，振动会逐渐衰减；当

时，系统处于临界阻尼状态；当

时，系统处于过阻尼状态。对于叶片颤振分析，关键是要确保总阻尼比为正值，即

，以保证系统的稳定性。

基于 ABAQUS 的结构模态分析

分析流程概述

结构模态分析是气动弹性分析的基础，其目的是获取叶片的固有振动特性，包括模态频率、模态形状和模态质量等关键参数。在 ABAQUS 中，模态分析通过频率提取过程（Frequency Extraction）来实现。

完整的 ABAQUS 模态分析流程包括以下主要步骤：

1、前处理阶段：几何建模或导入、材料属性定义、截面属性创建、部件装配、网格划分。

2、分析步设置：创建 Frequency 分析步、设置提取的模态数量、定义边界条件。

3、求解阶段：提交作业求解、监控求解过程

4、后处理阶段：提取模态频率和振型、计算模态质量、输出模态位移数据

几何建模与网格划分

在 ABAQUS/CAE 中，首先需要创建或导入叶片的几何模型。对于复杂的叶片几何，可以通过 CAD 软件创建后导入 ABAQUS。本研究采用某航空发动机高压涡轮叶片作为分析对象，其三维几何模型如图所示。

几何建模完成后，进入 Property 模块定义材料属性。对于高温合金叶片材料，设置弹性模量

，泊松比

，密度

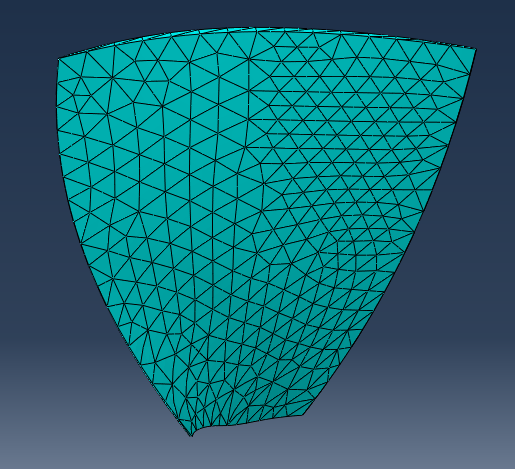

。接下来创建实体截面属性，并将材料赋给截面属性。网格划分是影响计算精度和效率的关键环节。对于叶片这类复杂几何体，采用四面体网格（Tet）划分技术。在 Mesh 模块中，设置全局种子大小为

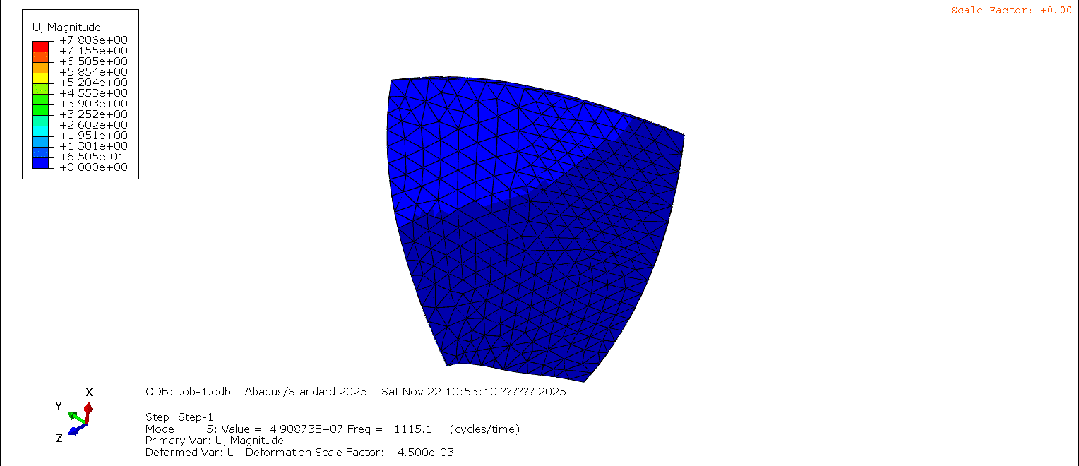

，确保在叶片的关键部位（如叶尖、前缘、后缘）有足够的网格密度。最终生成的有限元网格包含约 50 万个单元，如图所示。

分析步设置与边界条件

在 Step 模块中，创建一个线性摄动（Linear Perturbation）类型的 Frequency 分析步，命名为 "ModalAnalysis"。在分析步设置中，关键参数包括：

提取的模态数量：设置为 10 阶，以确保覆盖感兴趣的频率范围

求解方法：采用 Lanczos 方法，适用于大型稀疏特征值问题

频率范围：指定为 0 到200Hz，确保包含目标模态频率

边界条件的设置直接影响模态计算的结果。对于安装在轮盘上的叶片，其根部被完全固定。因此，在 Load 模块中，选择叶片根部的所有节点，施加全约束边界条件，即

，其中U表示位移， UR 表示旋转位移。

模态求解与结果提取

完成所有设置后，在 Job 模块中创建作业并提交求解。ABAQUS 会自动求解特征值问题：

其中，M为质量矩阵，K为刚度矩阵，

为特征向量（振型），

为特征值（固有频率）。

求解完成后，进入 Visualization 模块查看结果。通过 "Result" 菜单中的 "Step/Frame" 选项，可以查看不同阶次模态的振型和固有频率。前 5 阶模态的计算结果如下表所示：

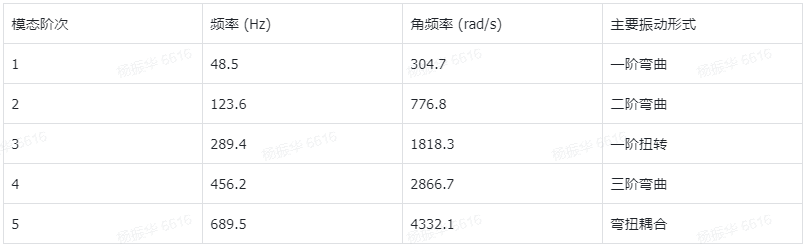

表 2 叶片前 5 阶模态频率计算结果

模态质量计算与位移输出

模态质量是计算气动阻尼比的重要参数之一。在 ABAQUS 中，广义模态质量定义为：

其中，

为第

阶模态质量，

为第

阶模态向量。

ABAQUS/Standard 在完成特征值分析后，会自动计算每个模态的参与因子（Participation Factor）、有效质量（Effective Mass）和复合模态阻尼（Composite Modal Damping）。通过后处理可以提取这些参数。

为了将模态位移数据输出到 STAR-CCM + 进行气动分析，需要进行以下操作：

创建输出请求：在 Step 模块中，编辑 Frequency 分析步，添加场输出请求，包括位移（U）和频率（EIGVAL）。

定义输出变量：在 Field Output Requests 中，选择输出所有节点的位移值。

执行计算：重新提交作业，确保输出文件包含所需的模态数据。

数据提取：使用 ABAQUS 的 Python 脚本接口，可以方便地提取模态位移数据。

基于 STAR-CCM + 的气动力计算

计算域设置与网格生成

STAR-CCM + 作为一款功能强大的多物理场 CFD 求解器，能够准确模拟复杂的非定常流动现象。在进行叶片气动弹性分析时，首先需要建立合适的计算域模型。计算域的几何模型包括叶片实体和外围流体域。网格生成是 CFD 计算的关键步骤。STAR-CCM + 提供了强大的自动化网格生成功能，支持多面体网格、棱柱层网格等多种网格类型。对于叶片气动分析，采用以下网格策略：

1、边界层网格：在叶片表面生成 15到20层层棱柱层网格，增长率为 1.2，确保

，以准确捕捉边界层流动。

2、主体网格：采用多面体网格填充整个流体域，在叶片附近设置局部加密。

3、远场网格：远离叶片的区域采用较粗的网格，以节省计算资源。

物理模型与求解设置

在 STAR-CCM + 中，需要设置合适的物理模型来准确模拟叶片的气动特性：

（1）湍流模型：考虑到叶片表面的流动会发生边界层转捩和可能的分离，采用 SST k-ω 湍流模型。该模型在近壁区域具有良好的精度，同时在远场可以过渡到 k-ε 模型，适用于复杂的流动条件。

（2）求解器设置：基于压力的求解器（Pressure-Based Solver），二阶迎风格式离散（Second-Order Upwind Scheme），耦合算法（Coupled Algorithm）用于压力 - 速度耦合。

（3）时间设置：由于要模拟叶片的周期性振动，采用隐式非定常求解器。时间步长设置为：时间步长为振动周期的 1/100，每个时间步的迭代次数10 次，总计算时间，3到5个个振动周期，这种设置确保了能够准确捕捉流场的非定常特性和周期性变化。

边界条件设置

边界条件的正确设置对计算结果的准确性至关重要：

（1）进口边界条件：压力进口，进口压力为大气压，湍流强度5%，水力直径为叶片弦长。

（2）出口边界条件：压力出口（Pressure Outlet），出口绝对压力：120000 Pa。

（3）壁面边界条件：叶片表面无滑移条件（No Slip）和绝热壁面（Adiabatic Wall）。

振动运动的施加

在 STAR-CCM + 中施加叶片的谐振运动是实现气动弹性分析的关键步骤。STAR-CCM+ 提供了完全自动化的转子叶片气动弹性分析，支持与结构动力学求解器的协同仿真。

施加振动运动的步骤如下：

定义运动类型：选择 Motion，设置运动为morphing。

设置运动参数：运动方向：根据模态分析结果，指定叶片振动的方向、振幅和频率。

运动函数：定义运动函数如下

相应的速度函数为：

动网格设置：启用动网格STAR-CCM + 会自动根据叶片的运动更新网格，确保网格质量。

非定常 CFD 求解

完成所有设置后，提交非定常 CFD 计算。求解过程包括以下几个阶段：

（1）初始解计算

首先进行稳态计算，获得初始流场。这一步骤使用相同的网格和边界条件，但不激活叶片运动。稳态计算收敛后，将结果作为非定常计算的初始条件。

（2）非定常迭代求解

在每个时间步内，求解器执行以下操作：

第一、更新叶片位置和速度

第二、更新网格

第三、求解 RANS 方程

第四、检查收敛性

第五、输出结果

计算过程中，监控残差和升力、阻力系数的变化。

气动力与功率数据记录

在非定常计算过程中，需要记录以下数据：

（1）瞬时气动力：记录叶片表面的总气动力。

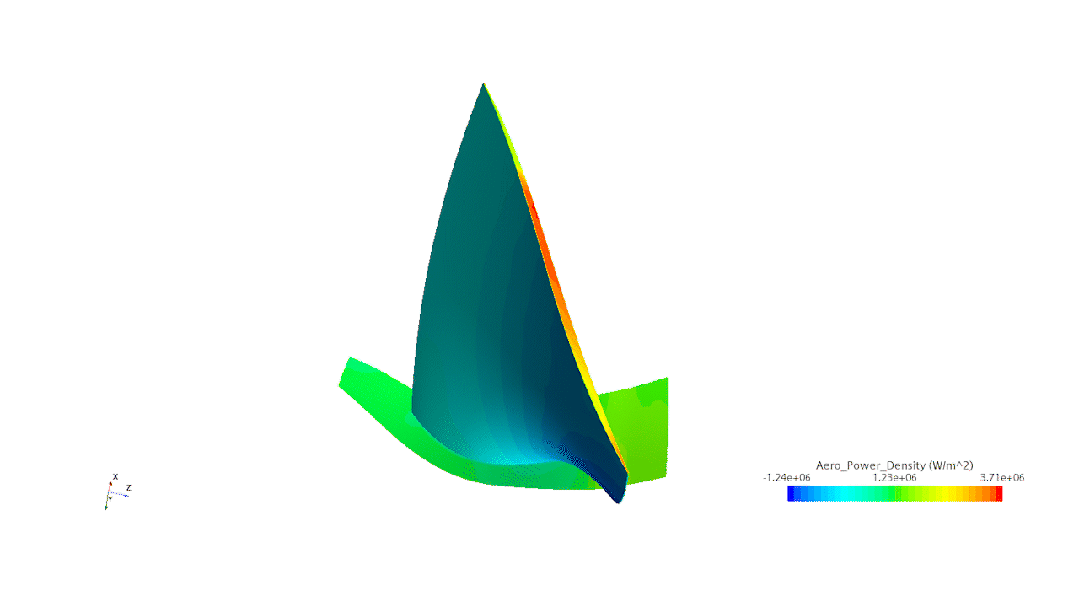

（2）表面压力分布：记录叶片表面的压力系数分布如下

（3）气动功率：根据气动力和速度计算瞬时功率：

其中

为气动力向量。

STAR-CCM + 提供了多种数据输出方式：

监视器（Monitor）：实时监控关键参数的变化

输出文件（Output）：将数据输出为 CSV、TECPLOT 等格式

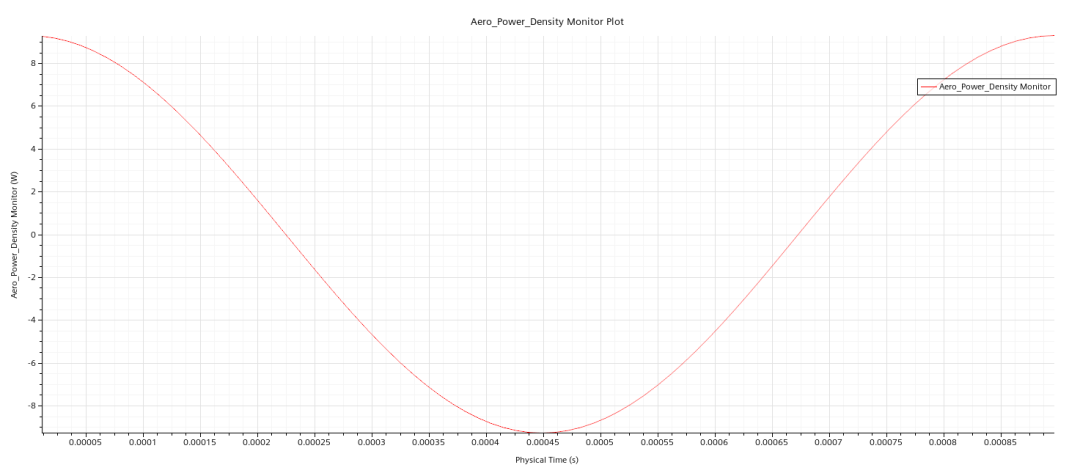

典型的气动功率时间历程曲线如图所示。可以看出，功率随时间呈周期性变化，与叶片振动频率一致。在一个周期内，功率曲线有正有负，反映了气动力与叶片运动的复杂相互作用。

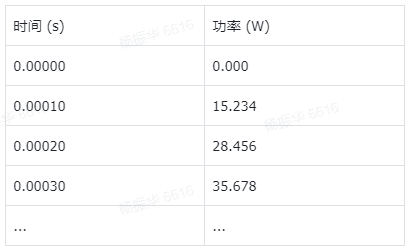

通过后处理，可以从输出文件中提取气动功率数据。数据文件包含两列：时间和功率，格式如下表所示：

基于 Python 的气动阻尼比计算后处理

数据读取与预处理

Python 作为一种功能强大的编程语言，在科学计算和数据处理方面具有独特优势。在获得 STAR-CCM + 输出的气动功率数据后，需要使用 Python 进行后处理分析，计算平均功率、气动阻尼系数和阻尼比。首先，需要读取 CSV 格式的气动功率数据。Python 提供了多种数据读取方式，包括使用内置的 csv 模块、numpy 的 genfromtxt 函数，以及 pandas 库。考虑到数据处理的便利性，本研究使用 pandas 库进行数据读取和处理。

平均功率计算

平均功率的计算是整个分析的核心步骤。根据定义，平均功率为一个周期内功率的时间平均值：

在数值计算中，可以用求和代替积分：

其中，N为一个周期内的数据点数量。

5.3 气动阻尼系数计算

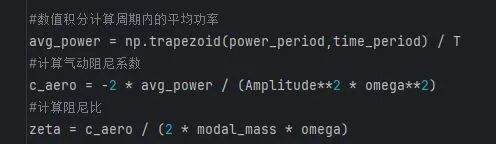

获得平均功率后，可以计算气动阻尼系数。根据公式：

5.4 气动阻尼比计算

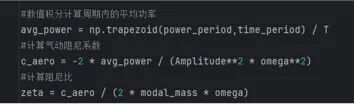

有了气动阻尼系数，就可以计算气动阻尼比：

其中，模态质量 m 通过 ABAQUS 计算获得。

5.5 稳定性判断

基于计算得到的阻尼比，可以对叶片的颤振稳定性进行判断：

当气动阻尼比大于0时：系统是稳定的，叶片振动会逐渐衰减

当气动阻尼比等于0时：系统处于中性稳定状态

当气动阻尼比小于0时：系统是不稳定的，可能发生颤振

叶片气动阻尼颤振计算视频教程

基于 ABAQUS 与 STAR-CCM + 联合的叶片气动阻尼颤振计算方法，为航空航天领域的叶片设计和分析提供了重要的技术支撑。该方法具有理论基础扎实、计算精度高、工程实用性强等优点，在航空发动机、燃气轮机、风力发电机等领域具有广阔的应用前景。随着计算技术的不断发展和完善，该方法将在保障航空航天系统安全运行方面发挥越来越重要的作用。

由于叶片气动阻尼颤振计算技术难度较高，核心体现在多维度协同与深度融合的要求上：需同时掌握 Abaqus 结构模态分析、Star-CCM 非定常 CFD 求解两大专业软件的操作逻辑，实现几何模型互通、网格划分匹配、边界条件协同等跨软件协同环节的精准衔接；既要深刻理解气动弹性耦合机理、阻尼比物理意义等理论知识，又要熟练运用 Python 进行气动功率数据处理、数值积分计算等后处理操作，还要应对模态参数提取、气动载荷传递、颤振判据应用等全流程中的细节把控，对从业者的跨学科知识储备、软件实操能力与工程逻辑思维均提出了较高要求。

为此，笔者录制了《Abaqus与Star-ccm 联合进行叶片气动阻尼颤振计算应用》实践性进阶课程，旨在帮助学习者掌握叶片阻尼颤振计算能力以及Star-ccm和Abaqus联合仿真能力。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《Abaqus与Star-ccm 联合进行叶片气动阻尼颤振计算应用》

扫码立即试看

以下是课程大纲：

第0讲：Abaqus 与Star-ccm 联合进行叶片气动阻尼颤振计算（课程概述）

第1讲：Abaqus 模态计算（结构模态参数获取）

第2讲：Star-ccm 叶片几何处理

第3讲：Star-ccm 建立网格

第4讲：Star ccm 建立物理模型

第5讲：Starccm 建立背压逐渐提升的边界条件

第6讲：Starccm 设置求解参数

第7讲：Starccm 建立报告

第8讲：Star-ccm建立场景

第9讲：Starccm建立颤振参数

第10讲：Starccm建立模态位移函数

第11讲：Starccm建立模态速度函数

第12讲：Starccm建立表面力密度函数

第13讲：Starccm建立气动功率密度函数

第14讲：Starccm统计叶片表面力和气动功

第15讲：Starccm建立气动功场景

第16讲：Starccm初始稳态计算

第17讲：Star-ccm气动阻尼比计算-瞬态气动动计算转码完成

第18讲：Python气动阻尼比计算
