2025 年，全球增材制造产业迎来爆发式增长，激光选区熔化（SLM）技术作为金属 3D 打印的核心，正从实验室走向规模化生产。然而，SLM 成形过程中温度场不均匀导致的翘曲、挂渣、未熔合等问题，始终是制约高精度零件制造的关键瓶颈。在此背景下，基于 COMSOL 的自定义路径 SLM 激光加热仿真技术，成为打通 “设计 - 仿真 - 生产” 闭环的核心工具，而我的视频课程《基于 COMSOL自定义扫描路径SLM激光加热仿真》，则为工程师与科研人员提供了掌握这一关键技术的实战路径。详情见后文：

01

SLM激光加热仿真成为产业刚需

当前，SLM 技术已广泛应用于航空航天、医疗植入体、高端装备等领域，但成形质量与效率的矛盾日益突出。据《面向激光选区熔化的扫描路径优化算法：原理、应用与创新》研究显示，传统单向扫描路径会导致零件温度梯度差达 300℃以上，未熔合缺陷率超 15%；即便采用交替扫描，复杂结构件的翘曲变形仍难以控制。

与此同时，2025 年增材制造产业呈现两大趋势：

一是个性化制造需求激增 ，医疗植入体、航空异形件等定制化产品对 SLM 成形精度要求提升至微米级；二是 AI 与仿真深度融合 ，《2025 量子科技多线领跑 AI 赋能千行百业》报告指出，AI 驱动的仿真优化可使制造效率提升 40%，但前提是掌握底层仿真逻辑与参数设置。

这一背景下，SLM激光加热仿真不再是 “可选技能”，而是解决产业痛点的 “刚需能力”—— 通过仿真提前预判温度场分布，优化扫描路径与热源参数，可将零件缺陷率降低至 5% 以下，研发周期缩短 60%，这正是《基于 COMSOL自定义扫描路径SLM激光加热仿真》课程的核心价值所在。

02

从原理到实战，覆盖 SLM 仿真全流程

我们先来看一下自定义路径SLM激光加热原理：

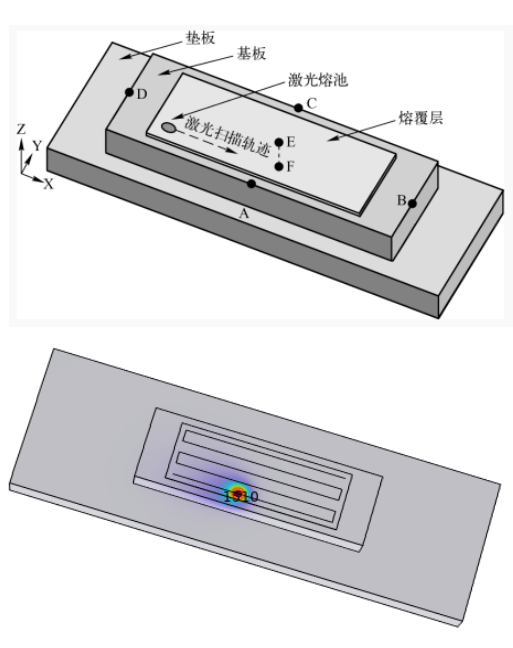

下图最下方垫板为45钢，用于加强热传导。基板板材也为45钢，熔覆层为316L不锈钢从。本次仿真通过固体传热+PDE方程的方法实现激光自定义路径扫描，如下右图所示，暂不考虑板材形状变化，最终得出板材的温度分布，根据板材熔点温度来判定熔池的大小。参考论文《基于不同扫描路径的激光熔覆温度场数值模拟研究》

下面对仿真过程中的步骤进行详细讲解。

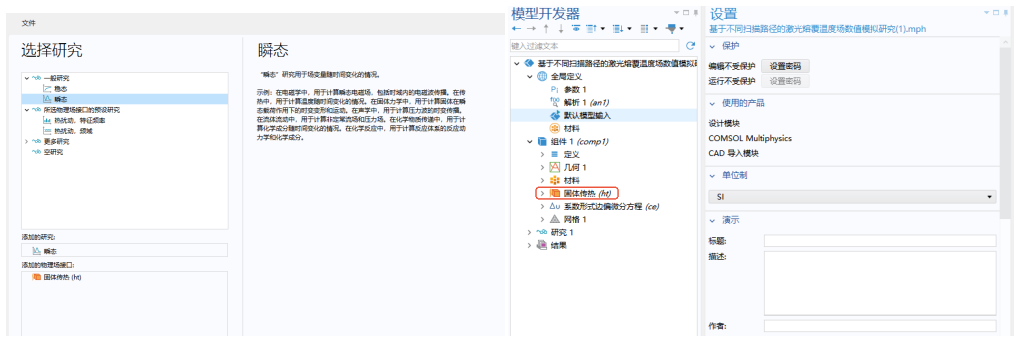

第一步：分析物理现象为非稳态热固体传热，不考虑相变及流体流动，因此选择固体传热模块即可，研究选择瞬态。最终得出下面右图所示场景，红色方框即为求解器模块。

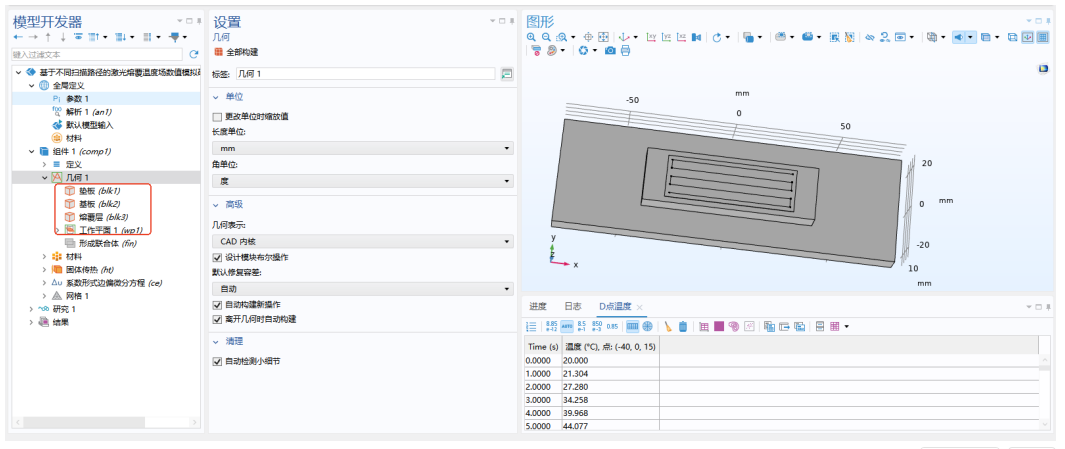

第二步：几何建模，利用comsol的长方体功能分别创建垫板、基板熔覆层，利用多段线功能在熔覆层上面创建扫描路径，如下：

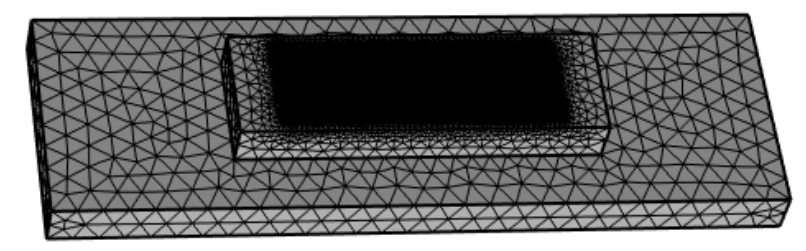

第三步：网格划分，采用自由三角形网格自动划分网格，并对选择区域进行局部加密，如下：

第四步：模型设置：

4.1固体传热模块设置

该模块主要求解能量方程，因此核心是设置热源、温度边界条件。

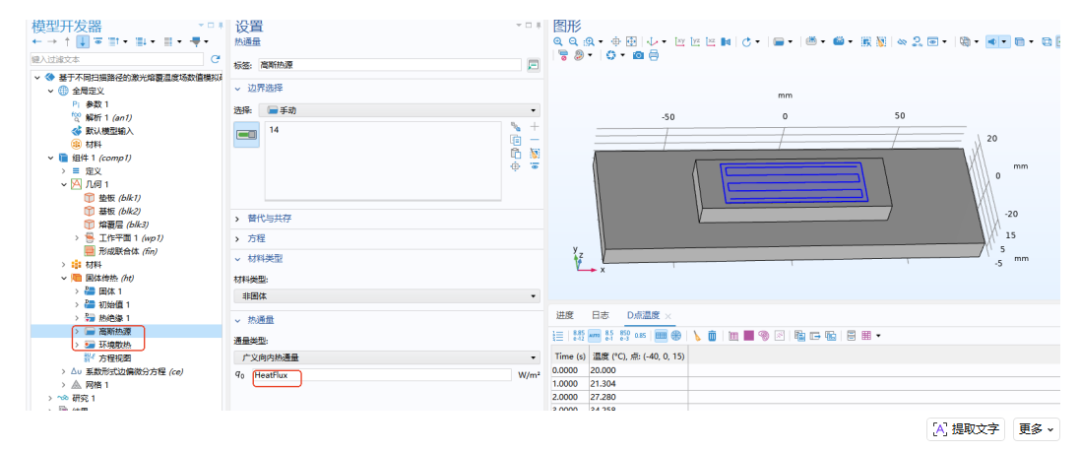

1）高斯热源设置如下，同时在此截面增加与环境的散热，并作用在顶部区域

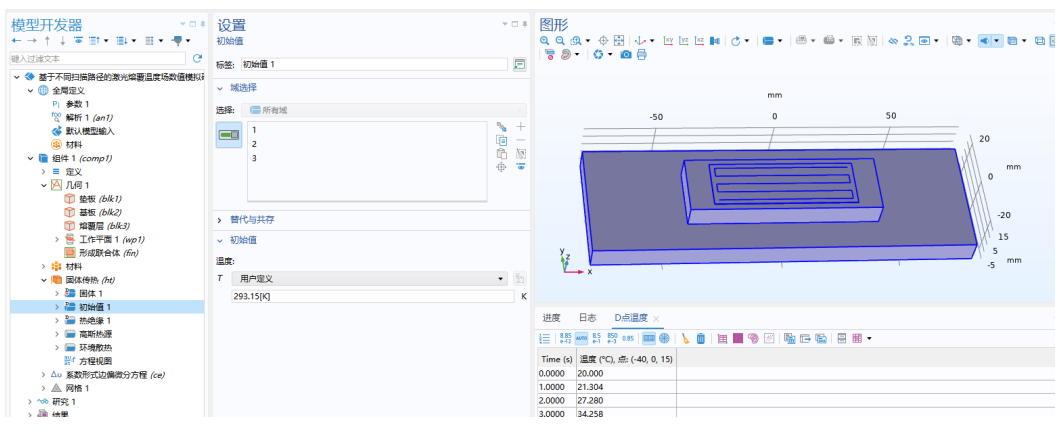

2）设置所有材料初始温度为环境温度293.15[K]

4.2自定义PDE模块设置

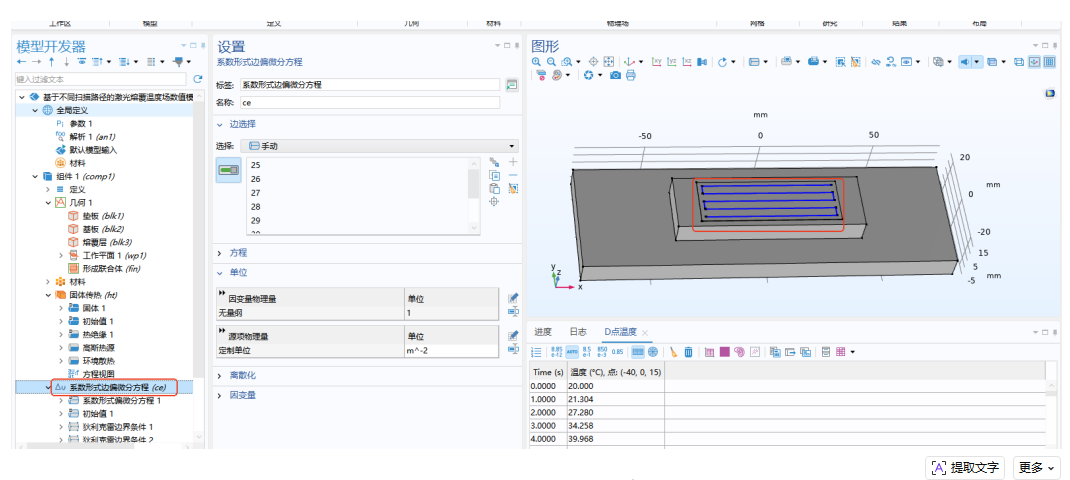

该模块主要用于求解沿自定义路径的扩散方程，因此采用一维形式的系数形式偏微分方程(CE)，选择计算域为自定义的路径

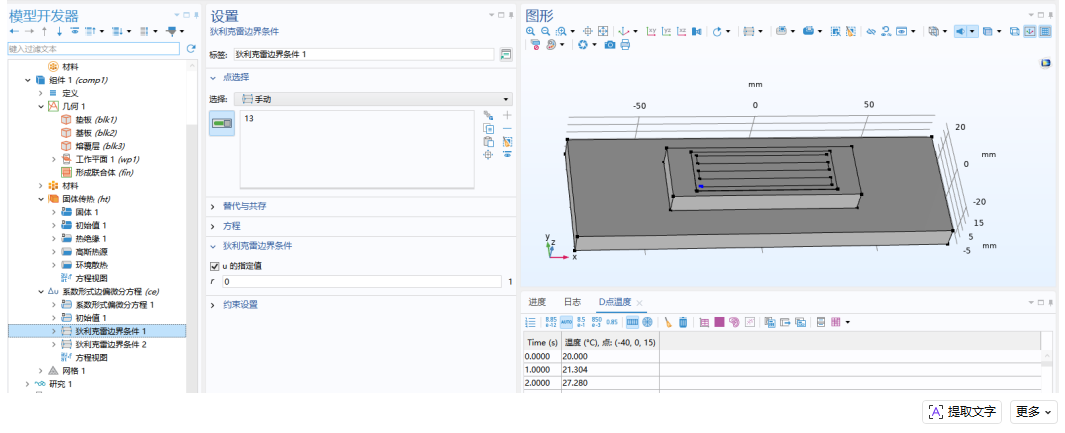

2）设置第一类边界条件，其值分别为0，1代表扩散强度从0到1

第五步：研究设置：

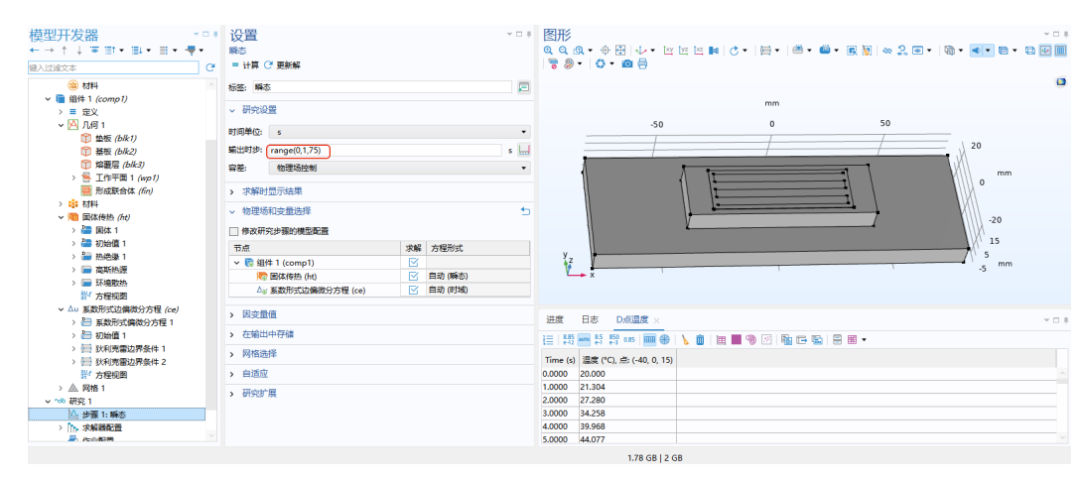

根据论文选定时间单位为s,考虑到最终的求解时间为75s,因此将时间步为1s,计算至75s结束

第六步：后处理

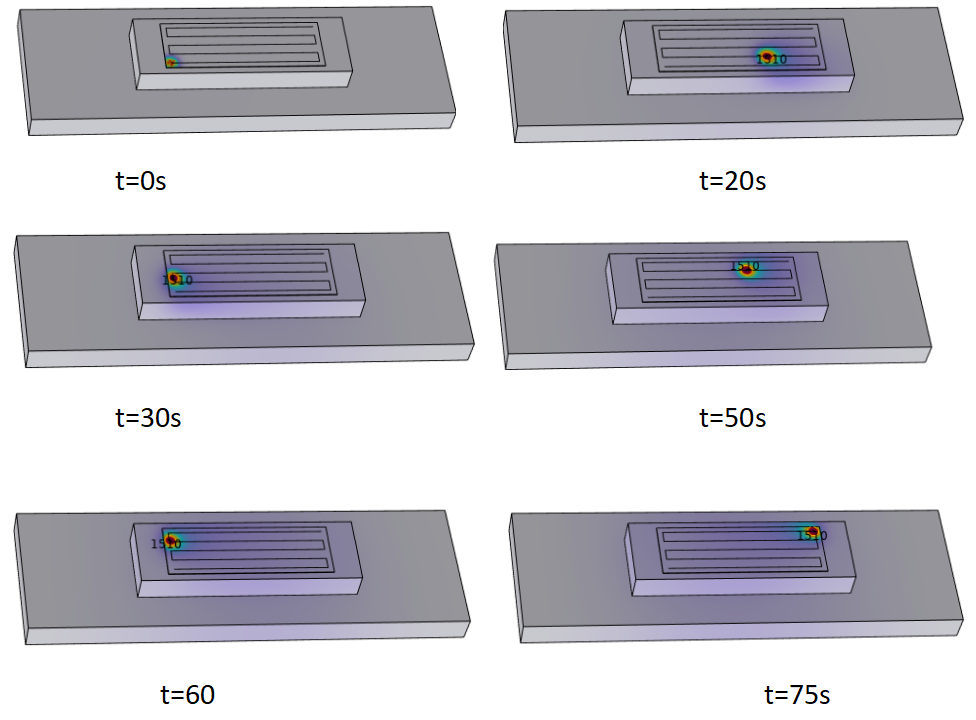

1）不同时刻的温度云图：

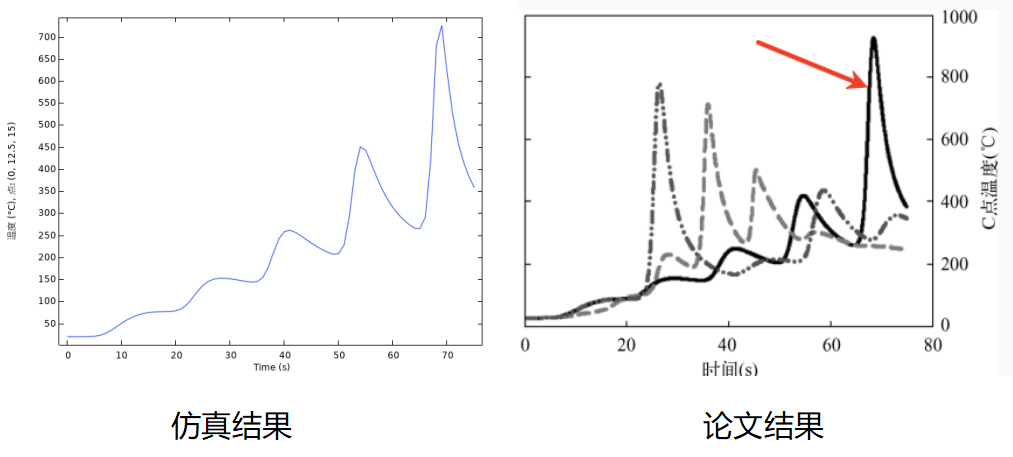

2）C点温度随实际变化图：

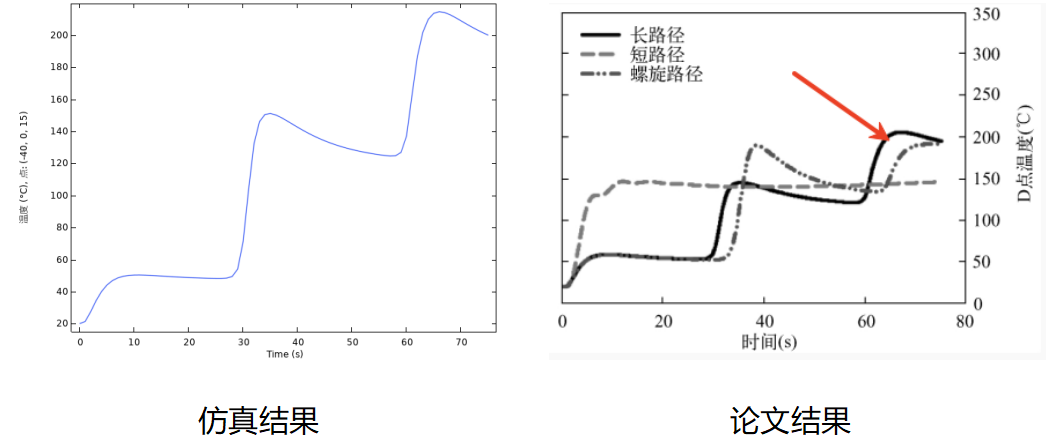

3）D点温度随实际变化图：

03

SLM激光加热仿真教程

以上内容来自我的视频课程《基于 COMSOL自定义扫描路径SLM激光加热仿真》，以论文《基于不同扫描路径的激光熔覆温度场数值模拟研究》为蓝本，构建 “原理 - 建模 - 优化 - 验证” 的完整知识体系。本视频教程聚焦SLM激光加热核心痛点，覆盖自定义扫描路径、高斯热源设置、熔池提取、多相流简化等关键技能，兼顾原理讲解与实操落地，区别于纯实例教学。请识别下方二维码是可能。

可回放，开具发票，奖学金、直播加餐

提供vip群 答疑和模型下载

扫码立即试看

以下是课程大纲：

第1讲：课程简介（课程整体框架、学习目标、配套资源及应用场景说明）

第2讲：摘要解读 （核心论文摘要关键信息、研究背景与核心结论拆解）

第3讲：文献概要解读（论文整体研究思路、实验设计与数值模拟逻辑梳理）

第4讲：几何建模（SLM 激光加热仿真相关的几何模型构建步骤与技巧）

第5讲： 网格划分适配仿真需求的网格划分方法、密度控制与优化策略

第6讲：控制方程讲解及选择（激光加热相关控制方程原理、适用场景及参数配置）

第7讲：添加高斯热源（高斯热源物理意义解析、软件中设置步骤与参数调试）

第8讲：绘制自定义扫描路径（扫描路径设计逻辑、软件中绘制操作与路径优化）

第9讲：自定义扫描路径算子（详细讲解扫描路径算子原理、配置方法与功能调试）

第10讲： 热通量及研究设置（热通量参数设置、仿真研究方案设计与参数配置）

第11讲：后处理及熔池大小简化思路（仿真结果后处理操作、熔池范围提取方法、多相流计算简化逻辑）
