模态分析中“共振峰”的识别方法与核心逻辑

7月前浏览379

在模态分析中，共振峰是频响函数（Frequency Response Function, FRF） 曲线中幅值显著增大的频率点，对应结构在该频率下受迫振动时振幅达到最大值的现象（即共振）。识别共振峰的核心是定位FRF幅值曲线的峰值，并通过多维度特征（相位、实部/虚部、模态参数）验证其真实性。以下是详细的识别方法与工程实践指南：

一、共振峰的本质：FRF幅值曲线的峰值

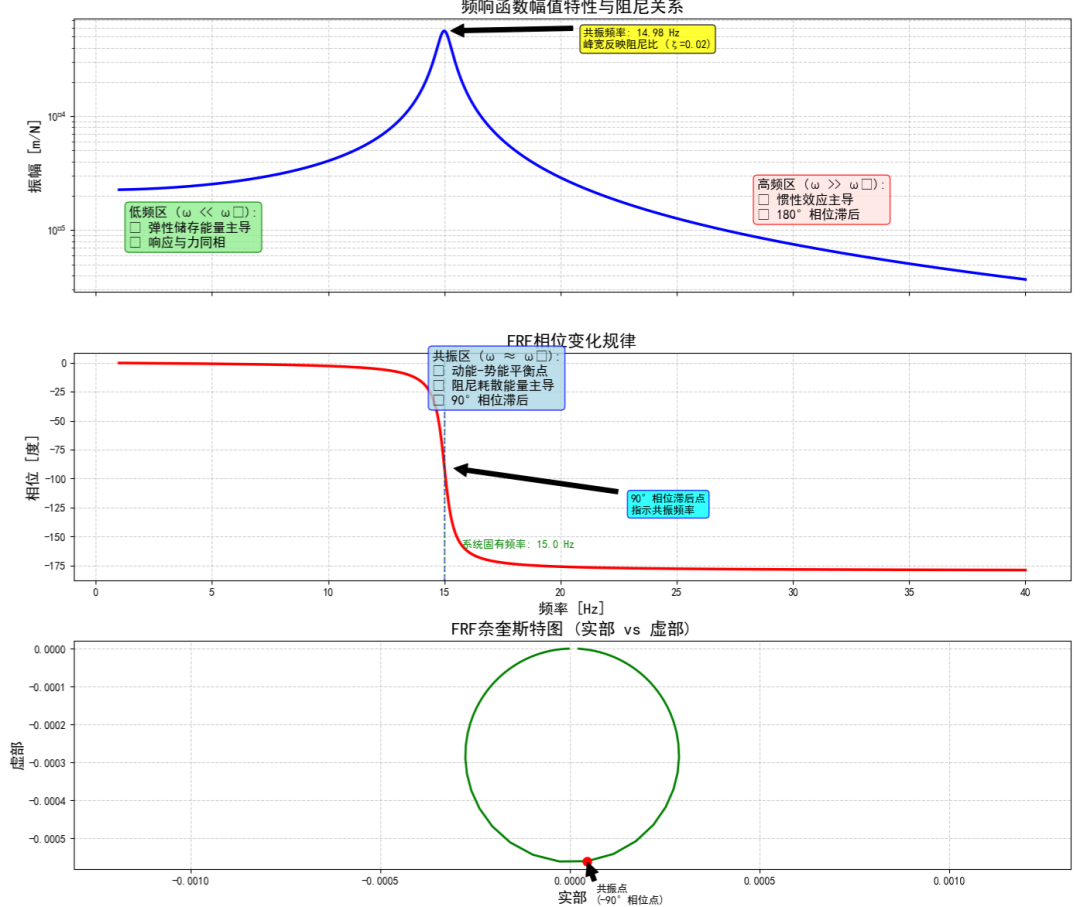

共振峰是结构固有频率与外部激励频率匹配时的响应极值，其物理本质是：当激励频率接近结构固有频率时，结构的振动能量积累达到最大值，导致振幅急剧增大。在FRF曲线中，共振峰表现为幅值曲线的局部最大值（如图1所示），是模态分析中最直观的共振特征。

二、识别共振峰的核心方法：FRF曲线的多维度特征

共振峰的识别需结合FRF的幅值、相位、实部/虚部等多维度特征，以确保结果的准确性。以下是具体步骤：

1. 第一步：定位FRF幅值曲线的峰值（最直接标志）

共振峰的核心特征是FRF幅值曲线的局部最大值。在工程实践中，通过以下步骤识别：

获取FRF曲线：通过实验（如锤击法、激振器法）或仿真（如有限元法）得到结构的FRF曲线（通常为加速度/力或位移/力的幅值比）；
寻找峰值点：在FRF幅值曲线中，找到幅值明显高于相邻频率点的位置，即为共振峰的候选频率；
验证峰值显著性：峰值的信噪比（SNR） 需大于3（即峰值幅值至少是背景噪声的3倍），以避免误判（如噪声引起的虚假峰值）。

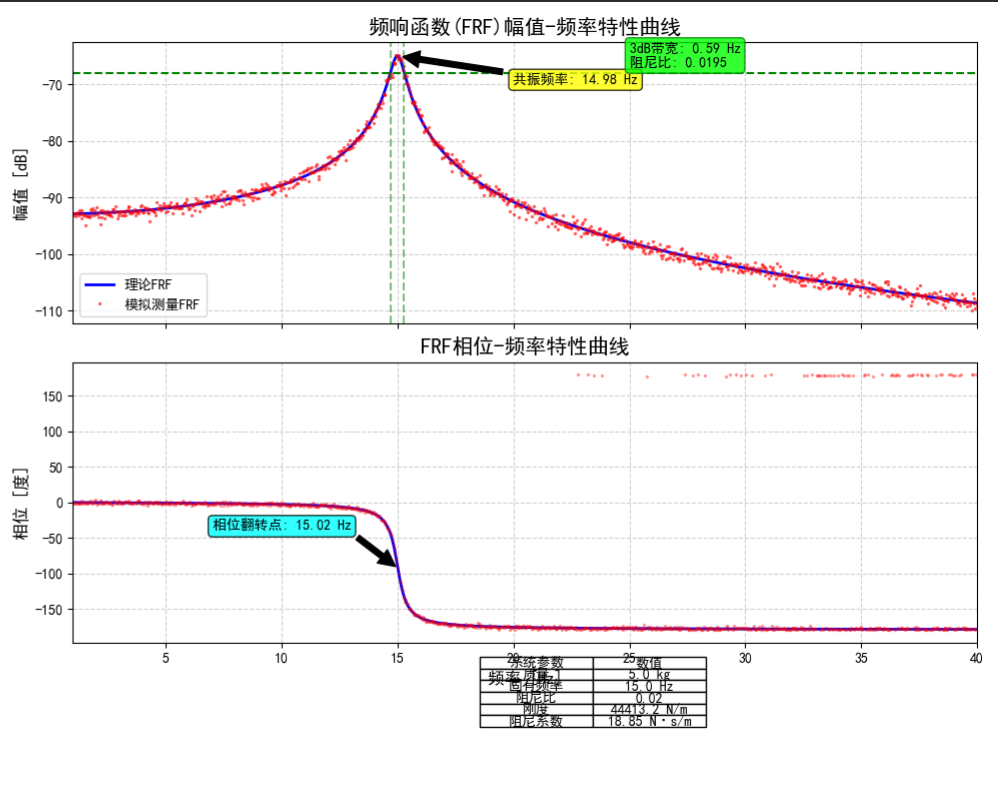

示例：在锤击法模态试验中，通过力锤敲击结构，采集响应信号并计算FRF，其幅值曲线的峰值即为共振峰（如图1所示）。

2. 第二步：用相位曲线验证（共振峰的“相位特征”）

共振峰的相位曲线具有180°相位突变的特征（无阻尼或小阻尼结构）。具体来说：

在无阻尼结构中，共振峰处的相位恰好变化180°（从+90°跳变到-90°，或反之）；
在小阻尼结构中，相位变化接近180°（如阻尼比为0.05时，相位变化约为170°-190°）。

逻辑：相位突变的原因是结构在共振时的“反相振动”（即响应与激励方向相反），这是共振的固有特性，可有效区分共振峰与虚假峰值（如噪声引起的幅值波动）。

3. 第三步：用实部/虚部曲线验证（共振峰的“虚实特征”）

FRF的实部（Re(FRF)） 和虚部（Im(FRF)） 曲线可进一步验证共振峰的真实性：

实部曲线：共振峰处实部为0（无阻尼结构）或接近0（小阻尼结构）；
虚部曲线：共振峰处虚部达到极值（正或负的最大值）。

逻辑：根据FRF的数学表达式（如单自由度系统的动柔度），共振时实部为0，虚部为极值，这是共振的固有数学特征，可有效排除非共振峰（如实部不为0的幅值波动）。

4. 第四步：提取模态参数（共振峰的“定量验证”）

通过曲线拟合（如最小二乘法、导纳圆拟合法）提取共振峰对应的模态参数（固有频率、阻尼比、模态振型），是验证共振峰的关键步骤：

固有频率（fn）：共振峰对应的频率即为结构的固有频率（需与FRF峰值频率一致）；
阻尼比（ζ）：通过半功率带宽法计算（即共振峰两侧幅值下降到峰值的1/2 （约0.707）时的频率差，公式为ζ=Δf/(2fn)）；
模态振型：通过FRF矩阵的留数（Residue）计算，留数与模态振型成正比（留数越大，振型在该点的振幅越大）。

示例：在MATLAB中，通过modalestimation函数对FRF曲线进行曲线拟合，可得到固有频率、阻尼比和模态振型，从而验证共振峰的真实性。

三、工程实践中的注意事项

在识别共振峰时，需注意以下问题，以避免误判：

1. 避开“节点”（模态振型的零点）

模态振型的节点（振动幅度为0的位置）处，FRF幅值几乎为0，无法识别共振峰。因此，参考点（激励或响应点）需避开节点（如选择结构的中间位置作为激励点）。

2. 处理“密集模态”（频率相近的共振峰）

当结构的固有频率非常接近（如密集模态）时，FRF幅值曲线可能出现重叠峰，难以区分。此时需用多参考点FRF矩阵（如MIMO法）或组合FRF（如加权平均）来分离模态，提高识别精度。

3. 避免“虚假峰值”（噪声或非线性引起的幅值波动）

噪声引起的虚假峰值：通过滤波（如低通滤波、 notch滤波）去除噪声，提高FRF的信噪比；
非线性引起的虚假峰值：非线性结构（如含间隙的机械系统）的FRF曲线可能出现多峰值，需通过线性化处理（如小信号激励）或非线性模态分析（如Hilbert-Huang变换）来区分。

四、总结：共振峰识别的“四步流程”

结合上述方法，共振峰的识别可总结为以下流程：

获取FRF曲线：通过实验或仿真得到结构的FRF幅值、相位、实部/虚部曲线；
定位峰值点：在FRF幅值曲线中找到信噪比大于3的局部最大值；
验证相位特征：检查峰值处的相位是否突变180°（无阻尼或小阻尼结构）；
验证虚实特征：检查峰值处的实部是否为0、虚部是否达到极值；
提取模态参数：通过曲线拟合得到固有频率、阻尼比和模态振型，定量验证共振峰的真实性。

五、工程工具推荐

在实际工程中，可借助以下工具简化共振峰的识别：

实验模态分析软件：如LMS Test.Lab、B&K Pulse，可自动识别FRF曲线中的共振峰，并输出模态参数；
仿真软件：如ANSYS、ABAQUS，可通过有限元分析得到FRF曲线，并用modalana lysis工具识别共振峰；
MATLAB工具箱：如Signal Processing Toolbox、System Identification Toolbox，可通过fft、peak detection、modalestimation等函数实现共振峰的自动识别。

六、结论

共振峰是模态分析中最直观的共振特征，其核心识别方法是定位FRF幅值曲线的峰值，并通过相位、实部/虚部、模态参数等多维度特征验证其真实性。在工程实践中，需注意避开节点、处理密集模态、避免虚假峰值，以确保共振峰识别的准确性。通过合理的实验设计与工具应用，可有效识别结构的共振峰，为模态分析、故障诊断、减振设计提供关键依据。
