网格划分完，接触面自由边多到崩溃？4个技巧让它们瞬间‘消失’！

在有限元网格中，自由边是指仅被一个单元所共享的边。正常情况下，相邻单元之间应该通过共享边连接在一起，形成连续的网格结构。而自由边的存在意味着这些边没有与其他单元正确连接，在网格模型中表现为 “孤立” 的边。

在 HyperMesh 中，可以通过以下步骤快速识别自由边：

• 1.进入"Quality Index" 面板；

• 2.选择"Edges" 选项卡；

• 3.勾选"Free Edges"；

• 4.点击"Calculate" 按钮，软件会高亮显示所有自由边。

1. 几何模型问题

• 几何间隙：当两个部件的接触面之间存在微小间隙时，HyperMesh 在划分网格时无法自动识别这些面应该连接在一起，从而导致接触面两侧的网格无法对齐，产生自由边。


• 非连续几何：如果几何模型本身存在不连续（如面与面之间未完全缝合），即使在视觉上看起来是连续的，HyperMesh也会将其视为独立的面进行网格划分，进而在接触面处形成自由边。

2. 网格划分策略不当

• 不同的网格密度：当对相邻部件采用不同的网格尺寸或单元类型进行划分时，接触面两侧的网格可能无法匹配，导致自由边的产生。例如，一个部件使用较密的网格，而另一个部件使用较粗的网格。

• 不恰当的网格算法：选择不适合几何形状的网格划分算法（如对复杂曲面使用映射网格划分），可能会导致网格无法 正确填充整个区域，在接触面处留下自由边。

3. 接触设置不合理

• 未定义接触关系：在 HyperMesh 中，如果没有明确定义两个部件之间的接触关系，软件在划分网格时不会主动尝试使接触面的网格对齐，从而产生自由边。

• 接触类型不匹配：选择不恰当的接触类型（如绑定接触选择了错误的罚函数参数），可能会导致接触面网格无法 正确连接。

• 计算精度下降：自由边的存在会导致接触面处的应力传递不连续，使得计算结果无法准确反映真实的物理现象，特别是在接触应力分析中，可能会导致应力集中系数计算错误。

• 求解稳定性问题：自由边可能会引发数值计算的不稳定性，导致求解过程收敛困难，甚至无法收敛。




• 后处理困难：自由边会使后处理结果（如应力云图、变形图）在接触面处出现不连续的跳跃，影响对分析结果的准确解读。

1. 几何模型预处理

• 修复几何间隙：使用 HyperMesh 的几何清理工具（如 "Merge Entities"）将接触面之间的微小间隙合并，确保几何模型的连续性。

• 检查和修复非连续几何：通过 "Diagnostic Tools" 检查并修复模型中的非连续面，确保相邻面之间正确缝合。

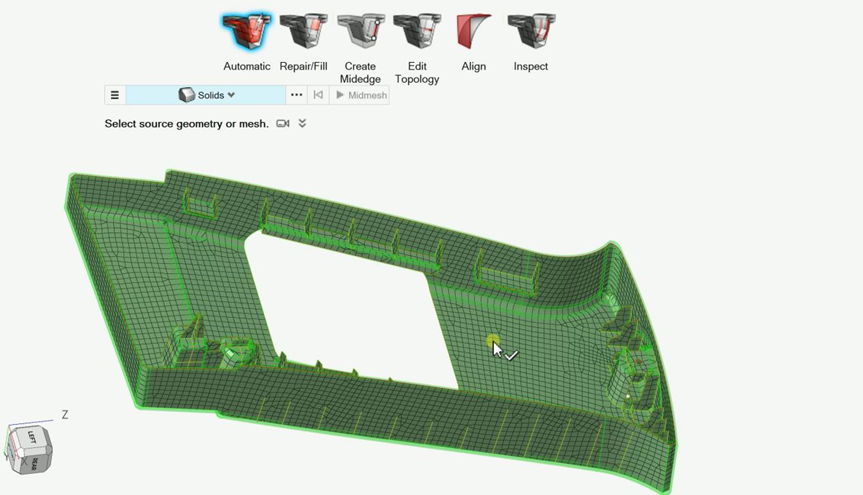

2. 优化网格划分策略

• 使用一致的网格密度：在接触面两侧使用相同或相近的网格尺寸，确保网格能够良好匹配。可以通过 "Size Functions" 功能控制网格尺寸的过渡。

• 选择合适的网格算法：根据几何形状选择合适的网格划分算法，对于复杂曲面推荐使用自动网格划分（如 "Automatic Mesh"）或扫掠网格划分（"Sweep"）。

3. 正确设置接触关系

• 定义接触对：在 HyperMesh 中使用 "Contact Manager" 定义接触面之间的接触关系，明确指定主面和从面。

• 选择合适的接触类型：根据分析类型选择合适的接触类型，如绑定接触（Tied Contact）、摩擦接触（Frictional Contact）等，并设置合理的接触参数。

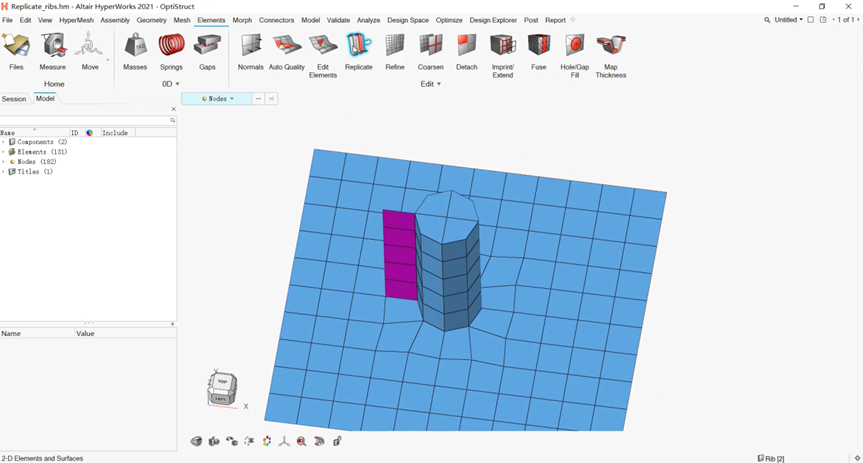

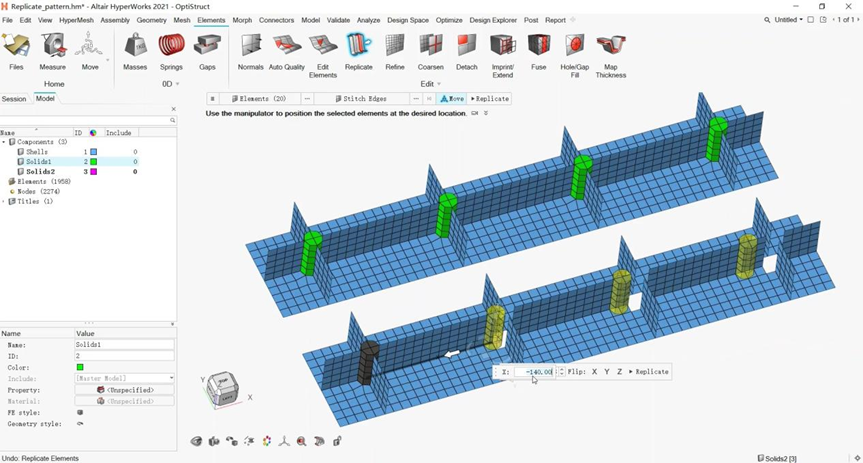

4. 使用网格编辑工具

• 网格匹配工具：利用 HyperMesh 的 "Mesh Match" 功能，自动调整接触面两侧的网格，使其对齐并消除自由边。

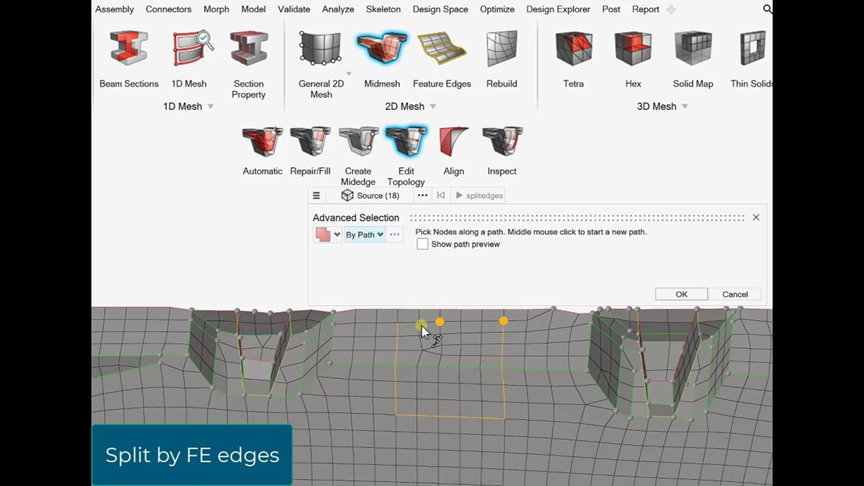

• 手动修补网格：对于局部区域的自由边，可以使用 "Edge Connect" 或 "Element Connect" 等工具手动连接自由边，形成连续的网格。

某汽车发动机支架与气缸体的接触面在网格划分后出现大量自由边。通过以下步骤成功解决了该问题：

• 1.几何检查：发现接触面之间存在 0.1mm 的间隙，使用 "Merge Entities" 功能将间隙合并；

• 2.网格重划：对接触面两侧区域使用相同的网格尺寸（5mm）进行重新划分；

• 3.接触设置：定义绑定接触，并设置适当的罚函数刚度；

• 4.网格匹配：使用 "Mesh Match" 功能自动调整接触面网格，消除自由边。

处理后的网格在接触面处实现了良好的连续性，后续的有限元分析结果更加准确可靠，计算收敛性也得到了显著改善。

• 建立高质量的几何模型：在导入 HyperMesh 之前，确保CAD 模型的质量，消除间隙、重叠等问题。




• 制定统一的网格划分策略：在项目开始前，制定详细的网格划分标准，包括网格尺寸、单元类型等，确保整个模型的网格一致性。




• 定期检查网格质量：在网格划分过程中，定期使用 HyperMesh 的网格质量检查工具检测自由边等问题，及时进行修正。

HyperMesh 中接触面处产生自由边是网格划分过程中的常见问题，但通过深入理解其产生原因，并采取针对性的解决方案和预防措施，工程师可以有效消除自由边，提高网格质量，确保有限元分析结果的准确性和可靠性。掌握这些技术，将有助于提升仿真效率，缩短产品研发周期。

希望本文能帮你理清 HyperMesh 中接触面自由边的来龙去脉。如果在你的具体应用场景中遇到特殊情况，或对文中任何技术细节有疑问，欢迎随时留言，我们可以一起探讨交流。
