您的SLM仿真激光熔覆，是否还在这些“深水区”苦苦挣扎？

仿真圈

9月前浏览1318

关注



上一篇文章论文复现COMSOL热流耦合SLM激光熔覆过程熔池形态演变仿真，笔者通过论文复现给读者讲解COMSOL热流耦合激光熔覆仿真技术，引发了行业的高度关注。本文将深入剖析 SLM 仿真激光熔覆 “深水区” 的核心症结，结合实际建模逻辑，为从业者提供突破困境的关键思路。

在增材制造技术飞速发展的今天，SLM（选择性激光熔化）技术凭借其高精度、复杂结构成型能力，已成为航空航天、高端装备制造等领域的核心支撑技术。而 SLM 激光熔覆仿真作为优化工艺参数、预测成型质量的关键手段，被越来越多的工程师和科研人员寄予厚望。然而，不少从业者在开启 SLM 仿真之路后，很快就陷入了进退两难的 “深水区”—— 花费大量时间搭建模型、调试参数，最终只能得到简单的宏观温度场分布，却无法捕捉熔池流动状态、匙孔动态演变、气孔形成机理等核心过程，导致仿真结果与实际生产严重脱节，难以真正指导工艺优化。这种困境的背后，并非是仿真工具的局限，而是对 SLM 激光熔覆物理本质的认知不足，以及仿真建模方法的不当运用。

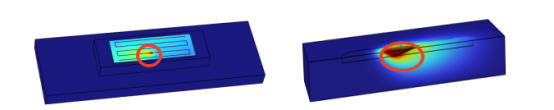

只能看到宏观温度场（左图）,无法得出熔池流动、匙孔动态等想要的现象（右图）

01

核心困境：只见 “温度”，不见 “过程”

SLM 激光熔覆的本质是一个涉及激光能量吸收、传热传质、相变、流体流动、界面演变等多物理场耦合的复杂过程。理想的仿真不仅需要呈现温度分布，更要揭示熔池内部的流动规律、匙孔的形成与失稳机制、缺陷的产生根源。但实际操作中，多数初学者的仿真结果往往停留在宏观温度场的可视化层面，无法获取这些关键过程信息。

造成这一现象的首要原因，是对物理现象关键机理的认知缺失，导致仿真模型的物理模块选择出现根本性偏差。很多从业者想当然地认为，SLM 仿真的核心是传热问题，因此仅选择固体传热模块进行建模。这种单一模块的选择，完全忽略了 SLM 过程中 “熔化 - 流动 - 凝固” 的动态特性 —— 激光照射下，金属粉末快速熔化形成熔池，熔池并非静止的液态区域，而是在多种力的作用下发生剧烈流动，同时伴随着持续的凝固相变，整个过程是典型的非等温流场景。

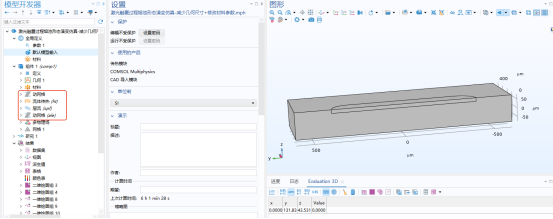

固体传热模块仅能求解能量方程，无法描述流体的流动行为，更无法体现固液两相的动态转换。这就好比用静态的照片去记录一场激烈的运动赛事，只能捕捉到某个瞬间的状态，却无法还原运动的全过程。正确的做法是构建多物理场耦合模型，必须同时启用固体传热模块、流体流动模块和动网格模块，并且补充相变模块，通过求解 N-S 方程组（纳维 - 斯托克斯方程组）与能量方程，才能真实还原固液两相的存在状态，让液相流动能够根据实际物理条件发生相应的变形，从而呈现熔池形态的动态演变过程。

在 COMSOL Multiphysics 等主流仿真软件中，这样的多模块耦合设置需要明确的逻辑关联：传热模块负责计算激光能量输入后的温度场分布，确定熔池的熔化区域和温度梯度；流体流动模块基于温度场结果，求解熔池内的速度场和压力场；动网格模块则根据熔池的流动和凝固变形，实时更新计算域的几何形状；相变模块则通过定义固液转变的温度范围和相变潜热，实现固液两相的动态转换。只有这样的多模块协同，才能打破 “只见温度不见过程” 的僵局。

02

关键症结：缺失的 “力” 与失控的 “流动”

如果说物理模块选择不当是 “入门级” 错误，那么忽略受力分析、未能准确描述熔池流动的驱动力，则是导致仿真无法深入核心的 “进阶性” 障碍。即使部分从业者意识到了多物理场耦合的重要性，启用了流体流动模块，但由于沿用标准的 N-S 方程进行求解，没有考虑 SLM 过程中 特殊的力场作用，依然无法得到符合实际的仿真结果。

在 SLM 激光熔覆过程中，熔池的流动并非由单一重力驱动，而是受到马兰戈尼力、反冲压力等多种特殊力的共同作用，这些力是决定熔池流动形态、匙孔稳定性乃至成型质量的关键因素。标准 N-S 方程仅考虑了重力、粘性力等常规力，完全忽略了这些特殊力的存在，导致仿真中的熔池流动与实际情况严重不符 —— 既无法体现马兰戈尼力对熔池的 “搅动” 效应，也无法模拟反冲压力导致的匙孔失稳、飞溅和凹陷等现象。这种建模方式，就像医生仅通过体温判断手术过程，错过了所有决定手术成败的关键细节。

要突破这一困境，必须对标准 N-S 方程进行源项修改，将马兰戈尼力、反冲压力等特殊力纳入模型中。

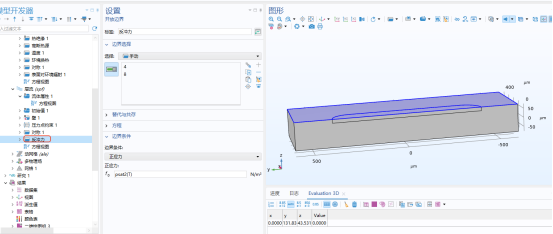

 添加反冲压力

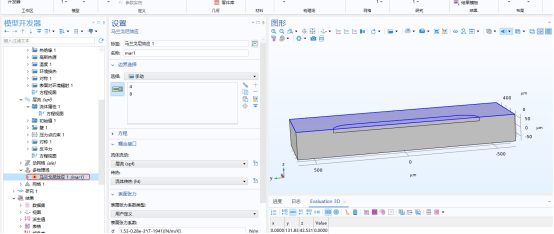

添加马兰戈尼力

马兰戈尼力的本质是表面张力梯度驱动的流动，其产生源于熔池表面的温度梯度 —— 熔池中心区域温度高，表面张力小；边缘区域温度低，表面张力大。这种表面张力的差异会形成指向熔池中心的张力差，从而驱动熔池液体从边缘向中心流动，形成强烈的对流循环。在仿真建模中，需要通过自定义表面张力系数来引入马兰戈尼效应，通常采用与温度相关的线性表达式，例如将表面张力系数定义为 1.53-0.28e-3*(T-1941) [N/m]，其中 T 为熔池温度，通过这种方式将温度梯度与表面张力梯度关联起来，进而在流体流动控制方程中引入相应的源项。

反冲压力则是由金属蒸汽产生的，激光照射下，熔池表面的金属快速汽化，产生的蒸汽会对熔池液体施加一个反向的压力。当反冲压力足够大时，会在熔池中心形成凹陷，进而发展为匙孔；而匙孔的稳定性直接影响激光能量的吸收效率和熔池的凝固质量，匙孔失稳会导致气孔、飞溅等缺陷。在仿真中，需要通过定义与温度相关的蒸汽压力模型来描述反冲压力，通常将反冲压力作为边界条件施加在熔池表面，其大小与金属的饱和蒸汽压相关，而饱和蒸汽压是温度的函数（psat2 (T)）。

除了马兰戈尼力和反冲压力，还需要考虑表面张力、粘性阻力等力的作用，通过在 N-S 方程中补充相应的源项和边界条件，才能完整描述熔池的流动行为，进而揭示匙孔动态、缺陷形成等关键过程。

03

突破 “深水区” 的关键：多物理场耦合的系统思维

SLM 仿真的 “深水区” 之所以难以突破，本质上是缺乏对多物理场耦合机制的系统认知，将复杂的物理过程简单化、割裂化。要实现高精度的 SLM 仿真，必须建立系统的建模思维，从物理机理、模型构建、参数设置到结果分析，形成完整的逻辑闭环。

首先，要深入理解 SLM 过程的物理本质，明确各物理场之间的耦合关系。激光能量输入是整个过程的起点，激光能量被金属粉末吸收后，转化为热能，引发温度升高和相变（熔化），这是传热场与相变场的耦合；熔化形成的熔池在各种力的作用下发生流动，这是力场与流体流动场的耦合；熔池的流动和凝固会导致几何形状的变化，这是流体流动场与动网格的耦合；而温度场的分布又会影响表面张力、蒸汽压力等参数，进而影响力场和流动场，形成多场之间的相互反馈。只有理清这些耦合关系，才能准确选择物理模块和建立耦合接口。

其次，在模型构建过程中，要注重细节的准确性。几何模型的尺寸需要根据实际工艺参数合理设置，既要保证计算精度，又要避免因尺寸过大导致计算量激增；材料参数的定义要贴合实际，包括导热系数、比热容、密度、相变潜热、表面张力系数、粘度等，这些参数大多与温度相关，需要采用温度依赖的函数形式进行定义；网格划分要兼顾效率和精度，在熔池区域、匙孔区域等关键部位需要进行网格加密，以捕捉细微的物理变化；边界条件的设置要符合实际工况，例如激光热源采用高斯分布模型，边界的热交换考虑对流和辐射散热等。

再者，要重视仿真结果的验证与优化。仿真结果不能仅停留在可视化层面，需要与实验数据进行对比验证，例如通过实验测量的熔池尺寸、温度分布、缺陷数量等，来调整模型中的参数（如激光吸收效率、表面张力系数、反冲压力模型等），不断优化模型的准确性。同时，要通过参数化研究，分析不同工艺参数（激光功率、扫描速度、粉末层厚度等）对仿真结果的影响，为实际工艺优化提供可靠的依据。

04

我的COMSOL激光熔覆仿真教程

SLM 激光熔覆仿真的 “深水区” 并非不可逾越，其核心在于摆脱对单一物理过程的片面认知，建立多物理场耦合的系统思维，准确把握物理机理，科学构建仿真模型。那些只能得到宏观温度场的仿真，本质上是对物理机理的误解和建模方法的不当导致的。

当我们能够正确选择多物理模块，将传热、流动、相变、动网格有机结合，并且准确引入马兰戈尼力、反冲压力等关键力场作用时，就能够突破 “只见温度不见过程” 的困境，真实还原熔池流动、匙孔动态、缺陷形成等核心过程。这样的仿真结果才能真正反映实际工艺的本质，为 SLM 技术的工艺优化、质量控制提供有力的支撑，让仿真不再是 “纸上谈兵”，而是成为推动增材制造技术发展的强大工具。对于正在 SLM 仿真 “深水区” 苦苦挣扎的从业者而言，突破的关键不在于更换更先进的仿真软件，而在于回归物理本质，夯实理论基础，建立系统的建模思维。只有这样，才能从 “被动应对” 转变为 “主动掌控”，让 SLM 仿真真正发挥其应有的价值，在激烈的技术竞争中占据先机。

为了帮助用户更高效的掌握COMSOL激光熔覆仿真技术，《基于COMSOL热流耦合SLM激光熔覆过程熔池形态演变仿真技术全解析》教程旨在帮助具备 COMSOL 基础与相关理论功底的科研、企业人员及进阶学习者，以 SCI 一区论文为依托，系统掌握 SLM 激光熔覆熔池形态演变仿真的原理与全流程实操技能，破解复杂场景仿真难题。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

 《基于COMSOL热流耦合SLM激光熔覆过程熔池形态演变仿真技术全解析》

以下是我课程大纲：

第 1 讲：SLM 激光熔覆过程熔池形态演变基本介绍；

核心覆盖内容：课程整体框架、SLM 激光熔覆技术背景及熔池形态演变研究意义。

第 2 讲：SLM 激光熔覆过程熔池形态演变重点内容讲解；

核心覆盖内容：课程核心知识点梳理、学习重点与实操难点提前预判。

第 3 讲：SLM 激光熔覆仿真基本假设及控制方程概述

核心覆盖内容：仿真核心假设条件说明，控制方程的物理意义与应用逻辑。

第 4 讲：SLM 激光熔覆仿真传热、流体流动及界面捕捉方程调用；

核心覆盖内容：传热与流体流动方程实操调用，界面捕捉方程的选择与应用。

第 5 讲：SLM 激光熔覆仿真几何建模及简化思路

核心覆盖内容：仿真几何模型构建方法，针对复杂场景的几何简化技巧。

第 6 讲：SLM 激光熔覆仿真网格划分细化及粗化思路分享；

核心覆盖内容：网格划分原则，针对关键区域的细化与非关键区域的粗化策略。

第 7 讲：SLM 激光熔覆仿真高斯热源参数介绍及添加；

核心覆盖内容：高斯热源各项参数的物理意义，参数设置与添加步骤。

第 8 讲：SLM 激光熔覆仿真相变及受力详细分析；

核心覆盖内容：相变过程原理解析，反冲压力、马兰戈尼力、表面张力的作用机制。

第 9 讲：SLM 激光熔覆仿真相变理论详细讲解；

核心覆盖内容：相变相关理论深度拆解，理论与仿真实操的对应关系。

第 10 讲：SLM 激光熔覆仿真相变西塔函数值设置；

核心覆盖内容：相变西塔函数的物理意义，具体设置方法与参数优化。

第 11 讲：SLM 激光熔覆仿真相变材料函数设置；

核心覆盖内容：适配相变过程的材料函数定义，参数配置逻辑与实操步骤。

第 12 讲：SLM 激光熔覆仿真能量方程边界条件设置；

核心覆盖内容：能量方程边界条件的物理依据，精准设置方法与注意事项。

第 13 讲：SLM 激光熔覆仿真添加马兰戈尼力；

核心覆盖内容：马兰戈尼力的添加流程，参数调整与作用效果验证。

第 14 讲：SLM 激光熔覆仿真添加反冲压力；

核心覆盖内容：反冲压力的物理模型，仿真中的添加方法与参数校准。

第 15 讲：SLM 激光熔覆仿真流体流动模块添加边界条件；

核心覆盖内容：流体流动模块的边界条件设置逻辑，与整体仿真的适配技巧。

第 16 讲：SLM 激光熔覆仿真动网格设置；

核心覆盖内容：动网格技术原理，针对液态金属界面变形的捕捉设置方法。

第 17 讲：SLM 激光熔覆仿真设置时间控制函数控制高斯热源开关；

核心覆盖内容：时间函数的编写逻辑，实现高斯热源精准开关控制的实操。

第 18 讲：SLM 激光熔覆仿真收敛方法及监测点设置；

核心覆盖内容：仿真收敛的优化技巧，监测点的合理选择与设置方法。

第 19 讲：SLM 激光熔覆仿真后处理及总结；

核心覆盖内容：二维 / 三维镜像云图等后处理操作，课程核心知识点梳理与总结。

第 20 讲：SLM 激光熔覆热流耦合及文件使用说明（补充）；

核心覆盖内容：热流耦合技术实操细节，课程配套源文件的使用方法与注意事项。

来源：仿真秀App
