上一篇文章《全程干货！ANSYS二次开发实现3点定平面 +节点自动抓取》详细讲解了ANSYS 任意平面节点自动抓取命令，实现代码+封装一步到位。今天我就来详细拆解ANSYS Report 的「Report Preview」功能的好用之处，并为大家介绍如何通过Python代码自动生成报告。

之所以选择这个主题，是因为读者在我的ANSYS二次开发需求调研问卷中填写了这个高频提及的需求。于是便有了这篇技术文章。当然，如果大家有不一样的ANSYS二次开发需求，欢迎填写以下问卷，我会继续针对大家的实际问题制作视频教程或撰写技术文章。强烈推荐读者关注我在仿真秀官网的ANSYS二次开发视频教程，并加入我的VIP用户群，可以提供答疑服务，详情见后文。

在仿真分析后，一份完整、精准的报告是成果呈现的关键 —— 而 ANSYS Report 的「Report Preview」功能，正是为高效生成报告而生！无需手动整理数据、拼接图表，一键导出后直接二次修改，帮你节省大量时间。

001

ANSYS Report核心优势与使用方法

1、核心优势：快速导出，无缝二次编辑

「Report Preview」是 ANSYS Workbench 中隐藏的高效工具，核心亮点的在于：

✅ 一键快速导出：选中功能后自动启动报告生成，直接提取分析项目中的关键数据、图表、材料信息，无需手动录入；

✅ 支持二次修改：导出的报告（可选择 MHT/HTML/Word/PPT 格式）保留可编辑性，后续根据需求调整内容、排版即可，灵活适配不同场景；

✅ 数据精准一致：通过 “提取大纲项→核查工作表→补充材料数据” 的逻辑，确保报告内容与分析结果完全同步，避免人工误差。

2、怎么找到它？

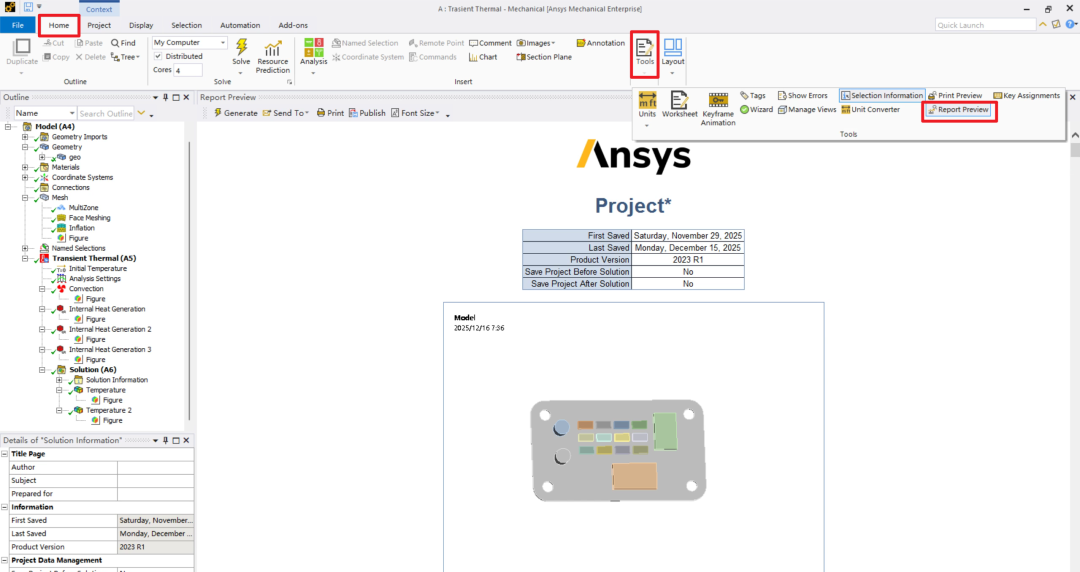

(1) 打开 ANSYS Workbench，在顶部「Home」（主页）选项卡中；

(2) 找到「Tools」（工具）组，点击「Report Preview」即可启动功能。

⚠️ 注意：报告生成一旦开始，需等待完整运行结束后才能操作界面，中途点击其他区域可能导致进程中断或报错

3、内容自定义技巧：表格、图表按需调整

导出的报告自动包含分析相关的表格、图表、图片，且支持个性化调整，满足不同呈现需求：

(1) 表格：灵活适配显示与打印

默认显示 12 列，兼顾屏幕查看和打印效果；可在「Report Options」（报告选项）中调整列数（2 列～多列），比如高分辨率屏幕或横向打印时可增加列数；
自动合并相同单元格，减少冗余信息，也可在选项中关闭该功能；
表格内容与分析对象的「Details」（详情）直接对应，对象名称显示在表格顶部；
注意：暂不支持显示非线性节点刚度矩阵的表格数据。

(2) 图表与图片：画质、尺寸自由调

自动提取大纲中指定的图表、图片，所有位图默认以 PNG 格式保存，清晰无失真；
可在「Report Preferences」（报告偏好设置）中调整：
图表 / 图片尺寸：数据点少则调小，需大幅打印则调大；
打印质量：提高「Graphics Resolution」（图形分辨率），让打印效果更清晰；
图例字体：通过「Font Magnification Factor」（字体放大系数）调整图例大小，提升可读性。

002

Python+JScript 实现报告自动化导出（实战核心）

图形界面操作虽然便捷，但面对批量仿真（如多参数迭代、多工况分析）时，重复点击仍会耗费大量时间。这时候就需要通过二次开发实现自动化。但是目前Mechanical在ACT的API中，小郭老师并未找到这个操作的Python API，该怎么办呢？

1、核心思路：挖掘底层 JScript 命令

其实，ANSYS Mechanical 的每一个界面操作，都对应着底层的 JScript 命令，这些命令集中存储在安装目录的脚本文件中。我们的解决方案就是，找到「Report Preview」对应的 JScript 命令，再通过 Python 调用 JScript 引擎执行。

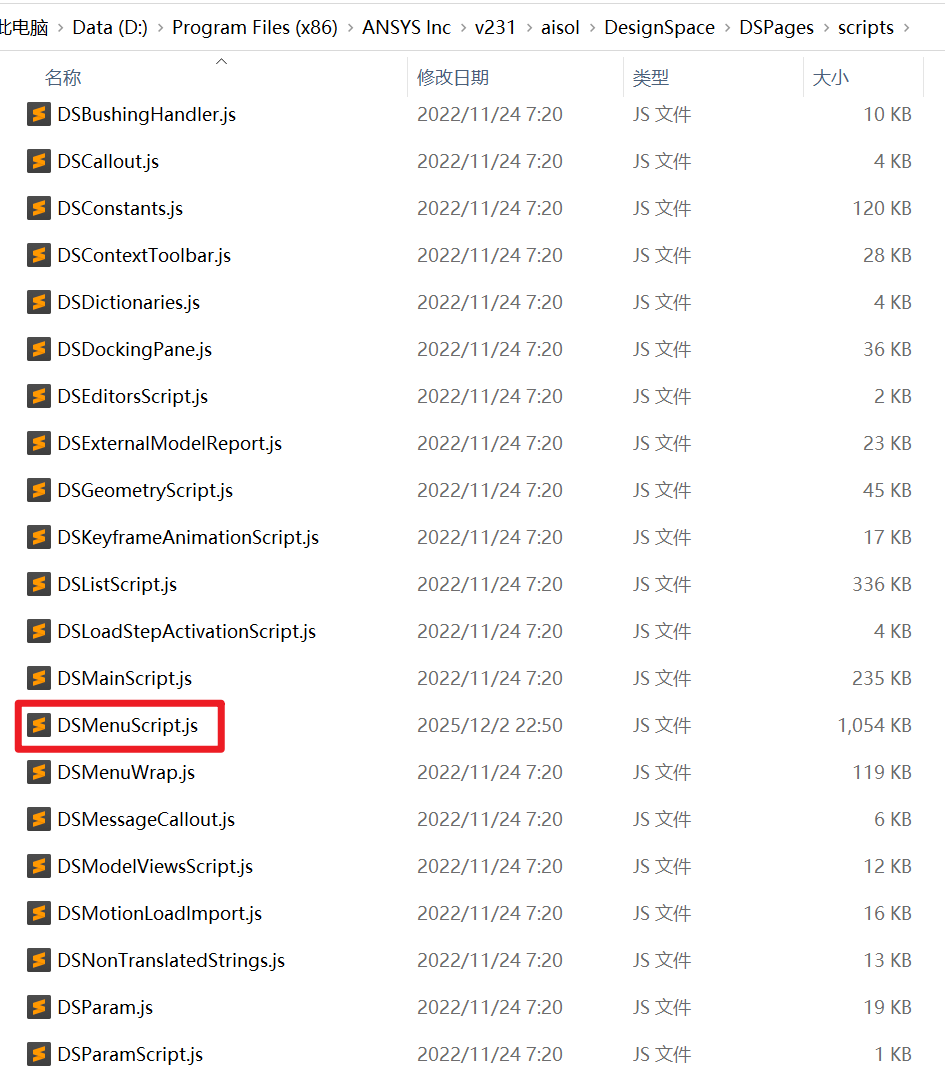

以 ANSYS 2023 R1 为例，所有JScript文件位于【ANSYS Inc\v231\aisol\DesignSpace\DSPages\scripts】目录下。对于Mechanical集成应用程序，其中 DSMenuScript.js包含着操作对应的命令。

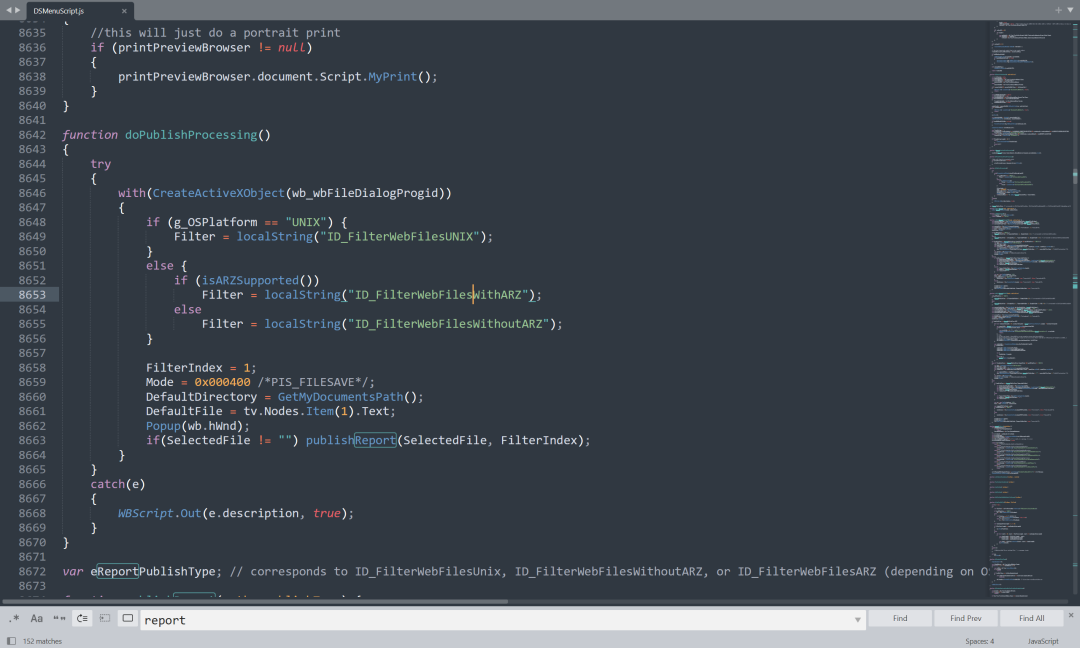

在DSMenuScript.js中检索Report关键字，以获取导出报告的js函数。

从检索结果中，我们可以提取到核心命令：ClearReport()（清空历史报告）、doGenerateReportPreview()（生成报告预览）、doPublishProcessing()（执行导出）。这些就是实现自动化的关键。

结合ANSYS ACT中提供的JS运行引擎，即可编写如下所示的Python代码。

2、完整代码及其讲解

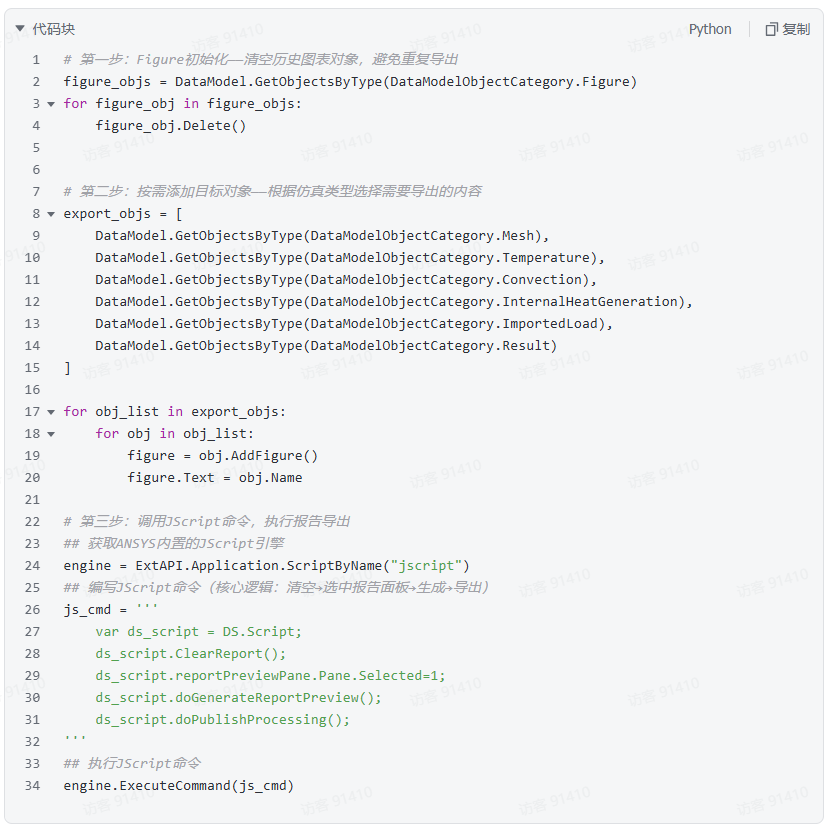

ANSYS报告自动化导出的完整代码如下，共分为三步：

Figure 初始化：删除历史图表对象，避免导出的报告中包含冗余内容，确保每次导出都是 “干净数据”；

目标对象选择：export_objs列表可灵活调整 —— 比如结构分析可添加DataModelObjectCategory.Stress（应力）、DataModelObjectCategory.Displacement（位移）；

JScript 引擎调用：ExtAPI.Application.ScriptByName("jscript")用于获取 ANSYS 内置的 JScript 运行环境，通过ExecuteCommand()执行底层命令，绕开 Python API 缺失的问题；

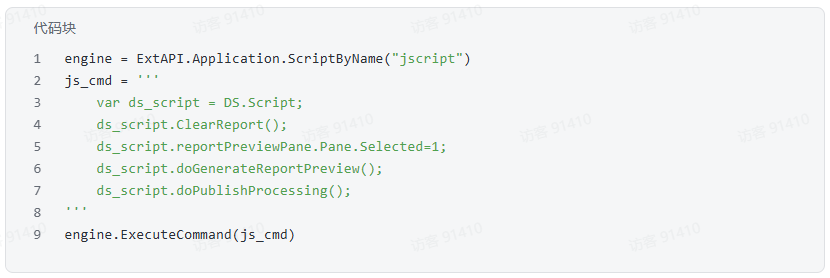

核心命令作用：ClearReport()清空缓存→reportPreviewPane.Pane.Selected=1激活报告面板→doGenerateReportPreview()生成预览→doPublishProcessing()完成导出，流程与图形界面操作完全一致。

3、注意事项

(1) 版本适配：不同 ANSYS 版本的DSMenuScript.js路径略有差异（如 2022 R2 为v232，2024 R1 为v241），需根据安装版本调整路径；

(2) 导出路径：若需指定路径，可在js_cmd中添加路径参数（需参考 JScript 文件中的doPublishProcessing()函数定义）；

(3) 批量运行：若需批量处理多个仿真文件，可结合os模块遍历文件夹，调用 ANSYS 批量接口实现全自动化。

003

我的ANSYS二次开发实用教程

无论是直接使用「Report Preview」功能提升基础效率，还是通过二次开发实现自动化升级，核心都是让工程师从重复的报告整理工作中解放出来，将更多精力投入到仿真模型优化、工况分析等核心业务中。希望本文的实操技巧与代码案例，能为大家提供切实可行的效率提升方案，也欢迎大家结合自身工作场景，探索更多 ANSYS 二次开发的实用玩法～

其实 ANSYS 二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。

如果大家还有其他 ANSYS 使用中的痛点（比如批量设置载荷、自动生成报告、多工况对比等），欢迎在评论区留言，后续会持续分享针对性的二次开发实战案例！点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握 ANSYS Workbench & Mechanical 的脚本自动化开发能力。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》

扫码查看视频教程

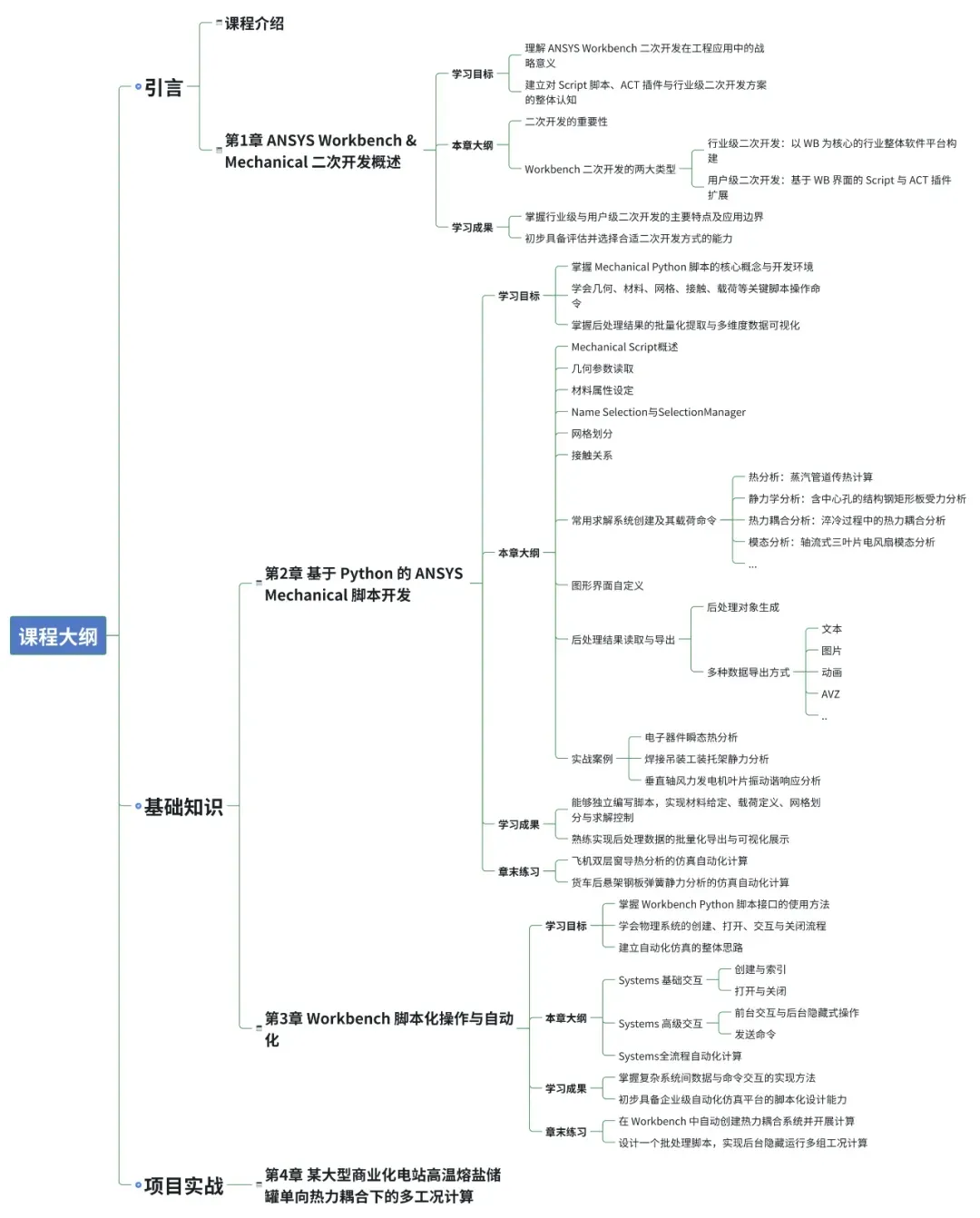

以下是课程大纲及主要内容：
