在ANSYS仿真后处理中，提取任意自定义平面的物理量（如应力、位移、应变）是高频需求——小到零部件的截面分析，大到复杂结构的多平面验证，都离不开“筛选目标平面节点”这一步。但传统手动框选的方式，不仅容易漏选、错选，精度全靠肉眼判断，遇到复杂网格或多批次分析时，重复操作更是耗时费力。
前阵子有学员专门找我反馈：“能不能做一个工具，我选3个节点定好平面，软件自动把平面内所有节点都抓出来？”。今天就基于这个真实工程需求，带大家用ANSYS二次开发实现“3点定平面+节点自动抓取+一键封装”，全程干货，代码可直接copy使用！
一、核心思路：从“3个点”到“整个平面”的逻辑拆解
其实这个需求的核心逻辑很简单——用数学方法精准定位平面，再用代码批量筛选节点，具体可以拆成4个关键步骤，小白也能看懂：
获取基准点：用户在ANSYS界面手动选中3个节点，作为定义目标平面的“基准三点”；
计算平面方程：通过向量叉积求出这3个点所在平面的方程（ax+by+cz+d=0），这是判断节点是否在平面上的数学基础；
批量筛选节点：遍历整个模型的所有网格节点，计算每个节点到目标平面的距离，在设定容差范围内的节点，判定为“平面内节点”；
创建命名选择：自动将筛选出的节点打包成“命名选择”，后续直接调用这个命名选择就能提取物理量，无需重复筛选。
整个过程用代码替代了手动框选的“模糊操作”，既保证了精度，又省去了重复劳动，这正是ANSYS二次开发的实用价值所在。
二、实战代码解析：逐模块看懂实现逻辑
下面我们结合完整代码，逐模块拆解核心功能——代码基于ANSYS Mechanical的Python API开发，兼容大部分版本，关键部分都加了详细注释，大家可以边看边理解。
1. 基础依赖：3个核心函数，搞定平面计算与节点筛选
这部分是整个工具的“数学核心”，负责平面方程计算和节点有效性判断，完全独立于ANSYS界面，逻辑通用：

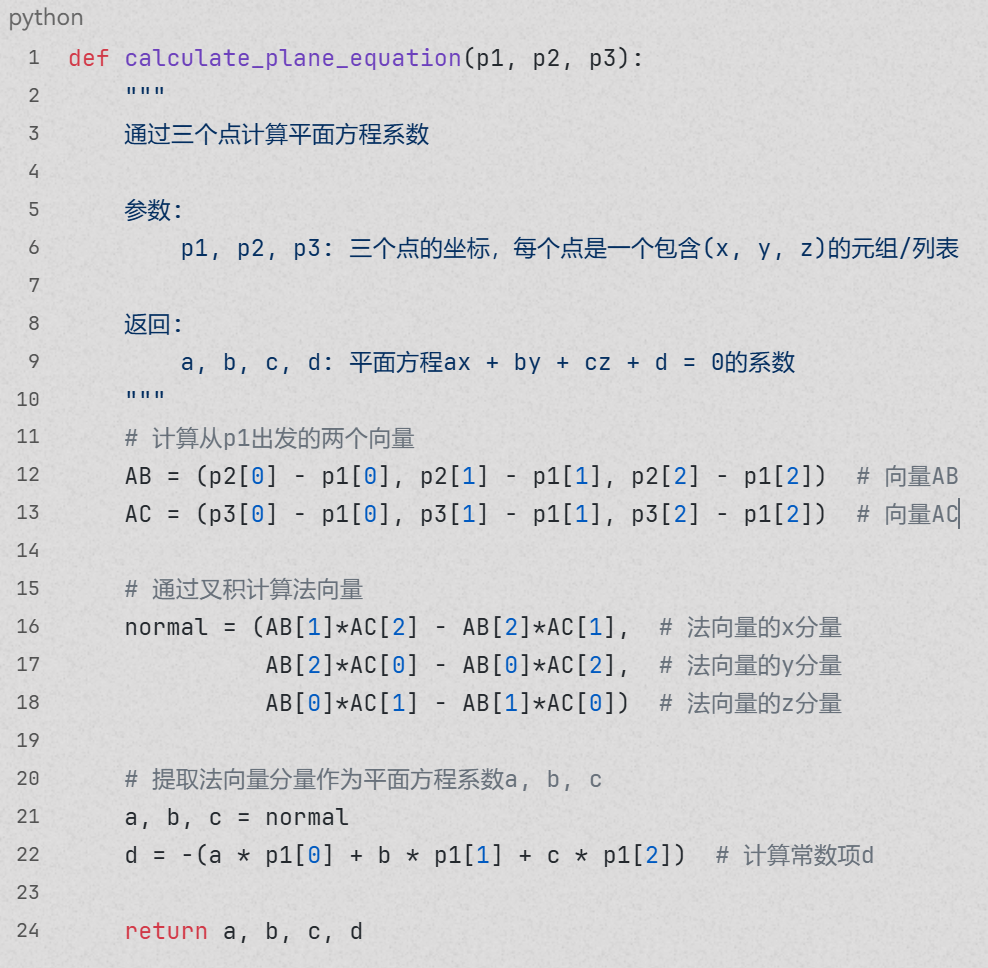

（1）平面方程计算函数（calculate_plane_equation）
通过3个基准点的坐标，用向量叉积求出平面的法向量，进而推导平面方程ax+by+cz+d=0的4个系数（a、b、c、d）。
核心逻辑：先计算从第一个点出发的两个向量，再通过叉积得到垂直于这两个向量的法向量（法向量方向就是平面的垂直方向），最后代入点坐标求出常数项d。

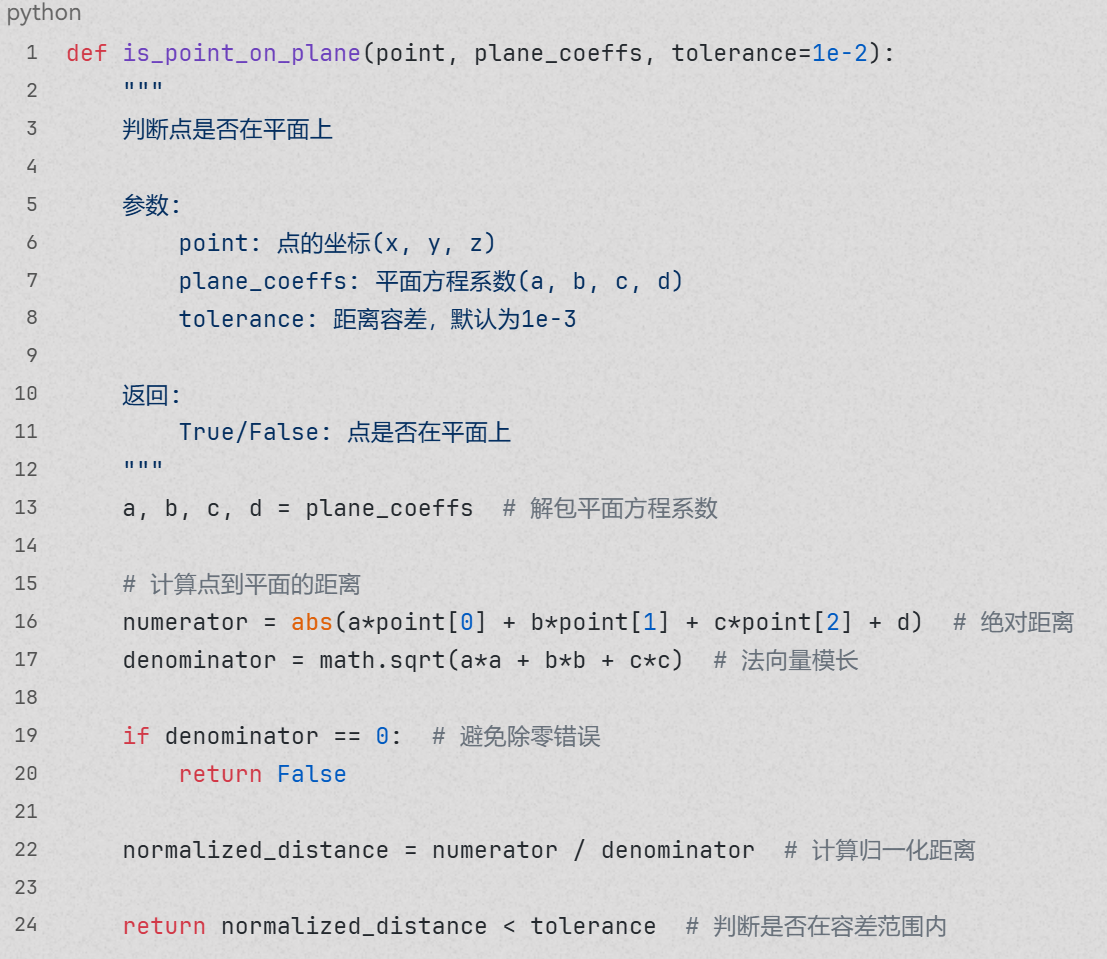

（2）节点平面判断函数（is_point_on_plane）
判断单个节点是否在目标平面上，核心是“距离容差法”：
计算节点到平面的垂直距离，若距离小于设定的容差（默认1e-2，可根据网格精度调整），则认为节点在平面上。
这里加了“除零防护”——如果法向量模长为0（说明3个基准点共线，无法构成平面），直接返回False，避免程序报错。

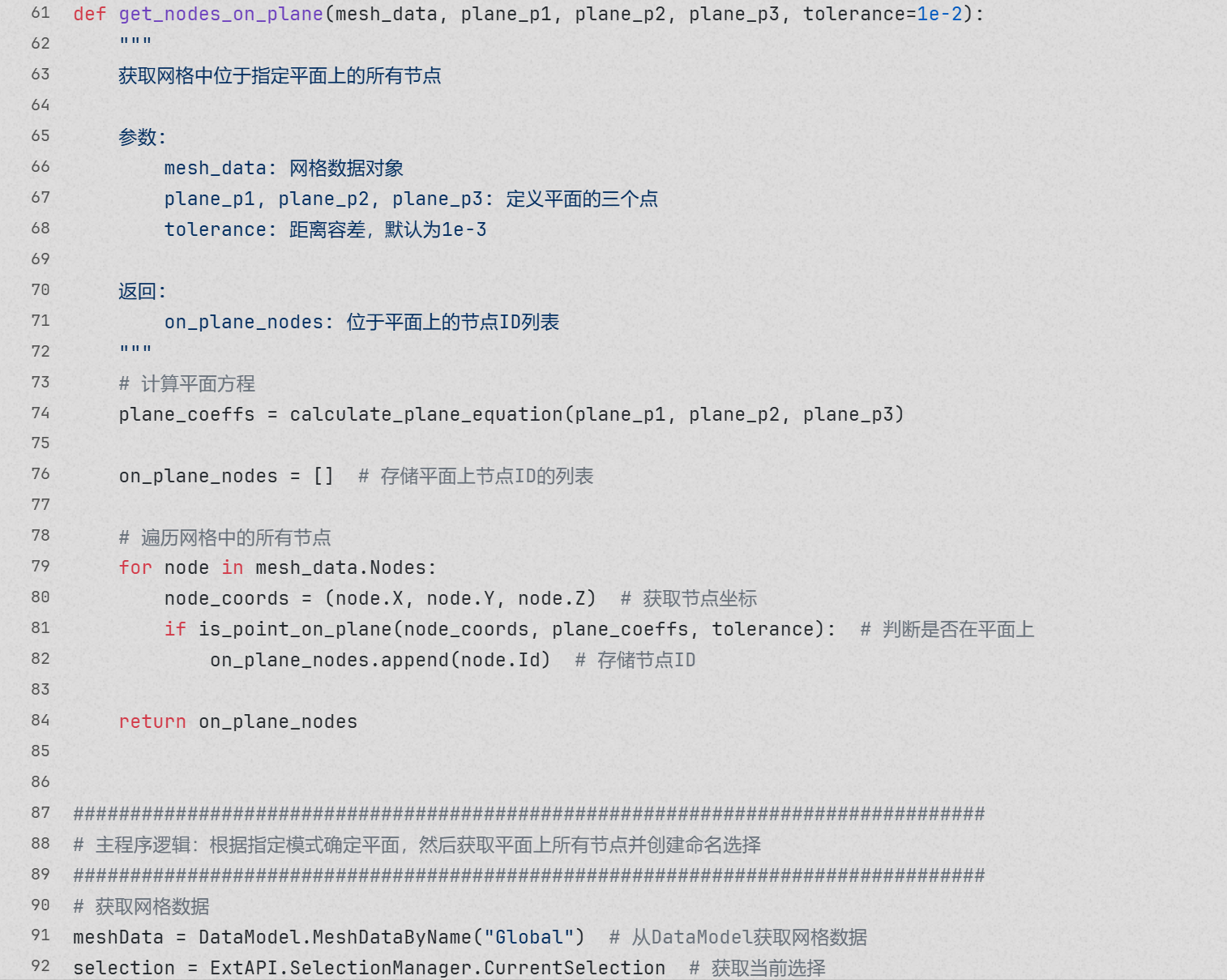

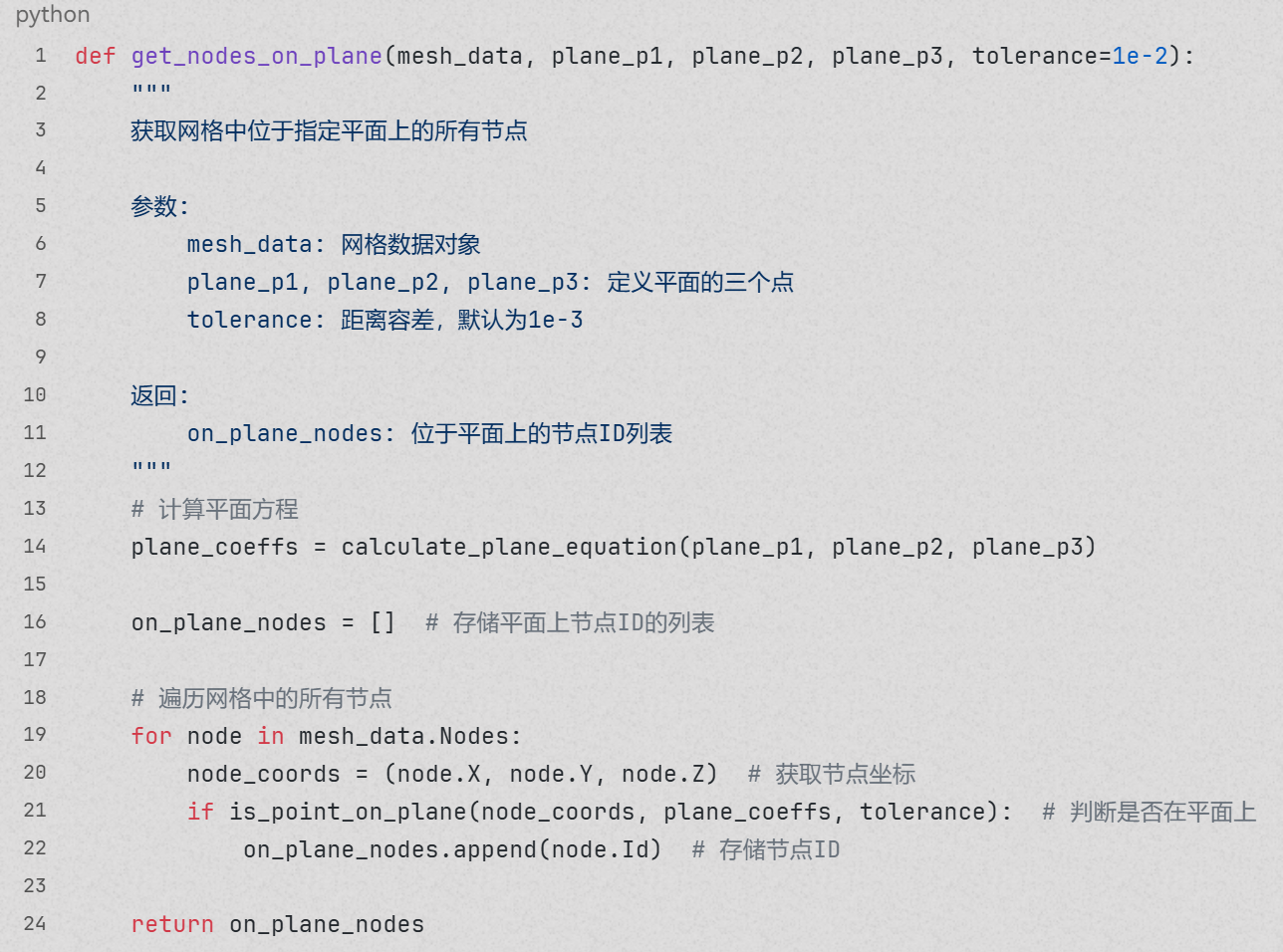

（3）平面节点提取函数（get_nodes_on_plane）
批量遍历模型所有节点，调用上面的“节点平面判断函数”，把符合条件的节点ID收集起来，最终返回一个“平面内节点ID列表”，为后续创建命名选择做准备。

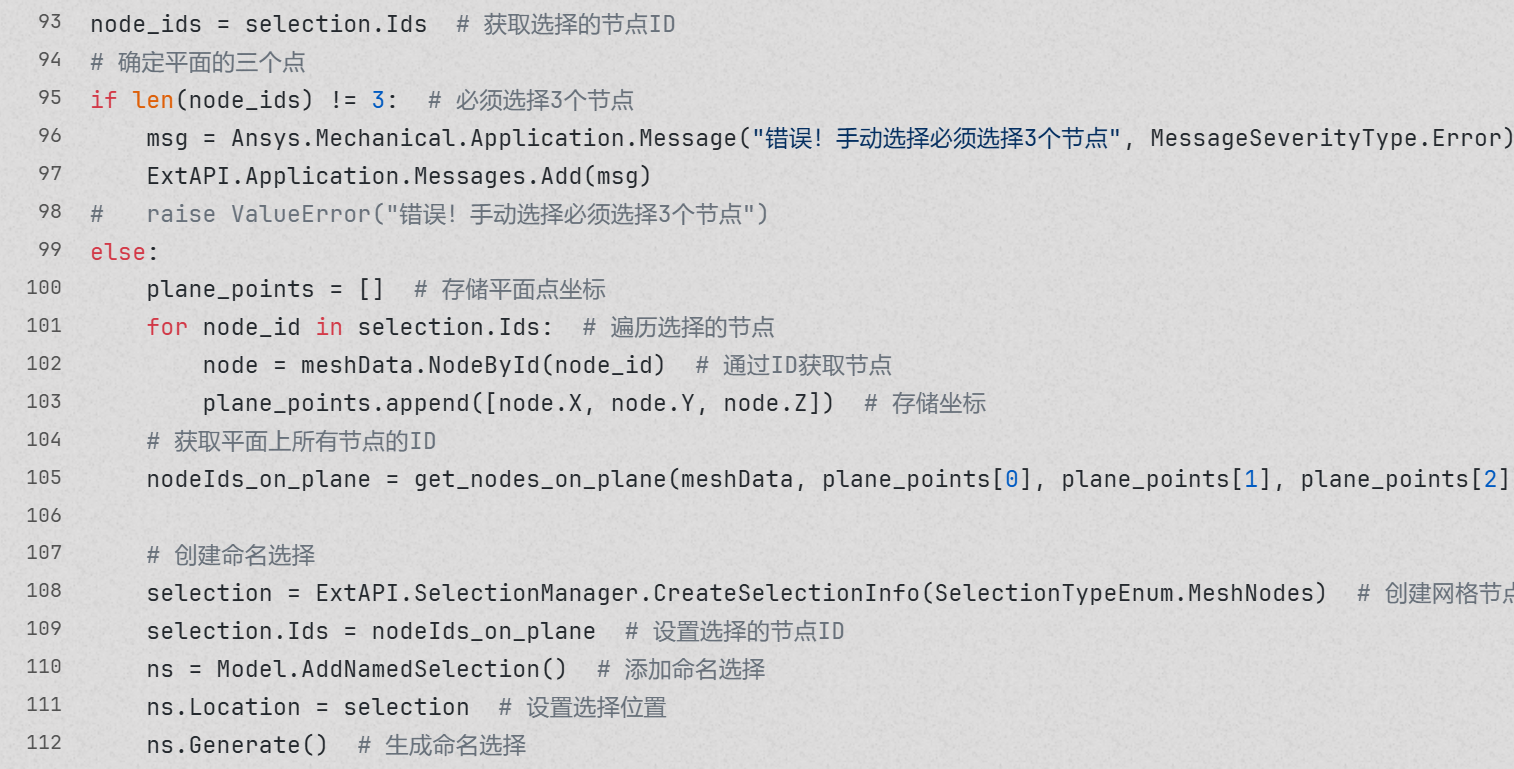

2. 主程序逻辑：对接ANSYS界面，实现“选择-计算-筛选-输出”闭环
这部分是代码与ANSYS Mechanical交互的关键，负责获取用户操作、校验输入合法性、执行筛选并生成命名选择：
（1）网格数据获取
通过DataModel.MeshDataByName("Global")获取模型的全局网格数据，这是读取所有节点坐标的基础；
通过ExtAPI.SelectionManager.CurrentSelection获取用户当前选中的节点，提取节点ID和坐标。

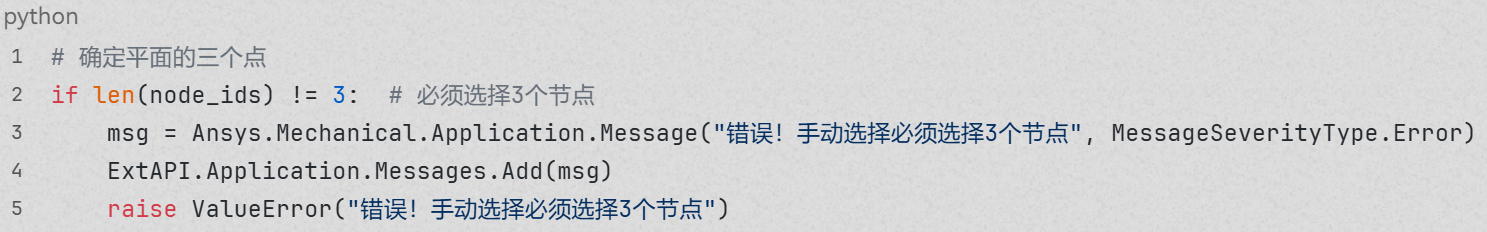

（2）输入合法性校验
强制要求用户必须选中3个节点——如果选中节点数不是3，会弹出错误提示（“错误！手动选择必须选择3个节点”），并终止程序，避免因输入错误导致计算失败。
（3）平面节点抓取与命名选择创建
调用前面定义的get_nodes_on_plane函数，获取目标平面上的所有节点ID；
通过Model.AddNamedSelection()创建新的命名选择，将筛选出的节点ID赋值给命名选择，最后执行Generate()生成，全程自动完成，无需手动干预。

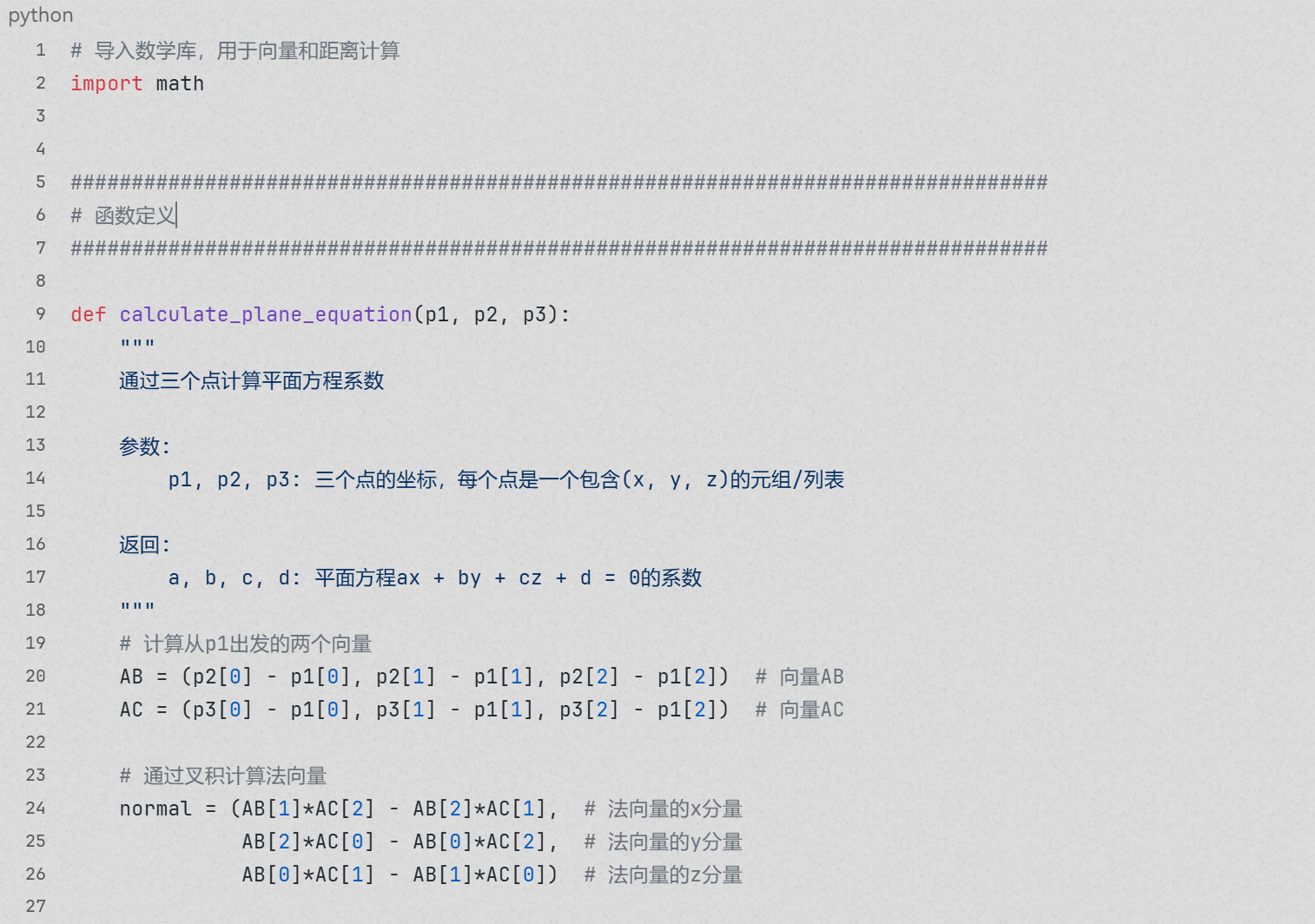

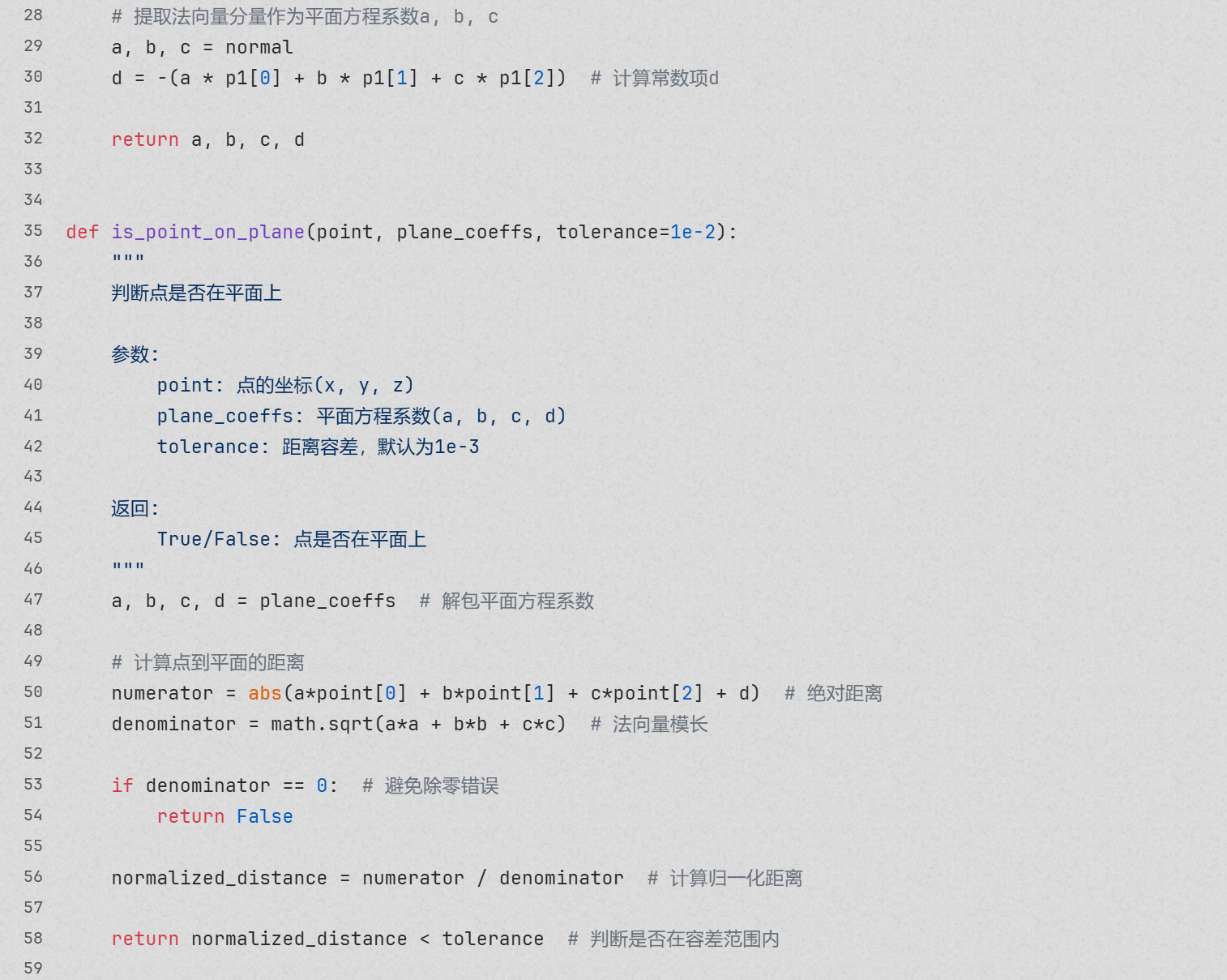

3. 完整代码
4. 关键细节说明（避坑重点）
容差设置：代码中默认容差是1e-2（即0.01），如果网格较密（节点间距小于0.01），可调整为1e-3，避免漏选；如果网格较粗，可放大到5e-2，提高筛选效率；
除零防护：在计算点到平面距离时，增加了denominator == 0的判断，防止3个基准点共线导致的程序崩溃；
错误提示：用户选中节点数不是3时，会弹出ANSYS系统错误提示，同时终止程序，方便快速定位问题。
三、快速落地：1分钟封装成自定义按钮，一键调用
代码写好后，不用每次都c粘贴到Scripting窗口——利用ANSYS Mechanical的「User Buttons」功能，可直接封装成自定义按钮，下次用的时候点击一下就行，步骤超简单：
1. 封装工具介绍
「User Buttons」是ANSYS Mechanical Automation选项卡下的原生功能，专门用于存放用户自定义的二次开发工具，支持Python代码直接封装，无需复杂配置。

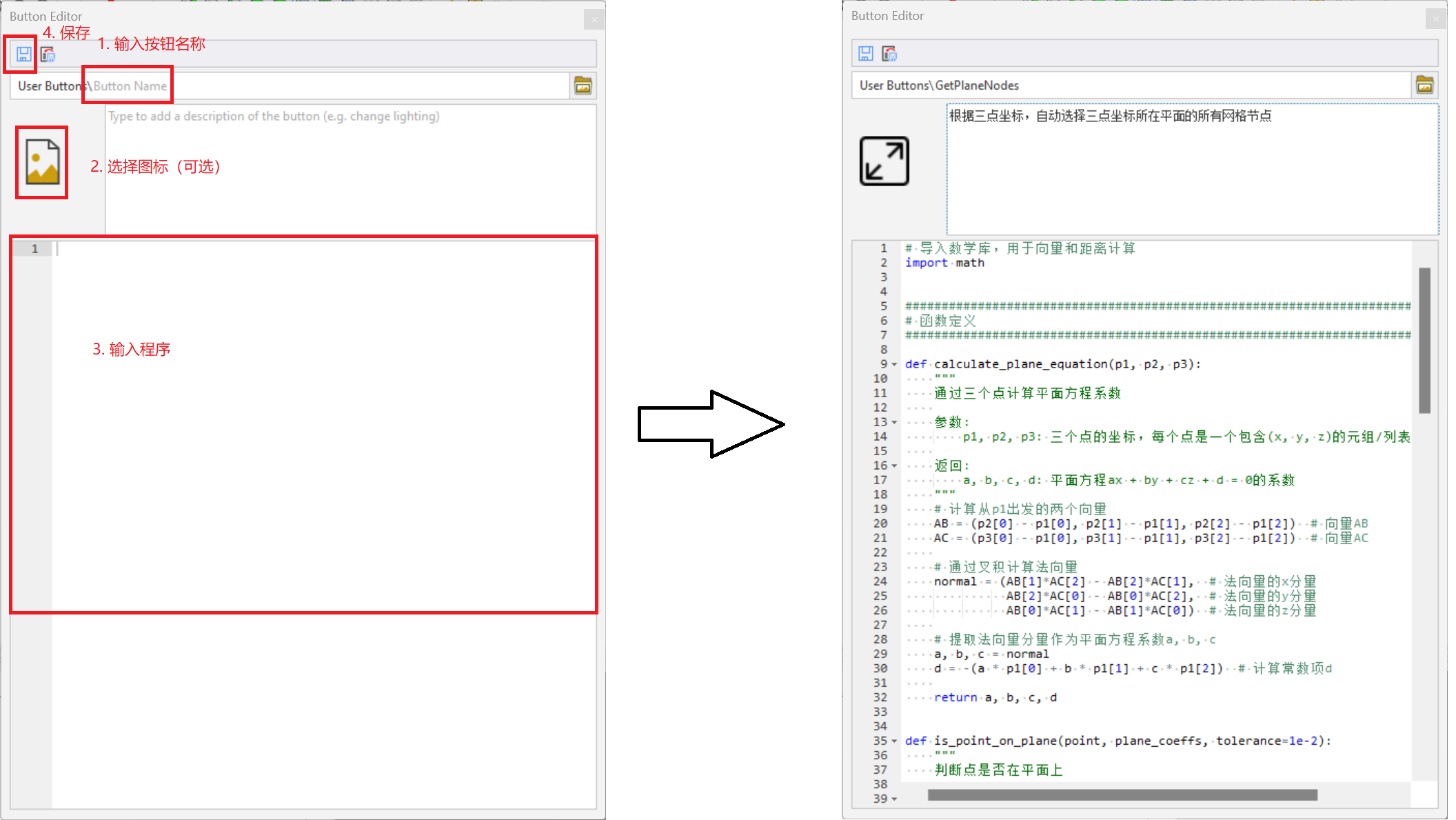

2. 封装步骤（以ANSYS 2023R1为例）

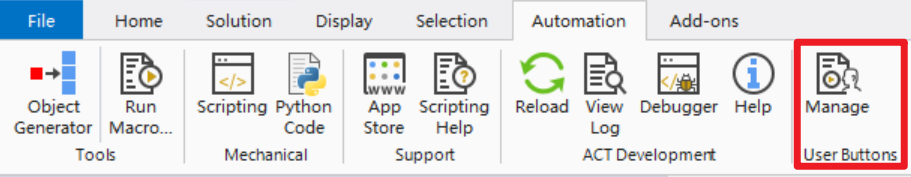

打开ANSYS Mechanical，切换到「Automation」选项卡，找到「User Buttons」组，点击「Manage」；
在弹出的“Button Editor”窗口中，输入按钮名称（比如“GetPlane”），选择图标（可选，方便识别）
在「Script」文本框中，删除默认内容，粘贴上面的完整代码；
点击左上角保存图标进行保存

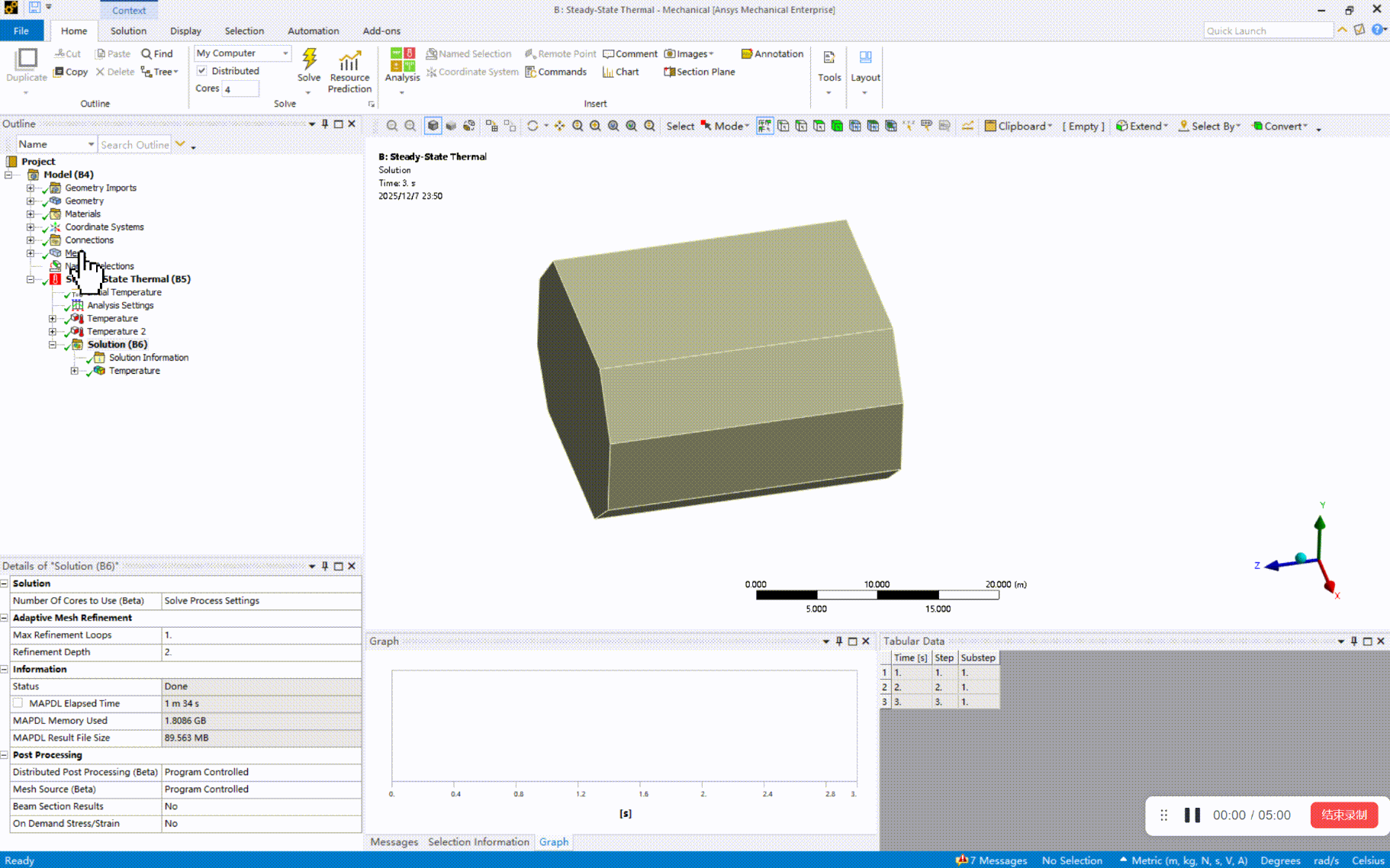

3. 调用流程演示
在ANSYS Mechanical中，打开已划分网格的模型；
选中网格节点功能，选择至少三个的网格节点：
点击「Automation -> User Buttons -> GetPlaneNodes (自己给定的按钮名称)」，程序会自动计算平面、筛选节点，并创建命名选择；
后续提取物理量时，直接选择这个命名选择，即可快速获取目标平面的所有物理量数据。
四、总结：二次开发的“实用性”，藏在解决工程痛点里
这个工具虽然简单，但精准解决了“自定义平面节点筛选”的高频痛点，核心优势很明确：
适配任意平面：不管是倾斜平面、复杂截面，只要选3个基准点，就能自动抓取所有平面内节点；
操作极简：封装后一键调用，无需专业编程知识，普通工程师也能快速上手；
延伸性强：生成的命名选择可直接用于物理量提取、云图显示、数据导出，甚至批量优化分析。
其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。
如果大家还有其他ANSYS使用中的痛点（比如批量设置载荷、自动生成报告、多工况对比等），欢迎在评论区留言，后续会持续分享针对性的二次开发实战案例！
点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。
本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。
我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

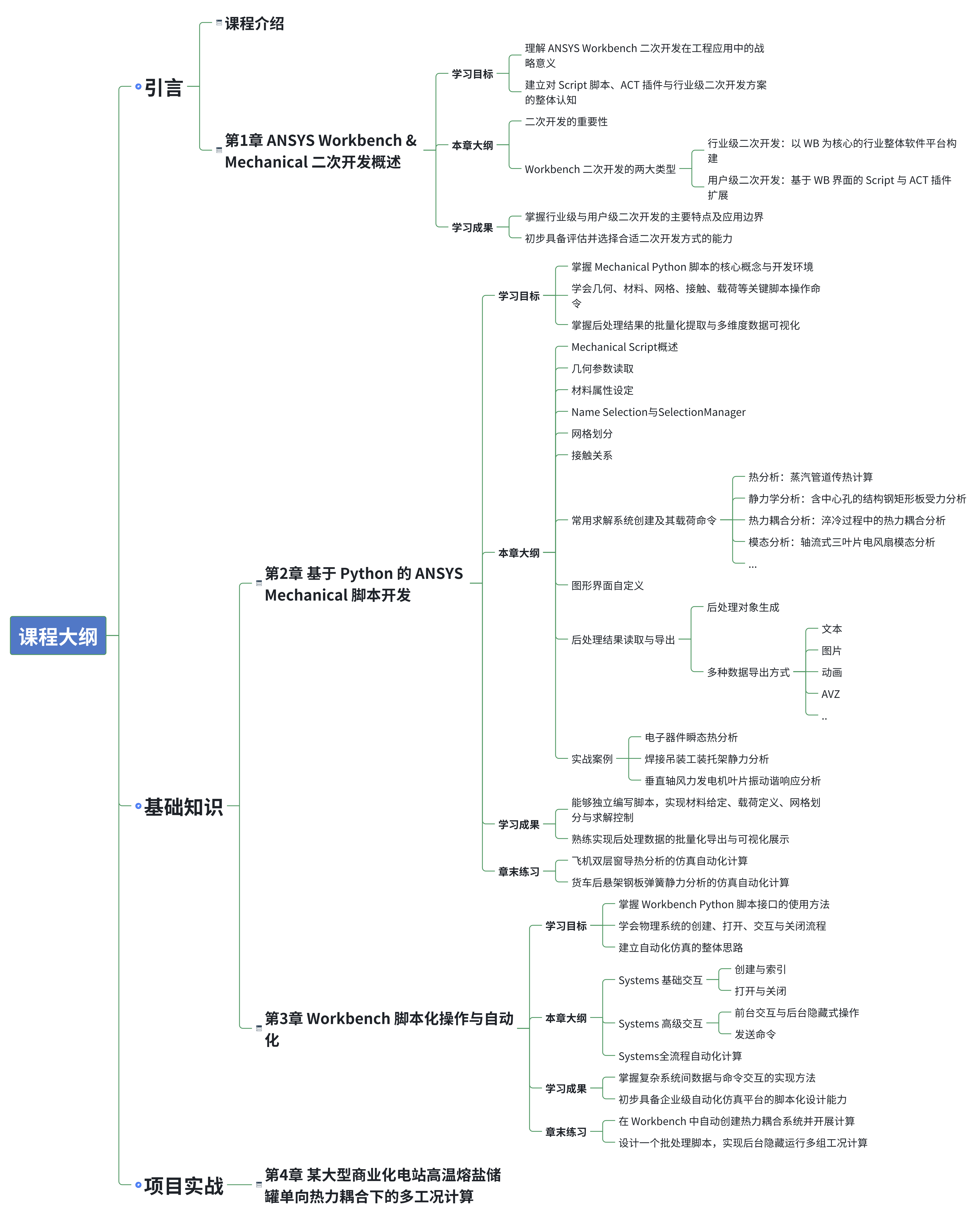

以下是课程大纲及主要内容：
