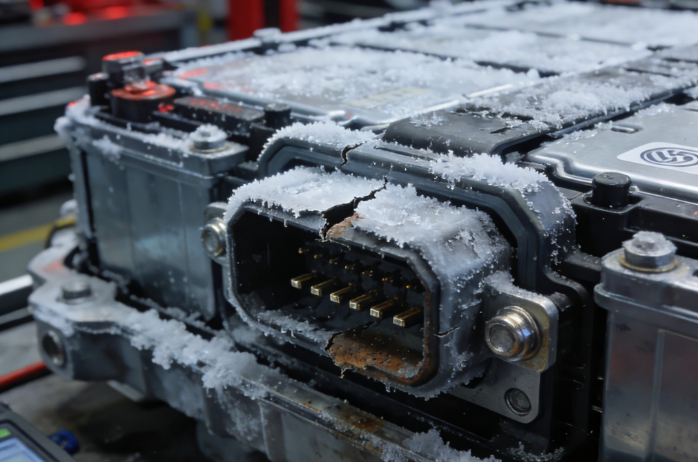

近日，某知名新能源汽车品牌因低温环境下电池包密封件失效导致的安全隐患问题引发行业热议。数据显示，超过 30% 的新能源汽车售后故障与橡胶密封、减振部件的极端工况变形失效相关。橡胶材料作为汽车、轨道交通、医疗器械等领域的核心功能材料，在拉伸、挤压等工况下的超大应变响应直接决定产品可靠性。如何通过精准数值模拟预判橡胶部件的变形规律与力学性能，成为工程界亟待解决的关键问题。

上一篇文章，笔者讲解了ABAQUS螺栓连接非线性分析怎么做？而本文以橡胶拉伸大变形分析为核心，结合 Abaqus/Standard 仿真平台，系统拆解非线性大变形仿真的核心技巧与实操要点。

001

案例背景与分析目的

橡胶材料在拉伸工况下通常会经历超大应变与显著几何非线性，这类问题在数值模拟中极易出现收敛困难、应力振荡或结果失真。因此，大变形仿真不仅依赖合理的材料模型，更高度依赖几何建模策略、网格划分方式、分析步设置以及单元与算法选型。

本案例以简单橡胶拉伸问题为研究对象，在 Abaqus/Standard 框架下，系统展示橡胶拉伸大变形仿真的关键技巧，重点包括：草图建模、模型分区、基准面设置、超弹性材料定义、边界条件耦合方式、网格加密策略以及单元非协调模式的选用。

002

几何建模：旋转体橡胶试样的构建

2.1 草图绘制与旋转建模

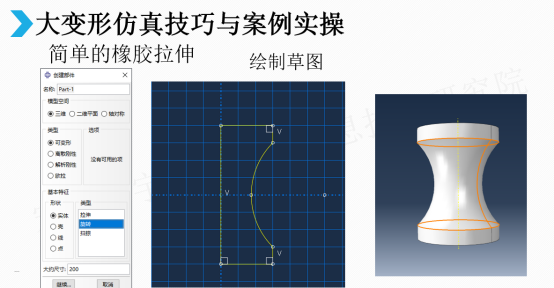

橡胶试样在 Part 模块中创建，模型空间选择三维，类型为可变形体。草图阶段绘制轴对称轮廓，通过直线与圆弧组合形成中部收缩、上下加宽的典型拉伸试样形状。

随后采用旋转（Revolve）方式生成三维实体，而非拉伸操作。该建模策略与图中“ 简单的橡胶拉伸 / 绘制草图 / 旋转 ”的说明一致，能够保证几何在周向上的连续性，有利于大变形过程中的数值稳定性。

003

模型分区与基准面设置

3.1 模型分区的必要性

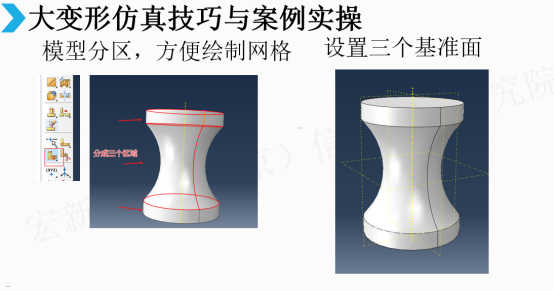

在生成三维实体后，对橡胶模型进行分区处理，将整体划分为上部、中部和下部三个区域。图中明确标注“ 模型分区，方便绘制网格 ”，这一操作的核心目的在于：

提高中部大变形区域的网格可控性；
保证上下加载区域的网格规则性；
避免因单一区域网格过度扭曲导致的计算失败。

3.2 设置三个基准面

通过Datum Plane（基准面）功能，在模型中设置三个相互正交的基准面。这些基准面用于：

辅助分区操作；
明确模型对称方向；
为后续边界条件和耦合操作提供几何参考。
图中黄色虚线所示的正是基准面在模型中的空间位置。

004

材料模型：橡胶超弹性定义

4.1 材料类型选择

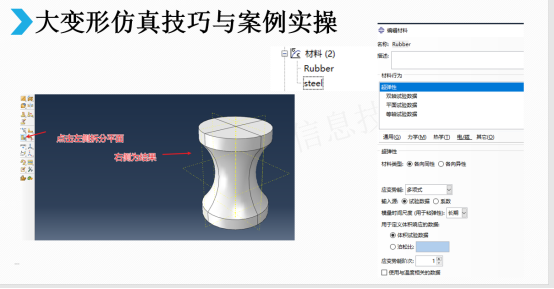

在 Material 模块中创建材料 Rubber ，材料行为选择超弹性（Hyperelastic）。右侧界面显示材料类型为各向同性超弹性，与橡胶材料的大变形特性相匹配。

本案例中不再展开材料参数拟合过程，而是假定橡胶已具备合理的超弹性参数，用于重点展示大变形仿真技巧本身。

4.2 steel 与 rubber 的区分

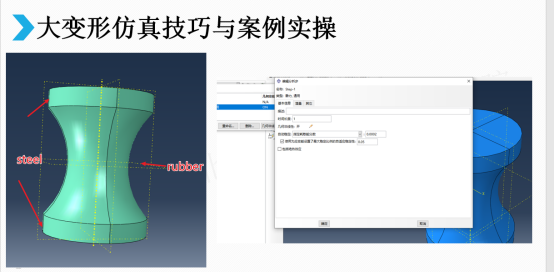

图中明确标注 steel 与 rubber ，说明上下端部可视为刚性或高刚度加载端，而中部为橡胶主体。这种区分有助于理解载荷如何通过端部传递至橡胶试样。

005

分析步设置与几何非线性

在 Step-1 中创建静力，通用（Static, General）分析步，并显式开启几何非线性（Nlgeom = ON）。这是橡胶拉伸大变形分析中不可省略的关键设置，否则将只能得到小变形线性响应，完全失去物理意义。

图中给出了时间步与自动增量控制参数，用于保证拉伸过程平稳推进。

006

边界条件与耦合方式

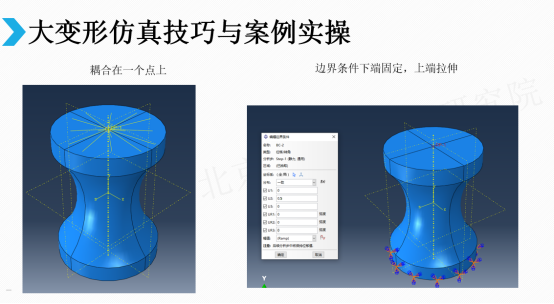

6.1 下端固定，上端拉伸

边界条件设置遵循图中说明：

下端固定：底部节点或面完全约束；
上端拉伸：在竖直方向施加位移载荷。

这种位移控制方式比力控制更适合大变形问题，能够避免极限点附近的数值不稳定。

6.2 耦合在一个点上

为保证端部加载均匀，采用 Coupling（耦合）方式，将上端截面上的节点耦合在一个点上。该参考点作为位移施加位置，使整个端面保持一致的运动状态，避免端部局部翘曲或剪切变形。

图中“ 耦合在一个点上 ”正是该建模思想的直观体现。

007

网格划分与加密策略

7.1 网格加密原则

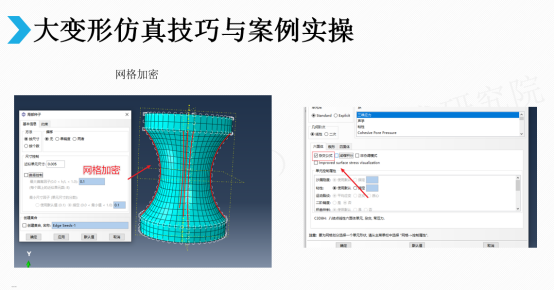

在 Mesh 模块中，对模型进行结构化网格划分，并在中部大变形区域执行网格加密。图中红色标注“ 网格加密 ”的位置正对应最大拉伸与应变集中区域。

加密策略遵循以下原则：

中部细，上下粗；
单元长宽比合理；
避免在大变形区出现严重单元畸变。

7.2 单元类型与非协调模式

在单元类型设置中，橡胶实体采用三维实体单元，并选择非协调模式（Non-coordinated mode）。图中明确指出：

Steel 这里选择非协调模式

非协调模式在大变形问题中能够有效缓解剪切锁死与体积锁死现象，对超弹性材料尤为重要。

008

求解与结果分析

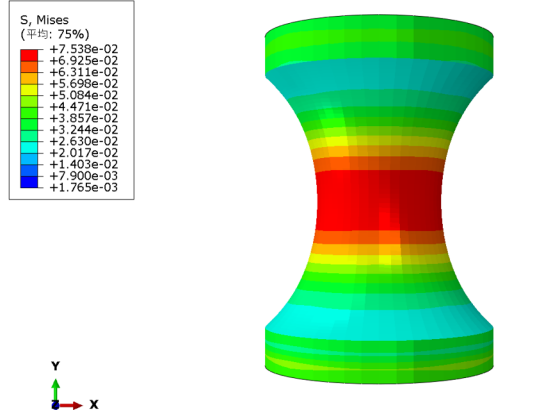

完成求解后，对结果进行后处理。从 S, Mises（等效应力）云图可以清晰观察到：

中部区域出现最大等效应力；
应力分布沿轴向呈对称特征；
网格加密区域内应力变化平滑，无明显数值噪声。

最终变形形态与橡胶拉伸的物理直觉一致，验证了建模策略与分析设置的合理性。

009

大变形仿真关键经验总结

结合本案例，可总结橡胶拉伸大变形仿真的核心技巧：

1、旋转建模优于拉伸建模，几何连续性更好；

2、模型分区是大变形成功的前提之一；

3、必须设置基准面以辅助分区与约束；

4、超弹性问题必须开启几何非线性；

5、端部加载应采用“耦合在一个点上”的方式；

6、大变形区必须进行网格加密；

7、合理使用非协调模式可显著提高稳定性。

0010

橡胶超弹性仿真实战教程

以上案例围绕橡胶拉伸这一典型大变形问题，系统展示了 Abaqus 中进行大变形仿真的关键建模思想与实现细节。通过合理的几何建模、材料定义、边界条件设置以及网格与单元选型，可以稳定、可靠地完成橡胶类结构的大变形分析。该案例可作为橡胶材料数值仿真及大变形问题建模的标准参考示例。

其实，橡胶的非线性大变形，是材料科学中最具魅力的现象之一。从分子链的微观伸展，到宏观结构的应力分布，每一个细节都隐藏着复杂而优美的物理逻辑。只有深入理解这些机理，才能在工程设计中真正发挥橡胶材料的潜力——让柔性成为强度，让变形成为优势。
