你是否曾因网格质量问题导致计算不收敛或结果失真？在HyperMesh中，解决这个痛点有一整套直观且高效的方法。它不仅能帮你快速定位问题网格，更能提供丰富的修复手段。让我们一起看看具体如何操作。
网格质量检查与修复是有限元分析前的重要步骤。高质量的网格确保数值计算的准确性和稳定性。在HyperMesh中，用户可以高效地进行网格检查与修复，确保网格满足分析需求。

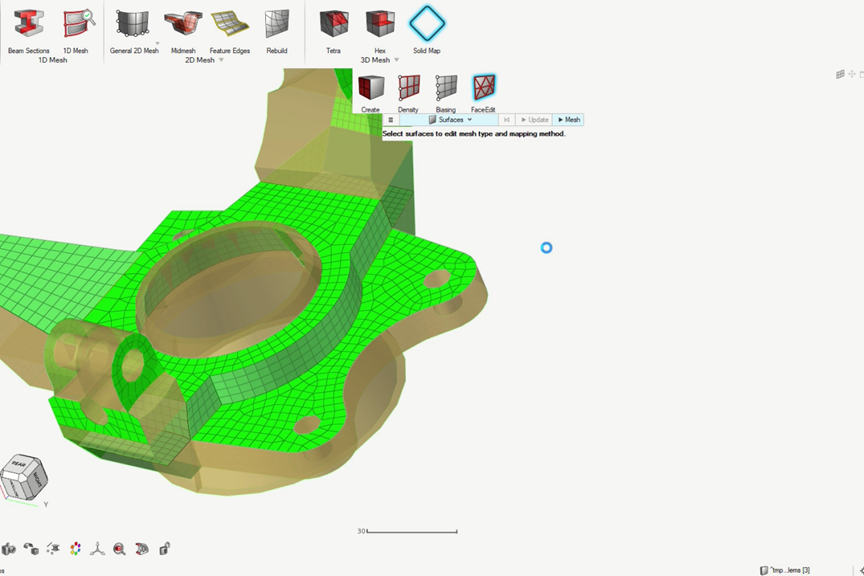

网格质量检查
1. 打开模型
在HyperMesh中打开需要进行网格质量检查的模型。可以是导入的几何模型或已经生成的网格模型。
2. 访问网格质量工具
在主菜单中，选择“Mesh” > “Quality”。在此选项下，可以查看网格的质量指标。
3. 配置质量标准
在质量选项窗口中，可以设置检查的质量标准。这些标准包括但不限于：
元素类型（如3D或2D元素）；元素形状（如最小角度、最大角度、边长比等）；网格尺寸（如元素的最大和最小大小）
4. 执行质量检查
点击 “Check” 按钮，HyperMesh将开始对整个网格进行质量分析。结果将以图形和数值形式呈现，用户可以看到不同元素的质量评分和分布情况。
质量检查结果分析
HyperMesh会将不合格的元素标记并以不同颜色高亮显示，通过 “Quality Metrics” 选项窗口，可以查看这些元素的详细信息，找出问题所在，例如：接近度：元素尺寸和形状的均匀性；扭曲度：元素的扭曲程度。

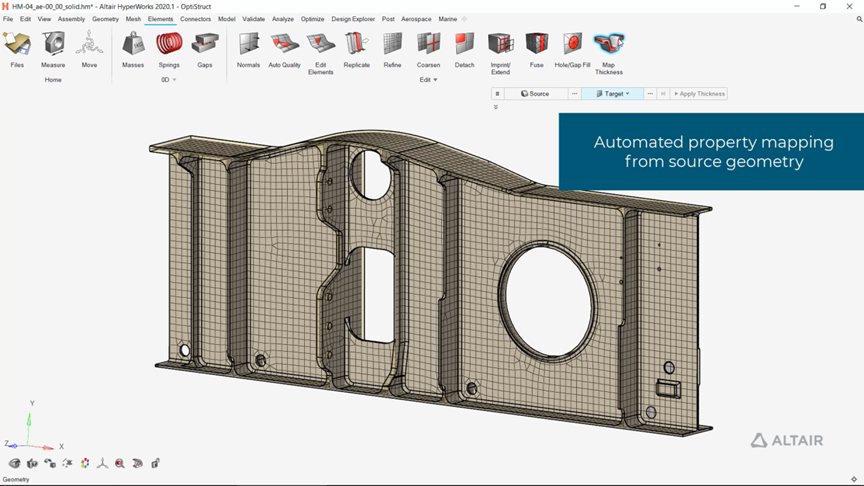

网格质量修复
1. 选择问题元素
在质量检查结果中，用户可以通过筛选和选择功能，将不合格的网格元素挑选出来。超出质量标准的元素通常会在视图中高亮显示。
2. 修复方法
HyperMesh 提供了多种修复选项，可以针对不同类型的问题进行修复。常见的修复方法包括：
优化网格：使用 “Mesh” > “Improve” 功能，可以自动优化选定的面或体的网格。这会调整节点位置和元素连接，改善其质量。
重新划分：对于严重扭曲或不合格的元素，可能需要重新划分网格。选择有问题的元素后，点击 “Mesh” > “Delete” 然后重新划分。
节点合并：当多个节点在几何上非常接近但未合并时，可以使用 “Edit” > “Merge” 选项合并这些节点，减少不必要的节点数量。

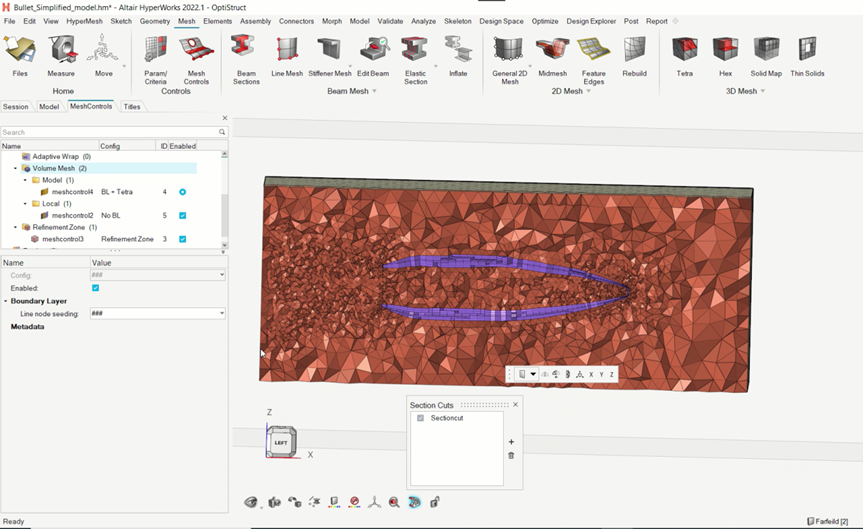

调整网格参数：修改网格划分的参数，例如增加密度或改变层数，以改善局部区域的质量。
3. 反复检查
每次修复后，务必重新进行网格质量检查，确保所做的调整改善了网格质量。重复进行这些步骤，直到达到所需的质量标准。
到达最终网格
在确保网格质量满足所有分析需求后，保存模型并进行后续的有限元分析。
结论
网格质量检查与修复是HyperMesh的核心功能，也是仿真准确性的基石。掌握正确的检查与修复方法，能确保模型的计算精度与稳定性，从而为仿真结果的可靠性保驾护航。养成定期检查的习惯，更能防患于未然，显著提升工作效率。
