我为什么研发一个工程壳有限元软件
进展
自研的工程壳有限元软件在有一搭没一搭的开发中，第一次跑通了前后处理。
首先说说我搞这个软件的目的。实际上，杆、梁、板、膜、壳、实体单元求解器我都写过。已经在实际工程应用的是梁单元，我用它解决了一些叶轮机械设计的问题，集成为了一些专用软件。
对于我心心念念的复合材料力学问题，用实体单元开发会快一些，但是考虑到目前存在的UMAT/VUMAT这些子程序与ABAQUS 铺层模块互斥的问题，我想搞一个自己的复合材料壳，支持批量定义铺层，还能够把我之前写的一些损伤、失效、疲劳的本构放进去，计算效率还远远高于实体单元，这样就具有了实际工程价值。
所以我称它是工程壳有限元。
为什么说用实体单元开发会快一些呢?在仿真中，壳的计算效率高，网格划分起来也简单，给人的感受是好像壳比实体要简单。
然而在开发上，恰恰相反。实体单元的刚矩阵简单，而壳是由膜单元和板单元两部分合并构成的，尤其是三角形单元，其形函数非常复杂。看了不少论文专门做这个推导，有些甚至推导到最后还是错的。
所以为了搞壳单元，被迫先去搞了膜和板单元。
开发思路
在搞求解器的同时，我的主要精力放在了视口 交互上。几年前我就会基于现有的库做三维显示了，如果只是显示一下模型和结果，这个对我不难。
视口 交互
但是既然要做工程软件，要有些实用性。我们在用其他商用软件的时候有个明显的体会，如果不能总视口中框选、点选、按角度选进行节点或者单元的拾取，我定义边界条件，或者修改其他设置的时候会有多么麻烦。
由于节点的拾取频率最高，所以框选、点选、按角度选，都要做，除了能选，还要选中后高亮，还要可以选中后撤销指定的点。
用惯了别的商用软件，感觉这些功能很基础，真到自己开发的时候，这些反而是最难的。
为什么难呢？或者说开发中大型工业软件的难点在哪呢？有人说求解器，有人会说算法。
在我看来，最难的是数据结构。比如一个单元在视口中是怎么表达的，在求解器输入中如何表达，在结果中如何表达，他们之间又是如何映射的。当你选中一个节点的时候，它怎么知道自己被选中了，它的编号是多少，你拿到这个数据存在内存，当用户二次查看的时候，你又如何让它二次高亮上去？
所以，要弄清楚，这些模型的数据在不同的模块应该如何存储、如何转换、如何调用。

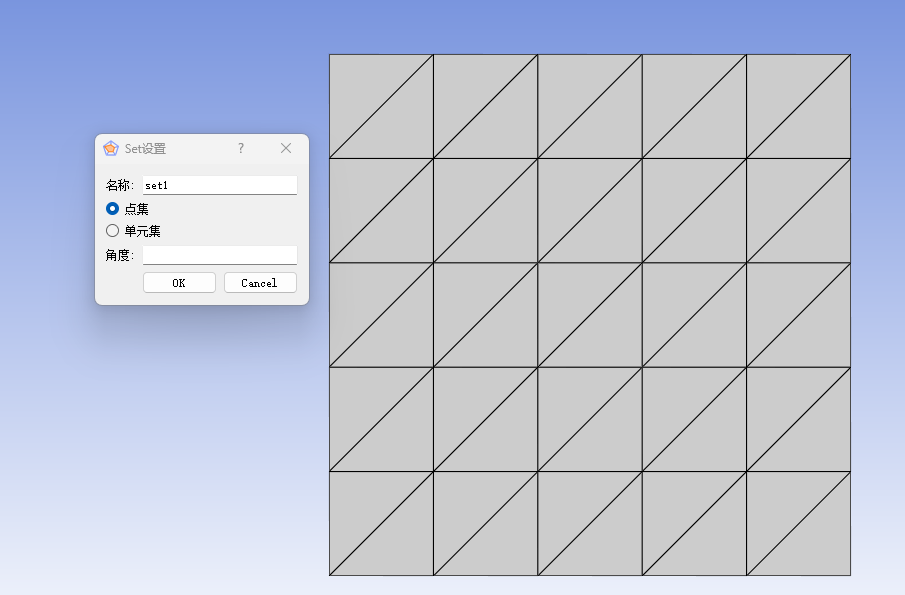

定义set

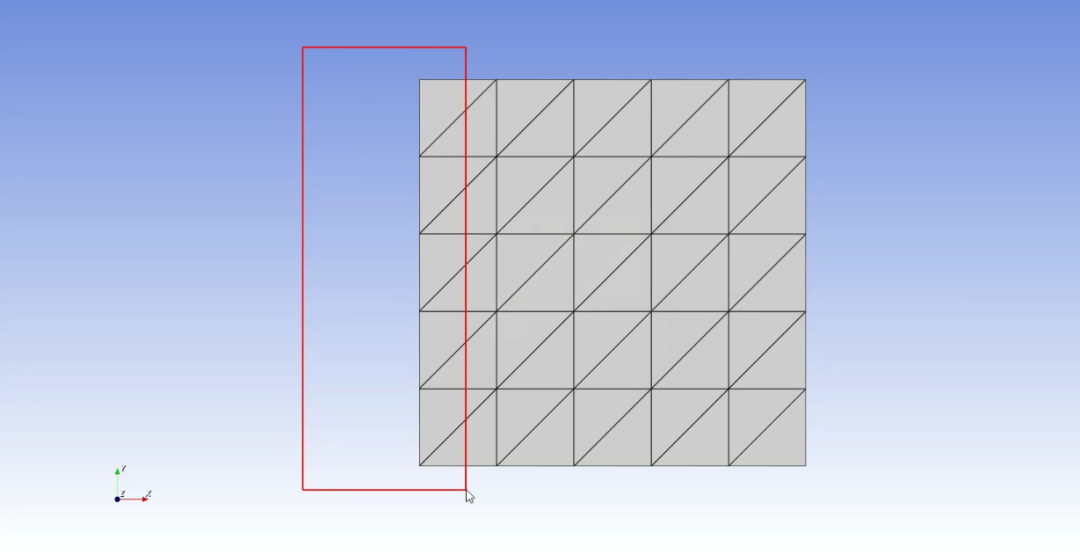

框选

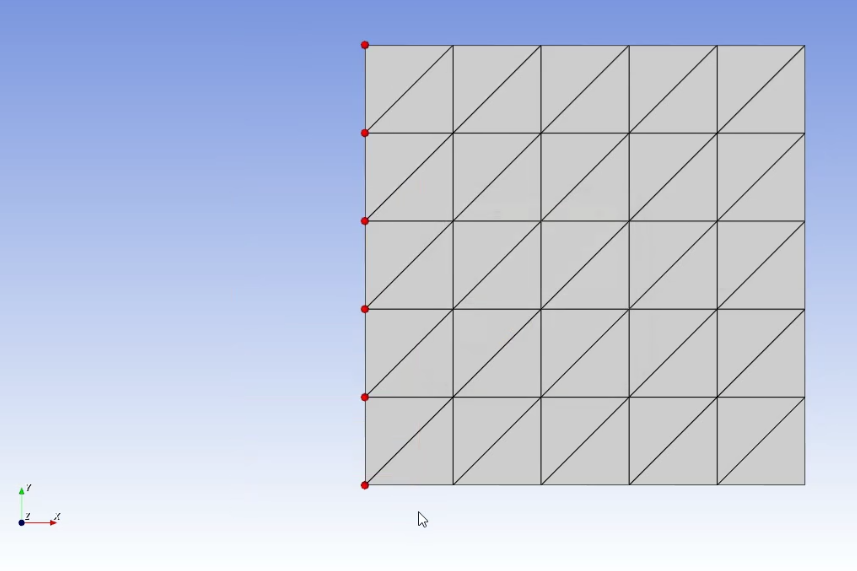

选中后高亮
特征标记
用户在定义边界条件以后。需要针对固支、位移、载荷、弯矩等边界条件，在指定节点位置进行标记显示。
有一个非常有意思的现象，当我们在ABAQUS定义Fx、Fy等点载荷的时候，他会同时显示两个方向的载荷箭头，而不是显示合力方向。
以前我不理解，现在我来理解了，我们看到的箭头应该不是通过向量绘制的。应该是把其内置的图形在节点位置进行显示，同时显示多个方向的载荷箭头，在代码中实现最简单，如果搞成合力方向，还要去计算偏转角度，显示的效果也不好。
当然这是我猜的，反正我也采用这个思路。

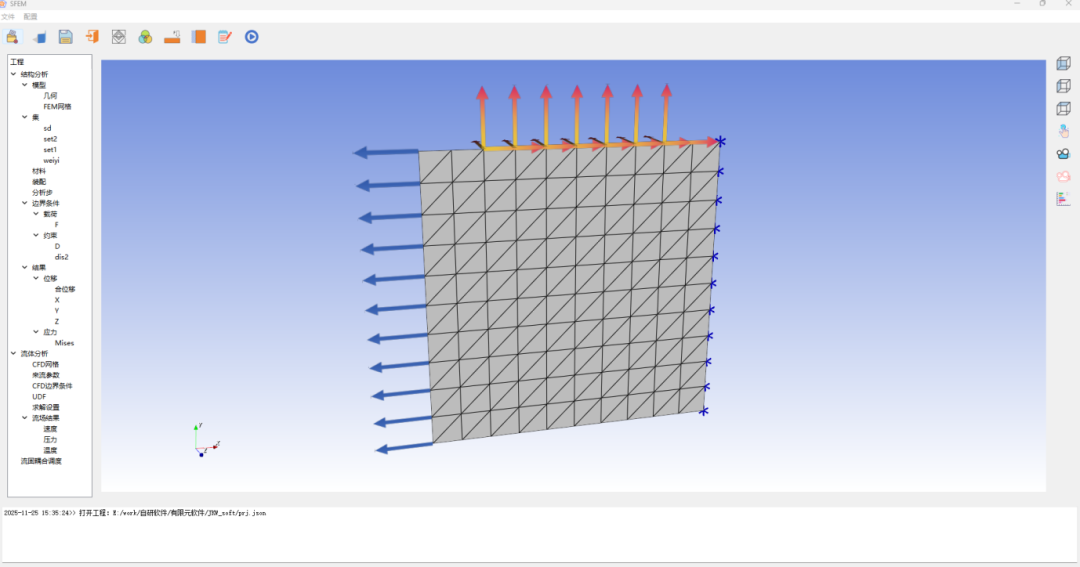

包含了载荷、位移、固支约束的标记
同样的问题，当更改边界条件的时候，这些标记还要自动更新，二次打开工程的时候，还要能重建这些特征。
还是数据结构的难题。这也是我花了很多时间的在视口上的原因。
既然迟早要做，不如趁现在，再难也要做出来。
特点

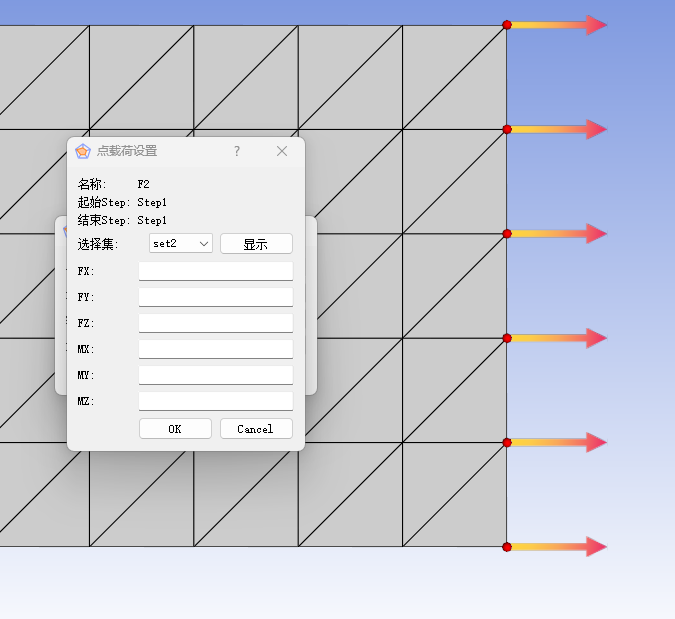

我借鉴了ABAQUS set的思路，凡是要事先定义边界条件的地方，必须要要先定义成set。后面定义边界条件的时候，这些set会自动出现在下拉列表供选取，并且也通过“显示”按钮进行查看。
求解器难点
前面讲了交互的难，实际上求解器也是个难点，难在应力求解上。前面我们提到了，壳是膜单元和板单元合并成的。在求应力应变的时候，还需要根据位移，分布在膜和板里面求应力，最后再拼起来。
和实体单元比，壳和梁单元都有一个问题，就是局部坐标系和整体坐标系的转换。在做刚度矩阵的时候，需要从局部到整体。在计算应变的时候，又要先把整体坐标系的位移转换到局部，然后在局部求应变。
总之弯弯绕绕很多。
仿真效果
平面模型

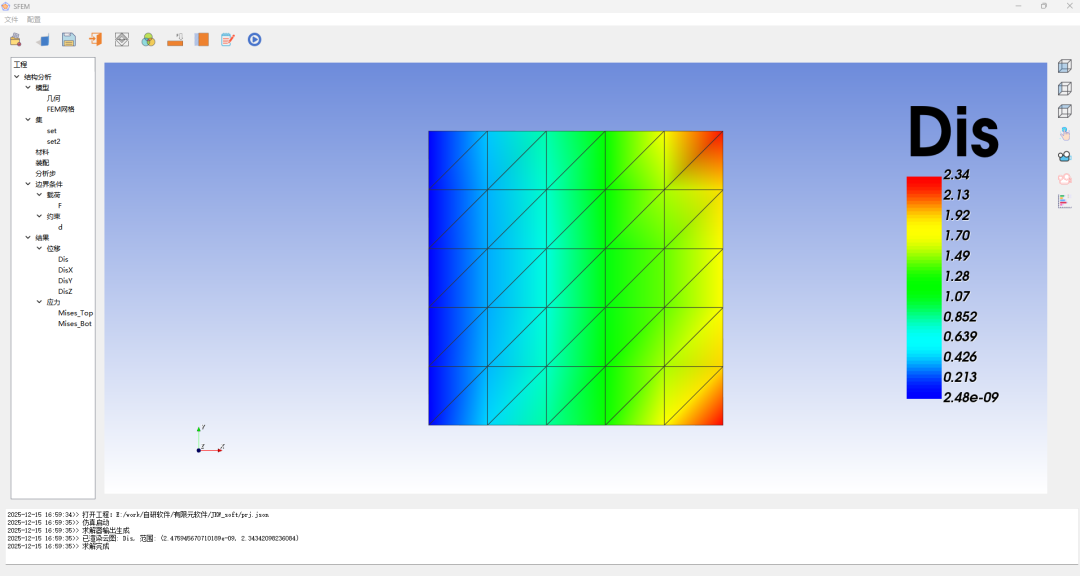

我们软件的位移结果

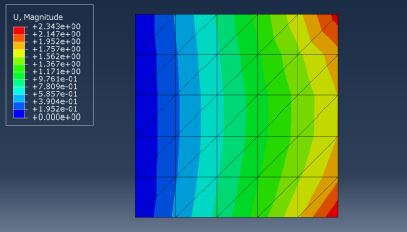

某商用软件位移结果

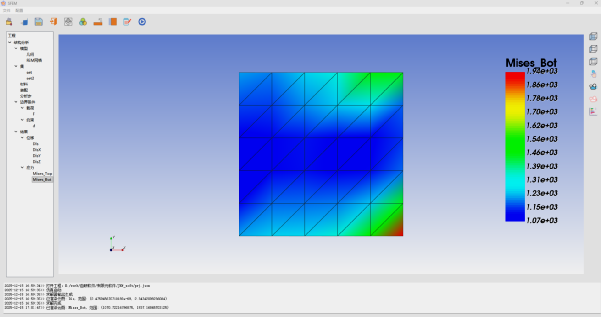

我们软件的应力结果

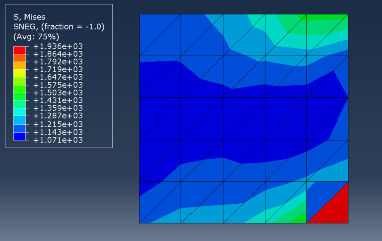

某商用软件应力结果
曲面叶片模型

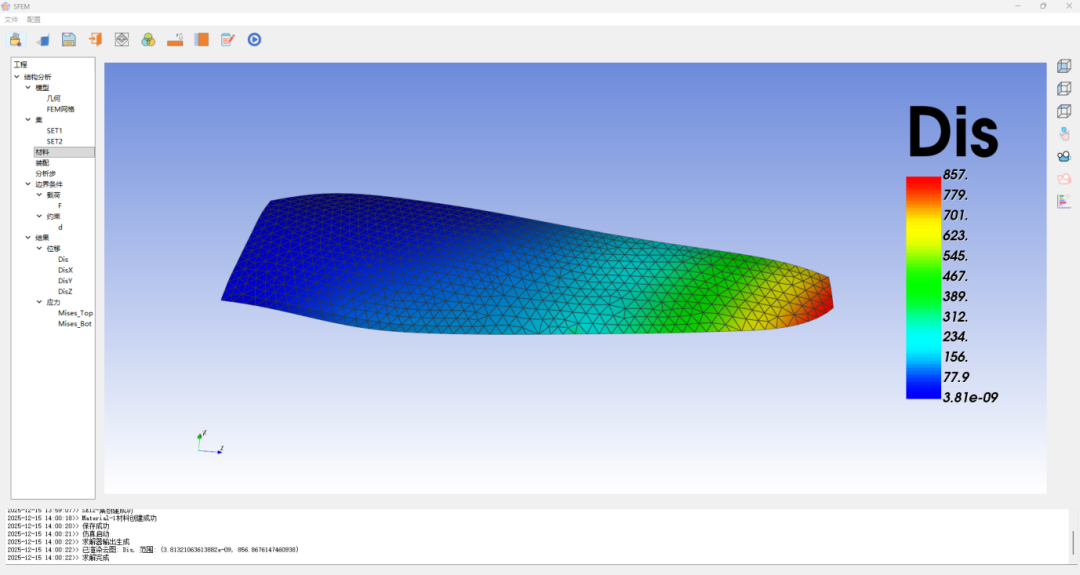

我们软件的位移结果

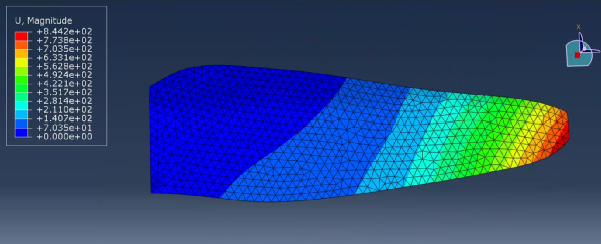

某商用软件位移结果
我们软件的应力结果

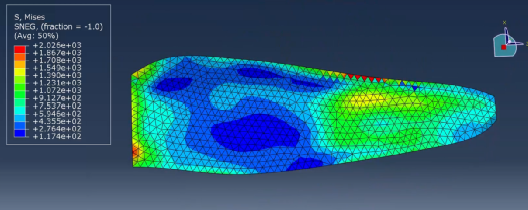

某商用软件应力结果
