LSDYNA-dem离散颗粒平板堆积研究

1，项目描述

本项目为DEM颗粒从一定高度下落到平板上，观察平板堆积情况。DEM算法在实际工程中应用较广，如泥石流、谷物、药柱分析等。因此，研究dem使用方法至关重要。本文结合DEM颗粒下落打击平板，详细讲解DEM算法的使用技巧。

2，几何模型

首先利用workbench的dm模块建立颗粒及平板的几何模型，其中颗粒先建立实体模型，然后取实体的外测壳体，只保留壳体模型，然后在lspp中通过实体的6个外壳面生成DEM颗粒，平板为壳体模型。模型如下图所示。

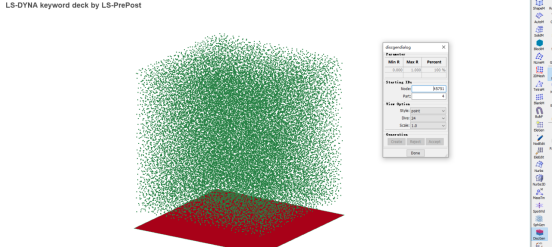

DEM颗粒创建方法如下图;

3，DEM单元、材料、part及控制dem相关关键字

DEM相关单元及控制关键字如下：

*CONTROL_DISCRETE_ELEMENT

$# ndamp     tdamp      fric     fricr     normk    sheark       cap     mxnsc

0.7       0.4       1.4       0.1      0.01    0.0027         0         0

*PART

$# title

Disc_Sphere_3

$# pid     secid       mid     eosid      hgid      grav    adpopt      tmid

3         3         2         0         0         0         0         0

*SECTION_SOLID

$# secid    elform       aet

3         1         0

*MAT_ELASTIC

$ ID        ro         E        pr        da        db         k   unused1

$# mid        ro         e        pr        da        db  not used

2    7850.02.00000E11       0.3       0.0       0.0         0

4，壳体单元及材料

壳体采用默认的shell单元，厚度1cm。材料采用rigid刚体。

*SECTION_SHELL

$ ID    elform      shrf       nip     propt        qr     icomp     setyp

$# secid    elform      shrf       nip     propt   qr/irid     icomp     setyp

1         2  0.833333         3       1.0         0         0         1

$ t1        t2        t3        t4      nloc     marea              unused

$# t1        t2        t3        t4      nloc     marea      idof    edgset

0.01      0.01      0.01      0.01       0.0       0.0       0.0         0

*MAT_RIGID

$ ID        ro         E        pr         n    couple         m     alias

$# mid        ro         e        pr         n    couple         m     alias

1    7850.02.00000E11       0.3       0.0       0.0       0.00

$ cmo      con1      con2                                           unused1

$# cmo      con1      con2

1.0         7         7

$ lco        A2        A3        V1        V2        V3             unused2

$#lco or a1 a2        a3        v1        v2        v3

0.0       0.0       0.0       0.0       0.0       0.0

5，网格

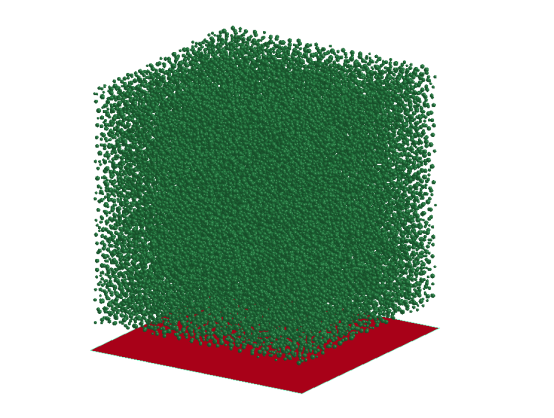

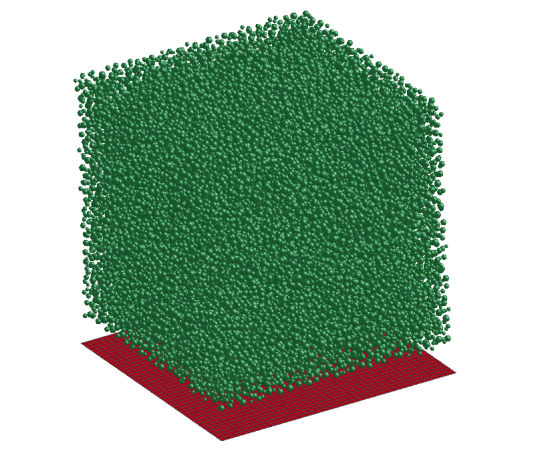

平板网格及dem粒子如下图所示：

6，定义dem与壳体接触

*DEFINE_DE_TO_SURFACE_COUPLING

$# slave    master     stype     mtype

1         1         0         1

$# frics     fricd      damp     bsort      lcvx      lcvy      lcvz     wearc

0.38      0.38       0.0       100         0         0         0       0.0

$# w1        w2        w3        w4        w5        w6        w7        w8

$# sfp       sft    unused    unused    unused   cid_rcf        bt        dt

1.0       1.0

7，边界及载荷

施加z方向重力；

*LOAD_BODY_Z

$ lcid        sf    lciddr        xc        yc        zc       cid   unused1

$# lcid        sf    lciddr        xc        yc        zc       cid

4       1.0         0       0.0       0.0       0.0        23

8，求解设置

计算时间5s。时间步因子采用默认的0.9即可。

*CONTROL_TERMINATION

$ endtim    endcyc     dtmin    endeng    endmas                        unused

$# endtim    endcyc     dtmin    endeng    endmas     nosol

5.0  10000000     0.001       0.0  100000.0         0

*CONTROL_TIMESTEP

$ dtinit    tssfac      isdo    tslimt     dt2ms      lctm     erode     ms1st

$# dtinit    tssfac      isdo    tslimt     dt2ms      lctm     erode     ms1st

0.0       0.9         0       0.0       0.0         0         1         0

$ dt2msf   dt2mslc     imscl                                            unused

$# dt2msf   dt2mslc     imscl    unused    unused     rmscl

0.0         0         0                           0.0

9，求解

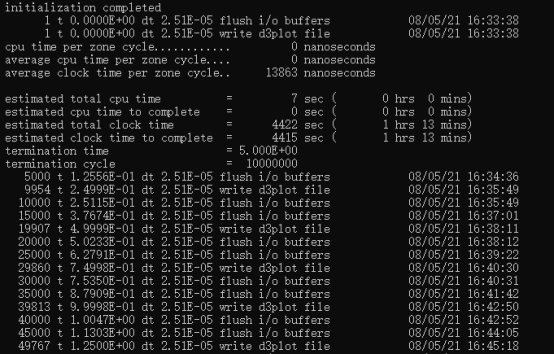

6核cpu求解时间1.2小时。

10，结果分析

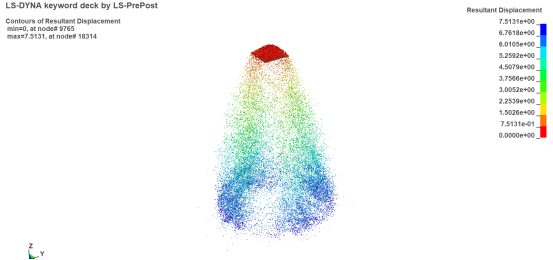

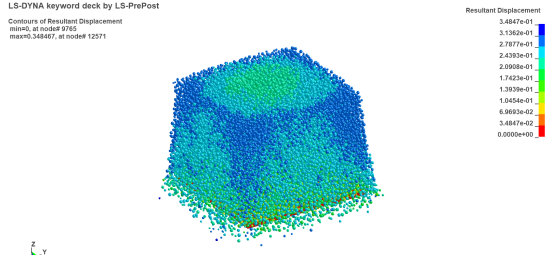

不同时刻，DEM颗粒堆积状态分别如下图所示：

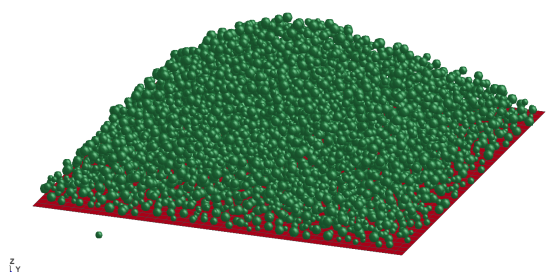

稳定后，堆积如下所示：

通过本文研究，找到DEM建模方法，以及与lagrange物体作用的方法。对于DEM控制等关键参数进行了研究，对于含水量等将作为后续研究内容。
