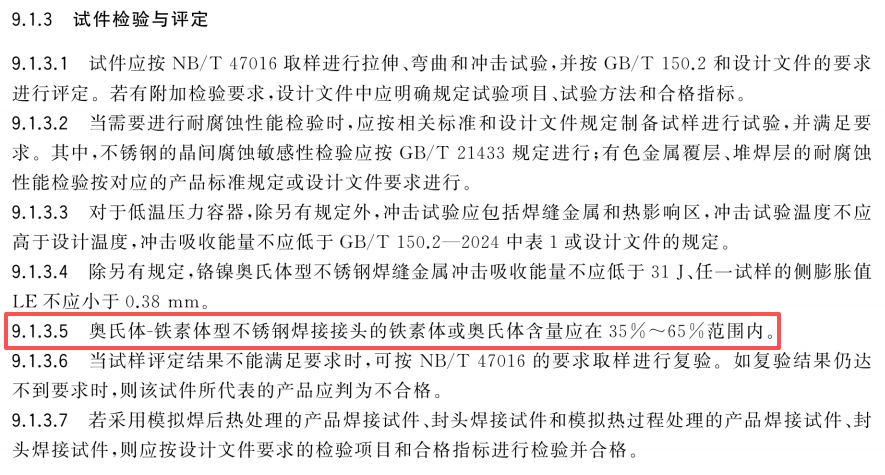

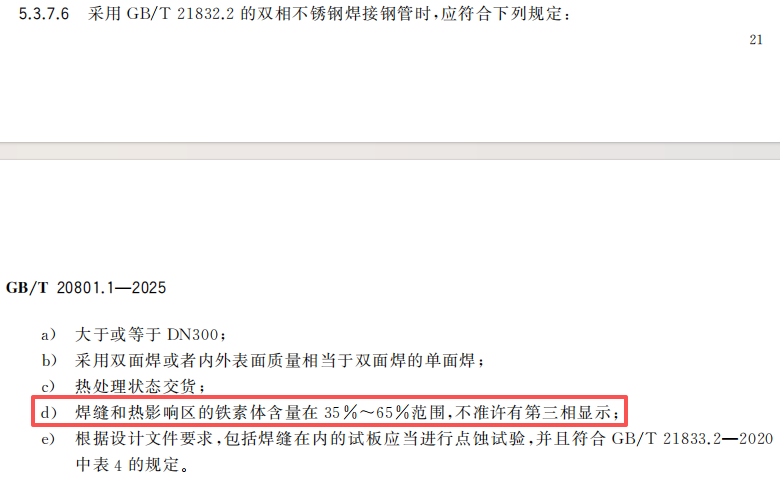

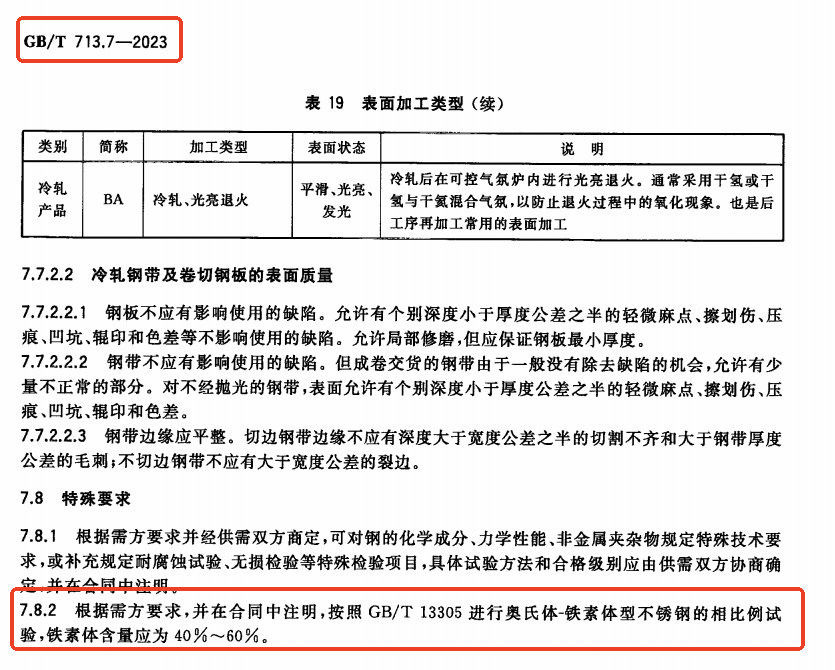

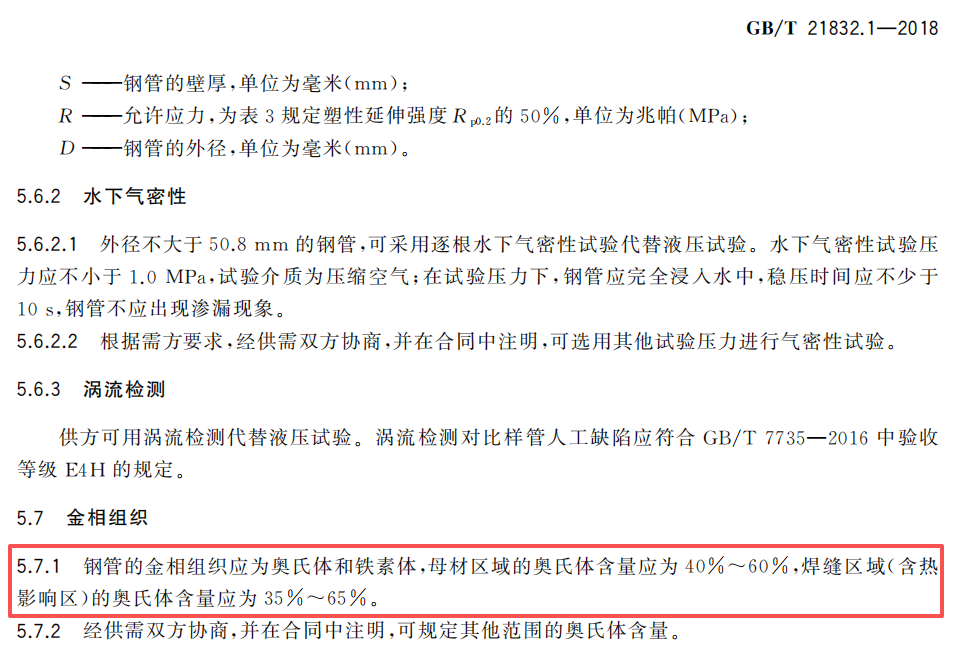

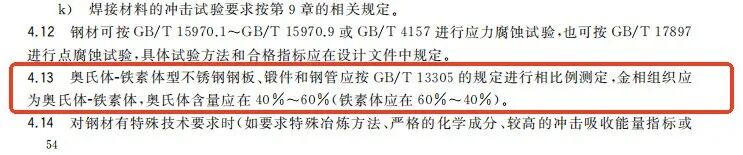

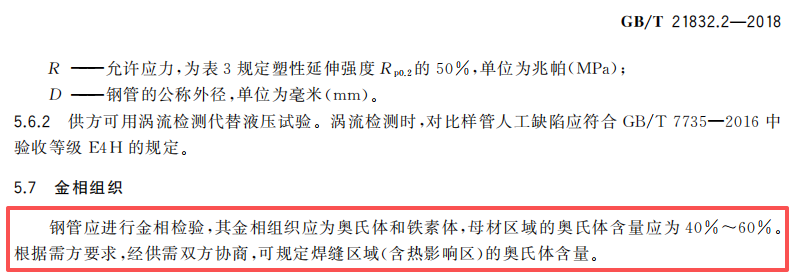

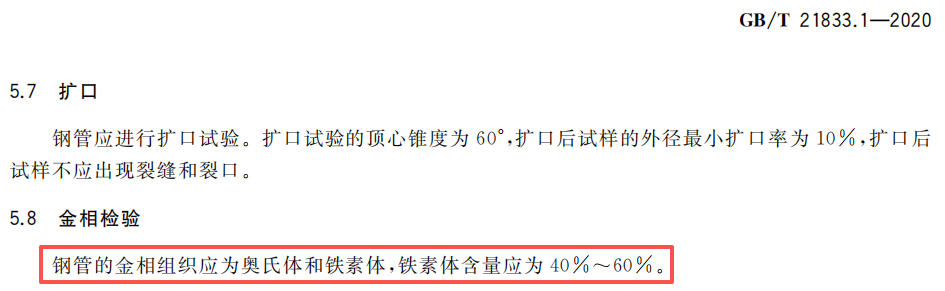

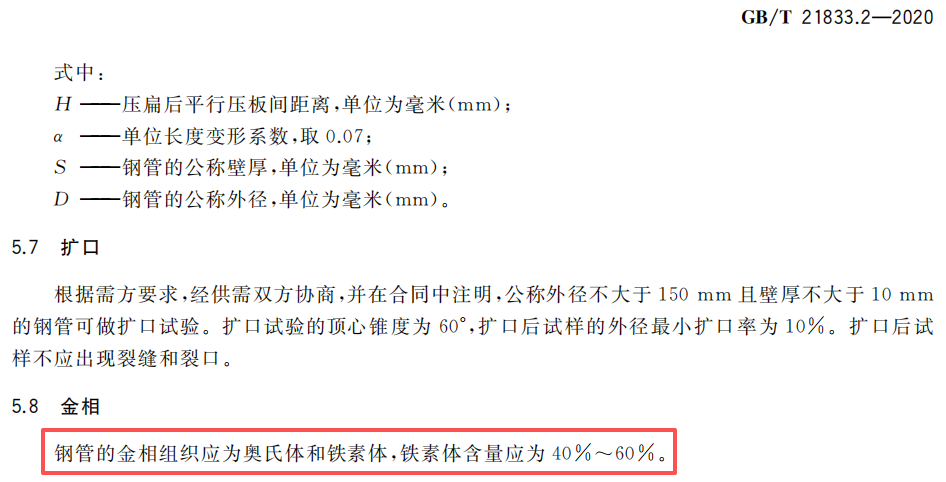

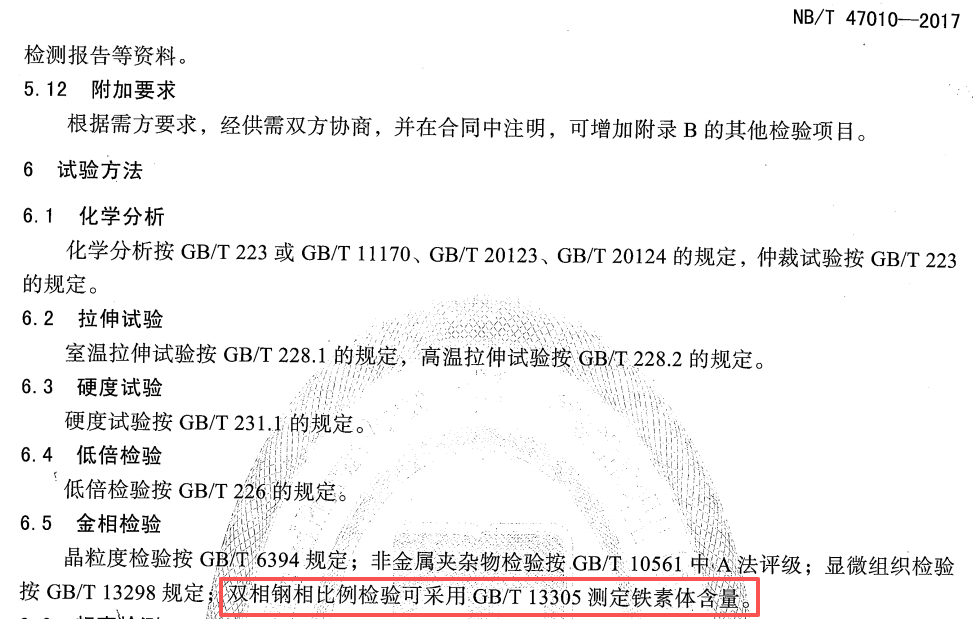

学习笔记||压力容器及管道：双向不锈钢铁素体含量相关标准规定！

0.引言焊接工艺核心文件：pWPS、PQR、WPS、WWI的逻辑解析在承压设备特别是压力容器制造领域对焊接质量要求是极为严苛的，pWPS、PQR、WPS、WWI这四份核心文件构成了焊接质量控制的“生命线”。焊接质量直接关系到设备运行安全，这四份文件的执行需严格遵循NB/T47014《承压设备焊接工艺评定》、NB/T47015《压力容器焊接规程》及GB/T150《压力容器》等核心标准要求。它们并非孤立存在，而是遵循“拟定-验证-标准化-实操指导”的严谨逻辑，形成一套环环相扣的工艺保障体系。理解四者的关系，是掌握压力容器及承压设备焊接质量管控核心的关键。1.pWPS—预焊接工艺规程pWPS（预焊接工艺规程）：体系起点的可行性初步方案是为验证压力容器及承压设备焊接工艺可行性而拟定的初步方案。这份文件绝非经验性的简单罗列，而是需严格依据NB/T47014标准要求，涵盖焊接方法、通用因素及重要因素、补加因素等关键内容——对于压力容器常用的埋弧焊、氩弧焊等方法，需明确手工电弧焊的电流范围、气体保护焊的保护气配比、埋弧焊的焊剂型号等核心参数。其格式可采用文字式或表格式，推荐采用NB/T47014标准附录G的推荐表G.1，针对压力容器的特殊工况（如高温、高压、耐腐蚀），还需补充未涵盖的专项因素。pWPS必须经焊接责任工程师审核、技术负责人批准，且需符合GB/T150对压力容器材料焊接适配性的要求，确保其科学性与规范性，为后续评定奠定基础。2.PQR—焊接工艺评定报告PQR（焊接工艺评定报告）：验证pWPS可行性的核心文件它是压力容器焊接工艺的“合格通行证”，其编制与评定全过程需严格契合NB/T47014标准。工作人员需严格按照pWPS焊接试件，试件材质、坡口形式需与实际压力容器母材一致，实时记录电流、电压、预热温度等实际参数，并对试件进行系统性检测——除外观检查、射线检测（RT）等无损检测外，还需按GB/T150要求进行拉伸、弯曲、冲击等破坏性试验，对于低温压力容器还需增加低温冲击试验。这些检测数据将完整载入PQR，若结果符合标准，则证明pWPS可用于压力容器施焊，推荐采用NB/T47014标准附录G的推荐表G.2。值得注意的是，PQR具有严肃性，原则上不允许修改，仅可进行编辑性更正或因标准更新（如NB/T47014版本升级）导致的补充，且需经监检人员确认后存档。一份PQR可支持多份同材质、同焊接方法的压力容器WPS，为不同规格压力容器的工艺应用提供依据。3.WPS—焊接工艺规程WPS（焊接工艺规程）：基于合格PQR的标准化文件是衔接评定与压力容器生产的“核心桥梁”，需同时满足NB/T47015与GB/T150的要求。它将PQR中的验证结果转化为标准化的生产指导参数，明确压力容器母材与填充金属型号、预热温度、层间温度控制、焊接速度等关键要求，确保不同焊工、不同批次压力容器焊接质量的一致性。作为压力容器生产的核心依据，推荐采用NB/T47015标准附录C，WPS需经焊接责任工程师审批后，方可用于产品施焊，且需在施焊现场留存备查。4.WWI—焊接作业指导书WWI（焊接作业指导书）：指导焊工操作的说明书是WPS在压力容器实操中的“落地说明书”，需结合具体压力容器结构细化内容。它会严格依据NB/T47015标准，针对压力容器的封头与筒体对接、法兰与接管焊接等关键部位，细化WPS内容——明确坡口清理的具体标准（如铁锈、油污清理范围）、焊道的排列顺序（尤其针对厚壁容器的多层多道焊）、焊工的操作姿势等细节，甚至会搭配示意图标注坡口角度、钝边尺寸等关键参数。例如在高压容器接管焊接中，WWI会明确不同壁厚对应的焊接层数、每层的电流电压调整要求及焊后消应力处理流程，让焊工无需再进行参数解读，直接按步骤操作即可保障焊接接头符合GB/T150的强度与密封要求。5.总结这四份文件形成了完整的质量管控闭环：以pWPS搭建初步框架，用PQR验证可行性，靠WPS实现标准化，借WWI落地实操。正是这套严谨的文件体系，让焊接质量从“经验把控”升级为“标准可控”，成为工业制造安全的核心保障。来源：压力容器工程师
