CST 天线仿真 | 偶极子天线阵（二）—— 阵元耦合
前言
上篇我们介绍了整列天线的一种分析方法，该方法简单快速，但不能考虑阵列天线各个阵元之间的相互影响。今天我就给大家分享整列天线的另一种分析方法，该方法需要把天线阵进行整体建模，然后对每个阵元单独串行激励来计算辐射场。
一、创建所有阵元模型，并仿真

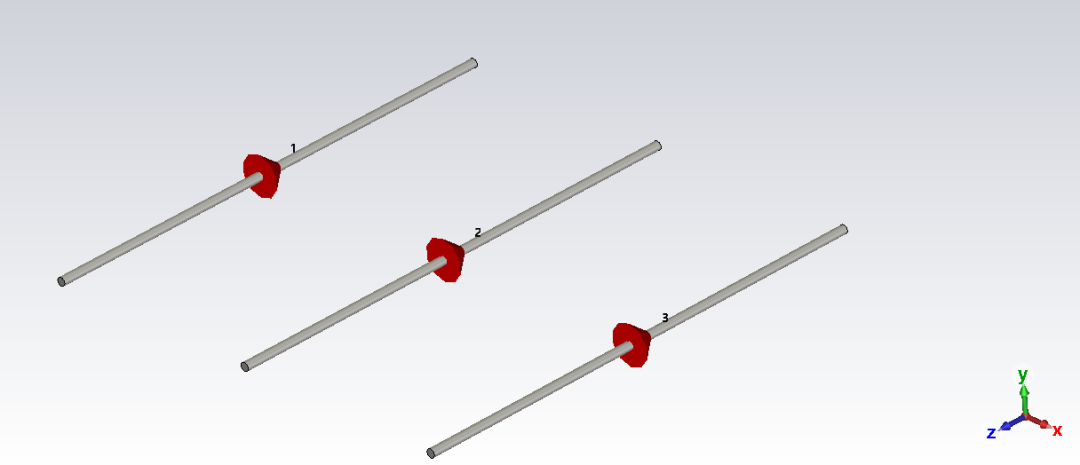

这里建立一个3单元偶极子天线阵，如下图。
模型建好之后，设置好求解频率、边界条件就可以直接选择求解器进行求解了。这里的求解频率是0-5GHz，边界条件为开放边界。
仿真结束后查看，单个阵元的S11，对比上一个仿真方法，由于此处考虑了阵元的耦合，发现阵元之间还是有相互影响的。

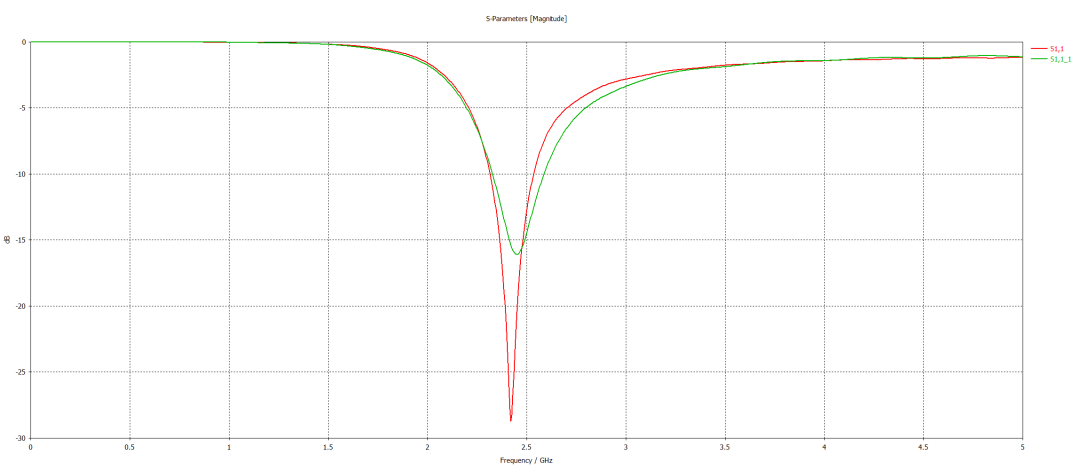

两种方法S11对比
注：S1,1_1为上篇的S参数结果，S1,1为本篇考虑耦合的S参数结果

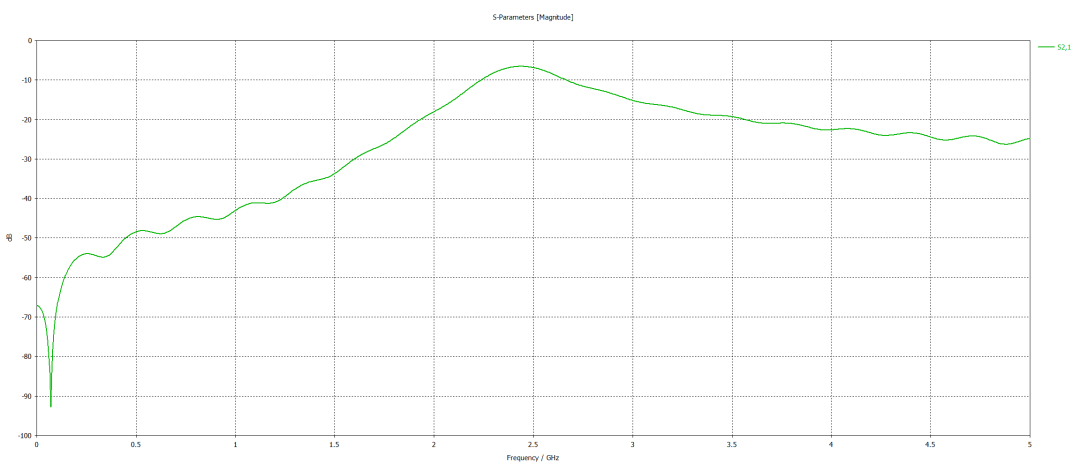

S21
由于建立了3个阵元实际模型，所以有3个远场结果，我们查看其中一个单元的远场如下图。
上图为 Port1作为激励信号，port2和port3相当于接入匹配负载时的远场方向图。
二、后处理

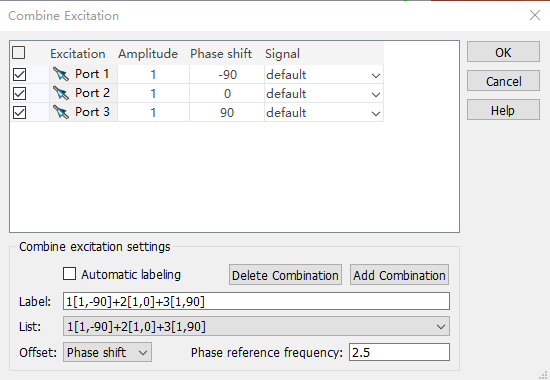

若要同时对每一个端口都进行馈电，我们可以在后处理中进行设置。点击Post-Processing > Combine Results，在弹框中对每一个激励信号进行相应设置，设置好之后点击Combine。

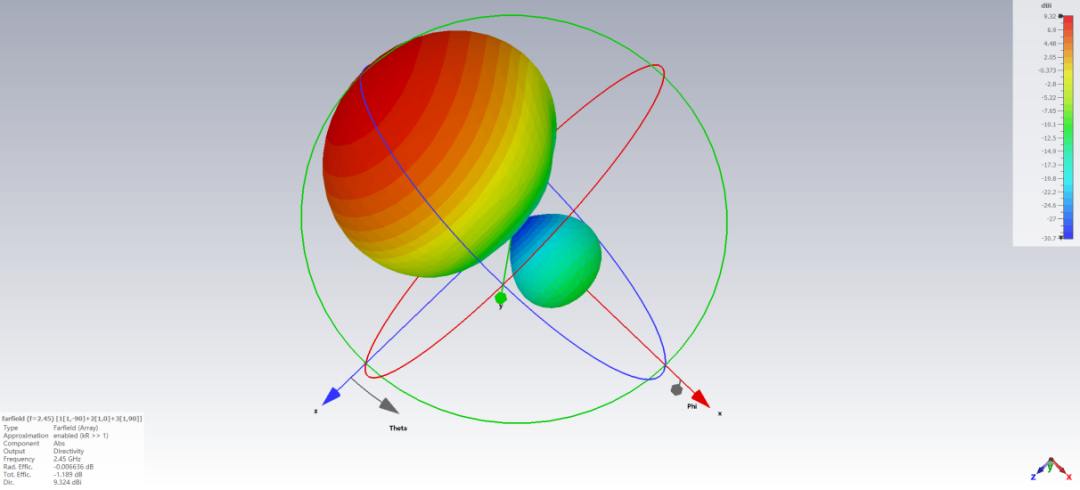

下图即为整个天线阵的远场结果。
以上是本篇介绍的阵列天线的分析方法，该方法由于考虑了天线阵元之间的耦合，所以仿真结果更加准确，此方法对天线阵元分别激励，最后利用Combine result的方法算出整个阵列的结果。
除了上述方法，我们也可以在求解设置的时候，设置阵元同时激励并分别设置激励的幅值和相位，方法如下：

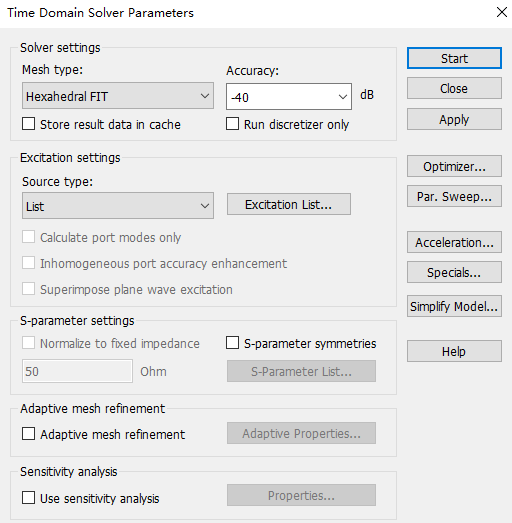

1、打开T求解器设置对话框
2、在对话框中Excitation settings > Source type中选择List > Excitation List
3、在弹框中选择Simultaneous，之后便可对每个激励的幅值相位进行更改
本文总结
以上就是偶极子天线阵的全部内容。偶极子天线阵通过将多个偶极子按一定规则排列并馈电，以获得单个天线无法实现的强方向性、高增益和可控波束。其核心设计在于控制各单元馈电的幅度与相位，从而形成特定的辐射方向图。关键变量包括阵列排列方式（直线、平面）、单元间距以及馈电网络设计，以实现波束扫描、赋形或抑制干扰等目标。
