SN曲线讲解说明
在前面的文章已经说明结构的疲劳可以分为应力疲劳和应变疲劳。当结构所受的最大交变应力小于屈服强度时,一般称之为应力疲劳。由于所受应力较小,所以结构在该应力强度下的工作循环寿命一般可以超过10000次,所以也称为高周疲劳。在研究应力疲劳前,首先回顾下几个描述应力水平的参量,见图1:

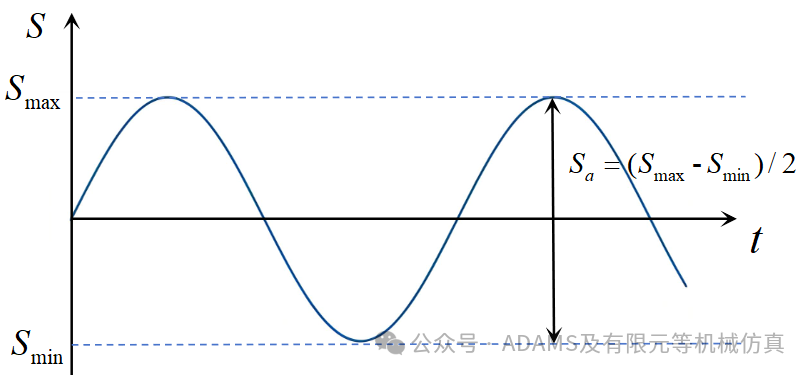

图1.正弦恒幅循环应力
上图为正弦恒幅循环应力时域曲线,其中应力变程为:

应力幅为:

平均应力为:

应力比为:

很明显图1的应力循环应力比为-1,表示对称循环;应力比为0时,表示脉冲循环;应力比为1时,此时最大、最小应力相同为静载荷,见图2。

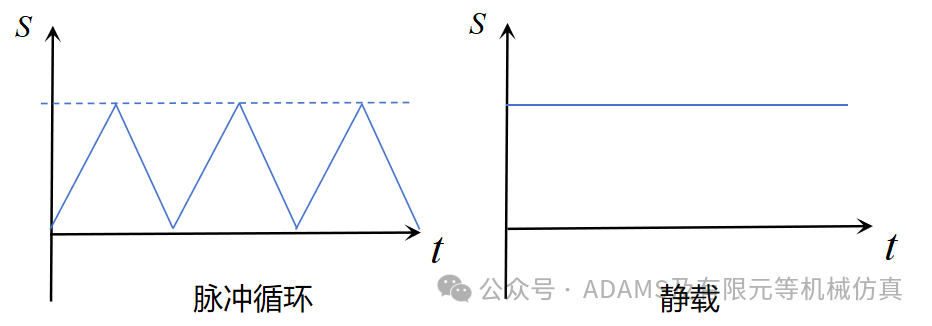

图2.R=0及R=1时的应力循环图像
回顾完评价应力水平的几个参量,可以想到恒幅的循环载荷在试验中是比较容易实现的。在应力比R为-1的条件下,针对相同的构件,对不同的应力水平、相同的应力比进行循环载荷试验,会得到不同应力水平下的循环寿命。如图3,为多个相同的某铝合金构件在不同应力幅(R=-1)下的循环寿命,可见随应力幅降低,循环次数不断提高。

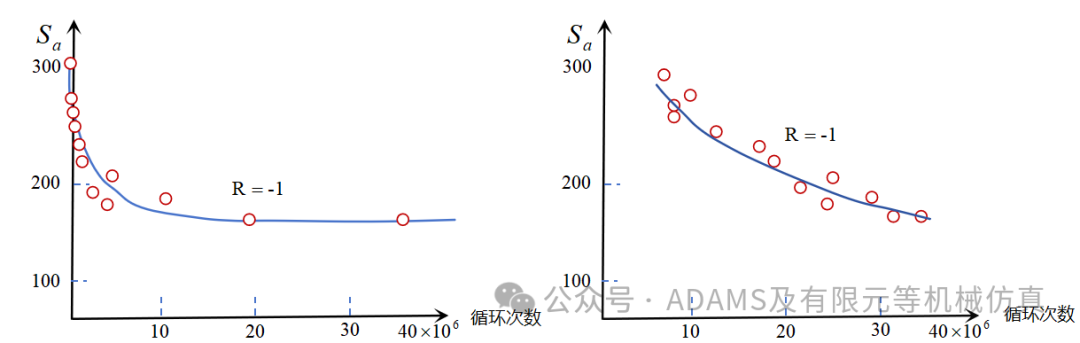

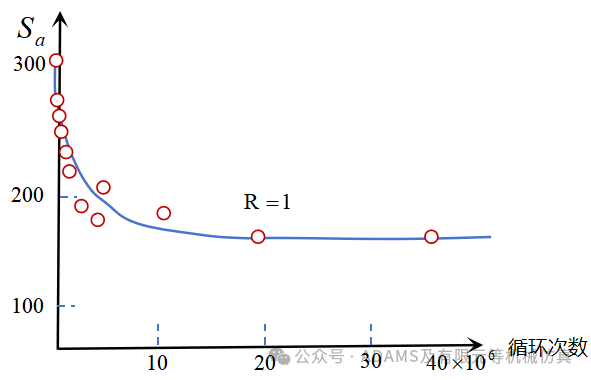

图3.R=-1时,某铝合金构件
前面的文章说明了构件的疲劳与构件的尺寸、表面粗糙度、表面处理方式等息息相关。因此采用相同的构件,在相同的应力水平下进行疲劳耐久试验时,由于构件内部缺陷及表面的差异性和不确定性,工作循环次数也有一定的差异,见图4。所以SN曲线也存在一定的概率性,基于此就产生了P-SN曲线,也就是不同概率(存活率)下的应力寿命曲线。比如0.95的存活率通俗讲即采用此S-N曲线,100个试件至少有95个是安全的,而我们常用的曲线为存活率为50%的SN曲线。

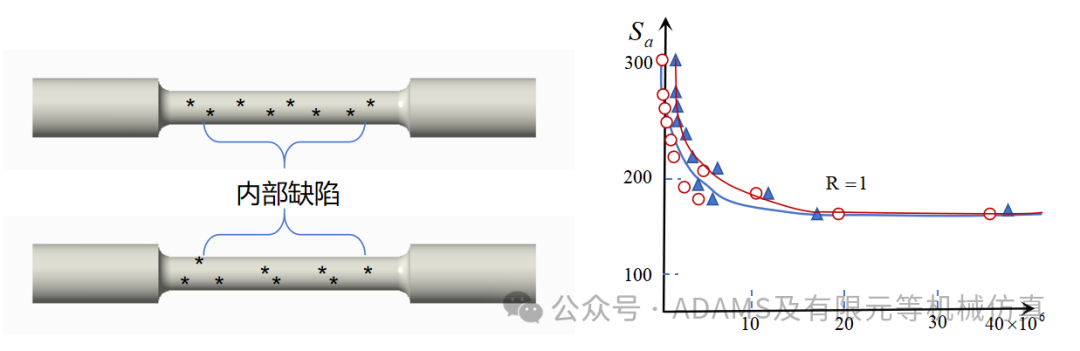

图4.构件的差异性及偶然性
从图3中可以看出SN曲线是通过相同构件在不同应力幅下试验结果统计值的拟合曲线,因此样件试验的样本量很大程度影响曲线精度,一般一组标准试件的数目为7~10件。从图中也可以看出当应力幅降低到一定程度时,构件的循环次数趋于无限(无限寿命),此时对应的应力为材料的疲劳极限。
但是无限循环次数到底取多少呢?对于钢材的无限循环次数为1X10^7,对于焊接件为2X10^6,有色金属为1X10^8。
2.1 SN曲线函数表达式

图5.SN曲线及其 半对数形式
图5的左侧可以看到应力幅与循环次数的关系为曲线,不容易用数学表达式描述,而右侧图是将横坐标取对数形式,此时曲线接近线性。因此针对SN曲线的高周疲劳阶段,可以用半对数坐标(循环次数取对数)或双对数坐标(应力幅和循环次数都取对数)表示。
a.指数形式:
SN曲线指数形式的表达式为:

两边取对数后得到:

上式中m和C是材料的特性参数,可以根据上面公式的曲线拟合得到(上式为线性函数,AB分别为截距和斜率),
,
。注意上面这段线性函数主要适用于高周疲劳也就是应力疲劳。
b.幂函数形式:
第一种形式为半对数形式,对于双对数坐标,高周疲劳部分的SN数据可以假设为:

同样m与C是与材料、应力比、加载方式等有关的参数,然后上式两边取对数,得:

通过线性函数拟合可以得到:
,
。
针对上述两种形式,可以基于试验数据,分别取双对数或半对数坐标形式,观察数据在哪种形式下更符合线性特性。
3.1疲劳极限应力的估计

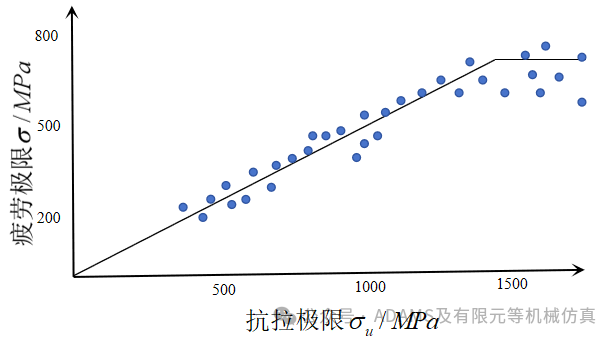

在大多数情况下,不具备样件或材料的疲劳试验能力-缺乏设备或时间成本太高,这种情况下可以根据材料的强度极限及经验参数,做近似的SN曲线。在图6中可以看到疲劳极限(无限寿命时的应力幅)似乎与强度极限存在一定的关系,大约在0.4~0.6之间。

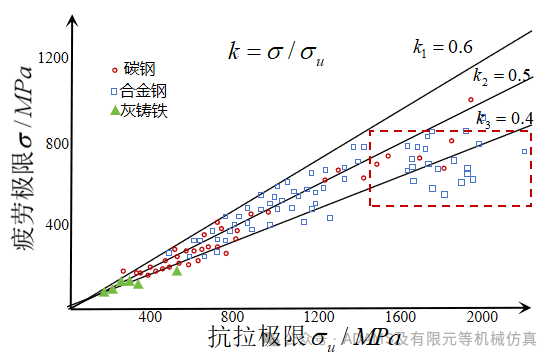

图6.常见金属材料疲劳极限与强度极限关系
由此根据大量的试验,可确定样件在不同工况下疲劳极限与强度极限的关系:
R=1时,旋转弯曲载荷作用下,疲劳极限
为:

轴向拉压载荷作用下,疲劳极限
为:

对称扭转载荷作用下,疲劳极限
为:

当然对于不同的金属材料,其参数也会在上述值附近变化。在这里注意一点,从图6里可以看出材料强度超过1200-1400MPa时,疲劳极限不会相应的增大,而是趋于平缓。因此在结构设计时,不要盲目或自信的采用高强度材料,有可能采用高强材料后其疲劳性能并不会明显提高。
从上面的公式可以看到,弯曲疲劳极限要比拉压疲劳极限要高,这是为什么呢?通过一个图就能明白了:下图分别为拉伸和弯曲,假设两种情况下产生的最大应力相同,很明显拉伸时,相同截面的区域最大应力相同,而弯曲时最大应力只产生在表面部分,也就是说拉伸时高应力区域大于弯曲。由于尺寸效应(体积较大时,缺陷产生的可能性更大),拉伸更容易产生裂纹发生疲劳破坏。

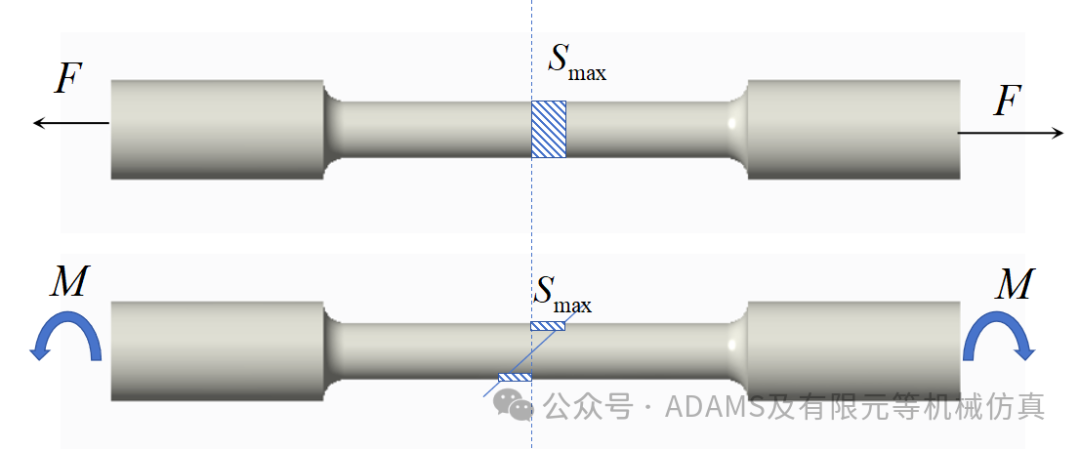

图7.拉压和弯曲受力
3.2循环次数为1000时的应力幅估计
在估算SN曲线时,通常将循环寿命等于1000时的应力幅定义为:

也就是0.9倍的强度极限应力。
这样通过3.1和3.2我们就确定了SN曲线线性段(高周疲劳段)的两个点,如下:

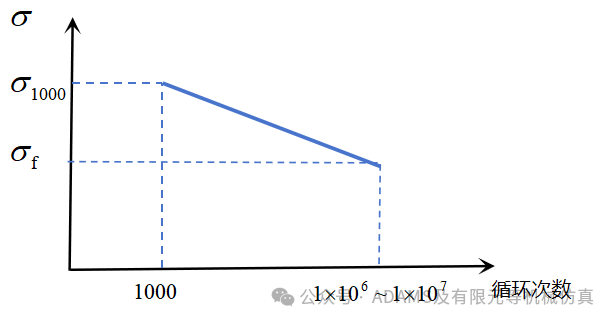

图8.SN曲线估算
这样根据图8,然后再结合2.1节的公式就可以估算出材料的SN曲线。
文章的最后用一个简单的例子说明下疲劳仿真计算的过程:

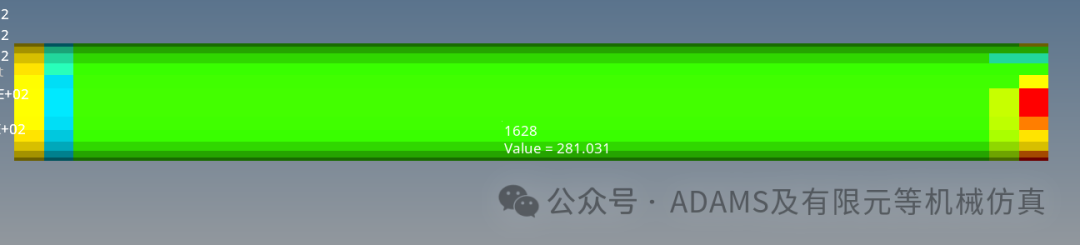

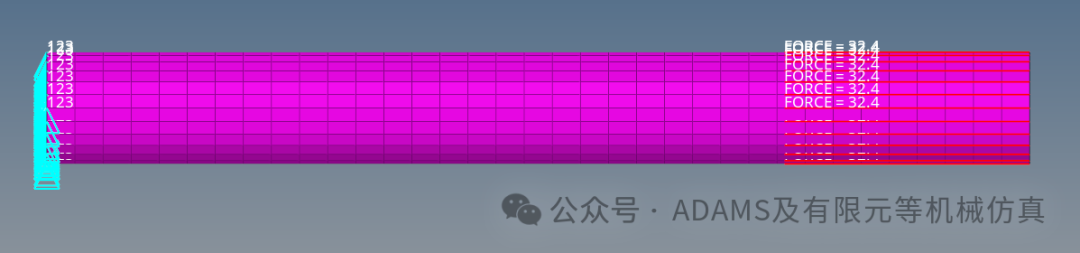

以一个试棒为例,试棒半径为2mm,材料为Q235,右侧拉力为3500N,经过理论计算试棒中间位置拉应力为278.6MPa。仿真结果为281MPa见下(出现误差原因是将3500N均布在节点上时,四舍五入了):

然后将有限元计算结果导入到Ncode中,建立应力疲劳分析流程

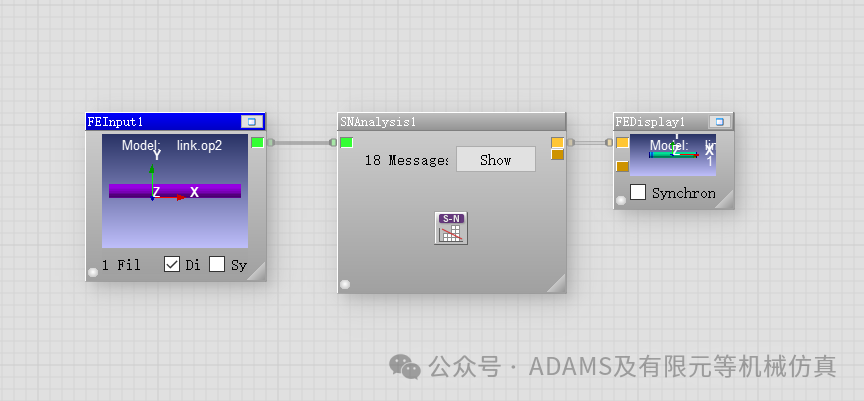

图9.简单应力疲劳分析流程

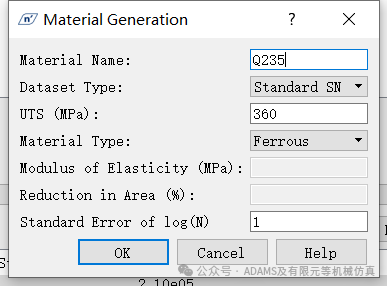

然后将Q235材料赋予给结构,假设我们只知道Q235的强度极限为360MPa:

图10.Q235材料参数

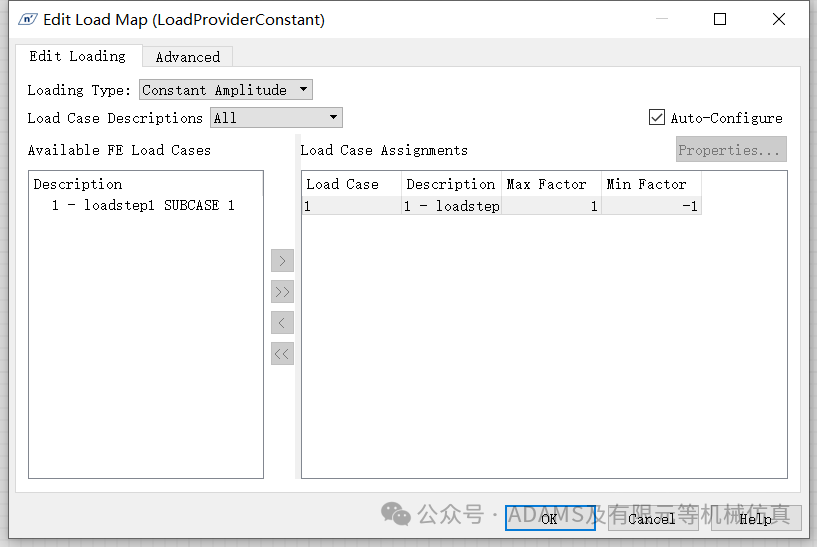

载荷方面,就按简单的幅值加载,最大参数为1,最小为-1,也就是在-3500到3500N之间进行拉压试验,也就是R为-1:

图11.载荷
理论计算:

图12.理论计算结果

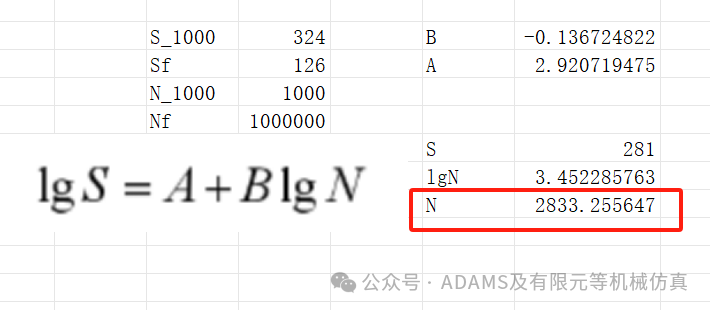

Ncode里面按幂指数也就是双对数形式估算SN曲线,所以我们按这种形式,并通过3.1和3.2节估算疲劳极限应力和1000次寿命的应力,经过计算,应力幅为281MPa在R=-1的载荷边界下,其疲劳寿命为2833次。
仿真计算结果如下:

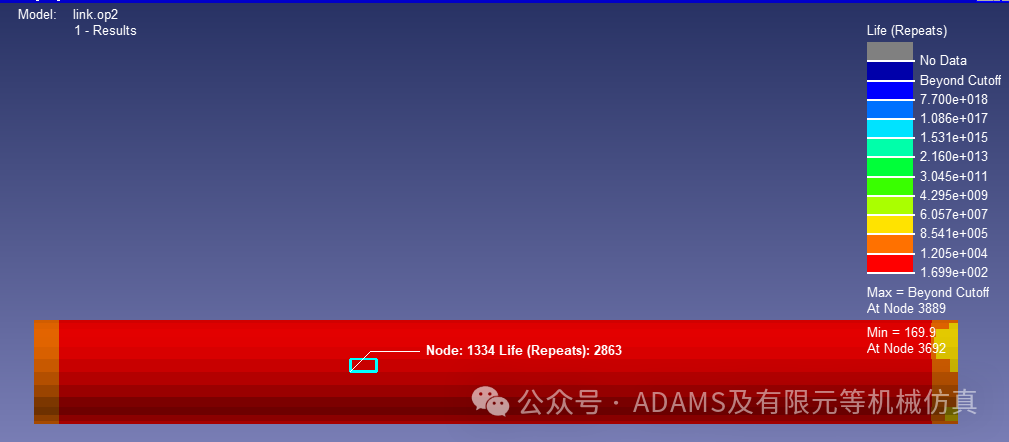

仿真计算结果为2863次,与理论计算基本一致。本篇文章主要说明SN曲线,Ncode的具体操作及参数说明后面的文章将会详细说明。
