了解螺栓预紧仿真的几种方式(一)

8月前浏览700

螺栓预紧力仿真





      前面的文章的内容已经涉及了一部分螺栓预紧力的仿真:一个仿真说明为啥螺栓加隔套有提高疲劳寿命的作用。该篇文章将讲述不同的螺栓预紧力仿真方法。

01

预紧力仿真方法简介




      在不同的软件中,螺栓预紧力多采用以下的方法进行仿真分析:

      a.施加预紧力载荷:这种方法在前面的文章已经进行仿真说明,也就是在螺栓中建立受力截面,然后将预紧力加载到界面上,实现螺栓的预紧;

      b.过盈量法:建立有限元模型时可以将螺栓接触面侵入到被连接面下,或者在设置接触关系时,进行干涉调整(在接触面中,干涉调整设置负值),通过该种方法可以将螺栓表面弹开,实现螺栓预紧力的模拟作用;

     c.降温方法:该种方法应用了热胀冷缩的作用,在分析之处设置一个初始温度,然后在仿真过程中通过降温实现螺栓的收缩而达到螺栓预紧的作用;

     d.连接器法:通过建立连接单元模拟螺栓,然后在连接单元上加连接力实现螺栓的预紧;

     e.真实螺栓:建立详细的螺栓及螺纹有限元模型,然后在螺帽上施加扭矩或者旋转角度实现螺栓的旋入,完成螺栓预紧。

     文章将分别对以上方法进行仿真模拟。

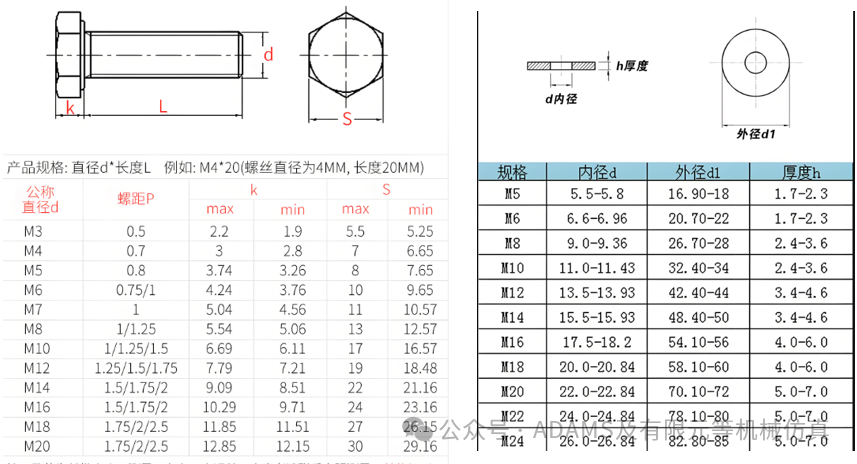

     首先建立标准的螺栓模型,螺栓及垫片标准规格见图1:

图1.螺栓及垫片规格尺寸

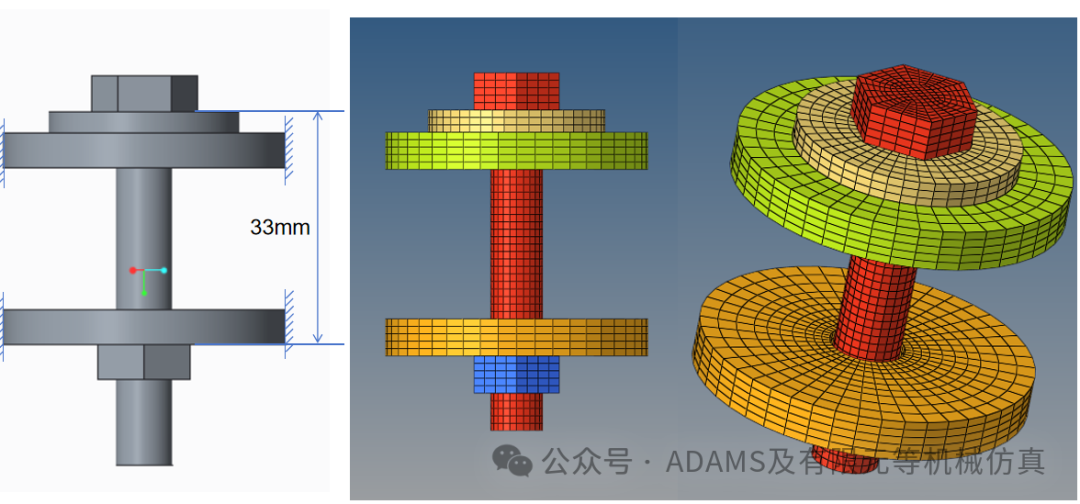

     在本次仿真中,文章采用M8的螺栓,然后垫片的厚度为3mm,然后螺栓的长度为33mm。基于图2左侧结构,对连接件、螺栓及垫片完成六面体网格划分,划分网格后定义好各个面集,在后面建立基于面集建立接触关系及预紧力的施加。

图2.螺栓结构及网格划分

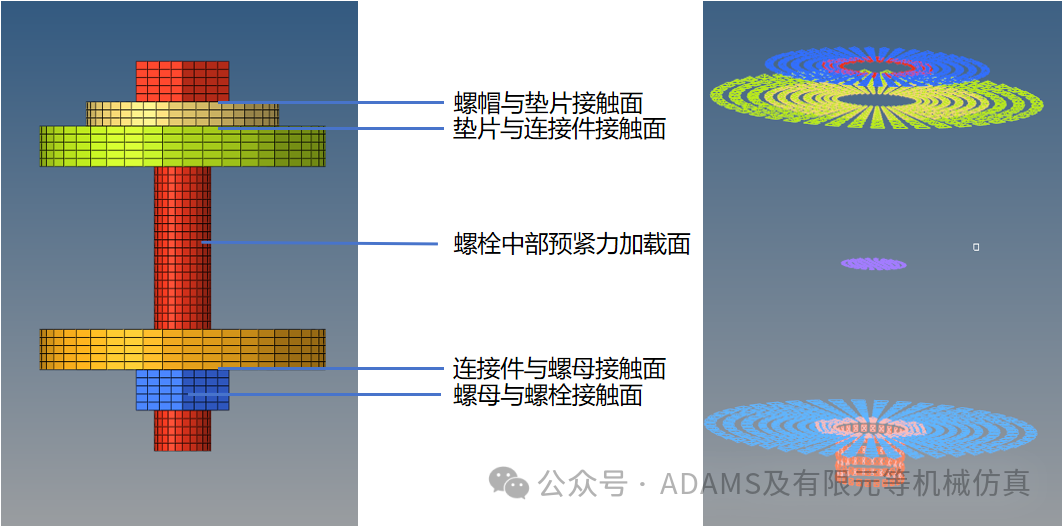

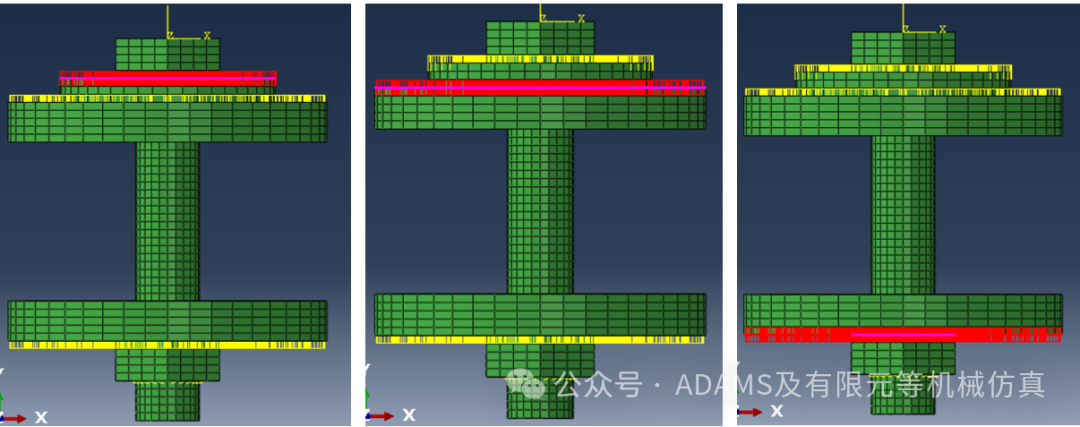

图3.面集建立

02

螺栓预紧力方法




      根据M8螺栓的公称直径,文章的预紧力大小选择为12000N,根据,在该预紧力下,螺栓柱的名义拉应力为238.8MPa。在螺栓计算时可以以此为基准校核仿真结果的准确性。

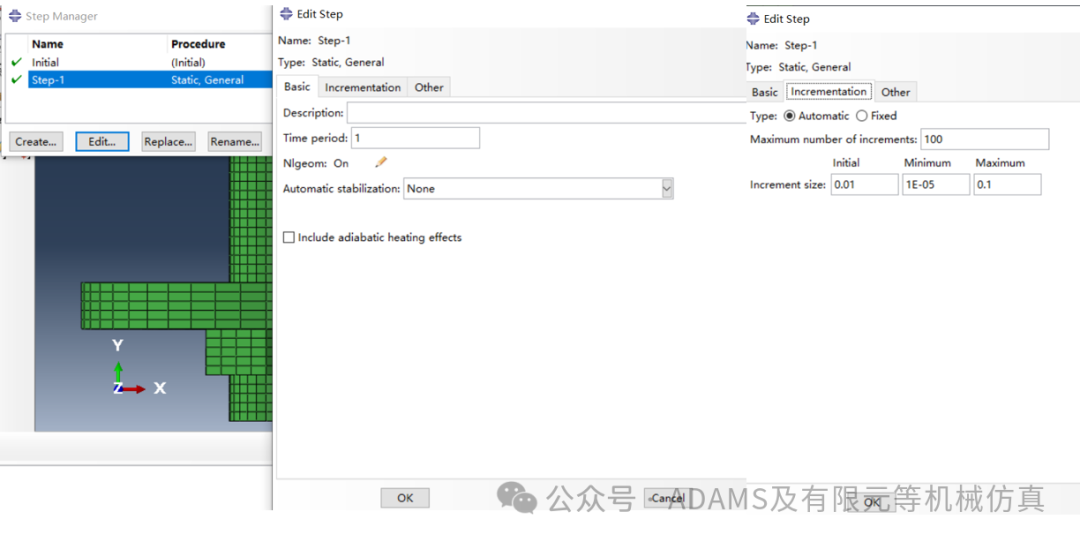

      首先建立一个静力通用载荷步,初始载荷步增量设为0.01,最大增量设为0.1:

图4.载荷步建立

2.1约束建立

        由于螺栓与螺母之间基本不发生相对移动,因此在这两者之间建立Tie(绑定约束)的约束关系:

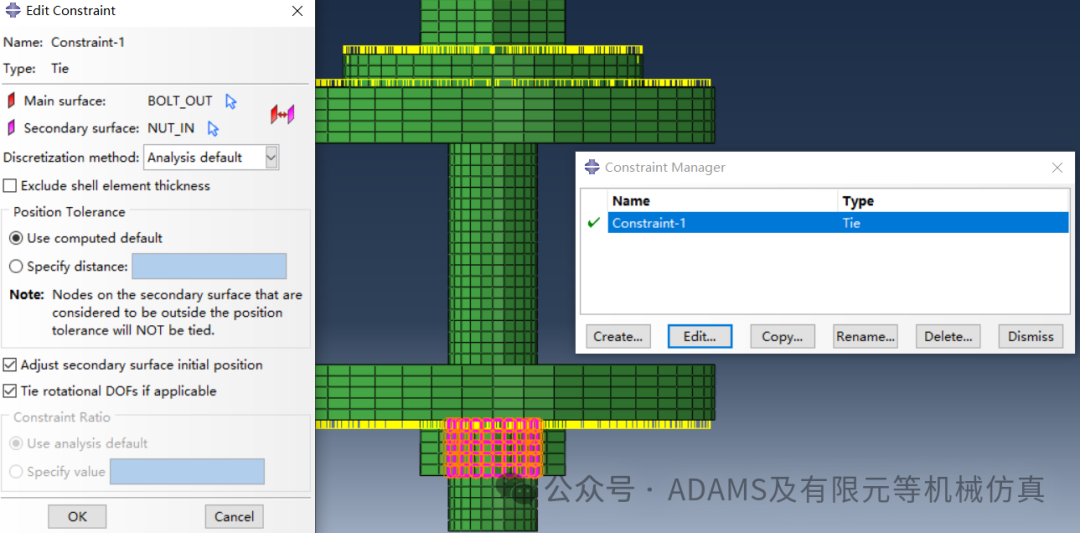

图5.螺栓与螺母绑定约束

      然后根据前面建立的面集,建立螺栓、螺母、垫片与连接件的接触关系:

图6.接触建立

2.2边界及载荷

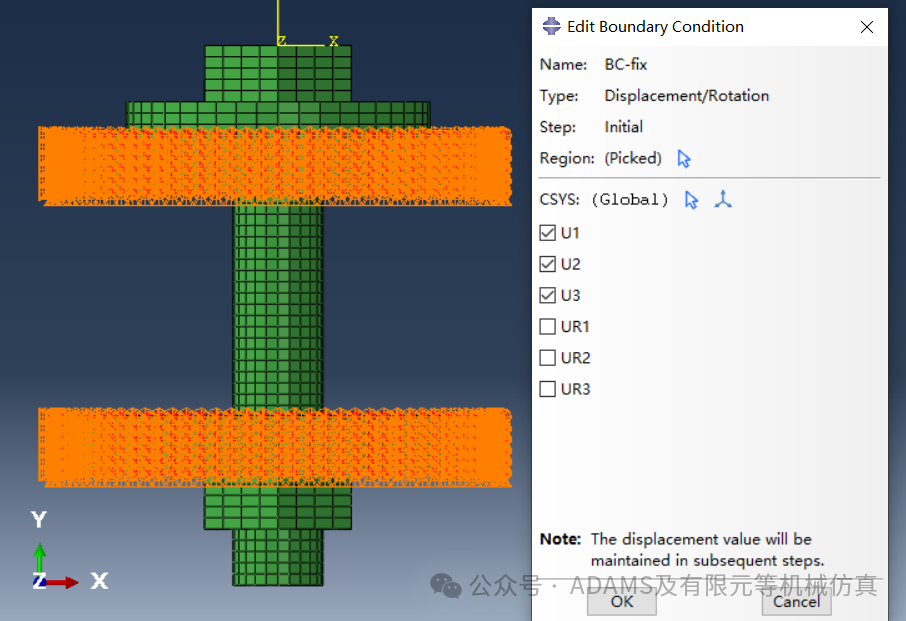

      首先在边界约束方面,如图2所示,将连接件的外圆固定(约束节点1、2、3三向平动):

图7.固定约束

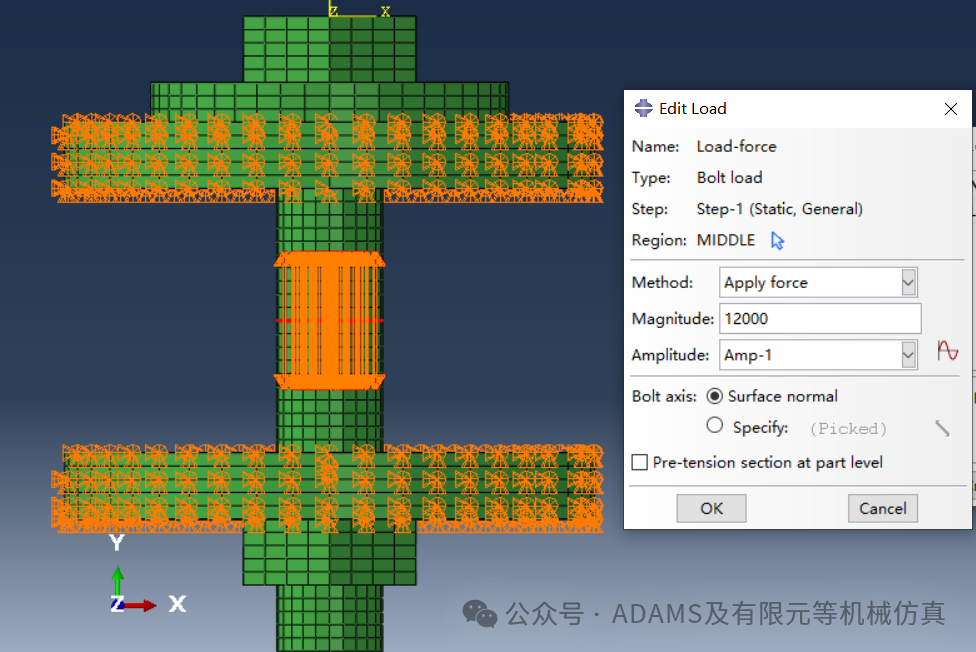

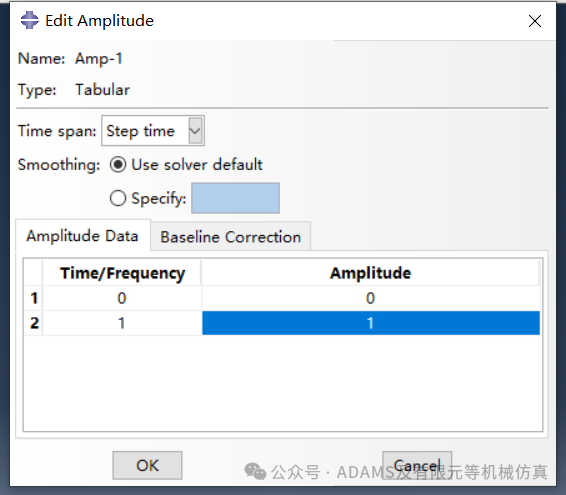

       然后在螺栓中间截面建立12000N的螺栓预紧力,加载过程是随载荷步时间线性增加(Amp-1):

图8.螺栓预紧力添加

2.3结果查看

      完成以上步骤提交计算,计算后结果如下:

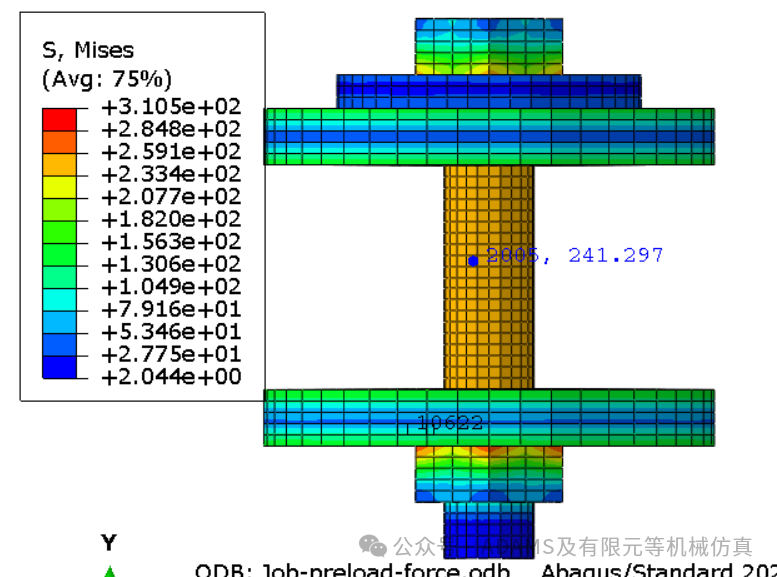

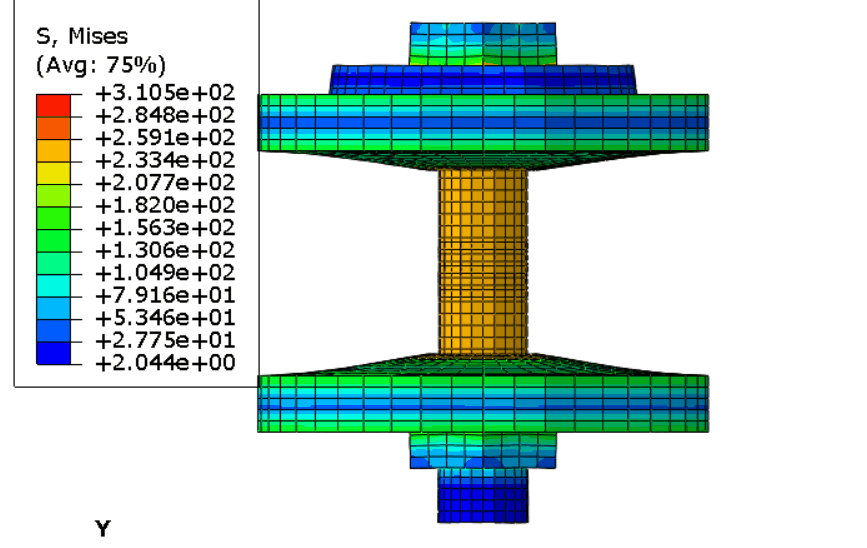

图9.预紧力方法结果(动图为放大50倍后的结果)

      从图2中可以看出,螺栓最大的应力为310MPa(螺母及螺帽边角处),而螺柱中间间位置应力值为241MPa与理论值计算值238.8MPa基本接近。

03

过盈量加载方法




      第二种方法为添加接触过盈量的仿真方法,但是过盈量设置多少合适呢?首先我们知道预紧力为12000N,螺栓的连接长度为33mm,公称直径为8mm,这样就可以根据下式计算出螺栓在预紧力作用下的变形量:

(1)

      上式中F为预紧力,L为螺栓连接长度,E为材料弹性模量(210000MPa),A为螺栓截面积,所以经过计算在12000N的预紧力下螺栓变形为0.0375mm,将该值作为过盈量输入:

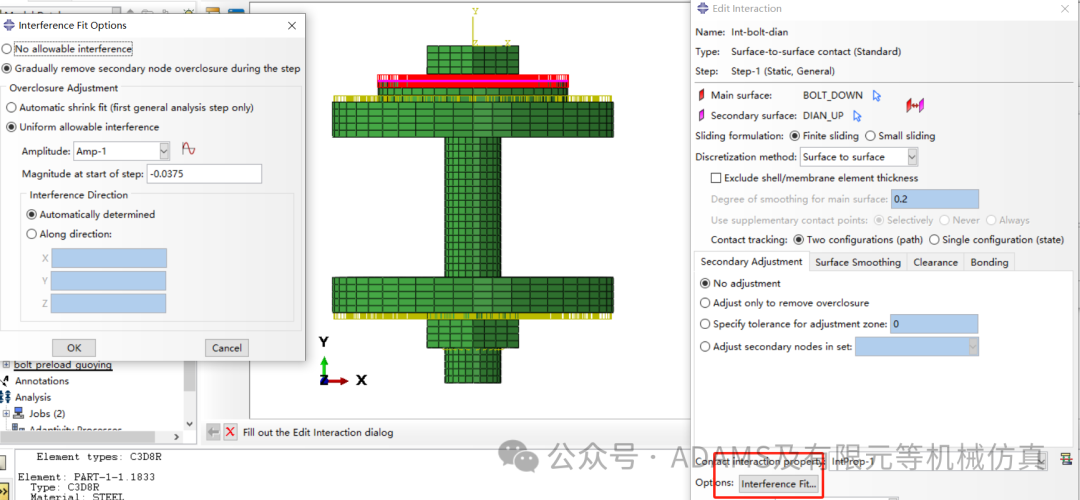

图10.过盈量设置

      在这里需要注意的是,abaqus默认的幅值曲线为Ramp,若采用默认则会在分析步开始施加全部的过盈量,然后逐渐减小,最后到零,这种情况和我们理解的过程不同。所以需要采用图8中的幅值加载曲线Amp-1。

      设置好后,只需设置与图7相同的固定约束进行仿真分析,结果如下:

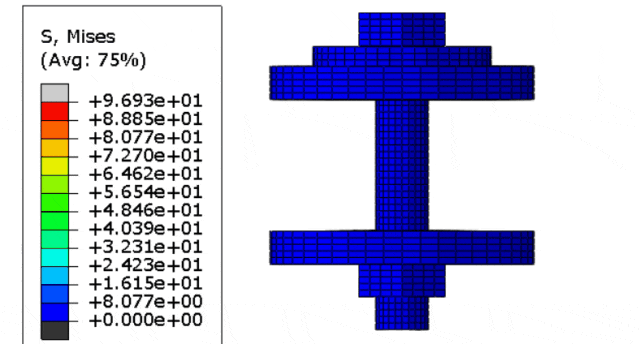

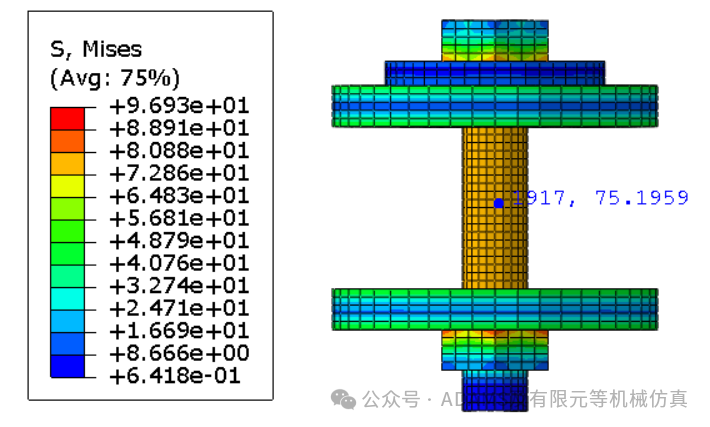

图11.过盈量设置方法结果(动图为放大50倍后的结果)

      在图11中可以看到最大应力为97Mpa,而螺柱上的应力仅为75.2Mpa,与理论值238.8Mpa差值较大。为何会差这么多呢?结构变形、应变是产生应力的主要原因,所以提取两种方法螺柱的变形量:

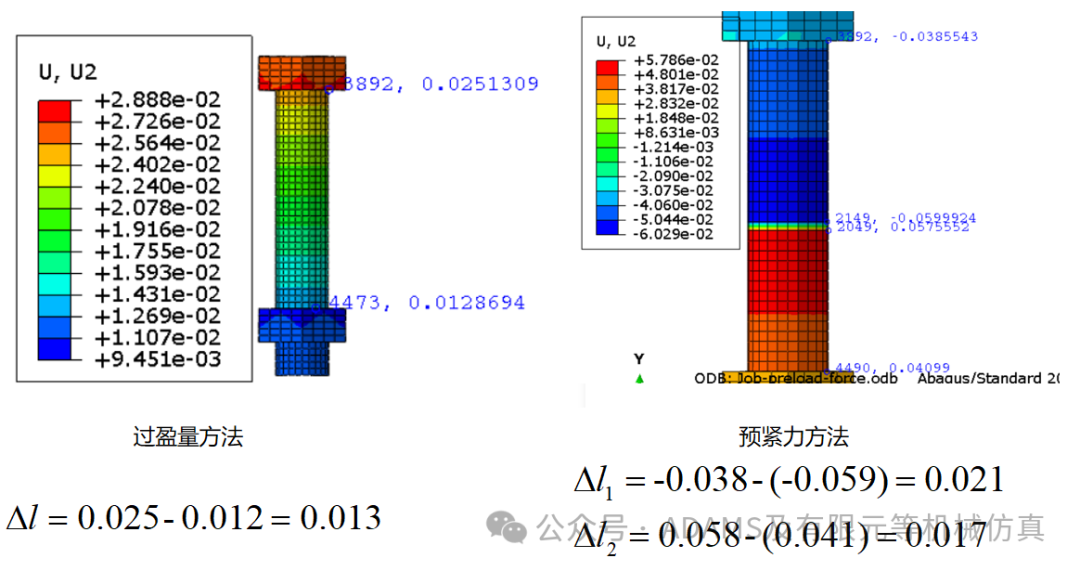

图12.两种方法变形

      根据图12,首先过盈量方法中,螺柱仅变形为0.013mm;然后再看预紧力方法,由于在设置时预紧力加载面没有设置在中间,上部为18mm,下部为15mm,并且由于预紧力加在中间,所以螺柱上下两部分变形的趋势不同(正负号不同),根据式(1)可以计算出18mm的变形量为0.021,15mm的变形量为0.017,仿真与理论结果基本一致,因此预紧力产生的应力与理论计算结果基本一致。由于过盈量方法是完全由"挤压"变形产生预紧效果,但是在"挤压"过程中的变形不完全体现在螺柱上,还有连接件及螺帽的影响(而预紧力方法是直接将力加载到螺柱上,其他结构的影响较小)。

        然后针对过盈量方法,我们将螺帽、垫片及连接件都设置为刚体重新计算,结果如下:

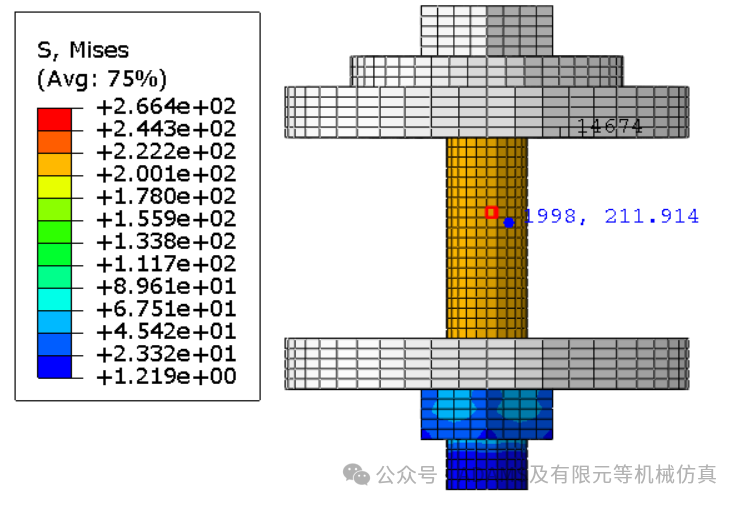

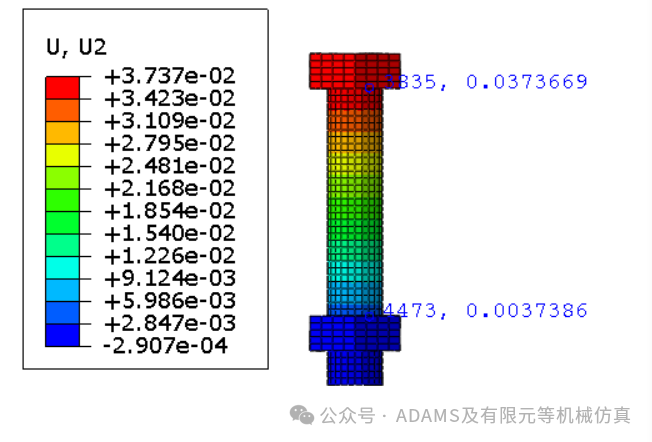

图13.改变刚度后的应力及变形

      从图13中可以看到,此时螺柱的应力为211Mpa,应力变大与理论值接近,同时变形量为0.033mm,也与理论计算接近(误差原因为螺母变形导致)。

     从以上分析可以知道,采用预紧力方法比采用过盈量方法更容易控制,主要因为应力对变形量比较敏感,而由于连接件及螺母、螺帽都存在刚度,设置的过盈量会综合反映到这些结构,导致设置的过盈量与想象的螺栓预紧作用不一样,也就是说不容易找到合理的过盈量来模拟螺栓预紧。因此针对这两种方法,个人推荐选用直接加螺栓预紧力的方法加载。
