在 12 月 7 日仿真秀直播间的《STAR-CCM + 多学科仿真和优化》新书上市沙龙中，资深航天工程师、STAR-CCM + 领域专家梁松月博士以其深厚的工程经验和精湛的技术造诣，为广大工程师与理工科学子带来了一场干货满满的技术分享。其中，网格划分作为 STAR-CCM + 仿真流程的核心环节，直接决定了仿真结果的精度、计算效率与收敛稳定性，梁老师在直播中拆解的实操技巧与底层逻辑，让不少从业者豁然开朗。

本文结合直播核心内容与工程实战经验，系统盘点 STAR-CCM + 网格划分的关键技术细节，同时为大家推荐梁松月老师的仿真秀专栏，助力快速掌握网格划分核心能力，欢迎读者点击文尾阅读原文查看梁老师直播回放。

01

STAR-CCM + 网格划分的技术细节

作为集成化多物理场仿真平台，STAR-CCM + 的网格划分模块以自动化、高效性和强适配性著称，但其在复杂工况下的精细化应用仍需掌握关键技巧。结合梁松月博士直播分享与工程实践，以下技术细节值得重点关注：



网格类型选择：匹配场景是关键

STAR-CCM + 支持多面体网格、四面体网格、六面体网格等多种类型，不同网格的适配场景与性能差异显著。梁老师在直播中强调，多面体网格是复杂多场耦合仿真的首选—— 其兼具四面体网格的几何适配性与六面体网格的计算效率，通过合理设置网格参数可实现 “网格数量精简、收敛速度加快、计算误差减小” 的三重优势。例如在涡轮叶片流固热耦合仿真中，多面体网格能精准贴合复杂曲面，同时减少网格数量达 30%-50%，大幅降低计算资源消耗；而对于结构简单的管道流动仿真，六面体结构化网格可提供更高计算精度，尤其适用于需要与试验数据严格对标的场景。

此外，针对运动场景仿真（如带螺旋桨的船舶自航、汽车零部件运动仿真），梁老师推荐采用重叠网格技术，配合动网格自定义运动设置，可有效解决大位移、多部件运动带来的网格畸变问题，避免传统网格重构导致的计算中断。



网格质量控制：从参数设置到几何预处理

网格质量是仿真结果可靠性的基础，STAR-CCM + 提供了全面的质量评估指标（如正交性、扭曲度、延展率），梁老师在直播中拆解了 “几何修复 - 参数优化 - 质量校验” 的全流程控制方法：

几何预处理是前提：利用 STAR-CCM + 内置的几何修复工具，自动修复导入模型的缝隙、重叠面、自由边等缺陷，尤其针对复杂装配体，需提前简化非关键特征（如小圆角、小孔），避免因几何问题导致网格划分失败或质量低下；

关键参数精细化设置：网格尺寸需结合物理场特性调整 —— 流动仿真中，边界层网格的第一层高度直接影响近壁面流动计算精度，需根据雷诺数与壁面函数类型（如标准 k-ε 模型的壁面函数）合理设置 y + 值，确保近壁面网格能捕捉到粘性底层流动；对于多场耦合仿真，需统一不同物理域的网格兼容性，避免因网格尺度差异过大导致耦合计算不收敛；

质量校验与优化：划分完成后，通过 STAR-CCM + 的网格质量报告筛选不合格网格，针对扭曲度过高的区域，可采用局部网格加密、重构网格拓扑或调整网格生成算法等方式优化，确保网格正交性≥0.3、扭曲度≤0.8（工业仿真常用阈值）。



自动化与定制化结合：提升网格划分效率

STAR-CCM + 的核心优势之一是全流程自动化，梁老师在直播中展示了如何通过 “自动化模板 + 定制化调整” 提升网格划分效率：

利用软件的网格生成模板，可快速复现同类产品的网格划分流程（如系列化汽车零部件、标准化管道系统），减少重复操作；

针对复杂几何特征（如航空发动机燃烧室内的复杂流道、船舶螺旋桨的叶片曲面），采用 “分区网格划分” 策略，对关键区域（如燃烧反应区、叶片压力面）进行局部加密，非关键区域采用粗网格，在保证精度的同时控制网格总量；

结合嵌入式参数优化工具，可将网格尺寸、加密系数等作为设计变量，通过算法自动搜索最优网格方案，实现 “精度 - 效率” 的平衡。



多场耦合场景的网格适配技巧

在汽车 NVH 设计、航空发动机流固热耦合等多场耦合仿真中，网格划分需兼顾不同物理场的计算需求。梁老师以汽车内外噪声仿真（流固声耦合）为例，分享了关键技巧：流体域采用多面体网格，配合声学网格的自适应加密，确保声波传播路径的网格分辨率；固体域（如车身结构）采用四面体网格，兼顾结构应力计算的精度与效率；同时通过网格接口的兼容性设置，实现流体域与固体域的高效数据传递，避免耦合计算中的数据丢失。



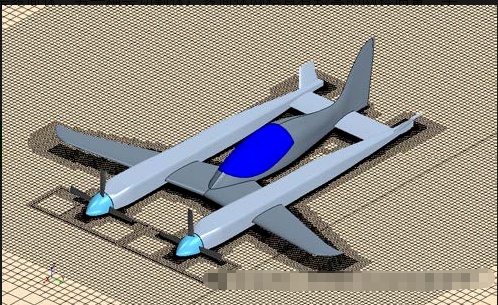

STAR-CCM+外气动体网格划分准则

在外气动方面主要有两种体网格，一种是多面体，另一种是切割体；多面体网格具有较高的网格质量，平滑的网格增长比，能够适应任意几何拓扑；四面体网格并行效率高，占用内存少，能够与流动方向对齐。

接下来，看一下梁松月关于STAR-CCM+外气动体网格划分准则介绍。

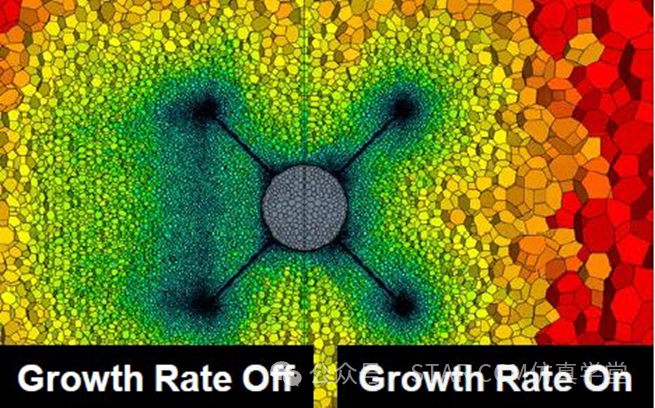

多面体网格可以控制网格增长率，在远离体表面可以使用网格增长率，以减少网格数量；在网格建立过程中，可以使用3-4次优化循环，提高网格质量。建议多面体网格的体积增长率为1.05-1.1，最大网格单元尺寸为参考弦长。

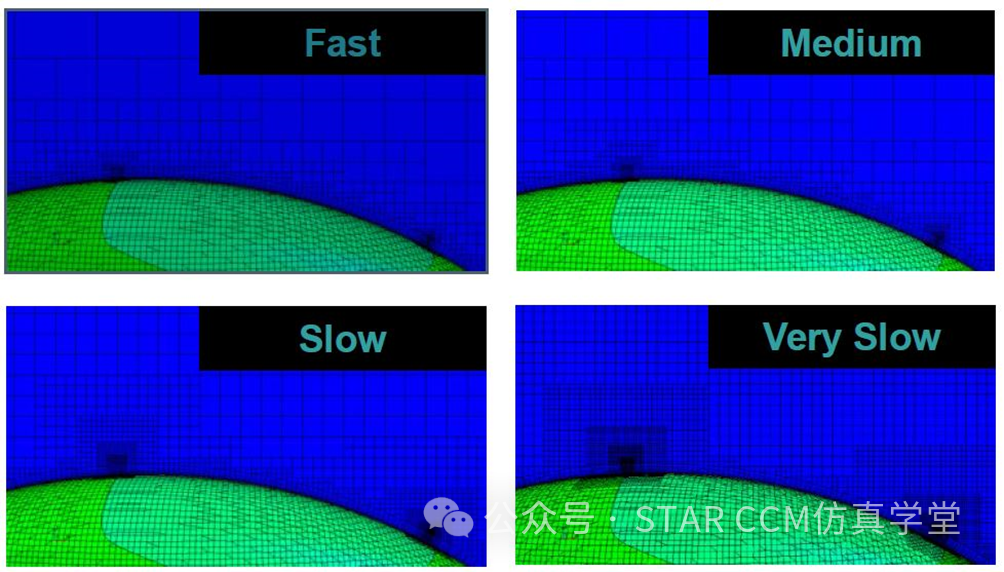

在采用四面体网格进行外气动网格划分时，建议的体积增长率为Slow或者Very Slow，最大尺寸为参考弦长，棱柱层过度比为2-5。



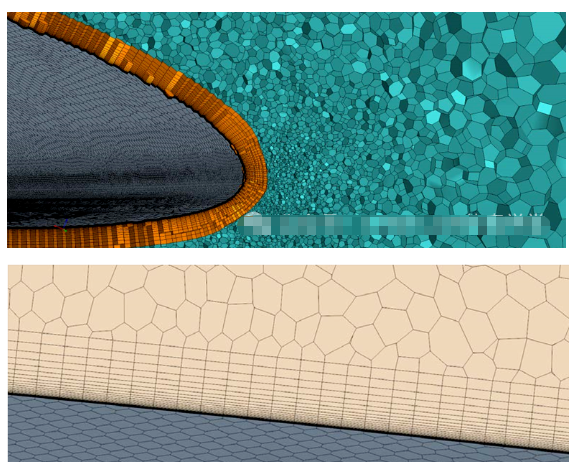

边界层对外气动的影响非常关键，在边界层流动经常发生分离，垂直于边界层的法向存在很大的梯度，因此在建立边界层时，需要考虑壁面求解方法、总边界层厚度、边界层层数以及边界层与主流核心区的过渡等要素。

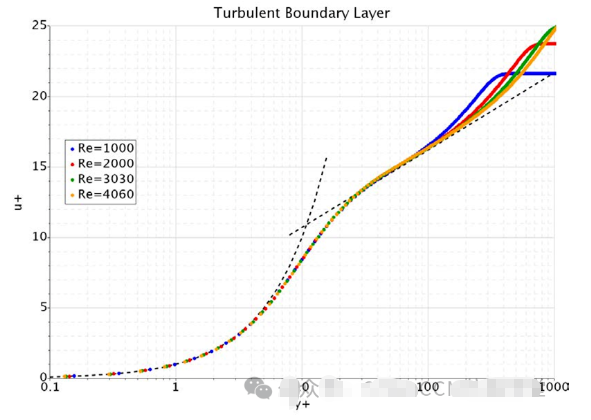

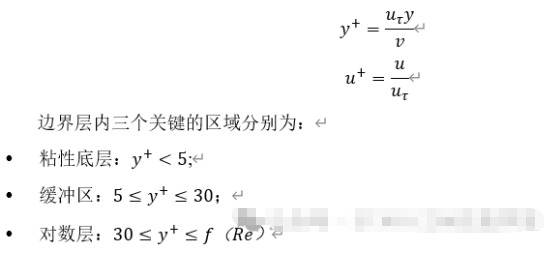

对于湍流边界层，使用y+来衡量:



近壁面的处理方法是与第一层网格的y+相对应的，对于壁面直接求解的处理方法要求低y+，即要求第一层网格深入粘性底层；对于采用壁面模型的处理方法要求高y+，即第一层网格在对数层。



低y+方法对于近壁面的速度是直接求解的而不是模化，要求近壁面距离y+≈1（避免y+>5），边界层层数建议大于25层。

高y+方法适合附着、中等压力梯度的流动，对存在分离的流动表现较差；要求近壁面距离 ，避免y+>200-300，建议采用8-14层边界层。



边界层生长比在1.2-1.3。

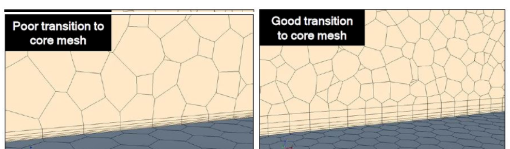

边界层需与核心网格平滑过渡，即最后一层边界层网格高度与第一个核心网格高度比在[2,5]。



对于边界层参数中，最小厚度百分比可减少至1%，以阻止不期望的网格坍塌，但也不能设置得太小，有些网格坍塌能阻止质量不好的网格产生。

边界层减小百分比可在1%-10%之间，一些边界层网格的移除可以提高网格质量。

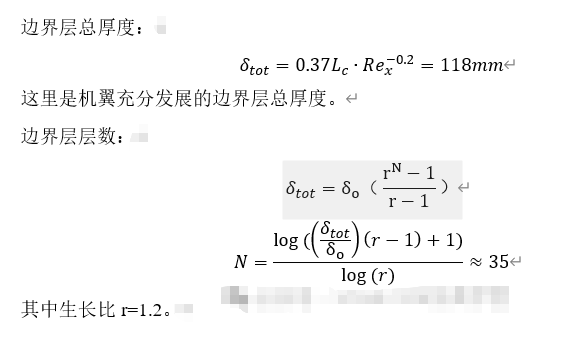

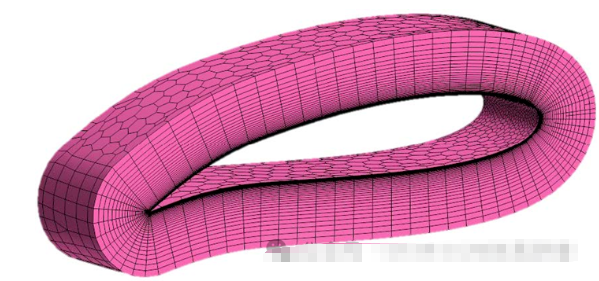

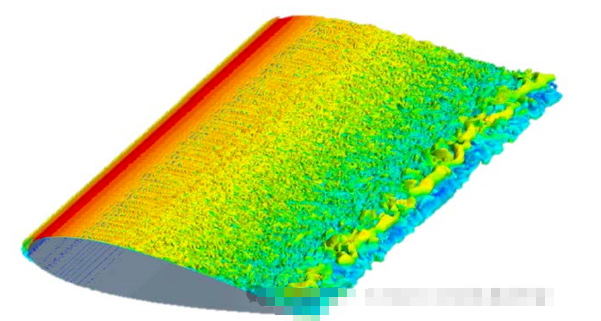

以CRM机翼为例演示网格的划分过程。CRM机翼参数，Ma=0.85，Re=5M，Lc=7.00m，网格基本尺寸7cm，基本曲率36，面的增长率1.2，目标尺寸150%，最小尺寸25%，体积增长率1.05，最大网格尺寸32000%，对于机翼表面设置自定义网格控制，曲率为60，面的增长比为1.15，目标尺寸80%，最小尺寸4%，对于尾缘设置4%的目标尺寸，4%的最小尺寸｡

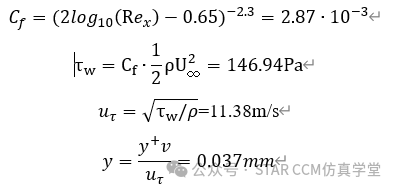

要求近壁面y+=1,即:



对于前缘，由于更高的摩擦系数，要求第一层网格更小，一般将上述结果除以2。
