AUTODYN-异形高压气体-喷射分析

方案1：添加刚体rigid外壳，进行流固耦合分析

1，高压气体外部通过刚体rigid外套进行约束。

2，WB下建立模型【模型包括高压气体、刚体外套】。

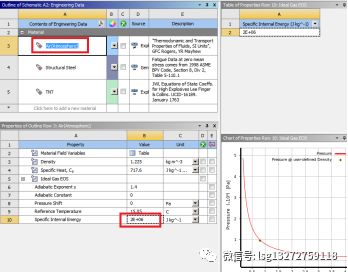

3，用高压气体材料填充（能量通过压力计算：压缩空气能量：压缩空气初始能量=大气能量2.068e5+有效能PVLn(P/P0)【其中，P为压缩空气压力，P0为大气压、V为压缩气体体积；】）

4，网格

5，autodyn建立常压air的材料、初始条件、部件

6，将高压气体part fill进air，删除高压气体

7，定义air的out边界，添加50cm处air的压力、速度探测点（gudes的输出确认有压力速度曲线）。

8，定义流固耦合；

9，控制，质量缩放，去除重力；

10，Output，guges参数等

11，计算。。。。

详细步骤：

1，模型用1/4？【不用对称，air的边界不加流出out即可】，坐标原点移动到对称点。

2，wb导入高压模型

3，建立外圈刚体

4，建立出口，2mm？太小了就要求网格小，计算量就几倍的增加，建议用大一点的出口进行方法学习，如4mm的直径。。。

5，DM的2个part；

6，高压气体用自动网格划分；网格大小1mm。

7，autodyn空气材料、初始、out边界

8，空气part（x-300到60，y-55到55，z-5到37）、网格1mm（追求精确最好是0.5mm，或者空气出口位置（主要是YZ的低端加密，分别0.5*44和0.5*5））。。

9，Part fill高压

10，Delete 高压

11，Gudes点，500mm处的air。

12，Air的out边界，4个面（去除对称2个面）。

13，流固耦合

14，Control，30ms。质量缩放，删除g。

15，Output，guges点参数

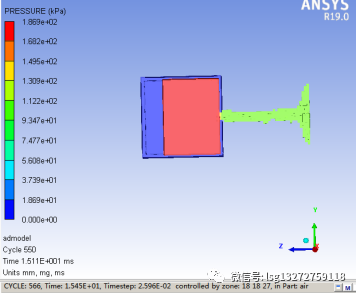

求解中，可以切面显示压力、速度。
