Digimat与Abaqus联合仿真RVE(Cohesive接触)经验总结

精品
作者优秀平台推荐
详细信息
文章亮点
作者优秀
优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐
内容稀缺
8月前浏览2097

上一篇文章别再被easyPBC卡壳!三维RVE模型这么建,零厚度单元也能精准施PBC(工程师亲测)我向读者朋友推荐了我的视频课程《Digmat联合Abaqus复合材料多尺度仿真26讲》,即日起,我会向工程师和理工科学子介绍Digimat+Abaqus在复合材料多尺度仿真领域的具体应用。

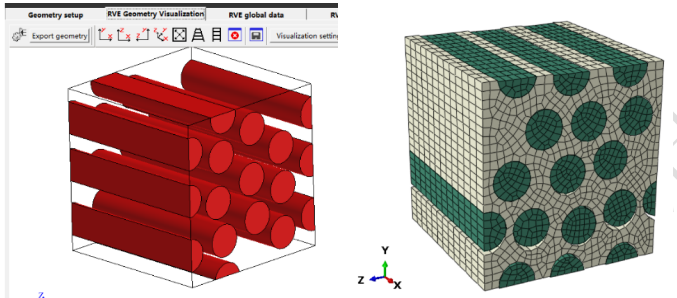

接下来,我通过Digimat建立纤维随机分布的RVE几何模型,然后将纤维几何模型和基体几何模型分别导入Abaqus中划分网格,使用Cohesive接触描述纤维与基体的分层失效,通过PBC plus建立周期性边界条件,基体方向的拉伸结果如下图,分析了损伤云图、应力应变曲线以及质量缩放系数对结果的影响。

01

Digimat+Abaqus联合仿真讲解

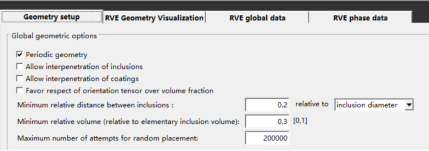

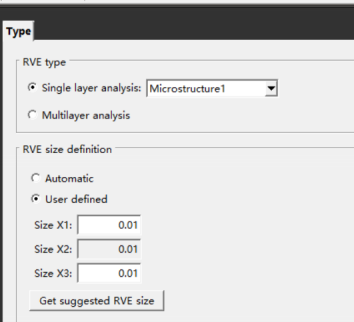

1、Digimat设置如下

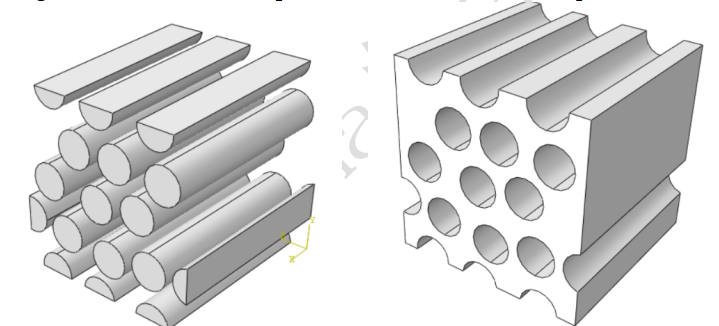

2、几何导入:Digimat导出几何模型stp文件,将几何导入到abaqus中。

3、材料参数:纤维的材料参数如下表:

基体的模量为3.76GPa

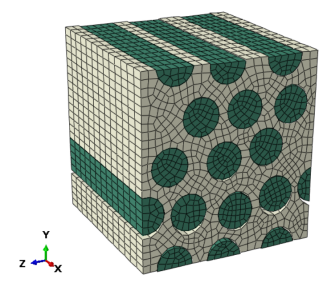

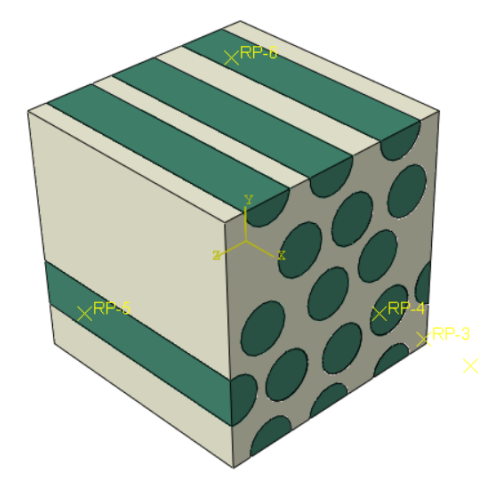

4、装配体

5、step步长:采用显式分析,步长为0.001。

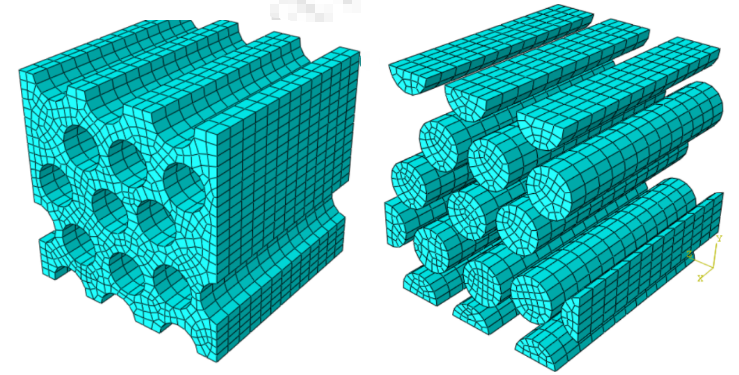

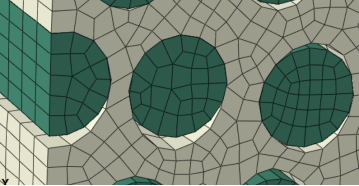

6、周期性网格:划分周期性网格。

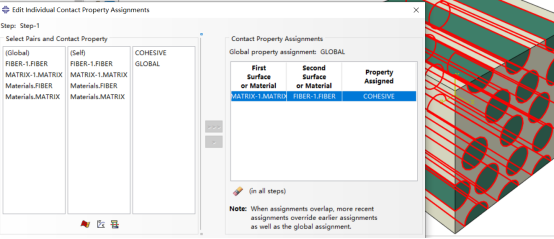

7、接触设置

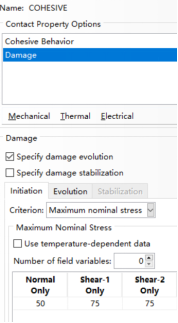

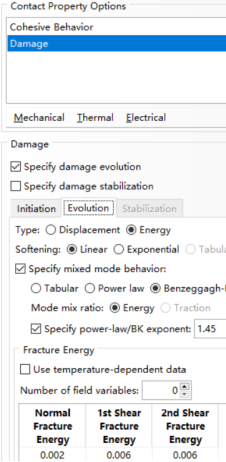

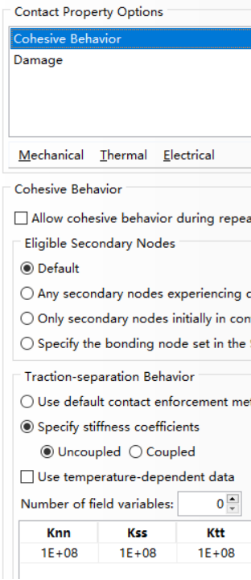

定义cohesive接触的接触属性:




8、PBC

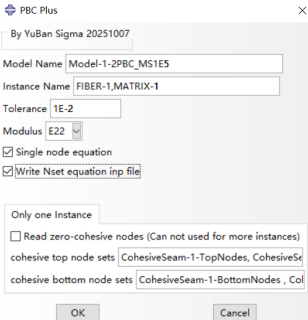

使用PBC PLUS添加周期性边界条件,对两个instance(纤维和基体)建立周期性边界条件,同时可以检测时候为周期性网格。


9、结构分析
形变系数为5时的结果如下图,可以看出纤维和基体已经发生了分层失效。

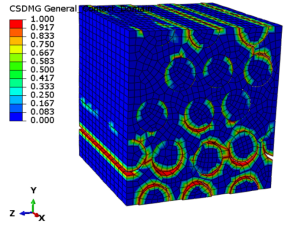

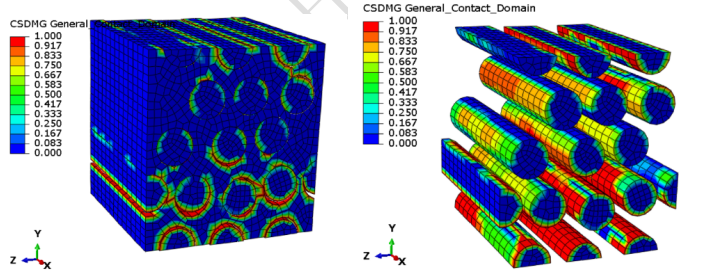

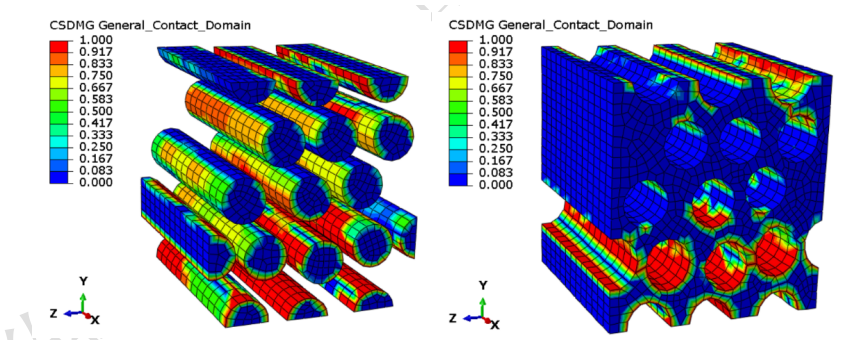

Cohesive接触的损伤系数SDEG的损伤云图如下,SDEG大于等于1的区域均代表发生了分层失效。

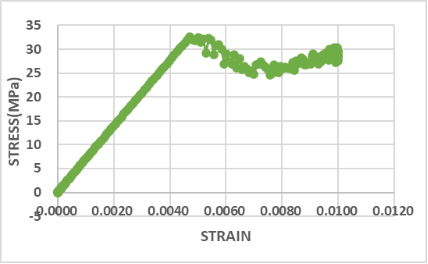

应力应变云图如下,当应变为0.0047时,应力达到峰值32.6MPa,此时代表纤维与基体开始发生分层失效。

接下来,总结一下笔者在Digimat与Abaqus联合仿真RVE(Cohesive接触)的工程经验。
02

RVE工程经验总结

在复合材料细观力学分析中,基于代表性单元体(RVE)的Digimat与Abaqus联合仿真,是研究基体-增强相界面脱粘、裂纹扩展等失效行为的核心技术手段,其中Cohesive接触(粘聚力接触)的合理设置直接决定仿真精度与工程适用性。接下来我从建模、参数设置、求解优化到结果验证,总结关键工程经验。

前期准备:明确仿真目标与核心参数梳理
仿真目标定位:联合仿真前需明确核心分析需求,是聚焦界面脱粘的起始条件、裂纹扩展路径,还是复合材料整体力学性能(如弹性模量、强度极限)的细观溯源。不同目标对应不同的RVE建模策略与cohesive参数取舍,例如仅关注界面失效时,需重点细化Cohesive接触的损伤准则;关注整体性能时,需平衡RVE尺寸与计算效率。
材料参数收集:需系统整理三大核心组分的力学参数:增强相(纤维/颗粒)的弹性模量、泊松比(通常不考虑其失效,因工程中罕见增强相开裂);基体相的弹性参数、塑性/损伤本构参数(常用Abaqus自带的脆性/韧性损伤模型或VUMAT子程序实现失效模拟);界面相的关键参数(Cohesive模型核心),包括法向/切向初始刚度(Knn、Kss、Ktt)、损伤起始强度(拉伸/剪切强度)、断裂能(能量释放率)等,这些参数需通过实验测定或文献可靠数据支撑,是仿真准确性的基础。

RVE建模核心:Digimat前处理关键步骤
模块选型:优先采用Digimat-FE模块进行RVE建模,该模块支持创建复杂3D微观尺度模型,可精准定义增强相(纤维/颗粒)的分布形态、体积分数及与基体的相对位置,为后续Cohesive接触设置提供可靠几何基础;若需快速预测复合材料宏观性能,可结合Digimat-MF模块的均匀化方法进行前期参数校验。
几何建模要点:① 增强相分布:需结合实际材料微观结构,选择随机分布、周期性分布等合理模式,避免因分布不合理导致仿真结果偏离工程实际;② 界面几何处理:为后续在Abaqus中设置Cohesive接触预留空间,建议在Digimat中明确纤维/颗粒与基体的接触面边界,确保导出至Abaqus的模型中接触面清晰可辨;③ 模型尺寸确定:RVE尺寸需满足"代表性"要求,通常需通过尺寸收敛性分析确定(即逐步增大RVE尺寸,直至力学性能指标趋于稳定),同时兼顾计算效率,避免尺寸过大导致计算成本激增。
数据导出:将Digimat建立的RVE模型以合适格式(如.inp文件)导出至Abaqus,导出时需确保几何信息、材料分组(增强相、基体相)完整,避免因导出格式问题导致模型丢失关键信息。

Cohesive接触设置:Abaqus关键操作与经验
接触方式选择:工程中常用两种核心方式实现界面Cohesive接触:① 表面基粘聚力行为(Surface-Based Cohesive Behavior):无需显式插入Cohesive单元,直接在纤维/颗粒与基体的接触面定义牵引-分离关系,适用于界面厚度可忽略的场景,操作简便且计算效率较高;② 显式插入Cohesive单元:在接触面之间插入一层0厚度或薄厚度的cohesive单元(如COH3D8三维八节点单元),需确保单元与相邻基体、增强相的节点对齐,适用于界面特性复杂(如存在界面相材料)的场景,但建模难度较高。
单元与属性设置:① 单元选型:优先选择三维Cohesive单元,避免使用二维单元导致三维效应丢失;② 材料属性定义:在Abaqus材料模块中创建cohesive材料,关键参数设置需注意:初始刚度需与基体、增强相的刚度匹配(过高易导致计算不收敛,过低则无法准确反映界面粘结特性);损伤起始准则推荐采用二次应力准则(Quadratic Stress Criterion),可综合考虑法向与切向应力的协同作用,更贴合工程实际中的界面失效机制;损伤演化采用能量型或位移型准则,断裂能参数需与实验数据严格匹配,避免因参数偏差导致失效时刻预测错误。
接触对定义:① 主从面设置:合理选择主从面(通常将刚度较大的增强相设为主面,基体设为从面),避免因主从面选择不当导致接触穿透;② 离散化方式:采用节点-表面(Node to surface)离散化方法,提高接触面应力传递的准确性;③ 接触属性补充:需定义接触面的摩擦系数(若考虑界面摩擦效应),同时避免设置过高的接触刚度,防止数值振荡。

求解优化:收敛性提升关键技巧
收敛性问题应对:Cohesive接触的强非线性易导致计算不收敛,常见解决方法包括:① 引入粘性正则化(Viscosity Regularization):通过添加微小粘性参数,平滑应力-位移响应曲线,缓解数值震荡;② 优化网格质量:细化界面区域网格,确保cohesive单元与相邻单元无畸变(避免高纵横比单元),优先采用六面体单元提升数值稳定性;③ 调整收敛准则:通过*CONVERGENCE关键字适当放宽收敛容差(需在精度允许范围内),或启用线搜索(Line Search)功能改善非线性方程组求解效果;④ 校验参数合理性:若出现持续不收敛,需排查Cohesive初始刚度、断裂能等参数是否过高,或材料本构模型是否存在矛盾(如基体损伤参数设置错误)。
计算效率优化:① 网格规模控制:在界面关键区域细化网格,非关键区域采用粗网格,通过网格加密技术平衡精度与效率;② 并行计算设置:开启Abaqus并行计算功能,利用多核处理器缩短计算时间;③ 状态变量监控:通过定义DMICRT(损伤起始变量)、STATUS(单元状态变量)等,仅输出关键结果数据,减少数据存储量。

结果验证与后处理:工程适用性判断核心要点
结果合理性校验:① 趋势一致性验证:对比仿真得到的界面脱粘起始载荷、裂纹扩展路径与实验结果(如显微镜观察、拉伸试验),确保趋势一致;② 参数敏感性分析:研究cohesive关键参数(如断裂能、初始刚度)对仿真结果的影响,明确参数波动的允许范围,为工程应用提供容错空间。
常见问题排查:① 界面未发生预期脱粘:需检查cohesive损伤起始强度是否设置过高,或接触对是否存在未正确定义的情况(如接触面遗漏、主从面颠倒);② 过早失效或数值发散:可能是cohesive初始刚度过低、断裂能过小,或网格存在严重畸变,需逐一排查;③ 结果与实验偏差较大:优先校验材料参数(尤其是cohesive参数)的准确性,或重新进行RVE尺寸收敛性分析。

工程实践核心总结
流程规范化:建立"Digimat RVE建模→Abaqus Cohesive接触设置→求解优化→结果验证"的标准化流程,避免因步骤遗漏导致仿真失败。
1、参数优先级:cohesive接触参数(断裂能、损伤起始强度)与RVE尺寸是影响仿真精度的核心因素,需优先通过实验或可靠文献确定,其次优化网格与求解设置。
2、工具协同性:充分利用Digimat的前处理优势(精准RVE建模)与Abaqus的求解后处理优势(强大的非线性分析与结果可视化功能),通过Digimat TO CAE模块实现无缝衔接,提升分析效率。
3、工程经验积累:针对不同类型复合材料(如纤维增强复合材料、颗粒增强复合材料),建立cohesive参数数据库,减少重复试错成本;同时记录求解过程中的收敛性问题及解决方法,形成企业内部技术规范。
03

我的RVE模型建立与分析教程

零厚度 Cohesive 单元的 RVE 建模与周期性边界条件施加涉及多方面技术细节,需要从原理、实操、工具应用等维度进行系统化学习。为帮助科研与工程人员快速掌握核心技能,近日,我在仿真秀官网推出《Digmat联合Abaqus复合材料多尺度仿真26讲:考虑分层失效的三维RVE模型建立与分析》精品课程,为学员提供VIP群答疑、资料和PBC插件。
可回放,开发票,奖学金加餐

提供vip群答疑/相关学习资料

《Digmat联合Abaqus复合材料多尺度仿真26讲:考虑分层失效的三维RVE模型建立与分析》


1、课程亮点如下:
  • 全流程实操教学:从 RVE 模型搭建、零厚度 cohesive 单元创建、PBC PLUS 插件使用,到结果分析与验证,手把手拆解每一个关键步骤,解决 "建模难、调参烦、精度低" 的痛点;
  • 核心工具全覆盖:提供 inp 文件、2022 版 cae 文件、PBC Pro/PBC PLUS 专属插件,配套 68 页 PDF 学习笔记,直接复用至科研与工程项目;
  • 多场景拓展应用:涵盖 ABAQUS 独立建模、Digimat-ABAQUS 联合仿真(随机纤维分布 RVE)等场景,同时解析单元类型选择、沙漏控制、质量缩放等关键问题的解决方案;
  • 精准对标需求:课程仿真结果与 SCI 文献误差低至 1.58%,既满足学术研究的精度要求,又适配工程设计的实操需求,帮助学习者快速提升核心竞争力。
2、课程大纲及主要内容
第一章:周期性边界原理与RVE模型的建立
第1讲:三维RVE模型的课程大纲
第2讲:第1-14节课程大纲
第3讲:PBC的施加原理(equation的讲解)
第4讲:基体与纤维part的建立
第5讲:基体与纤维的装配体及周期性网格模型的建立
第6讲:虚拟节点与cohesive接触的建立
第7讲:添加虚拟节点的重量信息
第8讲:周期性边界条件方程详解
第9讲:基体节点set的建立补充
第10讲:纤维节点set的建立
第11讲:Z方向面的节点set补充说明
第12讲:书写equation的inp文件
第13讲 基于inp文件添加PBC整体过程
第14讲 计算结果分析
第15讲单个NSET插件
第二章:周期性边界条件的插件讲解
第16讲:插件1.0自动建立所有NSET(过程版本)
第17讲:插件2.0自动建立NSET和约束(过程版本)
第18讲:插件3.0 PBC pro简介上(重点插件)
第19讲:插件3.0 PBC pro简介下(重点插件)
第三章:包含零厚度cohesive单元的RVE及插件PBCPLUS
第20讲:零厚度cohesive单元RVE课程大纲
第21讲:建立要厚度cohesive单元的RVE模型与PBC
第22讲:零厚度cohesive单元结果分析
第23讲:通过修改inp文件建立零厚度cohesive的PBC
第四章:Digimat与Abaqus的联合仿真专题
第24讲:digimat与abaqus联合仿真1 digimat随机纤维分布
第25讲:digmat与abaqus联合仿真2 RVE模型建立过程
第26讲:digmat与abaqus联合仿真3_PBC与结果分析
无论是复合材料 / 力学专业的学生、科研人员,还是从事多尺度仿真的工程技术人员,通过本课程的学习,均可系统掌握零厚度 cohesive 单元 RVE 模型的构建与周期性边界条件施加技术,为复合材料研发与性能优化提供高效解决方案。
