CST 天线仿真 | 偶极子天线阵（一）——如何创建天线阵

本篇文章将以半波偶极子天线为例，详细介绍使用CST仿真分析阵列天线的方法。

一、偶极子阵元的建模及分析

1、建模

本半波偶极子天线的工作中心频率是2.5GHz,由两根直径和长度都相等的直导线组成，每根导线的长度为1/4波长。导线的直径远小于工作波长，中间端点之间的距离也是远小于工作波长。

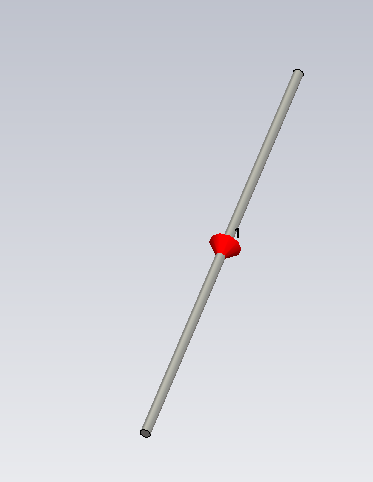

在CST中按照天线尺寸，利用圆柱体建立天线模型，并在两圆柱之间创建离散端口，这样一个简单的偶极子天线就建成了，模型如下图所示。

2、设置求解

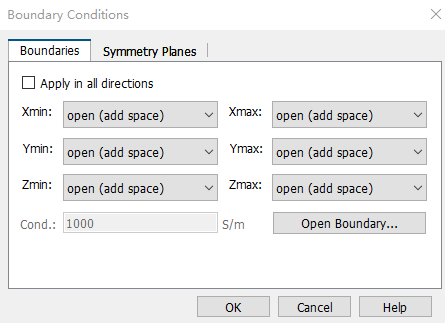

  这里选择边界条件为open (add space)，T求解器求解

3、阵元仿真结果

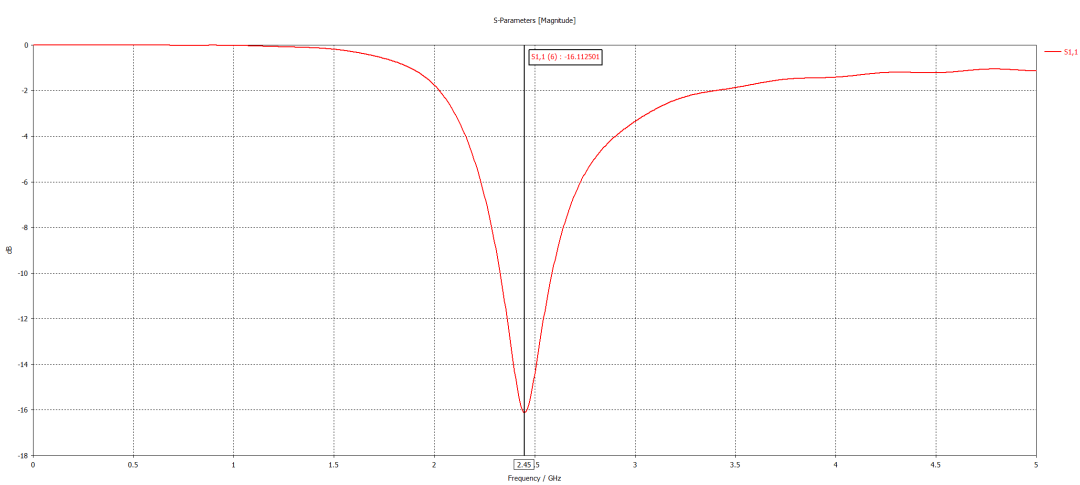

                               阵元S参数

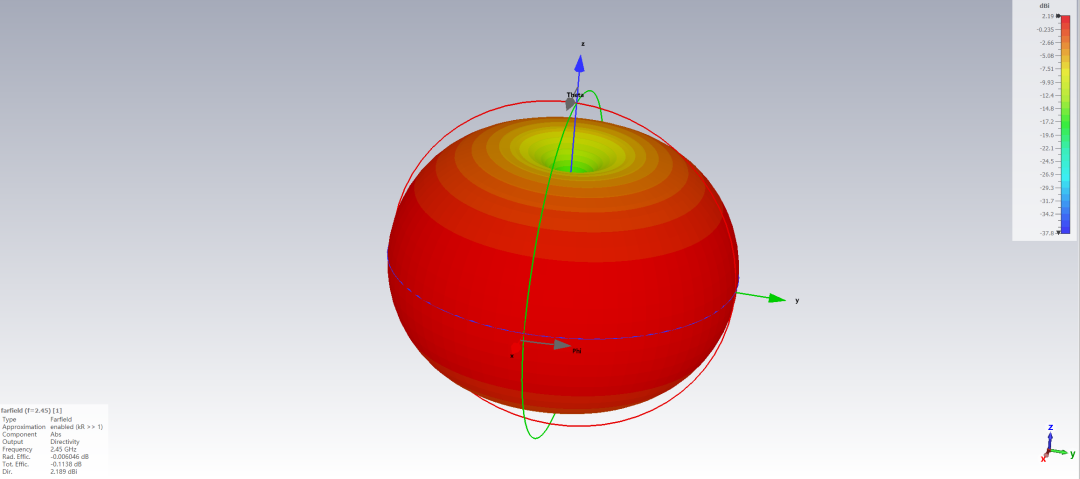

                              阵元方向图

二、创建阵列及分析

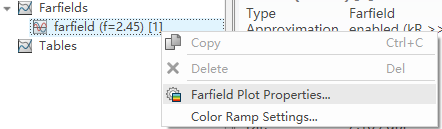

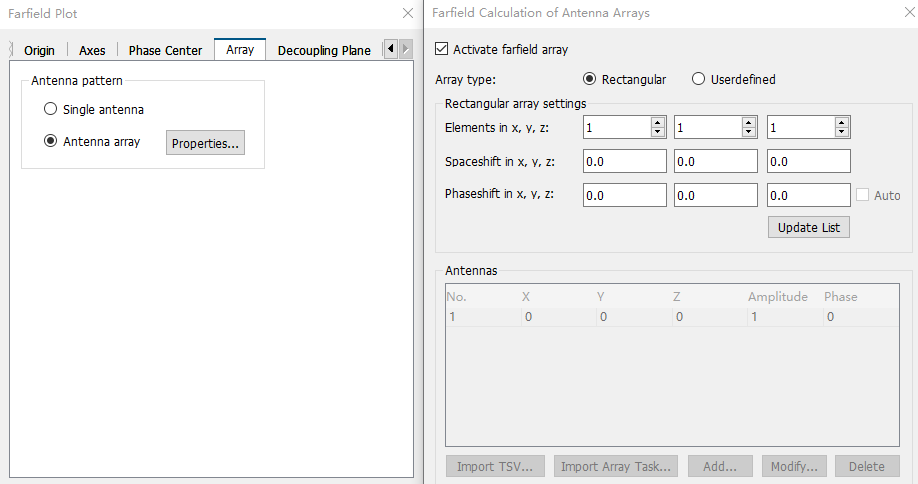

   以分析一个三元直线阵为例，此方法只需要在创建一个偶极子天线并仿真之后，右击Farfield>Farfield Plot Properties>Array>Antenna array，在弹框中，设置天线阵的相应信息，之后在后处理中就可以得到整个天线阵的辐射特性。

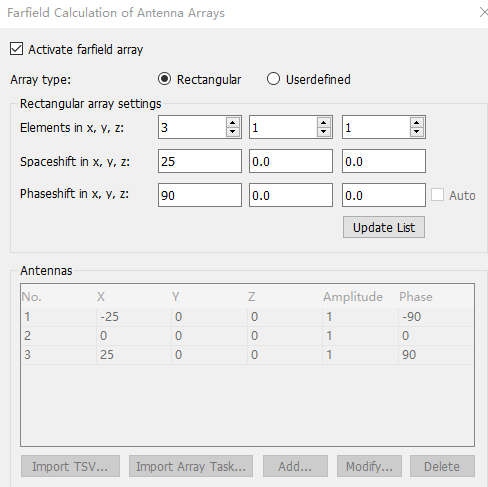

其中，Elements代表阵元个数，Spaceshift为阵元间距，Phaseshift阵元之间的相位差，本天线阵设置如下。

点击OK，即得到天线阵的辐射方向图。

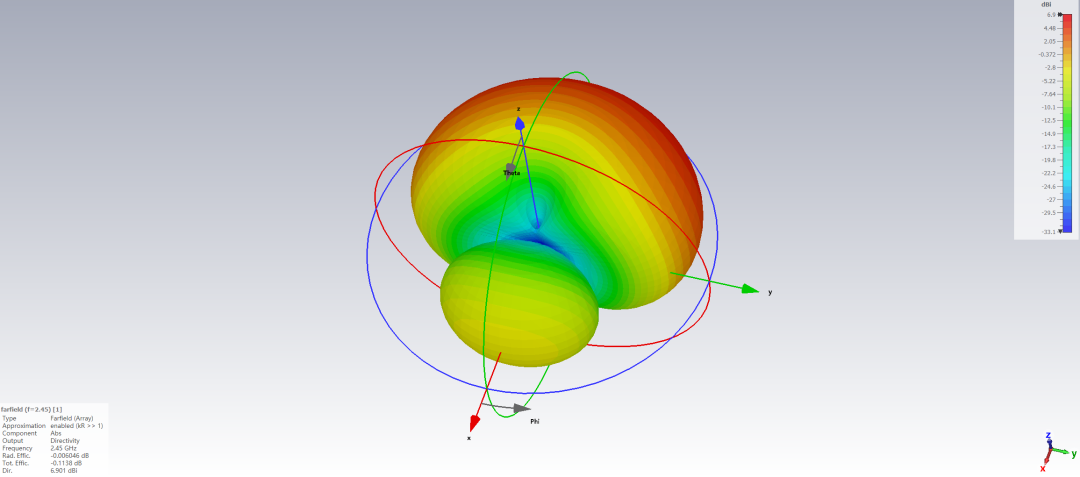

天线阵辐射方向图

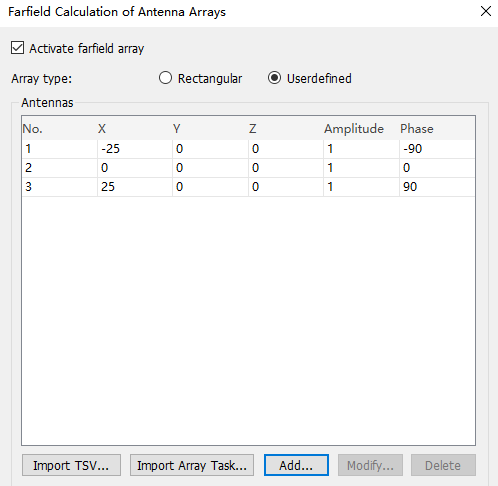

以上设置的天线阵，激励信号是一致的，无法修改。若要构造阵元上激励信号幅度不等的天线阵，可以选择Userdefined>Add，在弹窗中设置任意位置的阵元和激励信号幅度。

   以上是CST仿真天线阵的一种方法，该方法没有考虑天线阵阵元之间的相互耦合，下期我们将讲解如何在阵列天线仿真时考虑阵元之间的耦合。
