142、Fluent初学者求解设置的完整基本流程

对于初学者来说，刚接触Fluent时，会觉得Fluent界面非常复杂，看不懂。但其实只要掌握了基本流程，一切都会变得清晰起来。



今天，我们就按流程讲清楚：从前期准备到求解，再到后处理，一步步走稳。

注：我们今天只是比较简略的讲解整个流程，实际上下面的每个步骤都可以展开详细讲解。

在打开Fluent之前，我们需要准备好这些文件：

1.1 网格文件

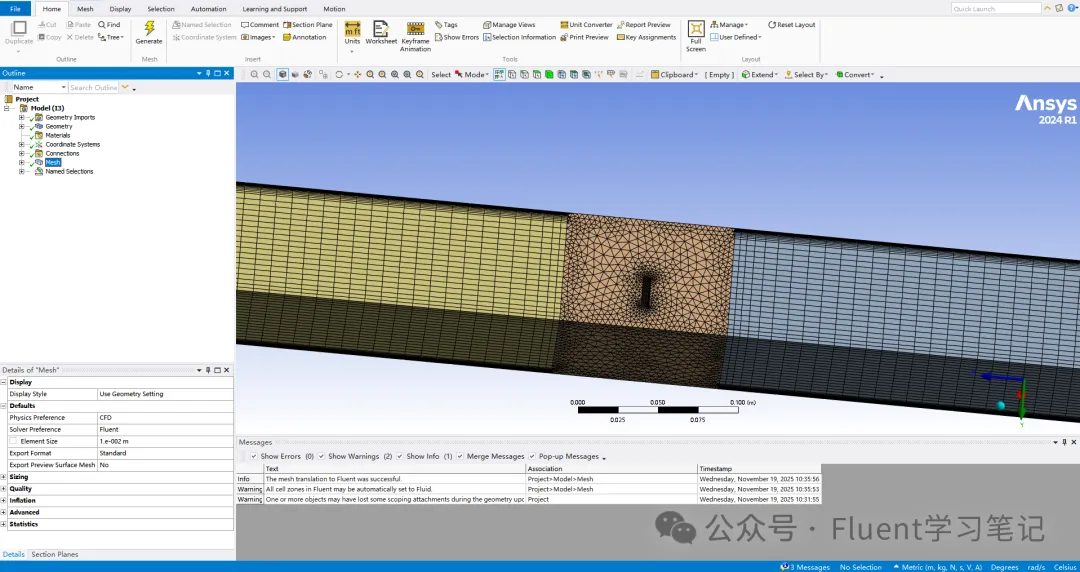

这是最核心的文件， 通常是.msh格式， 由ANSYS meshing、ICEM CFD、Fluent Meshing或其他网格软件生成。软件的选择我们之前的文章中有介绍，可以参考140、推荐一些合适的建模、网格划分及后处理软件

网格文件存储着你的几何模型和网格划分信息。如果是初次模拟，那这就是必须的文件。

当然还有一种可能，你已经获得了被人设置好的cas文件，那么此时直接使用cas即可，cas文件里面存储了网格文件和Fluent的各种设置，这种情况下就不需要msh文件了

网格质量直接决定了计算的准确性和收敛性，建议在导入前检查：

• 网格质量指标(偏斜度Skewness<0.95(最低要求))
• 边界命名是否清晰，也可以在Fluent中更改，但最好提前设置好
• 单位制是否正确

1.2 材料属性数据

如果是一般常规的材料，如氧气、水等，Fluent材料库里面自带其物性参数，只需要进行简单的修改即可。



但如果涉及特殊材料，就需要准备好物性参数文件，一般包括：

密度 ρ粘度 μ比热容 Cp导热系数 k

1.3 初始条件和边界条件数据

初始条件和边界条件是已知的，提前就应该整理好：

入口速度/压力值出口条件壁面温度参考工况参数

对于物性参数、初始条件和边界条件，这些信息应该是已知的，所以自己在模拟计算之前就应该知道。



至于怎么获得这些信息，一般是两种方式，要么根据你的实验情况，要么从文献获取。

很多同学似乎很迷惑，总是很执拗的问其他人自己的物性参数和边界条件参数如何设置？

前期准备工作完成后，下面介绍Fluent设置求解的最基本流程。基本上所有的Fluent设置都需要遵循下面的流程。

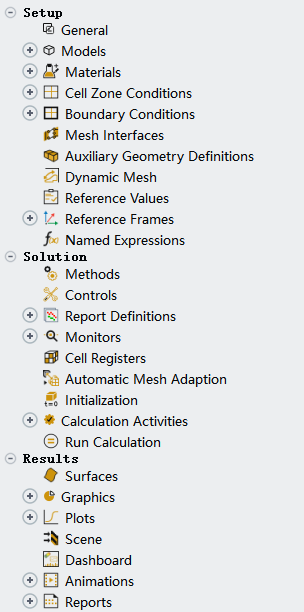

实际上Fluent界面最左边的模型树的顺序就是流程顺序，只要从上到下设置一遍就可以。只不过对于很多模型，很多步骤可以跳过去。



大家可以看我们公 众号之前的案例文章，基本上所有的案例都会遵循下面的流程，参考文章：九十六、Fluent圆柱外气动噪声模拟详解

注：下面的设置是最基本的流程，实际使用Fluent求解时，根据问题的复杂程度，会增加更多的设置

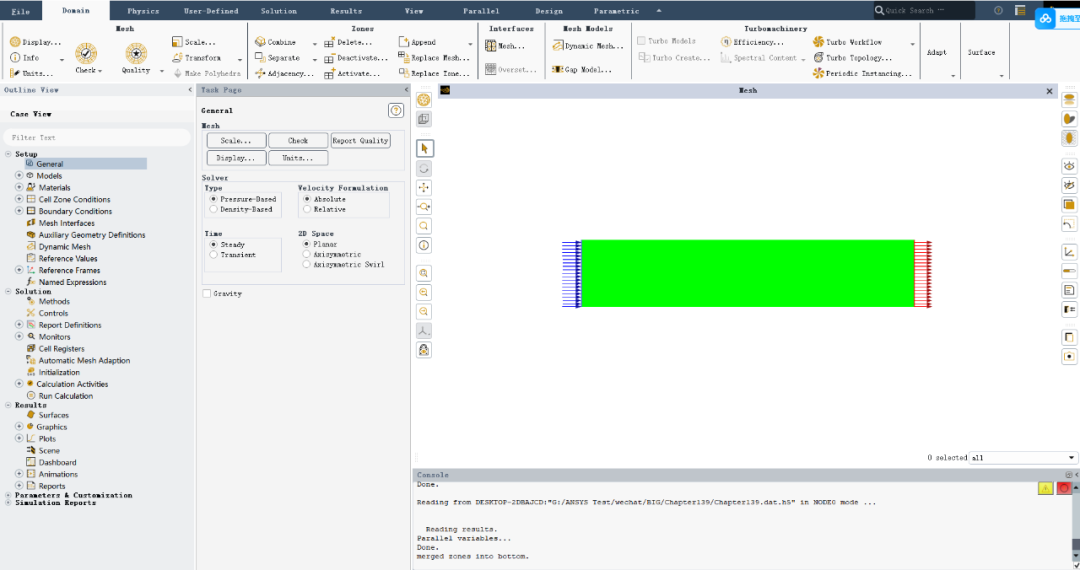

2.1 选择求解器类型

进入General 设置，你会面临第一个选择：压力基(Pressure-Based)还是密度基(Density-Based)？



基于压力的求解器

适用于不可压缩或低速可压缩流动常用于: 水流、通风、低马赫数气流控制方程耦合方式灵活(Coupled、SIMPLE、SIMPLEC)

基于密度的求解器

适用于高速可压缩流动常用于:超音速流动、激波问题马赫数 Ma > 0.3 时建议使用

大多数工程问题选择Pressure-Based就够了。

2.2 设置物理模型

这一步是告诉软件"你要算什么物理现象"，Fluent能够模拟的物理现象非常多，很多我们都不涉及，一般只需要打开两三个。你开的的模型越多，说明你的计算越复杂。



比如能量方程：如果涉及温度场,记得打开能量方程。控制方程为:

再比如湍流模型，这是CFD的"灵魂"部分，有很多湍流模型可供选择，简单介绍几个

• k-ε 模型：工业应用最广，计算稳定,适合完全发展的湍流

• k-ω SST：近壁面表现好，适合有分离的流动

• LES/DES：大涡模拟，精度高但计算量大

当然，如果不涉及湍流，也可以选择层流Laminar。一般我们通过雷诺数来判断是层流还是湍流

还有很重要的模型，多相流模型，Fluent提供了三种多相流模型

VOF: 适合自由液面(如水面波浪)Mixture: 适合颗粒混合Eulerian: 适合气泡柱、流化床



2.3 材料属性设置

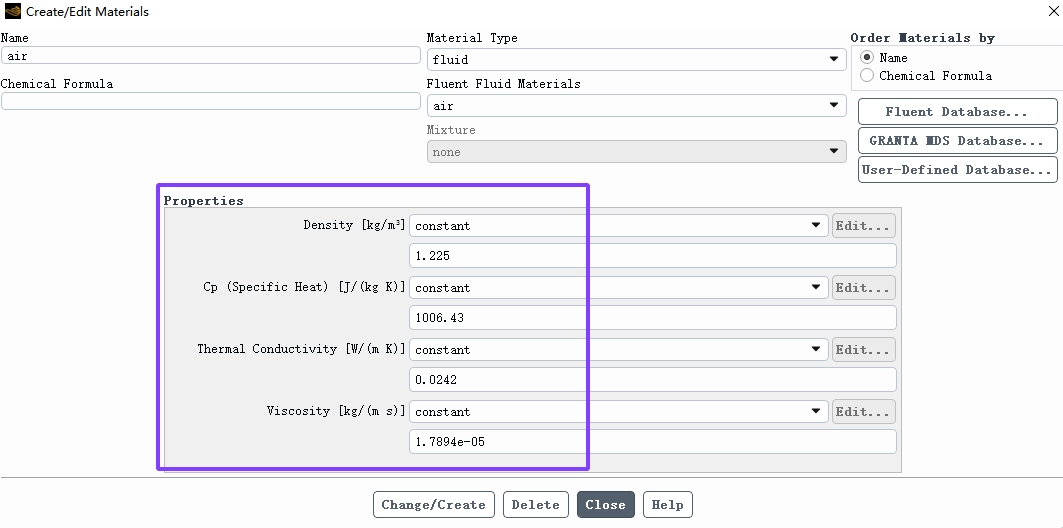

在设置物理模型之后，下一步就是给流体和固体设置物性参数。进入 Materials 面板，你可以选择数据库中的现成材料，也可以自行定义。

每种材料都需要具备基本的物理属性，例如：

• 密度


• 动力粘度


• 热导率


• 比热容





这些属性决定了流动的黏性、导热能力和热容量，是求解器计算能否合理收敛的基础。

实际上你需要设置哪些物性参数取决于你勾选了哪些模型，比如，如果你不勾选能量方程，那么和热相关的物性参数都不需要设置，只剩下密度和粘度了



2.4 边界条件定义

边界条件可以说是整个Fluent设置里最关键的一环。很多同学的计算刚开始就发散或者残差一路飙升，归根结底往往不是湍流模型、也不是网格问题，而是—边界条件不合理。

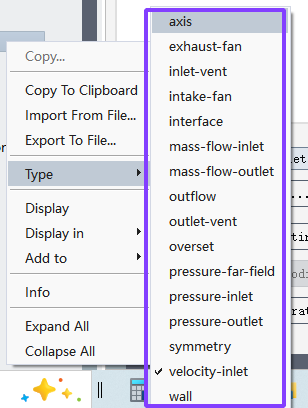

Fluent 的边界条件包含多种类型，每一种都有自己的物理含义和适用场景：

Velocity Inlet(速度入口)：用于强制对流、风道、泵出口等情况。
Pressure Inlet(压力入口)：指定入口静压，多用于自然吸入、气体膨胀。
Mass Flow Inlet(质量流量入口)：用质量流率驱动流动。
Pressure Outlet(压力出口)：指定出口压力；大多数开口边界都适用。
Outflow(无压出口)：不需要指定压力，但无法处理回流，适合简单流场。
Wall(壁面)：可设置速度边界No-slip/Slip。
Symmetry/Periodic(对称/周期)：用于模拟周期性流动。
Internal/Fan/Porous Jump 等特殊边界：用于多孔介质、风机。

边界条件真正影响求解稳定性的地方在于，它定义了流体“能进哪里、能出哪里、在表面怎么动、在哪里传热”。如果入口和出口定义矛盾，或温度/速度给得不符合物理规律，求解器自然就会“算不下去”。

例如，自然对流问题如果强行给入口指定速度，而不是让流体“自由流动”，就会破坏浮力驱动机制，导致异常的速度波动；

边界条件是告诉求解器：“现实世界是这样运作的”。一旦描述不准，求解器只能按“错误的现实”去计算，自然不可能收敛。

2.5 求解方法与控制

求解方法与求解控制的设置相对来说不那么重要，对于初学者来说，很多计算我们保持默认即可，一般不需要设置什么。



压力-速度耦合

• SIMPLE: 稳定但收敛慢

• Coupled: 快速但对初场敏感

• PISO: 适合瞬态问题

离散格式：二阶迎风(Second Order Upwind)是标准选择，对于激波问题可能需要一阶格式稳定计算

松弛因子(Under-Relaxation Factors)：默认值通常可行，不收敛时适当降低(0.3-0.7)。咱们之前的案例基本上都是保持默认设置。



2.6 初始化

对于稳态计算来说，初始化通常不算“决定性因素”。只要你的物理模型合理、边界条件靠谱、网格质量不过分离谱，稳态求解器一般都能从一个比较粗糙的初值慢慢迭代到最终解。

但是一旦涉及瞬态计算，初始化的重要性立刻上升一个维度。稳态更像是“找平衡点”，而瞬态更像“求轨迹”。初始化相当于告诉求解器：“系统从什么状态开始演化？”

Fluent 提供两类常见初始化方式：Standard Initialization(标准初始化)和Hybrid Initialization(混合初始化)



关于这两种初始化的区别和详细的设置方法，可以参考文章：一文说清楚Fluent初始化操作(标准+混合初始化+Patch+UDF)

2.7 迭代计算

迭代计算其实很简单，但需要简单的区分一下稳态 vs 瞬态计算设置

稳态计算：假设流场不随时间变化，求的是"最终状态"，因此迭代步数设置大一些即可，比如1000-5000步，让计算充分收敛

瞬态计算：捕捉流场随时间的演化过程，求的是"每一时刻的状态"。因此需要进行时间步长(Time Step Size)的设置

需要小心设置库朗数





计算完成后，我们需要对数据进行处理，这一步其实非常重要，但是很多同学都不够重视。

3.1 云图(Contour)

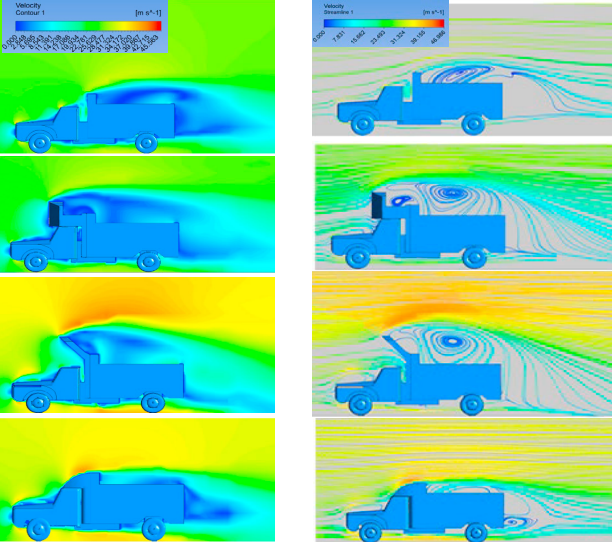

最直观的可视化方式，也是我们最喜欢的方式，看起来很好看。比如：

压力云图: 观察压力分布,找高低压区速度云图: 查看流场结构,识别回流区温度云图: 热量传递情况一目了然湍动能云图: 判断湍流强度分布

详细的设置可以参考文章：一百零三、Fluent仿真后处理技巧---数据可视化(云图+矢量图+流线图)



3.2 曲线图(XY Plot)

云图更偏向定性分析，而曲线图则承担着定量分析的任务。

曲线图最大的价值在于，它能无论是空间上的，还是时间上的“变化”都清晰地画出来。这样一来，很多在云图中不容易看出的趋势，就能用曲线一目了然地表达出来。

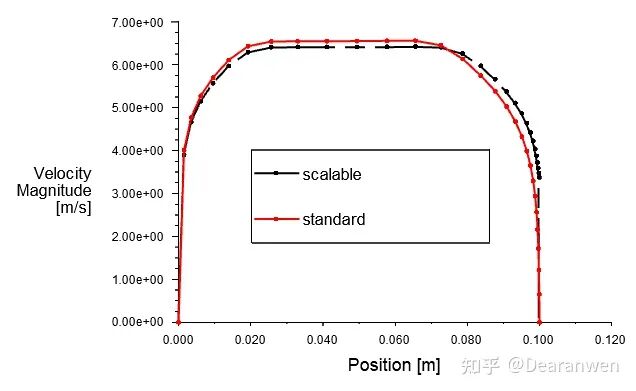

在空间维度上，你可以沿着某一条线输出速度、温度、压力等随空间位置的变化。例如沿着管道中心线绘制速度分布，就能判断流动是否充分发展；

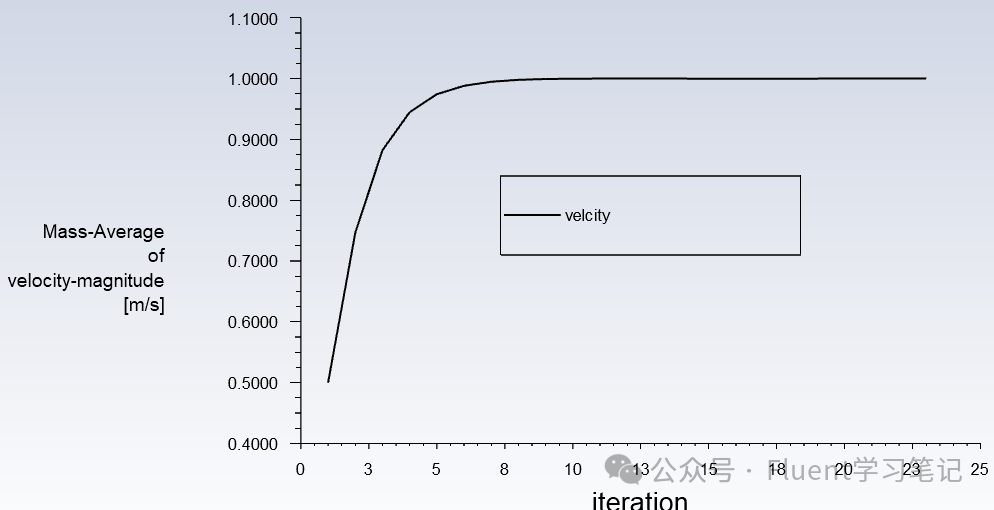

在时间维度上，XY Plot 也很关键，尤其在瞬态模拟中。监控点随时间的温度、速度、涡量等曲线，可以告诉我们系统是否达到周期性、是否存在振荡，以及是否满足工程要求。

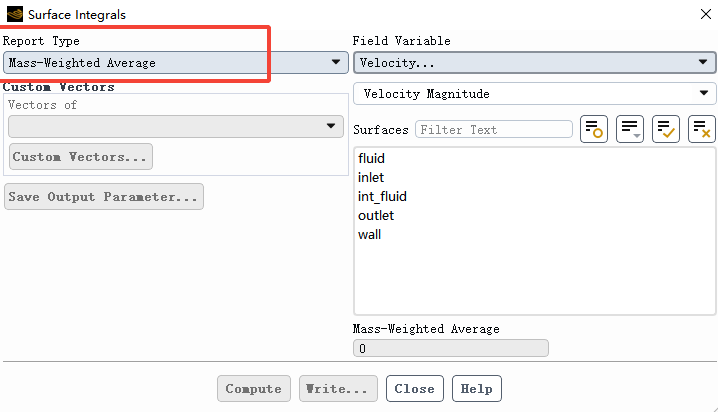

3.3 场平均值(Surface Integrals)

这个功能容易被忽视但非常实用，其实是一种对数据进行缩减，就是将很多数据通过某种计算方式缩减成一个数值。

比如求平均、求方差等等，详细可参考文章105、后处理“ 面积加权平均 ”和“ 质量加权平均 ”哪个更加准确？我应该优先选择使用哪个？？

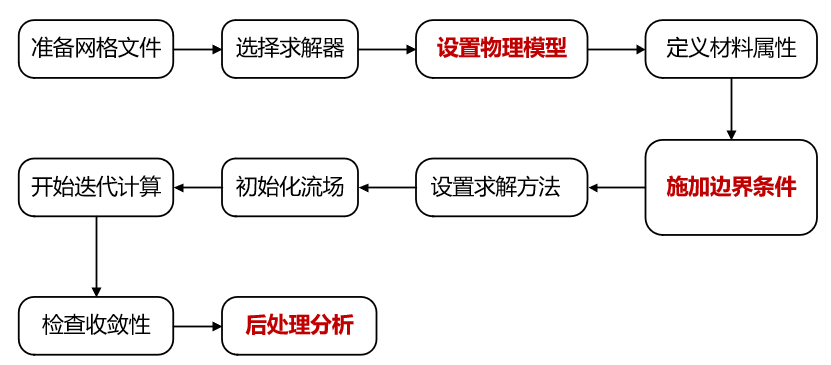

让我们把整个流程串起来:



但这只是最基本的流程，完成这些流程只能达到"能算"的程度，想要算对还需要更多的设置。

最后给初学者的一些小建议:

多看官方Tutorial，从简单案例做起
遇到问题先检查边界条件和网格质量
养成保存case文件的好习惯(记得备份!)
多和同行交流，CFD是个实践性很强的领域
