本验证案例计算气缸内流体流动。

1 问题描述

本案例较为简单,计算几何如下图所示。计算模拟理想的发动机气缸内流动情况,计算域包含一个直进口及一个升程10 mm的阀门。采用3D几何模型、稳态等温及不可压缩模拟,利用湍流模型进行计算。 材料介质密度为 894 kg/m3,粘度 0.00152875 kg/m-s,入口速度  0.928156 m/s。

2 STAR CCM+设置

2.1 启动STAR CCM+

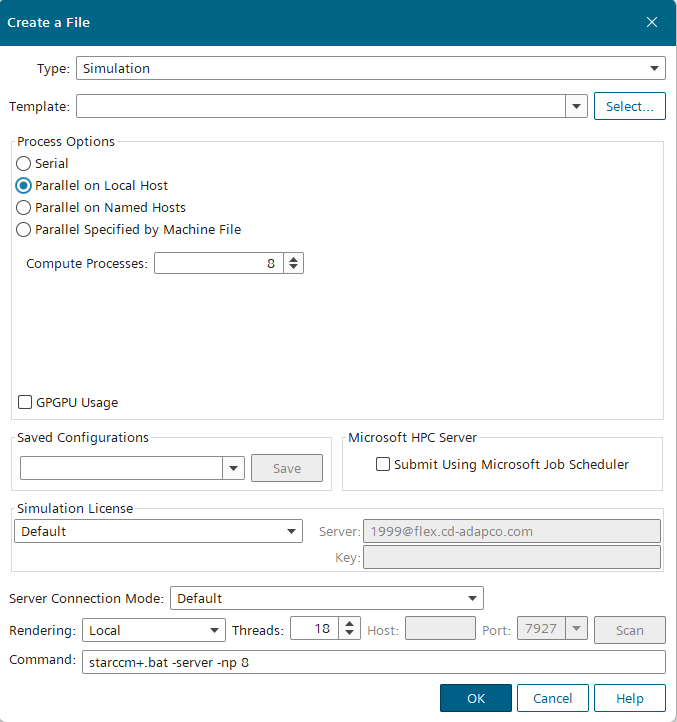

  • 启动STAR CCM+,并新建工程

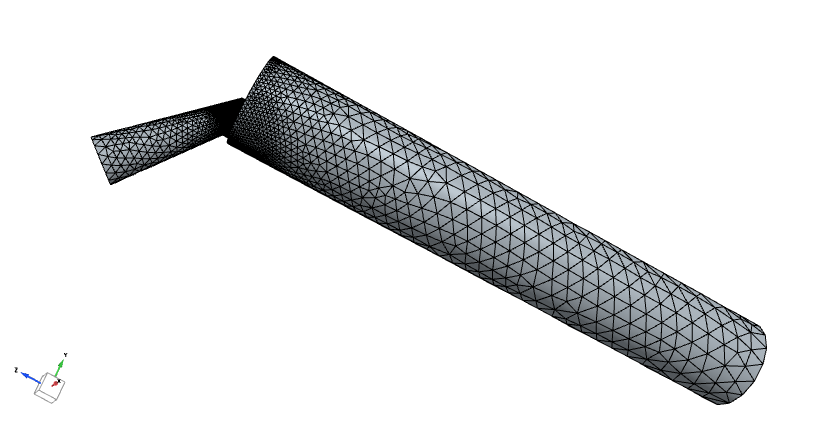

  • 利用菜单 File → Import → Import Volume Mesh… 导入网格文件 VM15.msh ,计算网格如图所示

案例使用的网格极为粗糙。

2.2 物理模型

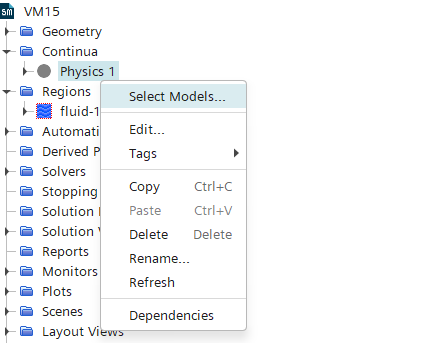

  • 右键选择模型树节点 Physics 1 ,点击弹出菜单项 Select Models… 打开设置对话框

在打开的对话框中选择以下模型:

  • 选择 Three Dimensional
  • 选择 Liquid
  • 选择 Coupled Flow
  • 选择 Constant Density
  • 选择 Steady
  • 选择 Turbulent
  • 选择 K-Omega Turbulence

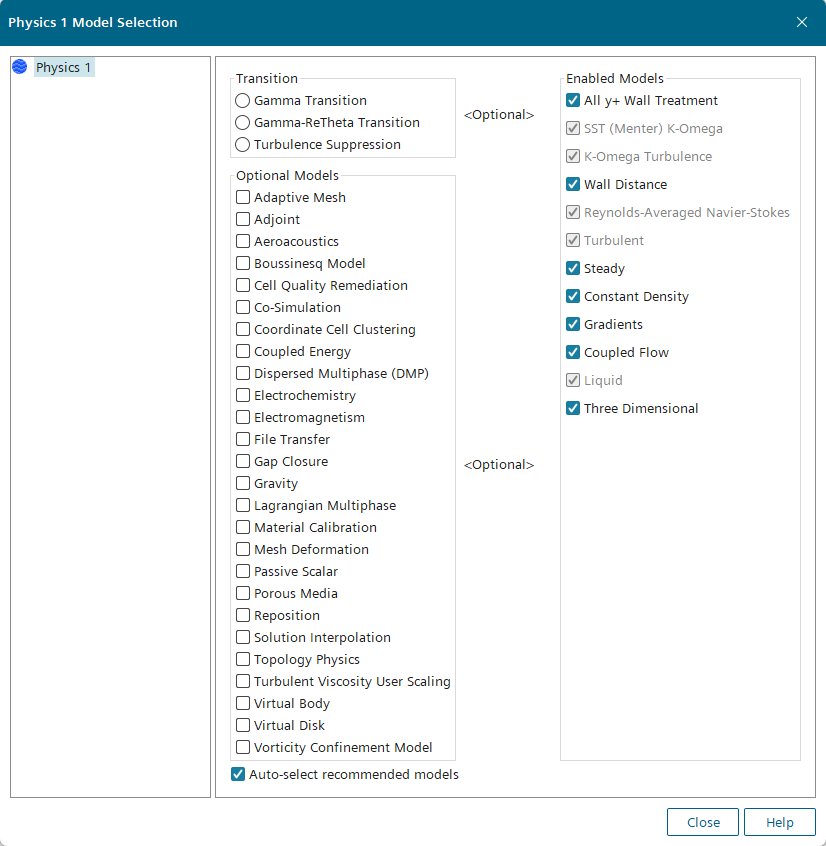

其他选项采用默认选择,最终如下图所示。



注:这个案例用k-epsilon完全算不下去。

2.3 指定材料参数

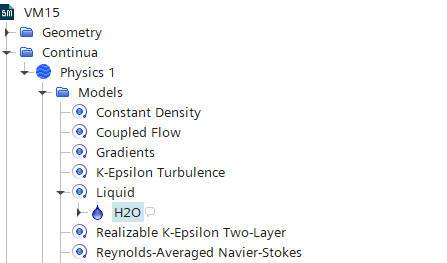

  • 双击模型树节点 Physics 1 → Models → Liquid → H2O ,弹出材料参数设置对话框

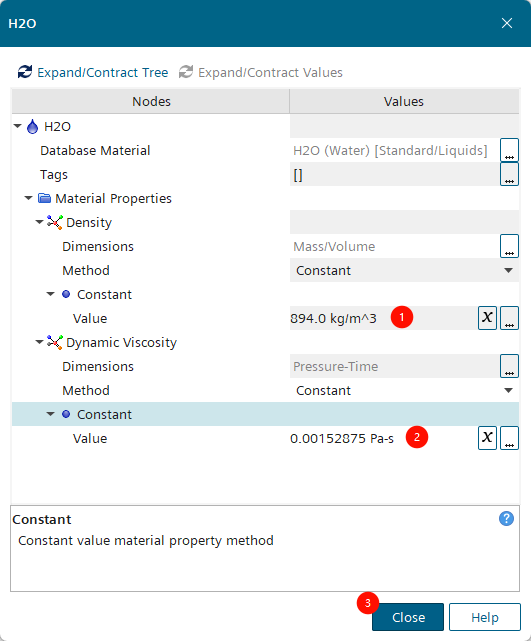

  • 如下图所示指定材料介质的密度与粘度

2.4 指定边界条件

  • 双击模型树节点 Regions → Boundaries → velocity-inlet-1 ,打开边界条件设置对话框

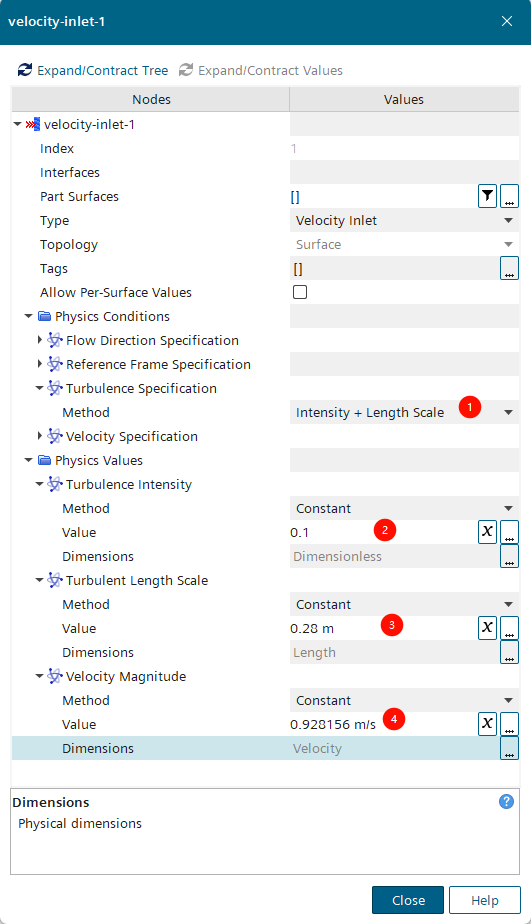

  • 如下图所示设置入口边界条件

其他边界保持默认设置。

2.5 求解计算

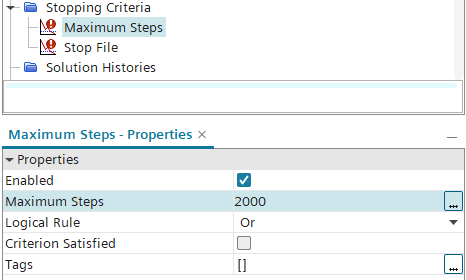

  • 选中模型树节点 Stopping Criteria → Maximum Steps ,如下图所示指定参数 Maximum Steps 为 2000

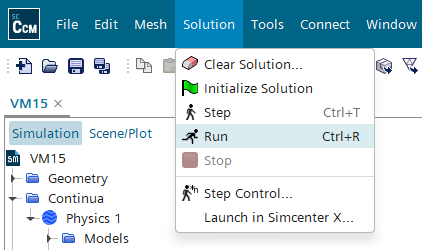

  • 点击菜单 Solution → Run 开始计算


注:案例提供的网格转数量和质量都较差,STAR CCM+很难实现残差收敛。

3 计算结果验证

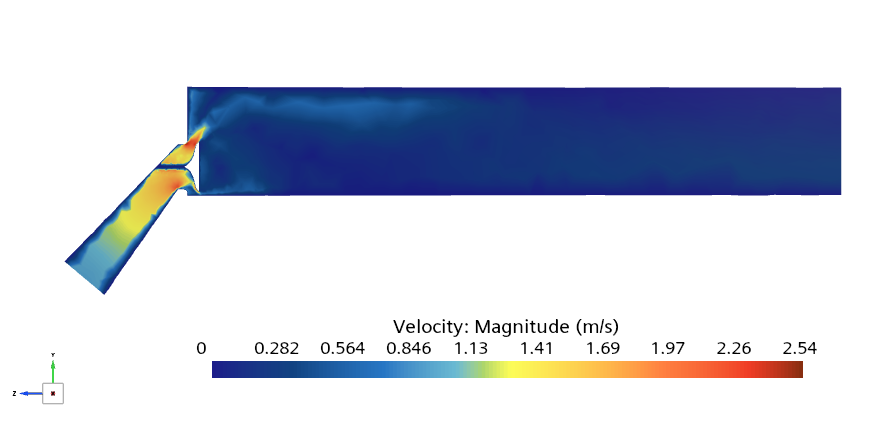

计算完毕后可以查看x=0面上速度分布,如下图所示。

网格有点儿粗糙,导致云图出现不连续的情况。

选择z= -0.005m及z=0.01m两条直径的Z方向速度进行验证。

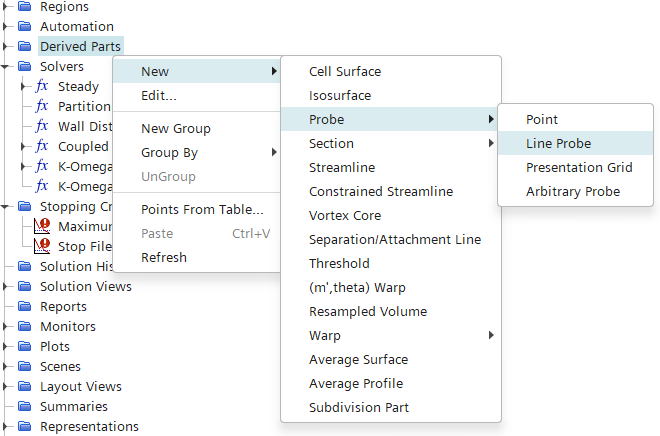

  • 右键选择模型树节点 Derived Parts ,点击弹出菜单项 New → Probe → Line Probe 打开线创建面板

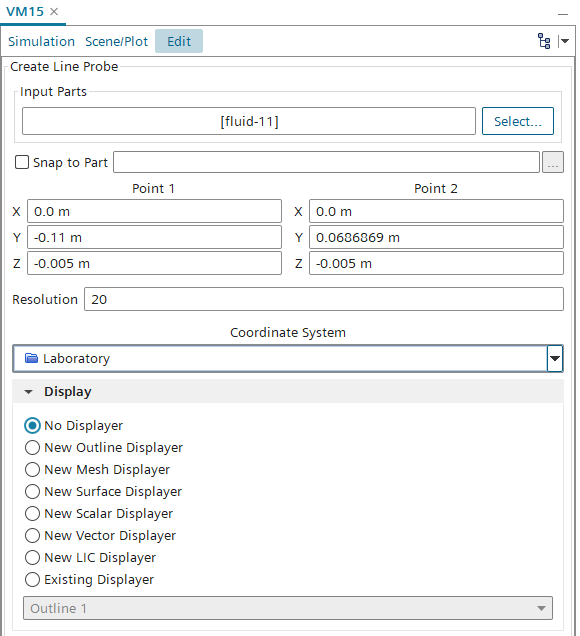

  • 按下图所示参数设置Z=-0.005m的线,命名为Z=-0.005

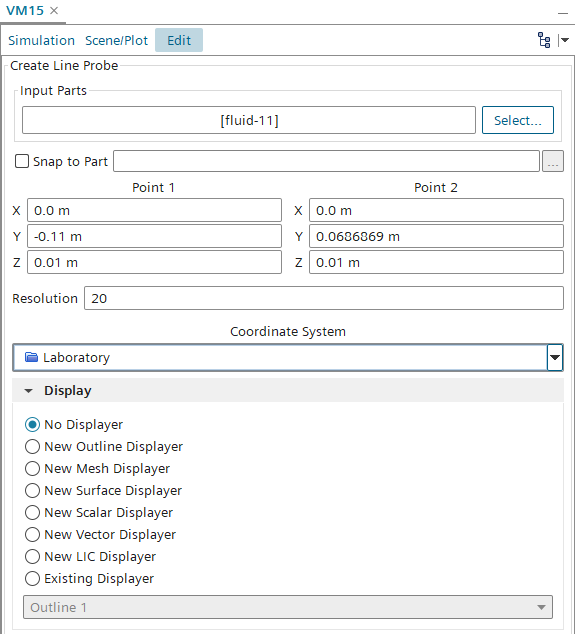

  • 按下图所示设置Z=0.01m的线,命名为Z=0.01


注:本案例中网格过于粗糙,在创建线时,线上的分辨率参数Resolution在后期显示时进行调整。此参数过大或过小都会导致显示的曲线失真。

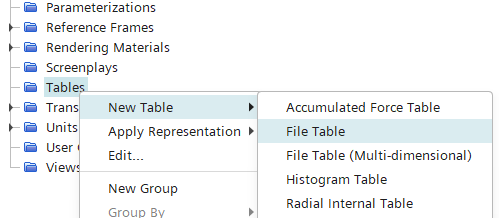

  • 右键选择模型树节点 Tables ,点击弹出菜单项 New Table → File Table 打开数据文件导入对话框

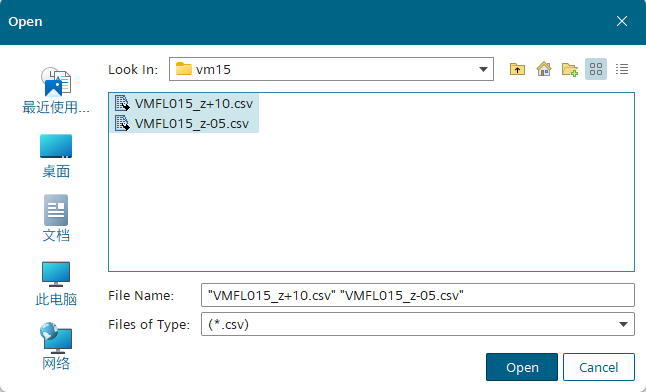

  • 如下图所示导入验证数据

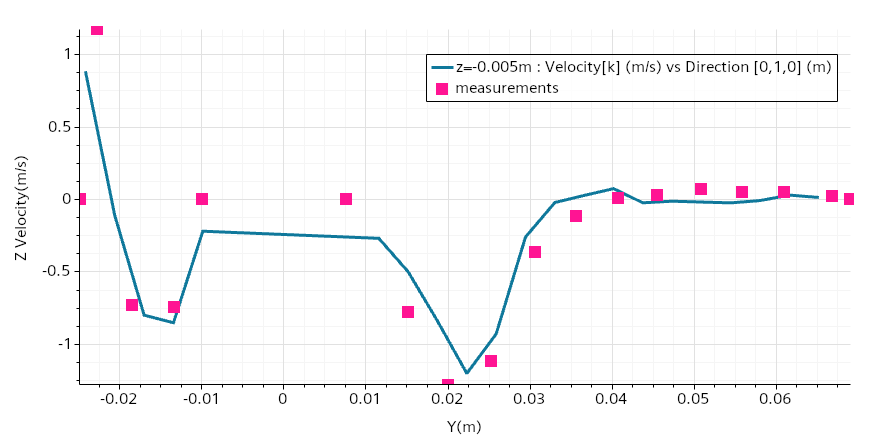

  • 利用XYPlot输出z=-0.005m线上的Z Velocity沿 Y轴分布,并加载实验数据,调整图形显示,计算值与实验值比较,如下图所示

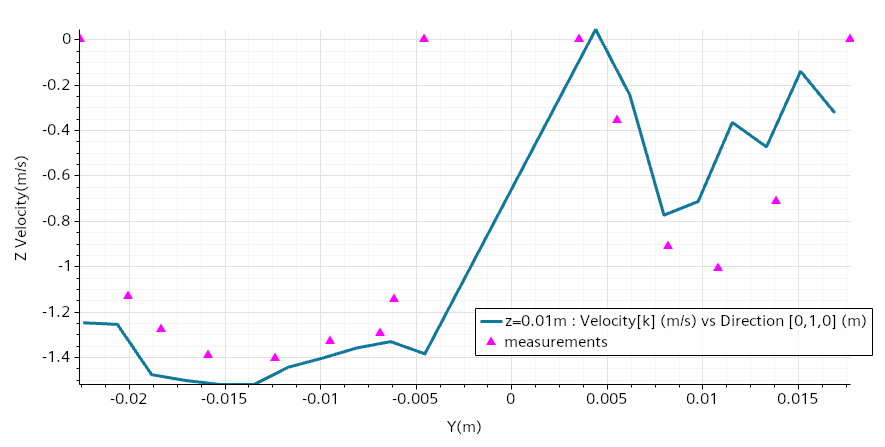

  • 相同方式比较z=0.01m位置z方向速度沿Y轴分布,如下图所示

总体上来说,STAR CCM+表现还不错,在网格数量和质量都非常低的情况下计算结果与测试值基本吻合。特别要提醒的是,本案例使用k-epsilon模型计算结果偏差非常大,而且湍流残差很难收敛。
