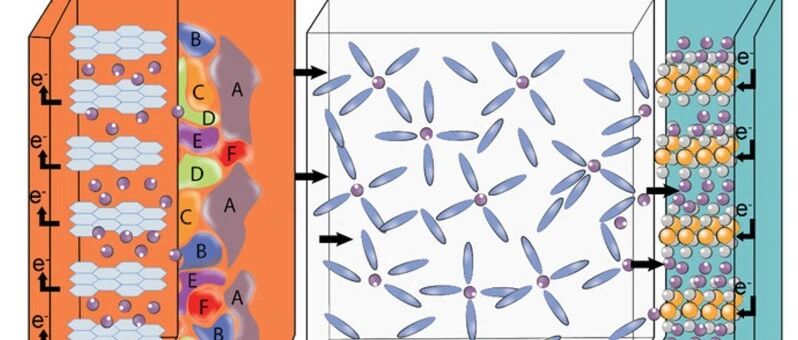

突破高硅含量魔咒：电极微观架构的工程学重构
在锂离子电池的负极竞赛中，硅（Silicon）一直是一个让人爱恨交织的“圣杯”。它的理论比容量高达 3,579 mAh/g，是传统石墨（372 mAh/g）的近十倍。然而，现实是残酷的：工业界目前普遍只能在石墨负极中掺杂约 10% (wt.%) 的硅。一旦超过这个阈值，电池的循环寿命就会断崖式下跌。
这不仅是众所周知的“体积膨胀”（硅嵌锂后体积膨胀约 300%）问题，更是一个复杂的微观力学与电化学耦合失效问题。
来自伦敦大学玛丽女王学院（QMUL）、伦敦大学学院（UCL）以及法拉第研究所（The Faraday Institution）的研究团队，在《Nature Nanotechnology》上发表了一项极具启发性的工作。他们没有试图合成一种新的神奇粘结剂或电解液，而是利用多模态原位成像技术（Multimodal Operando Imaging），像外科医生一样剖析了硅/石墨复合电极在充放电过程中的“微观痛苦”。
他们的核心发现颠覆了我们对简单的“混合”策略的认知：电极失效往往不是因为硅本身不行，而是因为我们在微观尺度上的“城市规划”——即孔隙、石墨和粘结剂的空间布局——出了问题。
基于此，他们提出了一种反直觉的“双层电极设计”，在不改变材料本质的情况下，显著提升了高含量（35 wt.%）硅负极的稳定性。
一、 并非所有孔隙都生而平等
为了缓解硅的体积膨胀，业界常采用多孔硅结构。逻辑很简单：给膨胀留出内部空间。但研究团队利用 X 射线纳米 CT 结合原位光学显微镜发现，孔隙的几何形态决定了颗粒的命运。
如下图所示，研究者追踪了三种不同孔隙结构的硅颗粒：
管状孔隙（Tubular porosity）： 这种结构的硅颗粒表现出各向同性的均匀膨胀。孔隙在嵌锂过程中会发生重组，甚至从线性变为点状，这种“自我重组”有效缓冲了应力，保持了颗粒完整性。 平面/层状孔隙（Planar porosity）： 这种结构会导致严重的各向异性膨胀。换句话说，颗粒在某个方向上拼命膨胀，而在另一个方向受阻，最终导致应力集中和颗粒破裂。

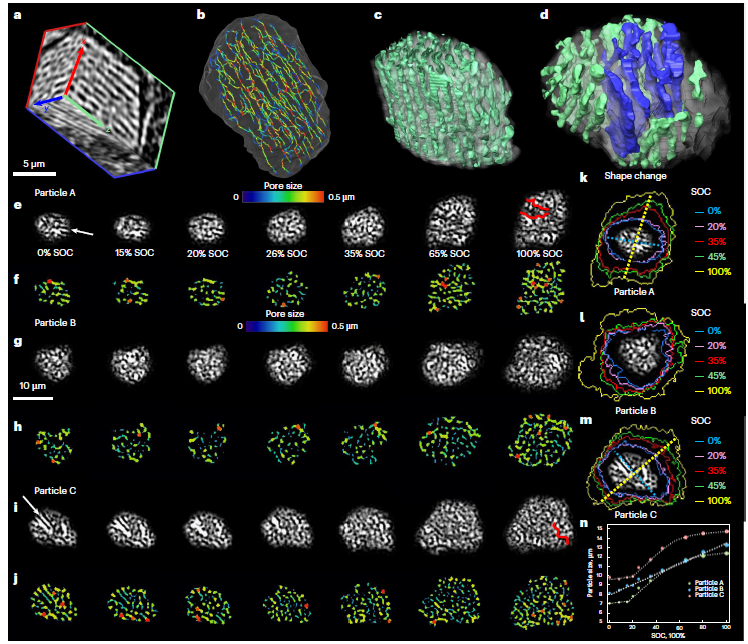

图解（见原论文 Figure 2）：左侧 (e)显示了颗粒 A（具有平面/管状混合孔隙），在充放电过程中发生了严重的非均匀膨胀，最终导致裂纹（红线标示）；右侧 (g）的颗粒 B 具有更均匀的点状孔隙，其膨胀是线性和可控的，保持了结构完整；这告诉我们，在合成多孔硅时，控制孔隙的拓扑结构（如 n 图所示的膨胀曲线差异）比单纯追求孔隙率更关键。
二、 石墨的“围城”效应与粘结剂的“隐形窒息”
在复合电极中，我们通常认为石墨是导电骨架，负责提供稳定的机械支撑。然而，通过原位 X 射线 CT 和数字体积相关（DVC）技术，研究者揭示了一个尴尬的现象：石墨颗粒有时会成为硅的“牢笼”。
1. 石墨屏蔽效应（Graphite Shielding）当硅颗粒被石墨紧密包裹时，看似导电性良好，实则切断了离子传输路径。锂离子无法穿透厚实的石墨层到达内部的硅，导致这部分硅完全不参与反应（死容量）。与此同时，为了维持恒定电流，外部的石墨不得不承担更高的电流密度，极易引发过充和析锂（Lithium Plating），这是电池安全的大忌。
2. 碳粘结剂域（CBD）的膨胀这是本研究最令人意外的发现之一。我们通常假设由炭黑和粘结剂组成的导电网络（CBD）是静态的。但数据显示，CBD 在循环中会发生约 20% 的体积膨胀。 这种膨胀在宏观上看似微不足道，但在微观上是灾难性的：它堵塞了电极内部本就稀缺的纳米孔隙，切断了电解液的渗透路径。对于高负载量的硅负极，随着循环进行，CBD 的膨胀会导致电极有效孔隙率急剧下降，造成传输动力学迟滞。
如下图所示，这种屏蔽效应和异质性清晰可见：

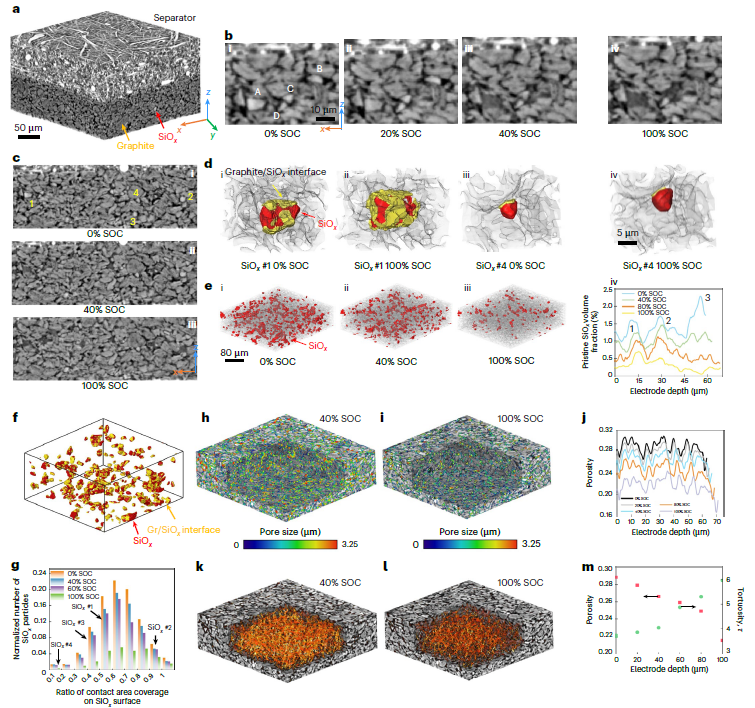

图解（见原论文 Figure 4）：图 b 和 c 展示了局部锂化反应的极端不均匀性。注意看图 b 中的颗粒对比：被石墨紧紧包围的 颗粒（如 Particle 4，在图 c-i 中几乎无变化）直到循环结束仍未完全反应（在图 d-iv 中显示核心仍为红色，代表未反应的原始状态）； 相反，接触条件好且未被完全“封死”的颗粒（如 Particle 1，在图 d-ii 中显示接触界面增加）反应迅速；这种微观尺度的“贫富不均”导致了严重的应力失配和局部的过充风险。
三、 解决方案：双层电极架构（The Double-Layer Strategy）
基于上述“诊断”，研究团队并没有去寻找新材料，而是改变了材料的空间分布。他们设计了一种双层（Double-Layer, DL）电极结构，与传统的均匀混合（Homogeneous, HM）电极形成了鲜明对比。
这个设计的逻辑非常精妙，它像是一个精心分区的城市：
顶层（靠近隔膜侧）：石墨富集层（82% 石墨 + 10% 硅）
功能： 这是一个多孔的“高速公路”缓冲区。高含量的石墨和低含量的粘结剂（CBD）确保了这一层即使在充放电时也能保持较高的孔隙率。 目的： 保证电解液能毫无阻碍地穿透顶层，到达底层，避免顶层因为膨胀而“封死”传输通道。同时，石墨骨架为整个电极提供了机械缓冲。 底层（靠近集流体侧）：硅富集层（20% 石墨 + 60% 硅）
功能： 这是能量密度的“核心存储区”。这里使用了高含量的 CBD（20%），以确保即使硅颗粒在剧烈膨胀收缩后，依然能保持电气连接。 目的： 靠近集流体的位置电子传输距离最短。通过顶层的物理压制（Compressive Stress），底层的硅颗粒能保持更好的界面接触，减少电接触失效。
如下图所示，这种设计带来了质的飞跃：

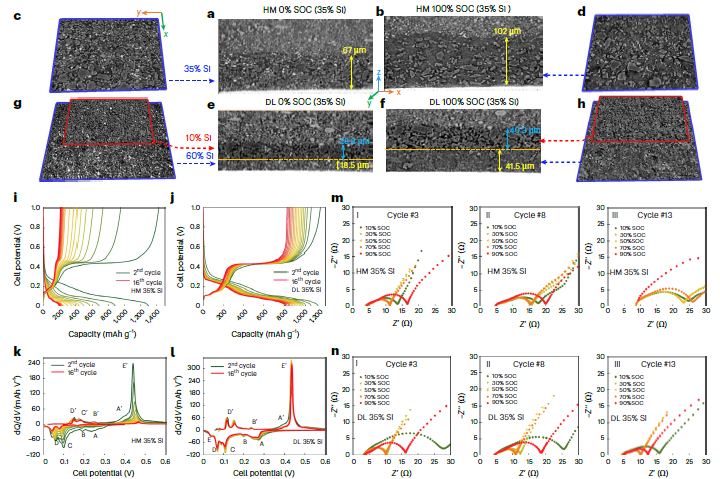

图解（见原论文 Figure 6）：HM（传统均匀电极）：对比 a (0% SOC) 和 b (100% SOC) 可以看出，满充状态下电极孔隙几乎完全消失，导致底层（蓝色框区域）因为电解液进不来而利用率极低； DL（双层电极）：对比 e (0% SOC) 和 f (100% SOC)，在满充状态下，顶层（红色框）依然保留了清晰的传输通道，确保了底层高浓度硅的活性物质被充分利用；结果 (图 j)： 在 35 wt.% 的高硅含量下，双层电极在 16 次循环后保持了 72% 的容量，而均匀电极仅剩 **15%**。
总结与启示
这项研究最深刻的启示在于：电化学性能不仅是材料属性的总和，更是微观结构的涌现属性。
对于电池工程师而言，这意味着：
不要只盯着材料合成： 很多时候，电极的死因不是材料不行，而是被“噎死”的（孔隙闭塞）或者被“挤死”的（应力失配）。 重新审视 CBD： 碳粘结剂域不仅仅是胶水，它是一个动态的、会呼吸的组分，必须将其 20% 的体积膨胀纳入电极孔隙率设计的考量中。 分层设计的潜力： 就像我们在建筑中使用不同的材料构建地基和屋顶一样，电极的不同深度承担着不同的传输和存储任务。通过梯度的、非均质的设计来匹配这些任务，是突破硅含量瓶颈的一条极具前景的工程路径。
这项工作将我们从简单的“炼金术”（混合成分）推向了真正的“微观建筑学”（Microstructural Architecture）。
