工程案例：凸轮机构疲劳断裂分析（刚柔耦合及疲劳）

问题描述：凸轮机构在实际使用中，在切面位置发生断裂，进行强度及疲劳分析，找出断裂失效原因并优化结构。

步骤：

ü 材料：钢材（带疲劳特性参数的钢材，可直接进行疲劳分析）；

ü 几何：清理小孔，部分零件合为一个part；

ü 模型：分配疲劳材料；全部柔体【部分部件可改为刚体，加快求解】；抑制2个小平板；

ü 局部坐标系：凸轮旋转中心；

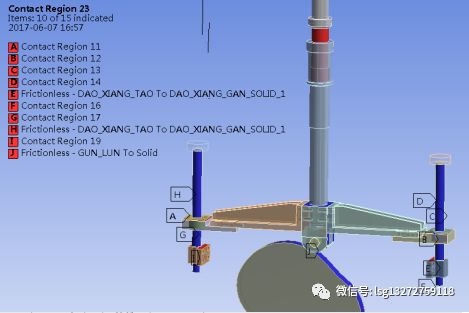

ü 接触：绑定、3个光滑摩擦（to touch）；不要有多余的绑定防止过约束引起大应力【接触可调整，如加入摩擦系数，调整接触间隙】，具体接触设置如下图所示：

ü 弹簧：回位弹簧，刚度20N/MM，阻尼5NS/MM（可防止跳动，该参数可调整，参考汽车悬架的刚度25n/mm，阻尼5ns/mm）；

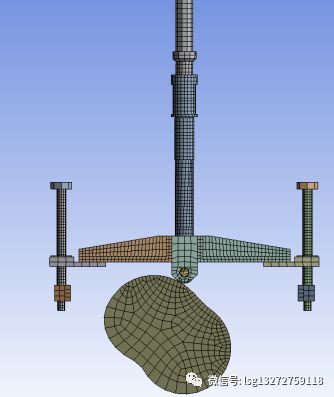

ü 网格：sweep+六面体为主；网格整体尺寸用24mm；关键部件6mm、凸轮面6mm，导向杆接触位置等4mm，测试计算时放弃中节点；（精确计算时建议整体6mm局部3mm，打开中节点）；测试网格如下图所示：

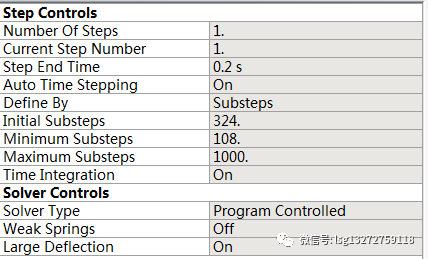

ü 分析设置：（1）时间=0.2s（对应108°，实际只有102.6°存在凸轮与滚轮的接触，为了求解时间考虑只计算一周中接触的部分及6°的卸载应力，用于疲劳计算）；（2）子步324-108-1000【该参数可调整，如108-54-1000】；（3）打开大变形；

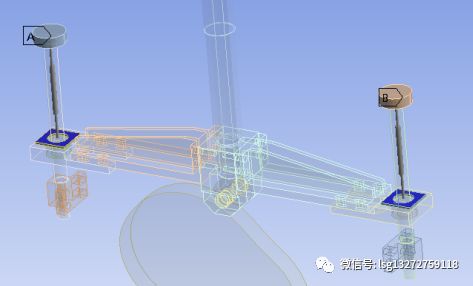

ü 约束：（1）固定；（2）上料杆及下料杆施加远端约束，只保留UY自由度；（3）导向杆孔也施加远端约束，只保留UY自由度；

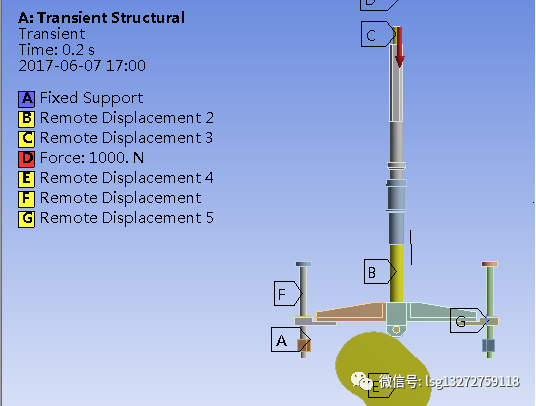

ü 载荷：（1）1000N恒定力；（2）凸轮-108°旋转角度；（3）重力；

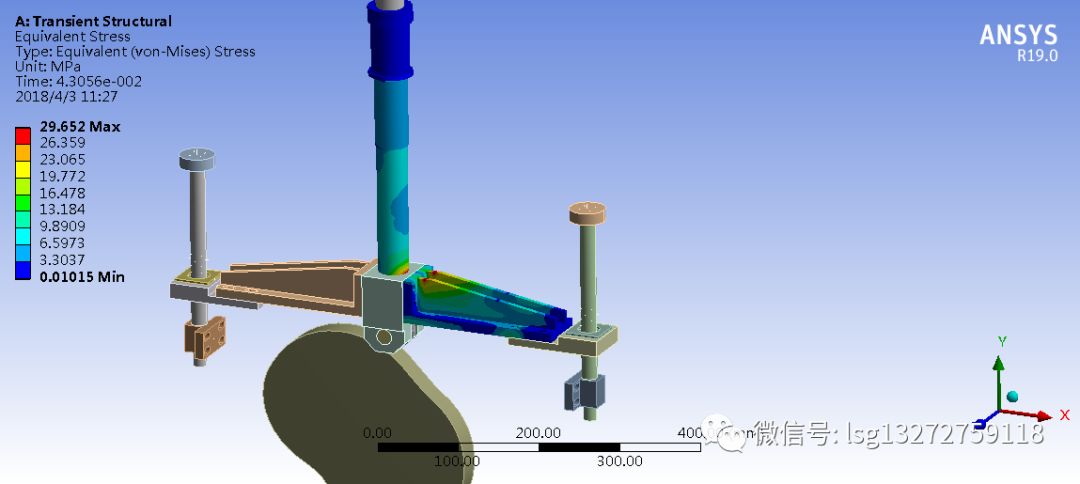

ü 后处理：查看应力及变形；

  ü 然后使用Fatigue进行应力疲劳分析。
