《电源培训进阶》
进阶版资料共分为三大部分，总篇幅超过两百页，从核心原理到实战布局，系统覆盖电源设计的关键要点，全是不可多得的干货。接下来，我将为大家梳理这份资料的精华内容，并附上一些个人见解与解读，希望能助力各位进一步提升电源设计能力。
01
这第一部分，就像是给我们打地基，重点讲了三个既基础又关键的技术点：电荷泵、LED驱动和浪涌保护。
1、电荷泵
大家别再以为电源只有LDO和开关变换器了，电荷泵在特定场景下是真正的神器。
电荷泵是什么？电荷泵利用电容来传输能量，所以它不需要电感。这就让它天生具备了体积小、结构简单的优势。

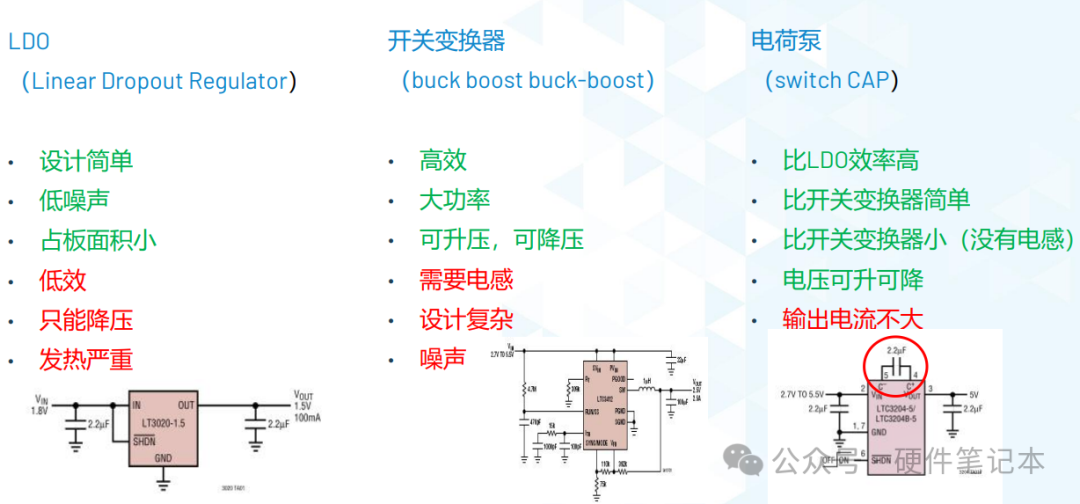

优势对比：
相比LDO，它的效率高出一大截，发热也小很多。
相比传统的Buck/Boost开关变换器，它省掉了那个又大又贵的电感，布局更简单。
当然，缺点也很明显：输出电流能力通常不大。

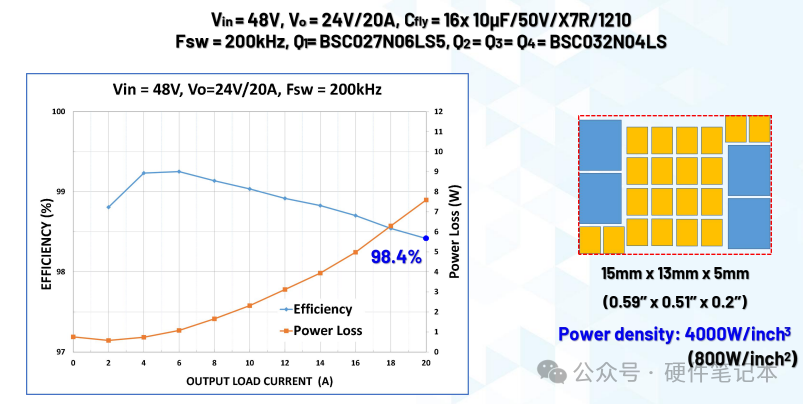

应用：高功率密度降压。资料里重点介绍了用电荷泵做电压转换（比如48V转24V）。通过用电容替代电感，轻松实现了超过98%的效率和高得惊人的功率密度，对于解决咱们主板寸土寸金的布局难题非常有帮助。

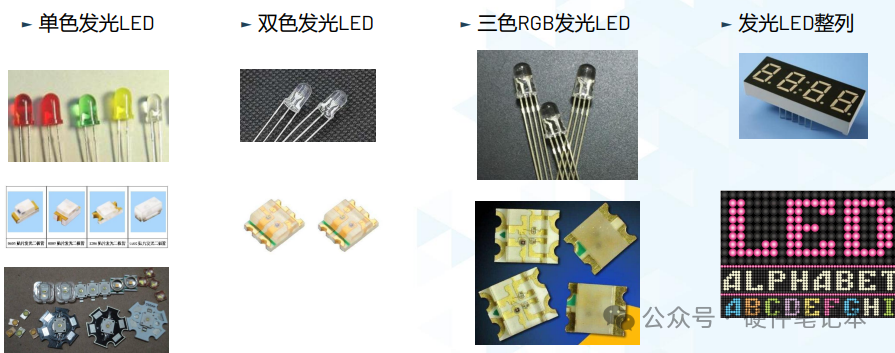

2、LED特性及驱动电路
王工认为，驱动LED的核心就一句话：把它当成一个电流型器件，而不是电压型器件。
LED的特性：
非线性：电压微小的变化，可能导致电流巨大的波动，直接烧掉LED。
怕热：温度一高，亮度就下降，寿命也缩短。
一致性差：同一批买的LED，它们的电压-电流曲线也可能不一样。

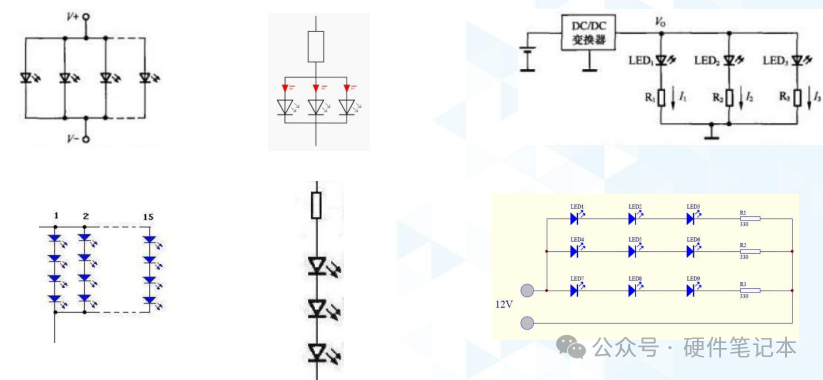

资料里还介绍了几种LED的连接方式，比如串联、并联或者混联。无论用哪种，都别忘了在驱动回路里加上限流电阻。
关于调光方式，我们平时用得比较多的主要是这三种：模拟调光（需要芯片支持,需要DAC），带滤波器的PWM调光（准模拟），直接PWM调光。像咱们手机、显示器这些设备，就经常结合光感自动调节，同时用到模拟调光和PWM调光。

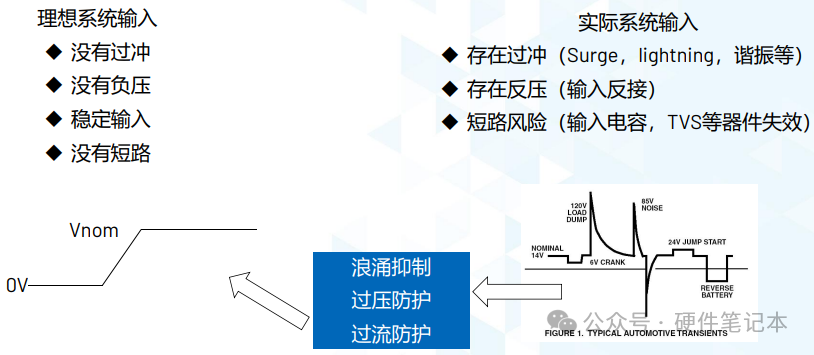

3、浪涌特性及保护电路
王工感触：咱们平时做防护，就是保险丝、TVS二极管一堆堆，有时候也可以走出去看看别人用了什么更好的方案来学习。
传统方案的痛点：
机械保险丝：反应慢，炸了就得换，不可恢复。

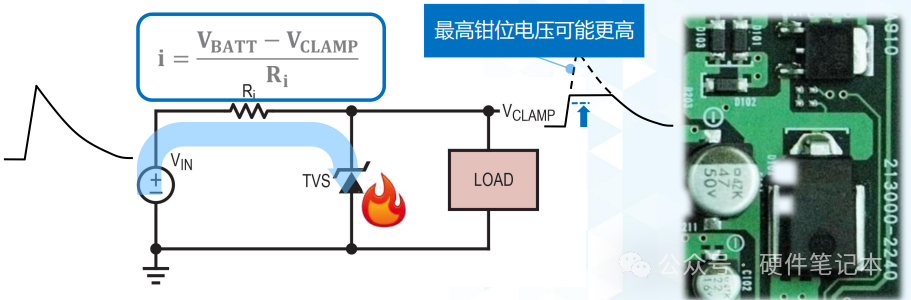

TVS管：钳位电压不精确，离散性大，而且有短路失效的风险。

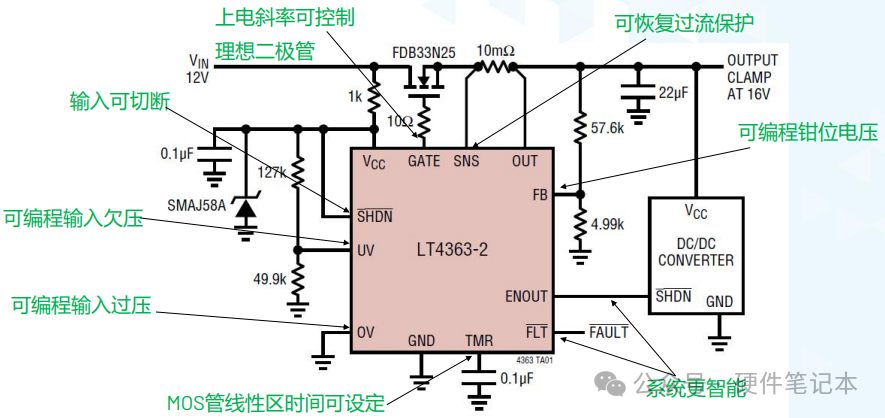

功能强大：过压、欠压、过流保护阈值都可以精确设定，并且是可恢复的——故障排除后自动恢复，不用跑去现场换保险丝。
还集成了理想二极管功能，实现低损耗的防反接，以及可控的上电斜率，有效抑制浪涌电流。

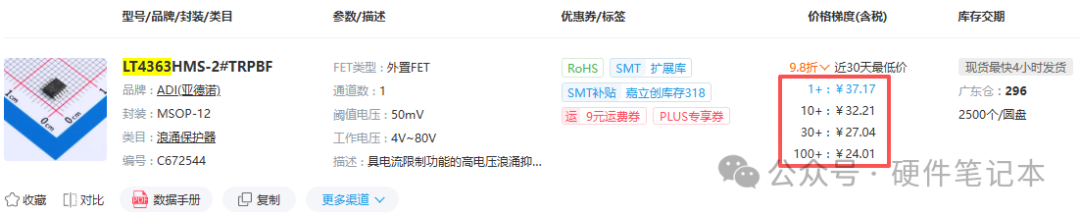

王工一开始觉得这芯片不错，但一查价格，单个就要37块钱，用不起啊！对于咱们做的大多数对成本敏感的产品来说，这价格确实有点高攀了。所以，还是老老实实用回咱们的传统方案更实惠——比如保险丝、TVS管、气体放电管（GDT）、NTC热敏电阻或者MOS管这些。
看来，这类高大上的集成芯片，还是留给那些不差钱或者有特殊高要求的项目吧。
02
第二部分将我们的视角从单个电路提升到了整个系统，重点关注如何做出一款好用又可靠的产品。
4、系统级低功耗设计
王工观点：功耗设计，重载看效率，轻载看静态电流。很多电池供电设备，待机功耗才是决定系统寿命的关键。

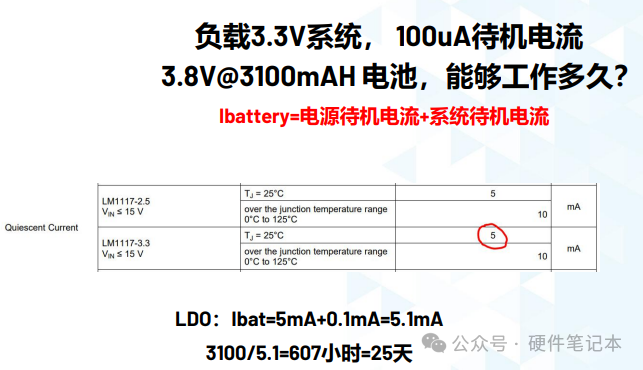

一个生动的例子：资料里用3100mAh电池举例，在100μA的待机电流下，用一个静态电流5mA的LDO供电，只能待机25天。
如果换用静态电流更小的仅2.5μA的开关变换器（如LT8645S），理论待机时间将大大延长。当然，实际应用中还需要考虑电池的自放电效应，但这恰恰说明了降低静态电流对提升续航的极端重要性。
要实现超低静态电流，电源芯片的工作模式选择至关重要：
三种工作模式：

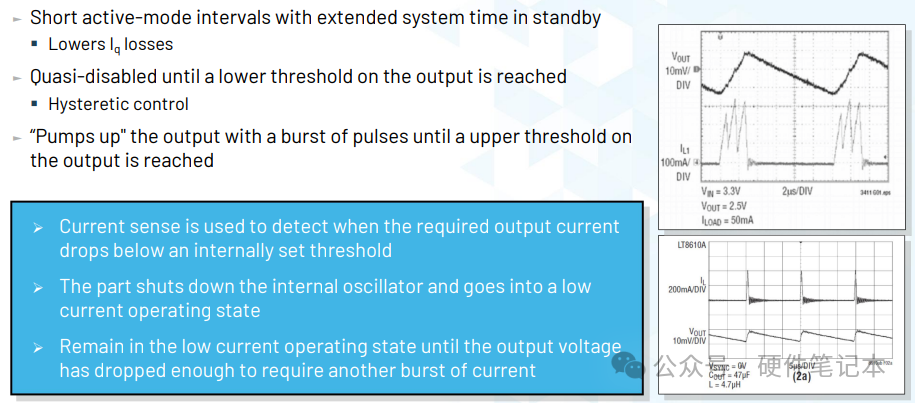

1、Burst Mode
核心是牺牲性能换取极致效率。轻载时完全关断开关进入休眠，静态电流极低，能极大延长电池续航。但代价是输出电压纹波较大。它是物联网传感器等超低功耗设备的首选。

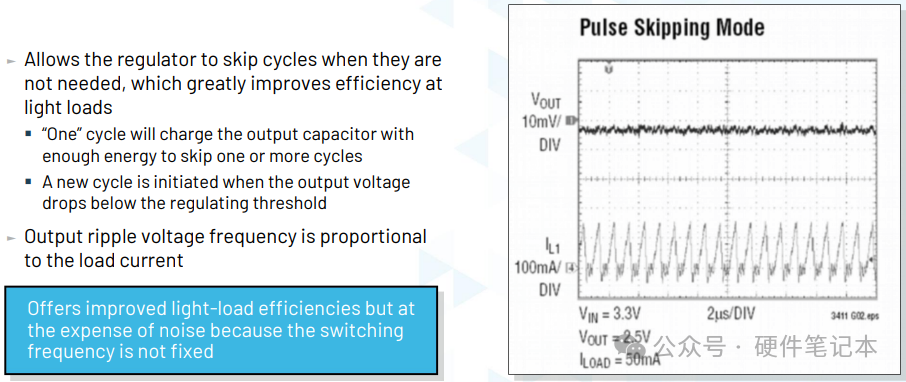

2、Pulse Skip Mode
核心是效率与性能的折中。通过智能跳过不必要的开关脉冲来降低损耗，其效率优于强制连续模式，同时输出的电压纹波又远小于突发模式。适用于对两者均有要求的通用场景。

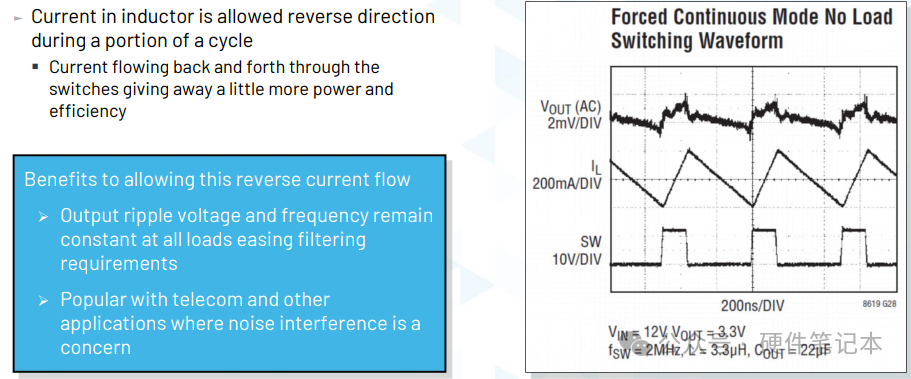

3、Forced Continuous Mode
核心是牺牲效率换取最佳性能。始终保持固定频率的开关动作，因此输出电压纹波最小、噪声频谱纯净且瞬态响应最快。缺点是轻载时效率最低，主要服务于DDR内存、射频芯片等对电源质量极其敏感的负载。
王工总结：要省电，用突发模式；要稳定，用强制连续模式；折中方案，用跳脉冲模式。
除了芯片选型，系统级优化也至关重要：

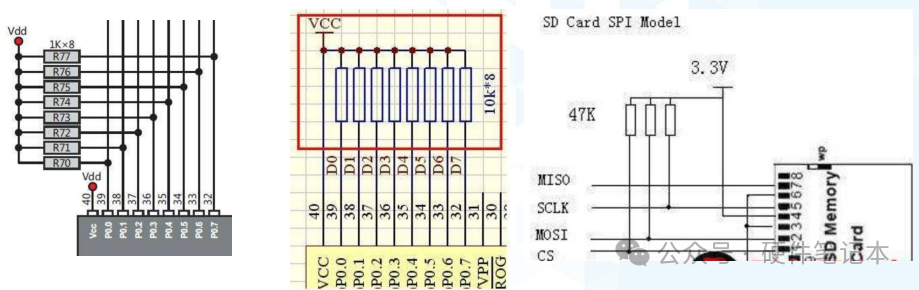

注意I/O漏电！别小看那些上拉/下拉电阻，用1K电阻和用100K电阻，整机功耗可能差出10mA！

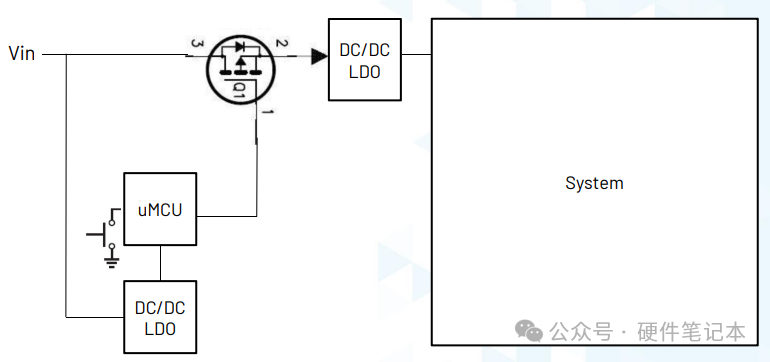

电源管理：用MOS管或者专用芯片实现优雅的开关机时序，关断不用的模块，从系统架构上省电。
5、板级小功率隔离电源设计

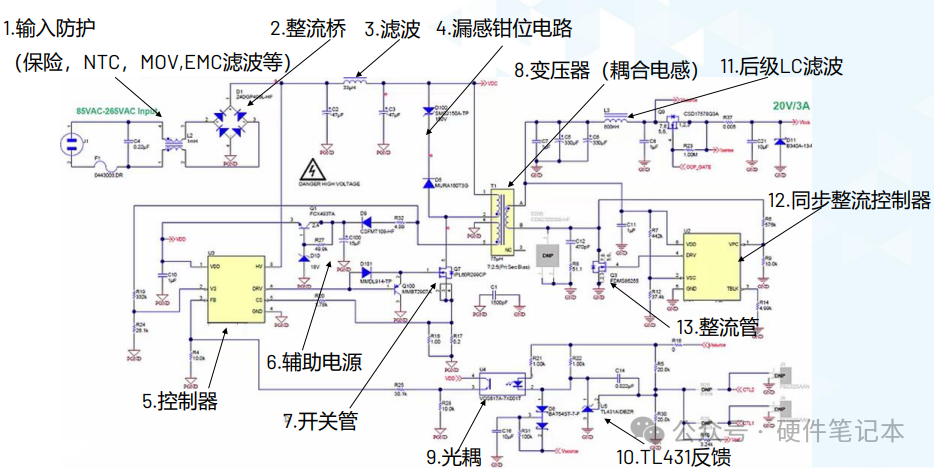

王工认为，反激电源是咱们电源工程师的入门必修课。资料中图文并茂地讲解了隔离拓扑的起源和典型的AC/DC反激构成，有助于初学者的理解，降低了学习门槛。

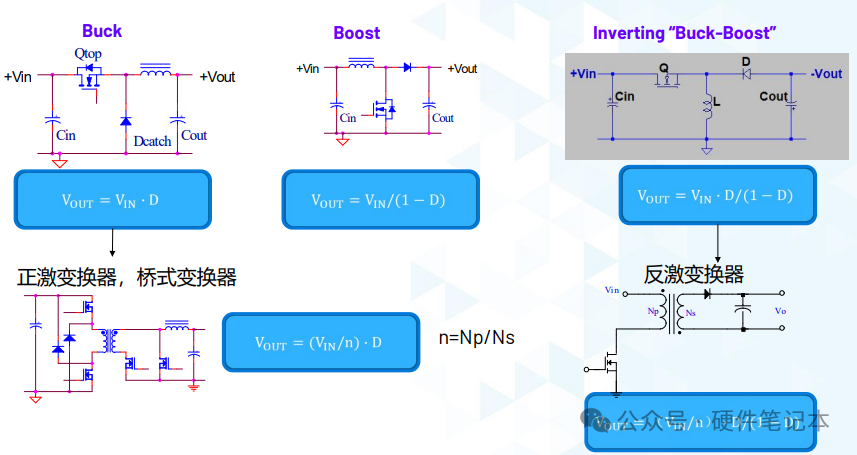

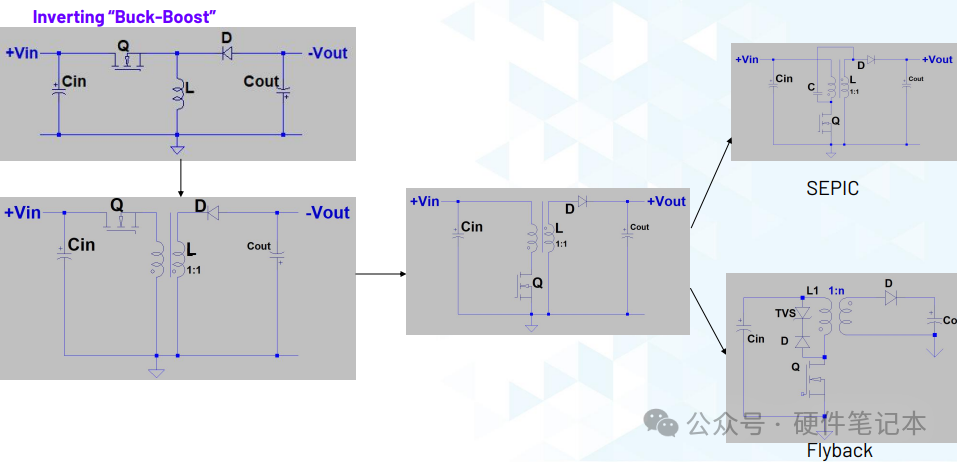

图文并茂讲了隔离拓扑的起源

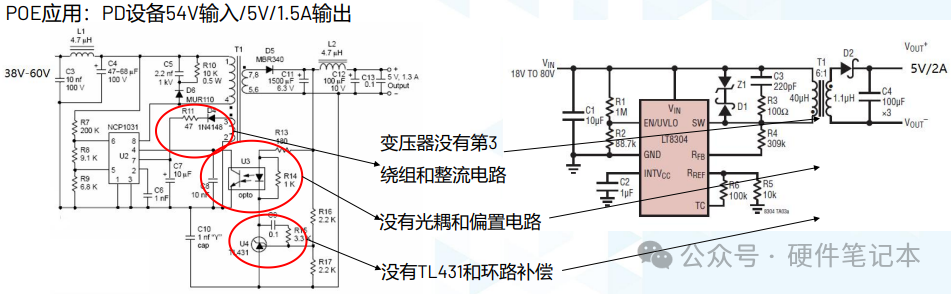

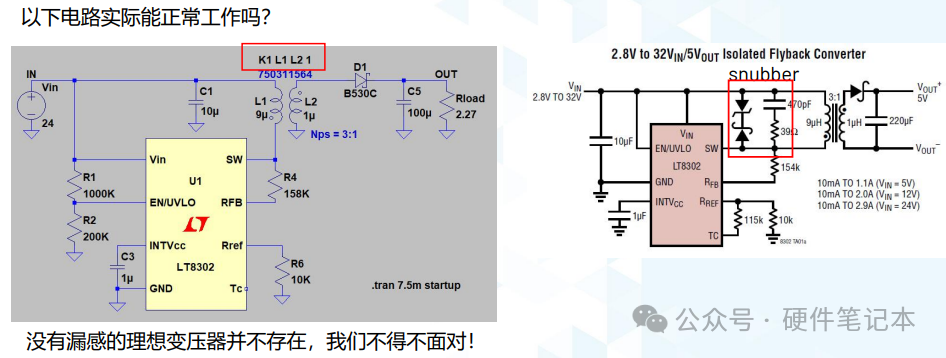

咱们传统的反激方案都有光耦，作为反馈电路，光耦本身有寿命、有延迟，还占地方。这里有一款ADI的创新：LT8301/LT8304等芯片，通过检测变压器辅助绕组的电压来间接感知输出，从而取消了光耦和次级侧的反馈电路。
这带来的好处是显而易见的：电路更简化、可靠性更高。当然，这款芯片价格相对较高（约15元左右），在成本敏感的产品中，传统光耦方案仍是主流，但LT8304无疑为我们提供了一个高可靠性的备用方案，具体选择需视应用场景而定。

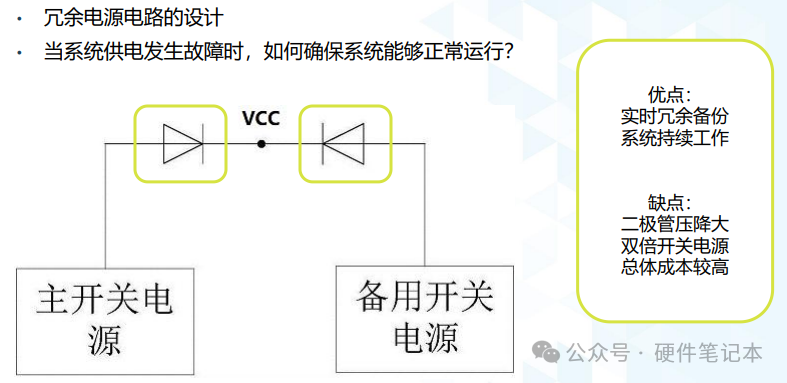

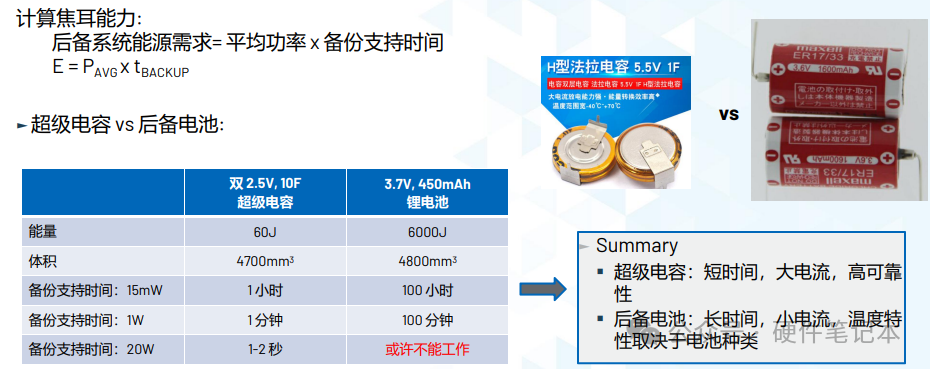

6、系统备份电源方案与能量监控
王工觉得，这是产品走向高可靠性的关键一步，尤其是在数据至关重要的工业、通信领域。
03
第三部分是实战环节，教我们如何计算、如何PCB布局，并介绍了ADI相关技术来解决实际问题。
7、电源关键参数的测试与优化
王工观点：一个优秀的电源工程师，必须能定性和定量。不能光说效率高，要能算出损耗在哪，并知道如何优化。
为了让大家有更直观的理解，资料中给出了一个非常详尽的Buck变换器设计实例，其规格如下：
输入电压：6.5V - 16V
输出电压/电流：1.8V / 20A (这是一个大电流、低电压的应用，对设计要求很高)
目标效率：90% (在12V输入，满载条件下)
目标纹波：30mV峰峰值

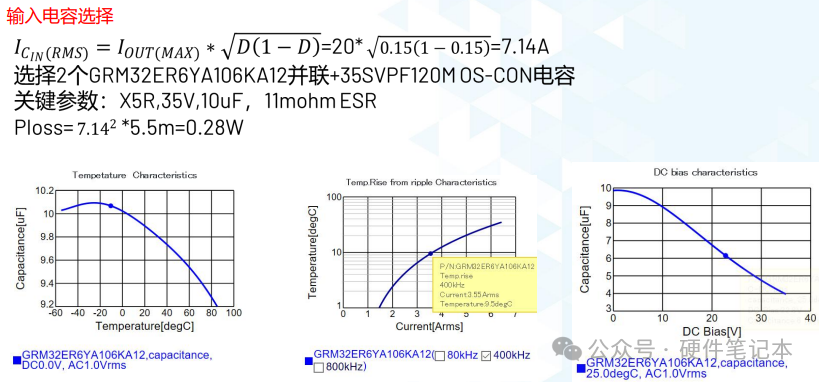

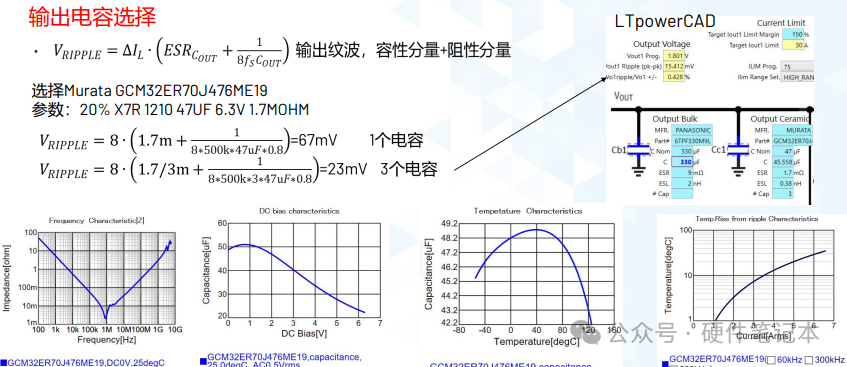

这个实例一步步演示了完整的工程设计流程：开关频率选择、电感计算、MOS管选型、计算和电容选型。。。
由于整个计算过程篇幅较长且非常专业，这里不再展开，建议大家下载原版资料，跟着步骤亲手计算一遍，这对理解整个电源设计流程至关重要。

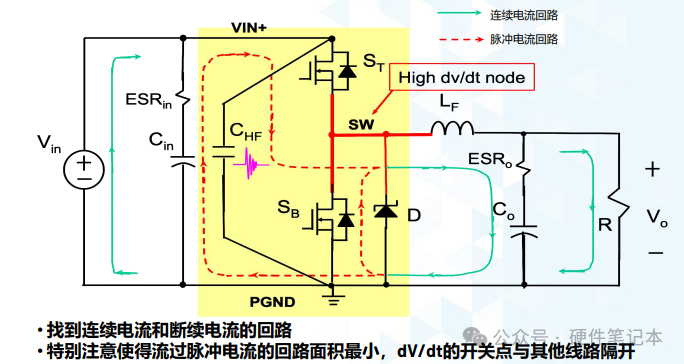

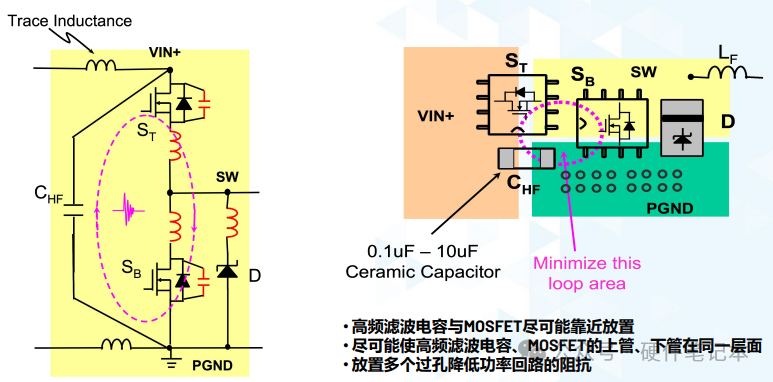

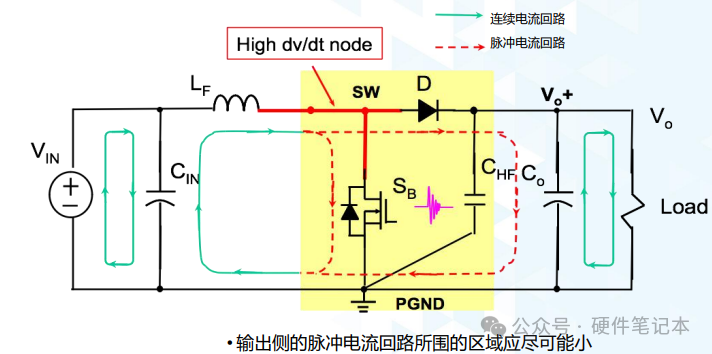

8、PCB布局、布线、 调试要点及注意事项
2、处理敏感的信号地

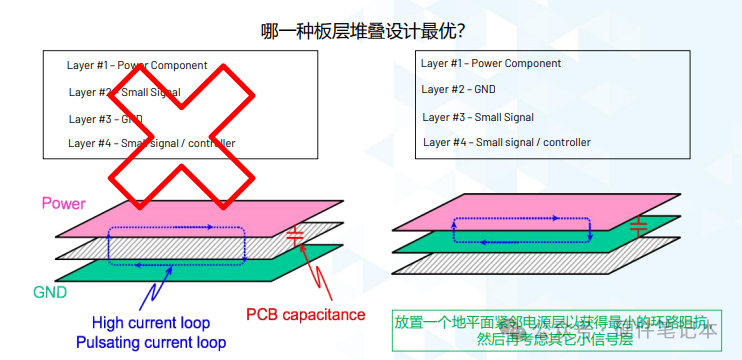

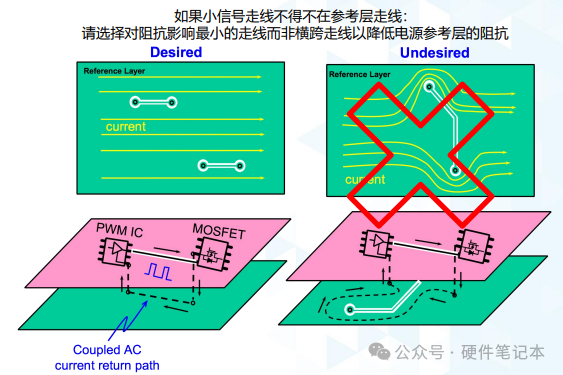

对于小信号走线（如反馈网络），必须保证其下方有完整的地平面作为参考。如果走线不得不跨越参考层上的分割间隙，文章指出一个关键技巧：应选择对阻抗影响最小的方向（如沿缝隙方向）走线，而非横跨缝隙，以最大限度降低对电源参考层完整性的破坏。
由于这部分内容非常详实且配有大量图示，大家自己下载查看吧。仔细研究其中的布局对比和走线示范，这对于提升实战能力会有比较好的效果。
