PiFlow重磅功能上线 - 弹翼折叠展开仿真

技术突破亮点

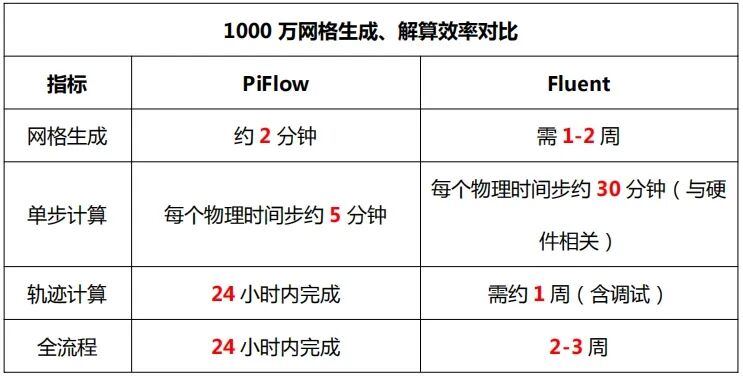

传统仿真周期长、成本高，且部分特殊应用场景更是无法进行仿真计算。

PiFlow可将设计迭代次数减少50%以上，研发效率更是指数级提升，为抢占装备研制先机赢得宝贵时间。

常规折叠弹翼展开

测试基础参数

• 应用场景：导弹远场边界条件（来流 333m/s，Ma=0.98），初始攻角 0°，从折叠状态展开至锁定状态；

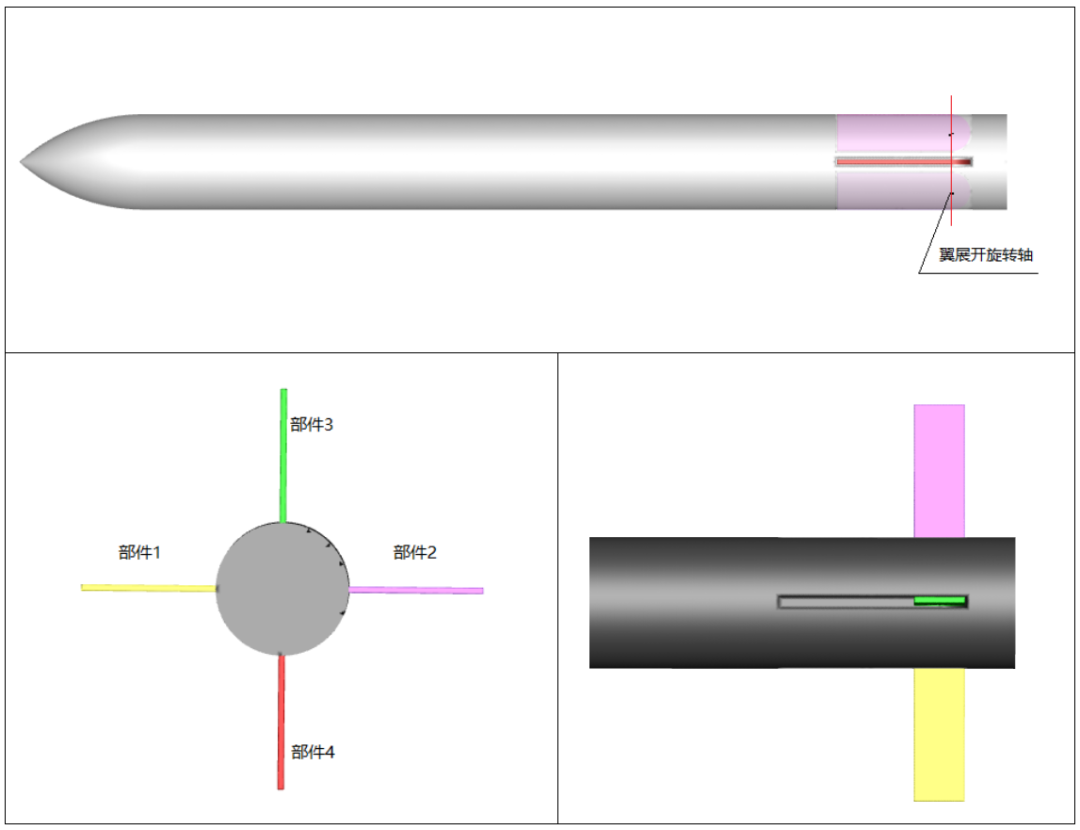

< 弹翼处于折叠状态（上）/弹翼展开到位状态（下） >

• 部件参数：弹体质量100kg，4 片弹翼单重 12.5973kg（质心位置、惯量详见下图）；

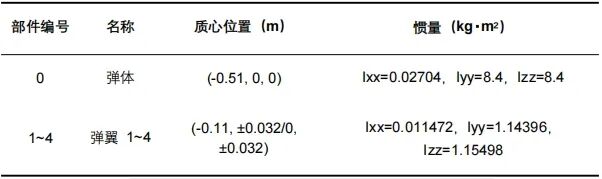

< 导弹基本参数 >

• 驱动方式：扭矩随展开角度递减，铰链约束限制自由度。

< 外力施加曲线 >

仿真设计与结果

• 网格策略：PiFlow 自动化网格，弹翼局部加密（层数 15），节省 30% 网格量；

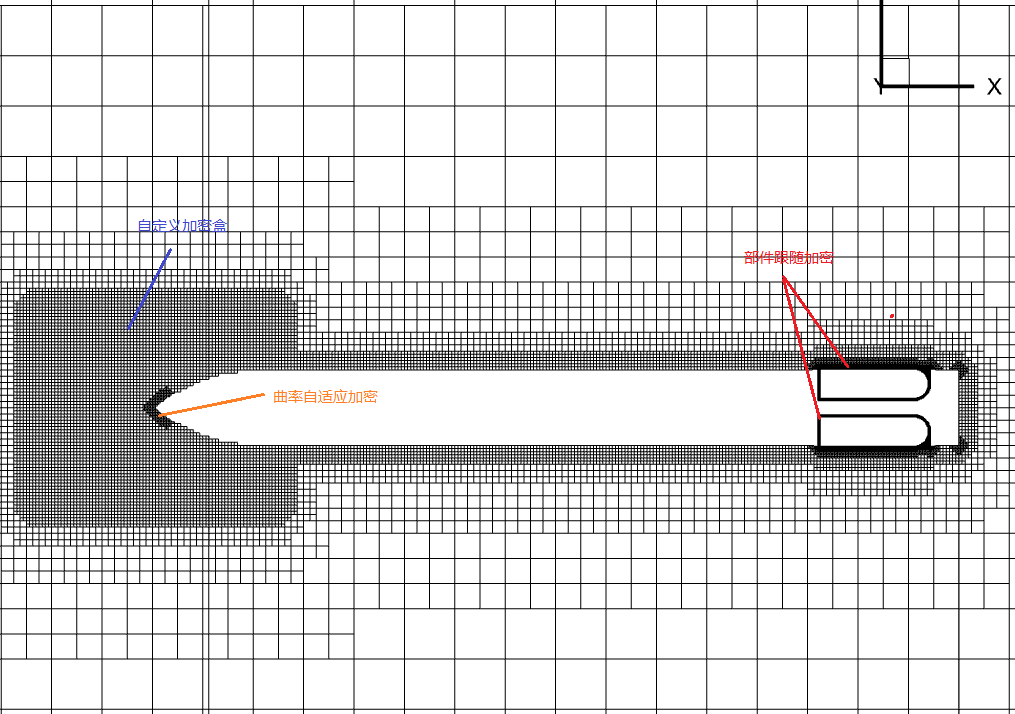

< 网格效果图 >

• 展开性能：弹翼 3&4 展开时间 0.079s，弹翼 1&2 展开时间 0.08s，同步性偏差＜1.3%；

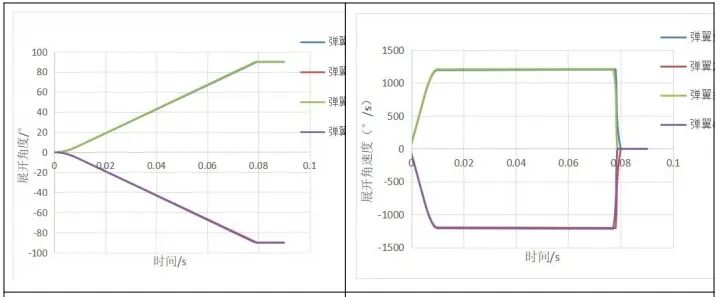

< 四片弹翼展开同步性(左）/ 角速度（右） >

• 姿态影响：展开过程弹体滚转角波动峰值≈5°，偏航 / 俯仰波动＜1°，无失控风险。

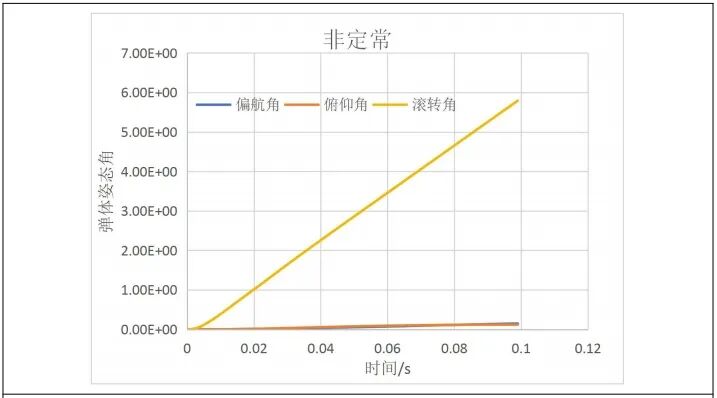

< 弹体姿态角 >
